21.03.2014 19:05
[#123]
Thylacine - GBA1000
@wali7, post #1
Płytki do Thylacine USB wyjdą po jakieś 35 zł brutto z wysyłką. Trudno mi teraz powiedzieć dokładna cenę, bo przy takiej małej skali (chcę zamówić 6-7 sztuk) decydującą rolę może mieć np. koszt wysyłki.
Płytki zamówię z dwustroną soldermaską, metalizacją otworów, z opisem od góry. Nigdy nie zamawiałem płytek, nie znam wielu niuansów (np. grubości miedzi, czy grubości płytki albo rodzaju laminatu... bo można wybrać). Po prostu poprosiłem o zrobienie wyceny pod "typowe zamówienie".
Kupujący bierze na siebie 100% ryzyka, czy PCB będzie się do czegokolwiek nadawała, zwrotów nie ma. Jeśli ktoś lepiej się na tym zna, to niech albo pomoże przy zakupie, albo niech zamówi sobie sam.
Tak wiec proszę o wpisanie się na listę chętnych. Tych kilka osób zainteresowanych które się już zadeklarowały - pamiętam o nich (lista poniżej). Zamówienie spróbuję złożyć w poniedziałek (o ile mi czas pozwoli), czas realizacji - 10 dni roboczych. Płytki zamawiam w firmie Faldruk.
Chętni na PCB: KrisbA, Voyager, QUAD, gegu.
Ostatnia aktualizacja: 21.03.2014 19:08:30 przez wali7
Płytki zamówię z dwustroną soldermaską, metalizacją otworów, z opisem od góry. Nigdy nie zamawiałem płytek, nie znam wielu niuansów (np. grubości miedzi, czy grubości płytki albo rodzaju laminatu... bo można wybrać). Po prostu poprosiłem o zrobienie wyceny pod "typowe zamówienie".
Kupujący bierze na siebie 100% ryzyka, czy PCB będzie się do czegokolwiek nadawała, zwrotów nie ma. Jeśli ktoś lepiej się na tym zna, to niech albo pomoże przy zakupie, albo niech zamówi sobie sam.
Tak wiec proszę o wpisanie się na listę chętnych. Tych kilka osób zainteresowanych które się już zadeklarowały - pamiętam o nich (lista poniżej). Zamówienie spróbuję złożyć w poniedziałek (o ile mi czas pozwoli), czas realizacji - 10 dni roboczych. Płytki zamawiam w firmie Faldruk.
Chętni na PCB: KrisbA, Voyager, QUAD, gegu.
Ostatnia aktualizacja: 21.03.2014 19:08:30 przez wali7
21.03.2014 20:55
[#130]
Re: Thylacine - GBA1000
@Rafał A-3000, post #128
To jest karta Zorro II. Georg Braun zmodyfikował ją dodając złącze którym się wpina ją do złącza krawędziowego od frontu GBA1000 (dzięki czemu nie zajmuje Zorro II na GBA1000). Ale złącze Zorro II jest tam przez cały czas, tego złącza dla GBA1000 nie trzeba wlutowywać.
Warto oczywiście pamiętać, że Thylacine to żaden jakiś super sprzęt. Plusem jest to, ze obsługuje ja Poseidon.
Tu jest dyskusja o niej: http://www.ppa.pl/forum/amiga/28866/thylacine-usb-sterownik
Warto oczywiście pamiętać, że Thylacine to żaden jakiś super sprzęt. Plusem jest to, ze obsługuje ja Poseidon.
Tu jest dyskusja o niej: http://www.ppa.pl/forum/amiga/28866/thylacine-usb-sterownik
21.03.2014 21:23
[#133]
Re: Thylacine - GBA1000
@amizet, post #131
Jak transfery idą przez CPU, to potrafi pewnie trochę przymulić. Ale jak często trzeba dane ściągać przez USB? Nawiasem mówiąc, mój laptop (Fujitsu s6410) straszliwie przymula (pointer myszki skacze, ogólne przymulenie) przy robieniu transferów z/do karty SD (wbudowane złącze). Ale jak często używam tych kart? W Ami to USB przyda się głównie do obsługi pendrive.
Georg Braun do GBA1000 wcisnął wiele rzeczy których dokumentacja była dostępna, niekiedy straszne starocie (Flicker-fixer oparty o Amber, Oktagon, Picasso II,....). To nie jest żaden ósmy cud świata. Tam są różne ograniczenia i problemy. Jak ktoś chce mieć fajną Amigę, to niech kupi dobrze wyposażoną A1200/3000/4000. Pewnie wyjdzie mu taniej.
Największa frajda z GBA1000 to składanie tego do kupy i uruchamianie. Ja ostatnio znalazłem odpowiednie chinche i wiem że moja GBA gra :) . Za to z jakiegoś powodu nie chcą mi działać EPROMy z Kickiem3.1 :( - może GBA nie lubi chipów NEC? Więc ew. odpalanie HDD odłożyłem do czasu nadejścia oryginalnego Kicka 3.1, który kupiłem na Ebay. Mam też problemy z RTC (dziwne - mam same problemy z pierdołami - najpierw nie chciała mi działać klawiatura, a kiedy zlokalizowałem błąd, to komputer dla odmiany nie widzi RTC). Ale jestem przekonany, że RTC też uruchomię.
Dzisiaj wieczorkiem też kilka minut posiedzę - może zabiorę się za składanie Flicker-fixera? A może tylko pogram w Turricana II... to ciekawe przeżycie grając joyem podpiętym do rozwleczonej na połowie biurka płyty GBA1000 z przyległościami :) Całe szczęście że mam jeszcze pamiętający moją pierwszą A1200 monitor :)
Ostatnia aktualizacja: 21.03.2014 21:24:44 przez wali7
Georg Braun do GBA1000 wcisnął wiele rzeczy których dokumentacja była dostępna, niekiedy straszne starocie (Flicker-fixer oparty o Amber, Oktagon, Picasso II,....). To nie jest żaden ósmy cud świata. Tam są różne ograniczenia i problemy. Jak ktoś chce mieć fajną Amigę, to niech kupi dobrze wyposażoną A1200/3000/4000. Pewnie wyjdzie mu taniej.
Największa frajda z GBA1000 to składanie tego do kupy i uruchamianie. Ja ostatnio znalazłem odpowiednie chinche i wiem że moja GBA gra :) . Za to z jakiegoś powodu nie chcą mi działać EPROMy z Kickiem3.1 :( - może GBA nie lubi chipów NEC? Więc ew. odpalanie HDD odłożyłem do czasu nadejścia oryginalnego Kicka 3.1, który kupiłem na Ebay. Mam też problemy z RTC (dziwne - mam same problemy z pierdołami - najpierw nie chciała mi działać klawiatura, a kiedy zlokalizowałem błąd, to komputer dla odmiany nie widzi RTC). Ale jestem przekonany, że RTC też uruchomię.
Dzisiaj wieczorkiem też kilka minut posiedzę - może zabiorę się za składanie Flicker-fixera? A może tylko pogram w Turricana II... to ciekawe przeżycie grając joyem podpiętym do rozwleczonej na połowie biurka płyty GBA1000 z przyległościami :) Całe szczęście że mam jeszcze pamiętający moją pierwszą A1200 monitor :)
Ostatnia aktualizacja: 21.03.2014 21:24:44 przez wali7
22.03.2014 08:15
[#134]
Re: Thylacine - GBA1000
@Jenot, post #127
aktualna lista: KrisbA, Voyager, QUAD, gegu, amizet, HiMark, Jenot (2szt), wali7 (2szt).
Wyjdzie kilka więcej. :)
Zrobimy tak, ja płytki zamówię, zapłacę, i jak je będę miał w domu, dam info na PPA, wyślę każdemu namiary na konto i po otrzymaniu przelewów będę rozsyłał. Nie lubię zbierać nie swojej kasy na coś czego nie mam.
Wyjdzie kilka więcej. :)
Zrobimy tak, ja płytki zamówię, zapłacę, i jak je będę miał w domu, dam info na PPA, wyślę każdemu namiary na konto i po otrzymaniu przelewów będę rozsyłał. Nie lubię zbierać nie swojej kasy na coś czego nie mam.
25.03.2014 22:06
[#135]
Re: GBA1000 - update
@wali7, post #1
Dzisiaj dotarła do mnie upolowana na Allegro A500 plus. Na szczęście ma kompletnie zeżartą płytę przez wylaną baterię. Czegoś takiego jeszcze nie widziałem. A cieszę się dlatego, że z czystym sumieniem mogłem z niej wyjąć scalaki: Super Denise, Kick2.04, Agnus 8375... jeszcze trochę zostało do zabawy :) Po to ją kupiłem.
W GBA1000 nowe scalaki ładnie się sprawują, z nowym kickiem mogłem wypróbować kontroler IDE. Działa. Wg SysInfo transfer wynosi 2.8 MB/s, czyli chyba nienajgorzej (Georg Braun pisał w opisie o wolnym transferze z IDE, gdzie trzeba się ratować zmianą MaxTransfer, na razie nie zauważyłem nic takiego). Płyta ładnie bootuje z HDD. Rozdzielczości SuperDenise (1280x512 Lace) też działają, tylko na co komu powolne tryby w 4 kolorach....

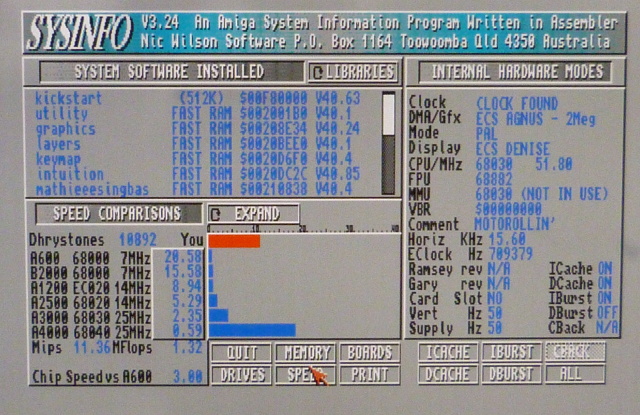

Ciekawa sprawa, że pod kickiem 1.3 nie dało się włączyć data cache i trybu burst. Pod 2.04 da się, i wg SysInfo CPU działa szybciej o jakieś 10% (trochę ponad 20x A500).
Płytki do Thylacine zamówiłem. Powinny być za dwa tygodnie. Jak tylko je dostanę, dam info, i zacznę wysyłkę do zainteresowanych.
Ostatnia aktualizacja: 25.03.2014 22:09:02 przez wali7
W GBA1000 nowe scalaki ładnie się sprawują, z nowym kickiem mogłem wypróbować kontroler IDE. Działa. Wg SysInfo transfer wynosi 2.8 MB/s, czyli chyba nienajgorzej (Georg Braun pisał w opisie o wolnym transferze z IDE, gdzie trzeba się ratować zmianą MaxTransfer, na razie nie zauważyłem nic takiego). Płyta ładnie bootuje z HDD. Rozdzielczości SuperDenise (1280x512 Lace) też działają, tylko na co komu powolne tryby w 4 kolorach....
Ciekawa sprawa, że pod kickiem 1.3 nie dało się włączyć data cache i trybu burst. Pod 2.04 da się, i wg SysInfo CPU działa szybciej o jakieś 10% (trochę ponad 20x A500).
Płytki do Thylacine zamówiłem. Powinny być za dwa tygodnie. Jak tylko je dostanę, dam info, i zacznę wysyłkę do zainteresowanych.
Ostatnia aktualizacja: 25.03.2014 22:09:02 przez wali7
28.03.2014 23:41
[#137]
Re: GBA1000 stan prac
@wali7, post #1
Dzisiaj dotarł do mnie Kick 3.1. Działa.
Złożyłem też ostatni moduł GBA1000 - Flicker Fixer. Udało mi się go zestroić, obraz jest bardzo ładny.
Tym samym ogłaszam wszem i wobec: moja GBA1000 jest skończona i działa.
Teraz czas na obudowę i Thylacine.
Znalazłem też ciekawą rzecz na stronie Georga - kartę turbo do GBA1000 z prockiem 68040 lub 68060. Dokumentacja wygląda na kompletną (są pliki Eagle ze schematem i PCB, są też wsady do układów programowalnych). Ale to sprawa na dalszą przyszłość.
Złożyłem też ostatni moduł GBA1000 - Flicker Fixer. Udało mi się go zestroić, obraz jest bardzo ładny.
Tym samym ogłaszam wszem i wobec: moja GBA1000 jest skończona i działa.
Teraz czas na obudowę i Thylacine.
Znalazłem też ciekawą rzecz na stronie Georga - kartę turbo do GBA1000 z prockiem 68040 lub 68060. Dokumentacja wygląda na kompletną (są pliki Eagle ze schematem i PCB, są też wsady do układów programowalnych). Ale to sprawa na dalszą przyszłość.
29.03.2014 09:27
[#140]
Re: Thylacine - GBA1000
@QUAD, post #139
OK, i tak musiałem zwiększyć zamówienie do 12 sztuk (bo na dużej płytce mieści się 6 sztuk i nie ma sensu zostawiać pustych miejsc). Jest za to problem z projektem płytki - dostałem info z firmy, że są tam jakieś błędy i trzeba się skontaktować z obsługą maszyny. Nie sądzę jednak, że są to jakieś poważne sprawy, tym bardziej że sama płytka jest dosyć prosta.
Koledzy, a jak Wasze GBA? Może jakieś fotki? Ja spróbuję dzisiaj zrobić jakąś paczkę fotek, może filmik nakręcę. Tylko muszę z pracy przynieść jakiś niewielki monitorek LCD i wygospodarować w domu trochę wolnego miejsca na "studio", bo tam gdzie montowałem płytę (i gdzie ona leży), to straszna dziupla jest, wszystko zastawione pudłami... generalnie totalny mess. Niezbyt fotogeniczny :)
Ostatnia aktualizacja: 29.03.2014 09:33:13 przez wali7
Koledzy, a jak Wasze GBA? Może jakieś fotki? Ja spróbuję dzisiaj zrobić jakąś paczkę fotek, może filmik nakręcę. Tylko muszę z pracy przynieść jakiś niewielki monitorek LCD i wygospodarować w domu trochę wolnego miejsca na "studio", bo tam gdzie montowałem płytę (i gdzie ona leży), to straszna dziupla jest, wszystko zastawione pudłami... generalnie totalny mess. Niezbyt fotogeniczny :)
Ostatnia aktualizacja: 29.03.2014 09:33:13 przez wali7
29.03.2014 17:51
[#144]
Re: GBA1000 stan prac
@wali7, post #143
Link do filmiku z youtube: https://www.youtube.com/watch?v=Cmsy4o4cqYY&feature=youtu.be
29.03.2014 20:03
[#149]
Re: GBA1000 stan prac
@Motyl, post #148
Jest 100% mechanicznym zamiennikiem płyty A1000. A więc pasuje perfekcyjnie do obudowy A1000. Tylko trzeba ją mieć. :)
Ja obudowę do GBA1000 będę robił, częściowo na wzór obudowy A1000. Na pewno będzie miejsce pod spodem na klawiaturę. To rozwiązanie zawsze mi się podobało.
Tutaj mój opis do filmiku z youtube - GBA1000 to amatorski projekt autorstwa Georga Brauna http://www.gb97816.homepage.t-online.de/ , jest to płyta główna do komputera Amiga 1000, zawiera układy specjalizowane ECS (Amiga 500+, 600, 3000), procesor 68030 50 MHz z koprocesorem arytmetycznym, kontroler twardego dysku, Flicker-Fixer, 2 MB chip RAM i 8 MB fast ram, slot Zorro II i jeszcze kilka innych fajnych rzeczy. Pełna dokumentacja na zalinkowanej stronie, do samodzielnego złożenia.
Ostatnia aktualizacja: 29.03.2014 20:08:01 przez wali7
Ja obudowę do GBA1000 będę robił, częściowo na wzór obudowy A1000. Na pewno będzie miejsce pod spodem na klawiaturę. To rozwiązanie zawsze mi się podobało.
Tutaj mój opis do filmiku z youtube - GBA1000 to amatorski projekt autorstwa Georga Brauna http://www.gb97816.homepage.t-online.de/ , jest to płyta główna do komputera Amiga 1000, zawiera układy specjalizowane ECS (Amiga 500+, 600, 3000), procesor 68030 50 MHz z koprocesorem arytmetycznym, kontroler twardego dysku, Flicker-Fixer, 2 MB chip RAM i 8 MB fast ram, slot Zorro II i jeszcze kilka innych fajnych rzeczy. Pełna dokumentacja na zalinkowanej stronie, do samodzielnego złożenia.
Ostatnia aktualizacja: 29.03.2014 20:08:01 przez wali7
