30.08.2015 22:00
[#391]
Re: Interfejs zewnętrznej stacji dyskietek
@strim_, post #389
a macie może zdjęcia z HxC rev F?
Wiem, że są w ofercie RetroAmi te emulatory jak i same obudowy z interfejsem Sakury. Dałoby radę jakąś fotkę cyknąć takiego połączenia?
Najlepiej obu tych ciemnych wersji, biała i tak nie pasuje. Gorąca prośba.
Ostatnia aktualizacja: 30.08.2015 22:08:28 przez zmiennik
Wiem, że są w ofercie RetroAmi te emulatory jak i same obudowy z interfejsem Sakury. Dałoby radę jakąś fotkę cyknąć takiego połączenia?
Najlepiej obu tych ciemnych wersji, biała i tak nie pasuje. Gorąca prośba.
Ostatnia aktualizacja: 30.08.2015 22:08:28 przez zmiennik
30.08.2015 22:04
[#392]
Re: Interfejs zewnętrznej stacji dyskietek
@zmiennik, post #391
Istotna uwaga co do HxC rev F. Pierwsze wersje miały błędnie wywiercone otwory montażowe od dołu. Więc warto sprawdzić czy pasuje przed zakupem.
Pytałem o to Lotharka w mailu, mówił że były wprowadzone poprawki w późniejszych wersjach, ale nie wiem od kiedy dokładnie...
Ostatnia aktualizacja: 30.08.2015 22:04:51 przez strim_
Pytałem o to Lotharka w mailu, mówił że były wprowadzone poprawki w późniejszych wersjach, ale nie wiem od kiedy dokładnie...
Ostatnia aktualizacja: 30.08.2015 22:04:51 przez strim_
02.10.2015 23:08
[#393]
Re: Interfejs zewnętrznej stacji dyskietek
@RomanWorkshop, post #379
Wykonałem interfejs na 3 stacje według schematu Romana na płytkach testowych. Wszystko działa. Lutowałem pistoletem więc jakość kiepska, ale działa :D
Dzięki za schemat. Pytanie do wszystkich: Kto ma Zewnętrzną stację DATALUX. Mam interfejs z takiej stacji i brakuje elementów. Są różne wersje tych stacji. ta którą mam miała 3 kości dip14. jednej brakuje i nie wiem jakiej
Ostatnia aktualizacja: 02.10.2015 23:14:57 przez snifferman
Dzięki za schemat. Pytanie do wszystkich: Kto ma Zewnętrzną stację DATALUX. Mam interfejs z takiej stacji i brakuje elementów. Są różne wersje tych stacji. ta którą mam miała 3 kości dip14. jednej brakuje i nie wiem jakiej
Ostatnia aktualizacja: 02.10.2015 23:14:57 przez snifferman
03.10.2015 22:10
[#395]
Re: Interfejs zewnętrznej stacji dyskietek
@Jacenty, post #394
Niestety mój interfejs na 3 stacje coś szwankuje. Gdy podłącze więcej niż jedną stację zewnętrzną nie działa zapis na goteku df0. Podłączyłem zamiast goteka citizena OSDC-45C i również błędy przy zapisie. Citizen sprawia również problemy przy podłączeniu jako zewnętrzna stacja. Zworki na kontrolerze mam ustawione dla wszystkich stacji tak samo J1(1-2) J2(2-3) J3(2-3). Płyta escomowa "naprawiona" według tego filmiku https://www.youtube.com/watch?v=G6fYOjTYvXM . Dodam że stacje są sprawne. Każda podłączona z osobna działa. Dyskietki też ok. Więcej info dam jak zrobie więcej testów. A to kontroler z brakującą kością. Widać ślady lutowania i popalone ścieżki z drugiej strony także na pewno coś zostało wylutowane
Ostatnia aktualizacja: 03.10.2015 22:25:16 przez snifferman
Ostatnia aktualizacja: 03.10.2015 22:27:55 przez snifferman
Ostatnia aktualizacja: 03.10.2015 22:25:16 przez snifferman
Ostatnia aktualizacja: 03.10.2015 22:27:55 przez snifferman
03.10.2015 23:57
[#396]
Re: Interfejs zewnętrznej stacji dyskietek
@snifferman, post #395
Ten interfejs nigdy nie był przewidziany, jako przelotowy. Nie wiadomo, jak je połączyłeś (wrzuć jakiś schemat). Mimo to Stryker z kolegą wykonali interfejs przelotowy, jednak również nie mam jego schematu. Podobno testy przebiegły pomyślnie (zdjęcia są w tym wątku).
04.10.2015 00:42
[#397]
Re: Interfejs zewnętrznej stacji dyskietek
@RomanWorkshop, post #396
"schemat" poglądowy płytki podłaczeniowej. sygnały (niebieskie linie) idą na drugą płytkę i są połączone z układami według twojego schematu. Między linią 8 portu (amigi 23pin) a masą jest jeden opornik 2.2k (nie wiedziałem czy mam to powielać). Teraz zauważyłem że zapomniałem dolutować masy do pinów 12 i 13 73ls38 i 10,11,12,13 74ls74. Pamiętam, że wcześniej miałem orginalne amigowe interfejsy i też były podobne problemy gdy miałem podłączone dwa. Myślałem wtedy że któryś z nich jest uszkodzony. Teraz niestety mam tylko jeden sprawny i 3 do naprawy
Co ciekawe gdy ustawie J1 na pozycje 2-3(ready - 34 pin) to żadna stacja nie jest widoczna w systemie
Ostatnia aktualizacja: 04.10.2015 00:53:53 przez snifferman
04.10.2015 02:34
[#399]
Re: Interfejs zewnętrznej stacji dyskietek
@snifferman, post #398
Co ciekawe gdy ustawie J1 na pozycje 2-3(ready - 34 pin) to żadna stacja nie jest widoczna w systemieŹle to napisałem. Gdzy J1 przełącze na 2-3 dla wszystkich stacji zewnętrznych to żadna nie pojawia się w systemie. DF0 Oczywiście jest i działa. A u was amigowe stacje działają na takim ustawieniu zworki? Moje wszystkie stacje są albo amigowe, albo pc`towe przerobione do współpracy z przyjaciółką i żadna nie jest wykrywana przy takim ustawieniu
04.10.2015 10:07
[#401]
Re: Interfejs zewnętrznej stacji dyskietek
@RomanWorkshop, post #400
Patrząc na tę kabelkologię..... mogę tylko powiedzieć że u mnie działało.
Te kondki też powinny być blisko scalaków a nie tak wszystkie koło siebie.
U mnie były same LS'y
Zasilanie stacji masz dane z zewnętrznego zasilacza ?
Ostatnia aktualizacja: 04.10.2015 10:11:32 przez stryker
Te kondki też powinny być blisko scalaków a nie tak wszystkie koło siebie.
U mnie były same LS'y
Zasilanie stacji masz dane z zewnętrznego zasilacza ?
Ostatnia aktualizacja: 04.10.2015 10:11:32 przez stryker
04.10.2015 12:18
[#404]
Re: Interfejs zewnętrznej stacji dyskietek
@RomanWorkshop, post #403

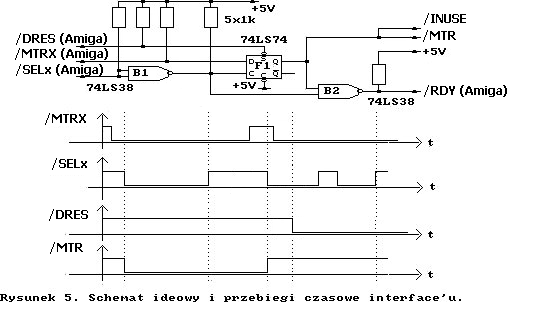

nie mam samsungów. U mnie panasonic rządzi :D. Używam x-copy. Problem występuje nawet przy zmianie nazwy dyskietki w df0. Rozlega się charakterystyczny dzwięk głowicy(znany z dawnych czasów przy błędzie) i dyskietka już nie jest zdatna do odczytu. Jeśli odłącze same taśmy od stacji DF2 i DF3, to DF0 i DF1 działa wtedy normalnie. Prosiłbym kolegę stryker`a o odpowiedź czy testował też zapis na df0 przy podłączonych 3 zewnętrznych stacji. Podkreślam że mam płytę escoma. Jakość wykonania mojego interfejsu pozostawia wiele do życzenia. W tygodniu wykonam jeszcze jeden według schematu http://www.rowery.olsztyn.pl/wiki/autorzy/narg/amiga/dysk
Pomoże to wykluczyć albo potwierdzić problemy ze stacjami lub portem stacji w escomie.
Małe zejście z tematu: Czy stacja lutownicza ZD-917 to chiński chłam czy da się tym pracować. Ewentualnie fixpoint ep5 + zd915.
Pomoże to wykluczyć albo potwierdzić problemy ze stacjami lub portem stacji w escomie.
Małe zejście z tematu: Czy stacja lutownicza ZD-917 to chiński chłam czy da się tym pracować. Ewentualnie fixpoint ep5 + zd915.
04.10.2015 16:54
[#405]
Re: Interfejs zewnętrznej stacji dyskietek
@snifferman, post #404
Podłączałem tylko wewnątrz HxC na zewnątrz 3 stacje.
Z niego odpalałem X-Copy i kopiowałem na reszte stacji.
Na końcu odłączyłem i podłączyłem flopka.
Do 4 stacji wsadziłem MK2 i na tym ten test się zakończył.
Nie robiłem zapisu do DF0 z zewnętrznych stacji.
I już takowego testu nie zrobię bo nie posiadam 3 fejsów.
Ino jeden mi został.
pozdro.
Ostatnia aktualizacja: 04.10.2015 16:58:28 przez stryker
Z niego odpalałem X-Copy i kopiowałem na reszte stacji.
Na końcu odłączyłem i podłączyłem flopka.
Do 4 stacji wsadziłem MK2 i na tym ten test się zakończył.
Nie robiłem zapisu do DF0 z zewnętrznych stacji.
I już takowego testu nie zrobię bo nie posiadam 3 fejsów.
Ino jeden mi został.
pozdro.
Ostatnia aktualizacja: 04.10.2015 16:58:28 przez stryker
04.10.2015 18:45
[#407]
Re: Interfejs zewnętrznej stacji dyskietek
@stryker, post #405
To nie wykluczone, że problem u ciebie mógł też być tylko nie zostało to przetestowane. Ja też za pierwszym uruchomieniem napisałem że wszystko ok. Dopiero przy dalszej zabawie wyszły błędy. Postaram się polutować następny według tego schematu na 3 fdd
O wynikach napiszę w tym wątku. Niestety ten działa tylko ze stacjami amigowymi
O wynikach napiszę w tym wątku. Niestety ten działa tylko ze stacjami amigowymi
04.10.2015 20:33
[#412]
Re: Interfejs zewnętrznej stacji dyskietek
@jarob, post #411
Pobrałem plik AmiExtFDD.sch . EAGLE 7.4.0 Light wywala błąd
Loading D:/amiga/amiga schemat kontrolera/AmiExtFDD.sch ...
Error:
line 5, column 41: This is not an EAGLE file.
Udało się... Nie wiem czemu ale zapisywało mi plik ze wstawkami z html. Skopiowałem ręcznie tekst i wkleiłem do pliku. jest ok. Dzięki
Ostatnia aktualizacja: 04.10.2015 20:47:43 przez snifferman
Loading D:/amiga/amiga schemat kontrolera/AmiExtFDD.sch ...
Error:
line 5, column 41: This is not an EAGLE file.
Udało się... Nie wiem czemu ale zapisywało mi plik ze wstawkami z html. Skopiowałem ręcznie tekst i wkleiłem do pliku. jest ok. Dzięki
Ostatnia aktualizacja: 04.10.2015 20:47:43 przez snifferman
13.10.2015 19:27
[#419]
Re: Interfejs zewnętrznej stacji dyskietek
@jarob, post #409
Dzisiaj wróciła do mnie a1200 rev 1B bo wymianie alice i wymianie kondensatorów interfejs na 3FDD zadziałał. Niestety nie współpracuje z wszystkimi stacjami jakie posiadam. Nie za każdym razem też wykrywa proprawnie wszystkie stacje. Co ciekawe orginalna zewnętrzna stacja Datalux która nie działała z escomową płytą działa na rev 1B. Niestety od ciągłego przełącznia przewodów na mojej chałupniczo zrobionej płytce testowej pojawiły się zimne luty, także nie przetestuje dalej. Wiem za to na pewno, że moja escomowa płyta sprawia problemy. Nie wiem czy to wada wrodzona czy nabyta.
