Zamocowanie CD-ROMu w standardowej obudowie typu "desktop".
CD-ROM zamocowałem małymi paskami blaszki do tylnej-poziomej
krawędzi spodu obudowy (tak samo jak HD). Napęd jest zamocowany w LEWYM rogu
obudowy; nad gniazdem zasilania. Śrubki to: M3+nakrętka/podkładka
na dole i maleńkie śrubki M2 do przykręcenia blaszek do samego napędu.
UWAGA! Śrubki M2 muszą być jak najkrótsze; ok. 2mm gwintu!
Inaczej
przejdą do środka napędu i zaklinują (uszkodzą!) tackę na CD. Nie radzę
próbować na siłę, tan napęd naprawdę jest bardzo delikatny! Z drugiej
strony tak samo - blaszka i dwie śrubki: M3 i M2. Kształt jak i wysokość
blaszek dobierz eksperymentalnie; potem i tak będziesz musiał je doginać aby
tacka nie ocierała o szczelinie obudowy podczas otwierania. U mnie muszą być
one lekko wygięte jak widać na fotce niżej:
(to co widać (białe) pod napędem, to dodatkowe złącze
do zewnętrznego HDD - mój patent; nie opisuję go tutaj)

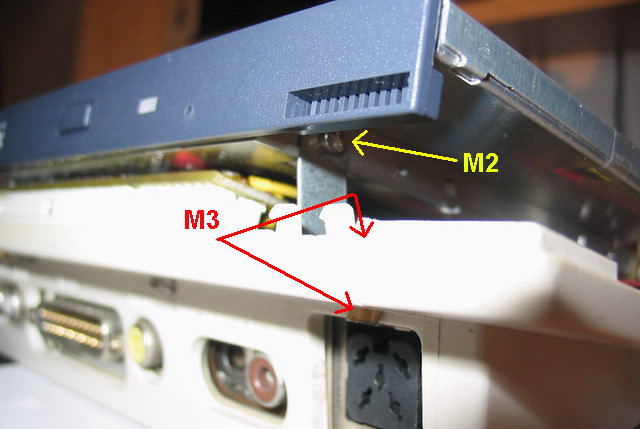

zamocowanie z prawej strony CD-ROM'u
zamocowanie z lewej strony CD-ROM'u
Jako że CD-ROM będzie się opierał swoja tylną, dolną krawędzią o "nakładkę" Fast-ATA (do ścieżek) - zwarcie mamy jak w banku. Jaki będzie efekt? Nie wiem, wolałem nie sprawdzać. Założyłem od spodu pasek cieniutkiej plexi (1mm) dochodzący do tylnej krawędzi (od spodu), i przykleiłem go taśmą izolacyjną do napędu. Nie polecam izolować tylko samą taśmą, bo w razie przetarcia się taśmy, mamy naszą Amisię z głowy: dym, smród, śmietnik i łzy. Plexi pod taśmą nie ulegnie ew. przetarciu.
zaizolowana tylna dolna krawędź napędu CD-ROM
