24.08.2012 15:36
[#1]
Złacze zasilania Amiga 2000
Czy ktoś z was orientuje się gdzie można dostać 14 pinowe złącze zasilania amigi 2000? Chciałbym sobie machnąc przelotkę na zasilacz atx bo oryginalny supply już nie wyrabia przy mojej doposażonej Amidze.
Benedykt Dziubałtowski
Benedykt Dziubałtowski
24.08.2012 23:00
[#9]
Re: Złacze zasilania Amiga 2000
@Benedykt Dziubałtowski, post #8

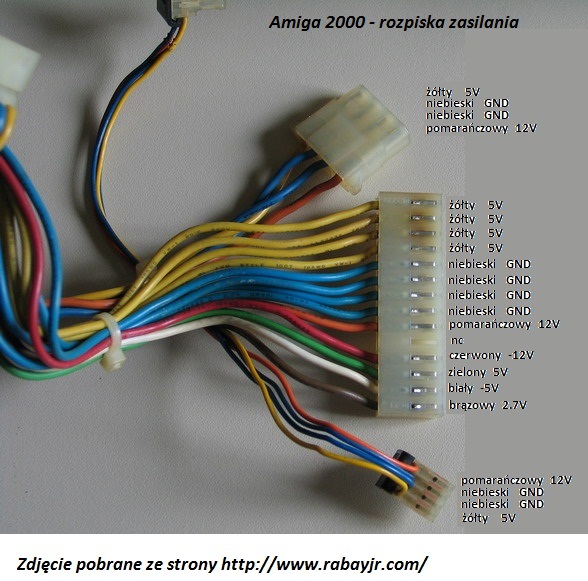

-5V nie wiem, widocznie do czegoś służy natomiast te 2.7V jest błędnie opisane powinno być POWER GOOD (informacja dla płyty głównej, że wszystkie napięcia z zasilacza są ustabilizowane) jak ma to miejsce w zasilaczach PC AT/ATX. W niektórych zasilaczach jest to 3.3V, 5V no i czasami 6.8V.
24.08.2012 23:28
[#10]
Re: Złacze zasilania Amiga 2000
@superbonio, post #9
POWER GOOD
Eh, Panowie żadne POWER GOOD, ani żadne 2.7V. Ten pin w A2000 to jest sygnał TICK, którego nie ma w PCtowych zasilaczach.
Na szczęście, w większości przypadków można się obyć bez tego sygnału przestawiając zworkę (w A2000 chyba J200). Wtedy sygnał jest generowany na płycie głównej, a nie brany z zasilacza.
Poza tym tutaj znalazłem schemat układu za pomocą którego można wygenerować ten sygnał.
Ostatnia aktualizacja: 24.08.2012 23:39:07 przez strim
25.08.2012 13:04
[#11]
Re: Złacze zasilania Amiga 2000
@Benedykt Dziubałtowski, post #1
Ja użyłem wtyku z zasilacza komputera HP VECTRA VL klasy Pentium II (desktop) nie pamiętam dokładnego modelu. Wystarczyło 1 pin przełożyć w samej wtyczce pasowała niemal idealnie, kolory kabli inne ale to pryszcz.
Komputer wyglądał dokładnie tak, fotki samego zasilacza nie znalazłem :
Ostatnia aktualizacja: 25.08.2012 13:05:34 przez companiero
Komputer wyglądał dokładnie tak, fotki samego zasilacza nie znalazłem :
Ostatnia aktualizacja: 25.08.2012 13:05:34 przez companiero
