Amiga 1200 nie działa z żadna kartą turbo
Wankowicz
autor wątku
autor wątku
Mam dziwny problem. Mam płytę a1200 rev1b.
Amiga działa dobrze do momentu podłączenia jakiegokolwiek turbo.
Mam pod ręką blizzarda 030, Tf1260 i Apollo 060. Niestety po podłączeniu czegokolwiek mam czarny ekran.
Gdzie szukać przyczyny? Jakieś pomysły?
Amiga działa dobrze do momentu podłączenia jakiegokolwiek turbo.
Mam pod ręką blizzarda 030, Tf1260 i Apollo 060. Niestety po podłączeniu czegokolwiek mam czarny ekran.
Gdzie szukać przyczyny? Jakieś pomysły?
18.08.2022 17:50
[#2]
Re: Amiga 1200 nie działa z żadna kartą turbo
@Wankowicz, post #1
to w sumie walkowane wiele razy wiec zakladam, ze to co najczesciej jest w poradach bylo sprawdzone?
- moc zasilacza
- timing fix
- wyczyszczenie zlacza (gumka, ipa)
- czy da sie wejsc do boot early ?
skoro zadne turbo nawet nie da guru, to chyba trzeba wpierw poczyscic plyte :)
Ostatnia aktualizacja: 18.08.2022 17:51:53 przez juen
- moc zasilacza
- timing fix
- wyczyszczenie zlacza (gumka, ipa)
- czy da sie wejsc do boot early ?
skoro zadne turbo nawet nie da guru, to chyba trzeba wpierw poczyscic plyte :)
Ostatnia aktualizacja: 18.08.2022 17:51:53 przez juen
19.08.2022 12:22
[#9]
Re: Amiga 1200 nie działa z żadna kartą turbo
@Jacenty, post #8
delikatnie jakimś skalpelkiem pod lupom wyskrob te ścieżki - posmarować RF800 lub topnikiem jakimś fluxem fajnym - delikatnie małym grocikiem lutownicy obcynować ścieżeczki i drucik taki obojętnie jaki cieniutki może być z jakiś cewek lub od silniczków małych rozwinięty obczyścić najpierw drucik z farby i pocynować i przylutować do ścieżki i punktów. Lub kupić cieniutki kabelek o nazwie kynar. Po czym pomalować wszystko jakimś lakierem lub nawet 2 składnikowym klejem plamkę dać żeby nie ruszyć tego, by nie zerwać drucików. Popatrz sobie tutaj jak koleś drutuje ścieżeczki itp.
19.08.2022 20:12
[#11]
Re: Amiga 1200 nie działa z żadna kartą turbo
@Wankowicz, post #7
Musisz delikatnie zdrapać soldermaskę, następnie sprawdź czy jest przejście przez przelotką, jak jest przejście to najprościej rozpleść jakiś przewód (potrzebna jak najcieńsza pojedyncza żyła), możesz też użyć "drut miedziany-do naprawy ścieżek 0,01mm".
Jak nie ma przejście to, można spróbować ją rozgrzać i zalać cyną ewentualnie spróbować przecisnąć przewód (ale tu to chyba tylko ten 0,01mm). Jak nie musi być pięknie możesz puścić przewody wokół brzegu płyty.

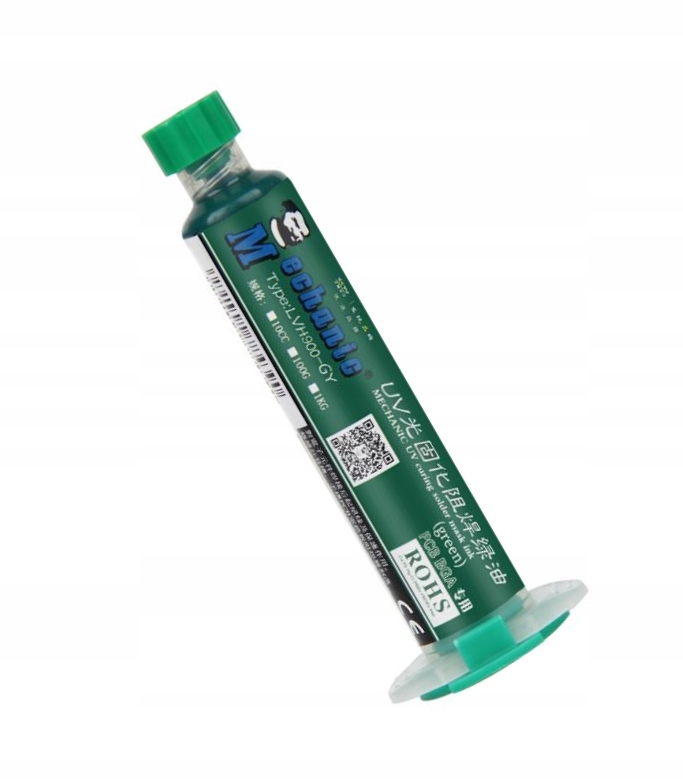

Wypadało by to zalać solder maską utwardzaną UV, ale taśma kaptonowa też się nada.
Jak nie ma przejście to, można spróbować ją rozgrzać i zalać cyną ewentualnie spróbować przecisnąć przewód (ale tu to chyba tylko ten 0,01mm). Jak nie musi być pięknie możesz puścić przewody wokół brzegu płyty.
Wypadało by to zalać solder maską utwardzaną UV, ale taśma kaptonowa też się nada.
19.08.2022 22:38
[#13]
Re: Amiga 1200 nie działa z żadna kartą turbo
@Wankowicz, post #12
Zrób jeszcze parę fotek z max powiększeniem ile dasz rady wyraźnych. Otwórz to na kompie i po kolei szukaj przerwy wzrokowo (może coś zauważysz).
Jak to nic nie da to po kolei bym szukał miernikiem przerwy - ścieżki złącza po kolei - czy gdzieś z obu stron PCB niema podobnej sytuacji z przerwami.
Ostatnia aktualizacja: 19.08.2022 22:42:58 przez Adinfo
Jak to nic nie da to po kolei bym szukał miernikiem przerwy - ścieżki złącza po kolei - czy gdzieś z obu stron PCB niema podobnej sytuacji z przerwami.
Ostatnia aktualizacja: 19.08.2022 22:42:58 przez Adinfo
20.08.2022 10:10
[#20]
Re: Amiga 1200 nie działa z żadna kartą turbo
@Wankowicz, post #1
problem stary jak swiat - podlacz 030 ..docisnij i przegnij delikatnie turbo gora / lub / dol uruchom Amige
zobacz czy bedzie co kolwiek czy czerwony ekran - czesto to zlacze nie laczy na stykach poprzez czeste wyciaganie i wsadzanie kart - jak nie jestes pierwszym wlascicielem nie znasz historii plyty glownej
zobacz czy bedzie co kolwiek czy czerwony ekran - czesto to zlacze nie laczy na stykach poprzez czeste wyciaganie i wsadzanie kart - jak nie jestes pierwszym wlascicielem nie znasz historii plyty glownej
