07.05.2023 09:15
[#1]
Zamówienie pamięci ZIP do A3000 / A3000T. Chętni?
Będę zamawiał z tego źródła dla siebie pamięci ZIP do Fast RAM-u na płycie głównej A3000 / A3000T. 1,048,576 words x 4 bits. Podobno działają z A3000 / A3000T, ale nie próbowałem, więc nie daję żadnej gwarancji.
Ralpheeck miał dobry pomysł, że skoro zamawiam ze Stanów, to może ktoś z grupy też potrzebuje? To dopiszę do zamówienia.
Koszty przesyłki ze Stanów, cła oraz podatku wezmę na siebie, więc kto chce się dopisać do listy, będzie musiał tylko zapłacić ok. dolara za sztukę (w zależności od ostatecznej liczby chipów na zamówieniu) + koszt przesyłki z Irlandii do Polski albo gdzie tam kto jest (bo zamawiam do Irlandii).
Proszę się dopisywać jeśli kto chce, zamówienie składam 20 maja:
1. miau 40 sztuk
Ostatnia aktualizacja: 07.05.2023 10:09:20 przez miau
Ostatnia aktualizacja: 07.05.2023 11:34:08 przez miau
Ralpheeck miał dobry pomysł, że skoro zamawiam ze Stanów, to może ktoś z grupy też potrzebuje? To dopiszę do zamówienia.
Koszty przesyłki ze Stanów, cła oraz podatku wezmę na siebie, więc kto chce się dopisać do listy, będzie musiał tylko zapłacić ok. dolara za sztukę (w zależności od ostatecznej liczby chipów na zamówieniu) + koszt przesyłki z Irlandii do Polski albo gdzie tam kto jest (bo zamawiam do Irlandii).
Proszę się dopisywać jeśli kto chce, zamówienie składam 20 maja:
1. miau 40 sztuk
Ostatnia aktualizacja: 07.05.2023 10:09:20 przez miau
Ostatnia aktualizacja: 07.05.2023 11:34:08 przez miau
07.05.2023 11:58
[#3]
Re: Zamówienie pamięci ZIP do A3000 / A3000T. Chętni?
@miau, post #1

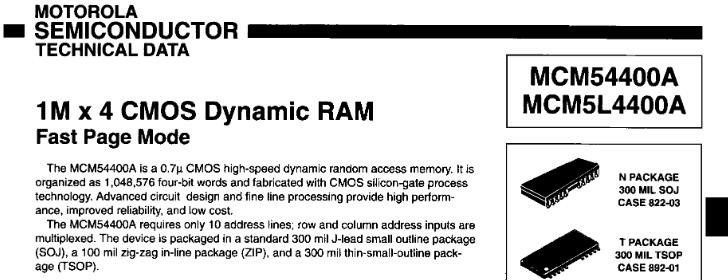

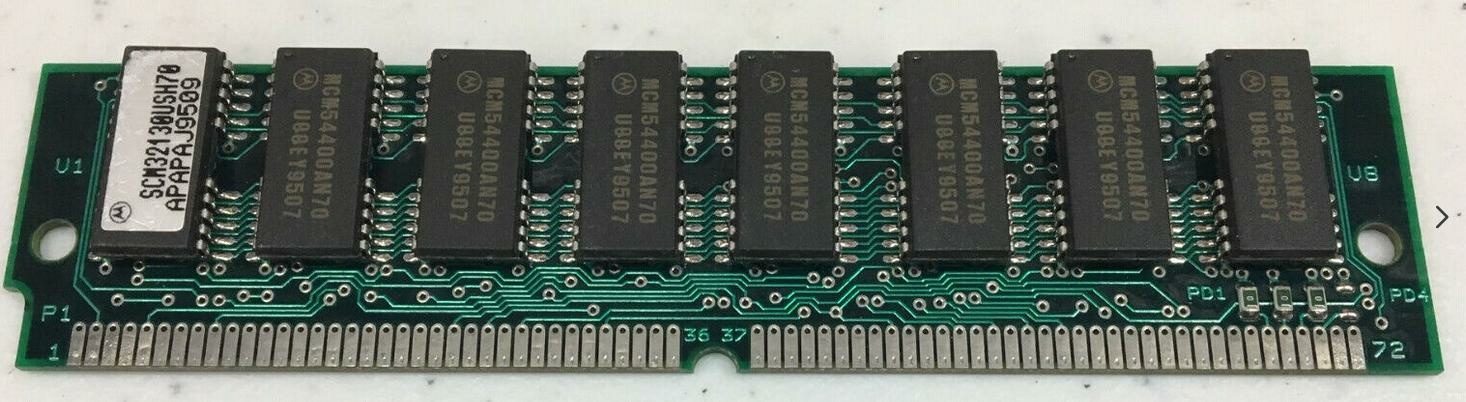

To są zwykle pamięci ZIP, nie są to kostki FPM Fast Page Mode. Czyli te z linku będą działać wolniej niż FPM, dlatego warto by pomyśleć i zamiast tych ZIPów wstawić adapter ZIP to SIMM płytki są ogólnie dostępne dla A3000D jak i A3000T sam posiadam taki adapter i działa elegancko oczywiście z prędkością normalną, jak kiedyś dorwę simmy FPM to sprawdzę ile jest szybciej.
Ostatnia aktualizacja: 07.05.2023 11:58:42 przez superbonio
Ostatnia aktualizacja: 07.05.2023 11:58:42 przez superbonio
07.05.2023 17:27
[#9]
Re: Zamówienie pamięci ZIP do A3000 / A3000T. Chętni?
@iC-e_Jay, post #5
OK dzięki, kilka pytań:

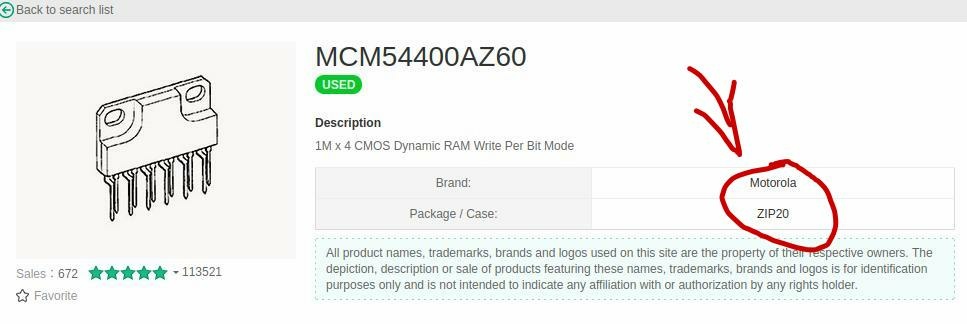

1. @iC-e_Jay te z Twojego linku mają 12 pinów, nie 20. Na pewno o te Ci chodziło?
2. Czy różnica w szybkości między FPM a nie-FPM jest duża, tj. warta zachodu? Pamięć na płycie miała niższy priorytet, i jak mówi Ralpheeck ma znaczenie bardziej kosmetyczne :P

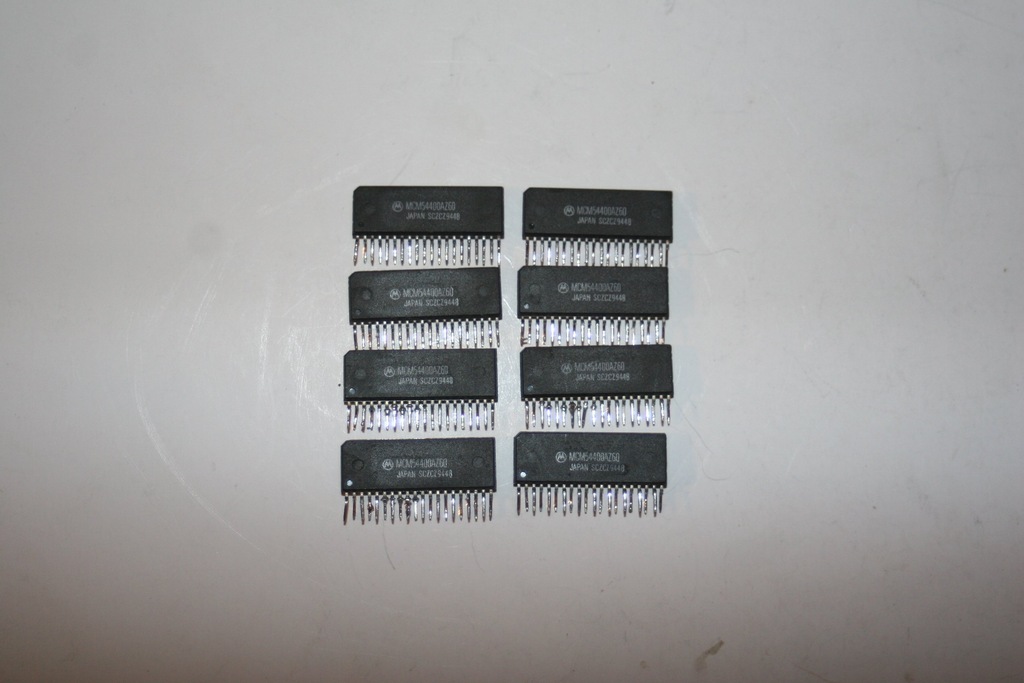

3. Czy w Chip RAM-ie stosowane były fabrycznie te same moduły, co w Fast RAM-ie? Te wyjęte z Chip RAM-u u mnie (TC514256AZ-70, czyli chyba 70ns?) wyglądają jak na zdjęciu niżej.
4. Jeszcze co do tych z Chip-RAM-u: każda wyjęta kość ma obciętą(?) jedną nóżkę. Czyli pinów jest w sumie 19, nie 20. Tak też jest w Waszych A3000?
1. @iC-e_Jay te z Twojego linku mają 12 pinów, nie 20. Na pewno o te Ci chodziło?
2. Czy różnica w szybkości między FPM a nie-FPM jest duża, tj. warta zachodu? Pamięć na płycie miała niższy priorytet, i jak mówi Ralpheeck ma znaczenie bardziej kosmetyczne :P
3. Czy w Chip RAM-ie stosowane były fabrycznie te same moduły, co w Fast RAM-ie? Te wyjęte z Chip RAM-u u mnie (TC514256AZ-70, czyli chyba 70ns?) wyglądają jak na zdjęciu niżej.
4. Jeszcze co do tych z Chip-RAM-u: każda wyjęta kość ma obciętą(?) jedną nóżkę. Czyli pinów jest w sumie 19, nie 20. Tak też jest w Waszych A3000?
07.05.2023 20:06
[#12]
Re: Zamówienie pamięci ZIP do A3000 / A3000T. Chętni?
09.05.2023 08:59
[#14]
Re: Zamówienie pamięci ZIP do A3000 / A3000T. Chętni?
@miau, post #13
Odpowiedzieli -- brak w magazynie.
Przy okazji wygrzebałem oznaczenia modułów pamięci, jakie Commodore oficjalnie polecał do tego A3000(T):
TOSHIBA TC514256 (te są w ChipRAM w moim egzemplarzu) TC514258
HITACHI HM514256 HM514258
NEC uPD424256 uPD424258
SHARP LH64258
TI TMS44C256
OKI MSM514256 MSM514258
Plus to zgłaszane przez userów jako działające: Toshiba 9101HDK TC514402Z-80
Tymczasem kontynuuję listę na chipy jak pod linkiem w pierwszym poście (https://www.utsource.net/itm/p/1404858.html).
Ostatnia aktualizacja: 09.05.2023 09:03:20 przez miau
Przy okazji wygrzebałem oznaczenia modułów pamięci, jakie Commodore oficjalnie polecał do tego A3000(T):
TOSHIBA TC514256 (te są w ChipRAM w moim egzemplarzu) TC514258
HITACHI HM514256 HM514258
NEC uPD424256 uPD424258
SHARP LH64258
TI TMS44C256
OKI MSM514256 MSM514258
Plus to zgłaszane przez userów jako działające: Toshiba 9101HDK TC514402Z-80
Tymczasem kontynuuję listę na chipy jak pod linkiem w pierwszym poście (https://www.utsource.net/itm/p/1404858.html).
Ostatnia aktualizacja: 09.05.2023 09:03:20 przez miau
09.05.2023 13:50
[#17]
Re: Zamówienie pamięci ZIP do A3000 / A3000T. Chętni?
@Ralpheeck, post #16
Masz instrukcję obsługi A3000T? Wow! Zeskanowałaś ją może? Nie znalazłem jej nigdzie szukając po archiwach...
Moja lista jest z A3000T Service Manual, ze skanu znalezionego w sieci.
A co do listy ZIP-ów z Twojego drugiego zdjęcia, ciekawe że część jest podana tylko jako nadająca się do FAST-u, a część jako do Chipu i Fastu. Mimo tych samych szybkości (80ns).
Moja lista jest z A3000T Service Manual, ze skanu znalezionego w sieci.
A co do listy ZIP-ów z Twojego drugiego zdjęcia, ciekawe że część jest podana tylko jako nadająca się do FAST-u, a część jako do Chipu i Fastu. Mimo tych samych szybkości (80ns).
09.05.2023 14:24
[#19]
Re: Zamówienie pamięci ZIP do A3000 / A3000T. Chętni?
@miau, post #17
Oczywiscie ze mam. Kiedys nawet chwalilem sie w Graffitti
Ze skanowaniem to tak średnio mi pasuje, bo to sklejony podręcznik. Już wolałbym porobić zdjęcia telefonem poszczególnych kartek.
Ze skanowaniem to tak średnio mi pasuje, bo to sklejony podręcznik. Już wolałbym porobić zdjęcia telefonem poszczególnych kartek.
Jeszcze tylko sobie przypomnę jaka komenda to sprawdzała/przełączała. Zupełnie już mi to umknęło. 09.05.2023 22:23
[#21]
Re: Zamówienie pamięci ZIP do A3000 / A3000T. Chętni?
@miau, post #17
ciekawe że część jest podana tylko jako nadająca się do FAST-u, a część jako do Chipu i Fastu
Bo przy CHIP/FAST jest w obudowie DIP i są to kości 256x4.
Do tego tu jest:
Amiga 3000 Tower Technical Information
RAM:
CHIP RAM Uses 256k ZIP DRAM for up to 2 megabytes
FAST RAM uses 1x4 Static Column OR Page Mode ZIP DRAM for up to 16 Megabytes
or
FAST RAM uses 256x4 Static Column OR Page Mode ZIP DRAM up to 4 Megabytes
or
FAST RAM uses 44256 DRAM DIPs for 1 Megabyte of FAST RAM. May not be used
in conjuction with ZIPs.
I z tego by wynikało że z kości 256x4 można też zrobić FAST RAM tylko będzie go mniej:) Ale jak ma być dla ozdoby to czemu nie:)
W A3k Tower jest tylko ZIP.
source

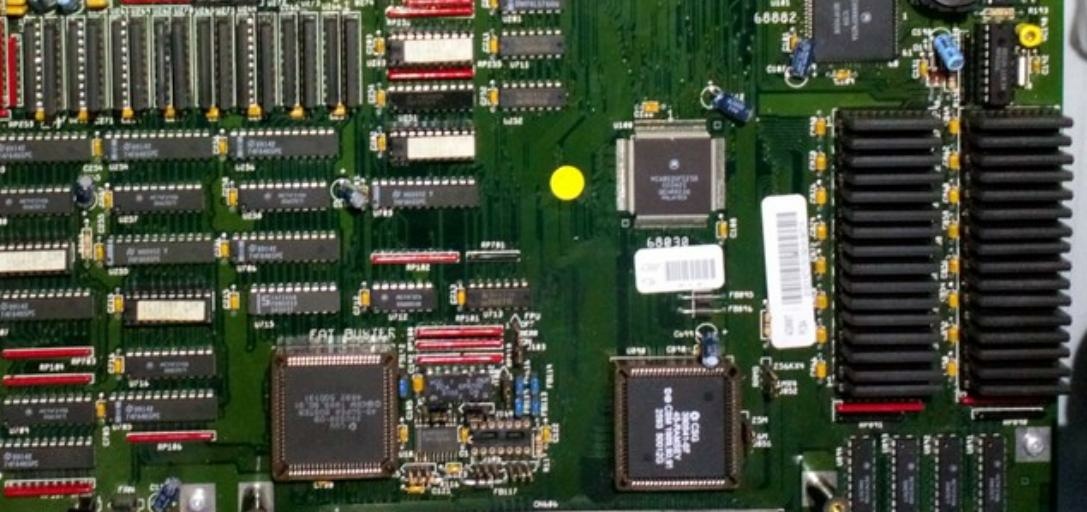

W desktop mamy DIP i ZIP.
Po lewej CHIP po prawej FAST 2MB/1MB. Kości DIP.
Reszta w ZIP-ach.
Ostatnia aktualizacja: 09.05.2023 22:38:28 przez iC-e_Jay
10.05.2023 16:26
[#26]
Re: Zamówienie pamięci ZIP do A3000 / A3000T. Chętni?
@iC-e_Jay, post #25
Dzięki wszystkim. Bardzo ciekawe informacje. Dla potomności pozwalam sobie to wszystko uporządkować i zgromadzić poniżej, zarówno z Service Manual jak i ze stron wklejonych przez Ralpheecka i wpisuję tutaj czystym tekstem, żeby dało się potem wyszukać w archiwach.
Załączam też strony z A3000T Service Manual z opisami użycia obu rodzajów pamięci.
Commodore A3000T Service Manual
Nadaje się na Chip RAM
TOSHIBA TC514256 TC514258
HITACHI HM514256 HM514258
NEC uPD424256 uPD424258
SHARP LH64258
TI TMS44C256
OKI MSM514256 MSM514258
Nadaje się na Fast RAM
256K * 4 Page Mode
TOSHIBA TC514256
OKI MSM514256
HITACHI HM514256
N E C uPD424256
256K x 4 Static Column Mode
TOSHIBA TC514258
SHARP LH64258
OKI MSM514258
HITACHI HM514258
NEC uPD424258
TI TMS44C256
1M x4 Page Mode
TOSHIBA TC514400
HITACHI HM514400
NEC uPD424400
OKI MSM514400
1M * 4 Static Column Mode
TOSHIBA TC514402
OKI MSM514402

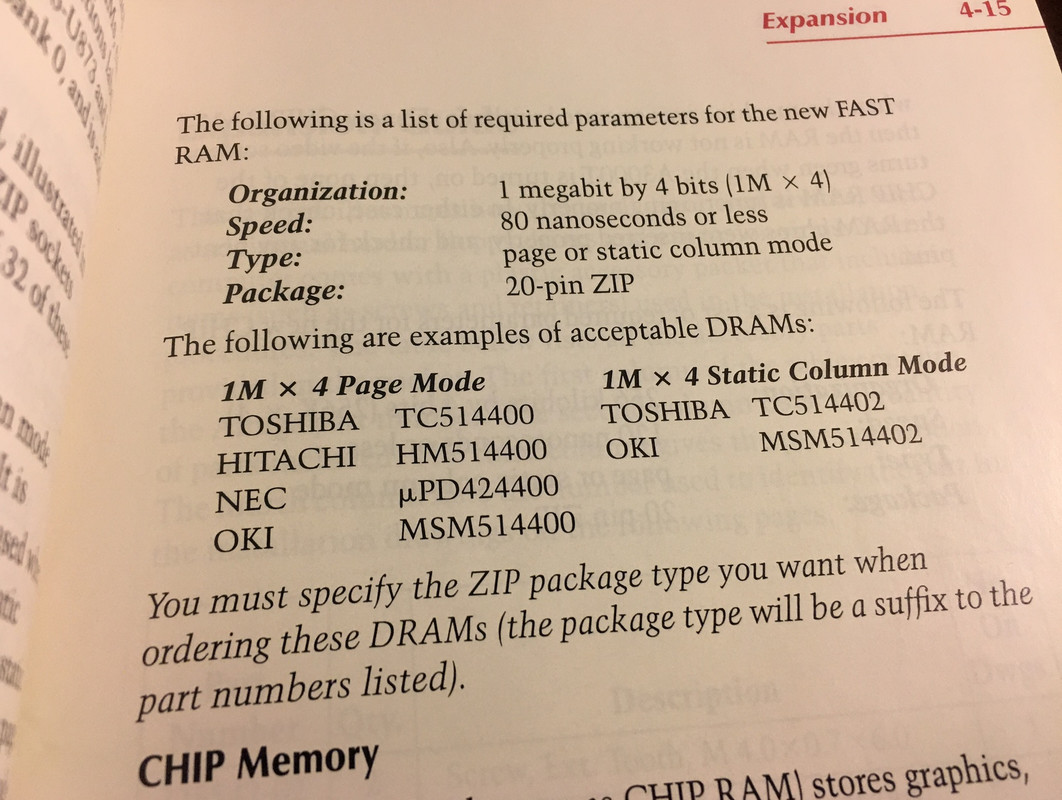

Commodore A3000T User Manual
Nadaje się na Fast RAM:
1M x4 Page Mode
TOSHIBA TC514400
HITACHI HM%14400
NEC uPD424400
OKI MSM 514400
1M * 4 Static Column Mode
TOSHIBA TC514402
OKI MSM514402

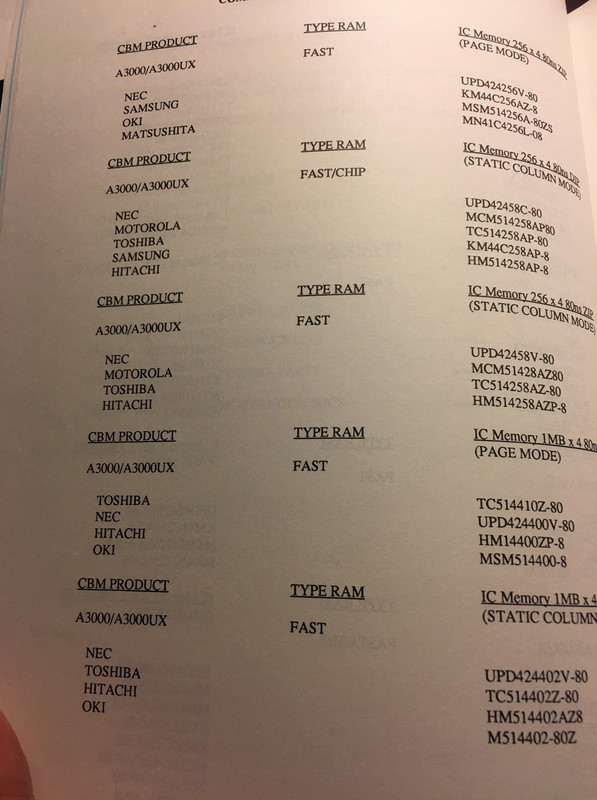

Commodore part list (A3000 i A3000UX -- nie wspominają konkretnie o A3000T, ale ZIP-y powinny pasować)
Nadaje się na Fast RAM:
256K x 4 Page Mode
NEC UPD424256V-80
SAMSUNG KM44C256AZ-8
OKI MSM514256A-80ZS
MATSUSHITA MN41C4256L-08
256K x 4 Static Column Mode
NEC UPD42458V-80
MOTOROLA MCM51428AZ80
TOSHIBA TC514258AZ-80
HITACHI HM514258AZP-8
1M x 4 Page Mode
TOSHIBA TC514410Z-80
NEC UPD424400V-80
HITACHI HM14400ZP-8
OKI MSM514400-8
1M x 4 Static Column
NEC UPD424402V-80
TOSHIBA TC514402Z-80
HITACHI HM514402AZ8
OKI M514402-80Z
Nadaje się na Fast i Chip:
NEC UPD42458C-80
MOTOROLA MCM514258AP80
TOSHIBA TC514258AP-80
SAMSUNG KM44C258AP-8
HITACHI HM514258AP-8
Załączam też strony z A3000T Service Manual z opisami użycia obu rodzajów pamięci.
Commodore A3000T Service Manual
Nadaje się na Chip RAM
TOSHIBA TC514256 TC514258
HITACHI HM514256 HM514258
NEC uPD424256 uPD424258
SHARP LH64258
TI TMS44C256
OKI MSM514256 MSM514258
Nadaje się na Fast RAM
256K * 4 Page Mode
TOSHIBA TC514256
OKI MSM514256
HITACHI HM514256
N E C uPD424256
256K x 4 Static Column Mode
TOSHIBA TC514258
SHARP LH64258
OKI MSM514258
HITACHI HM514258
NEC uPD424258
TI TMS44C256
1M x4 Page Mode
TOSHIBA TC514400
HITACHI HM514400
NEC uPD424400
OKI MSM514400
1M * 4 Static Column Mode
TOSHIBA TC514402
OKI MSM514402
Commodore A3000T User Manual
Nadaje się na Fast RAM:
1M x4 Page Mode
TOSHIBA TC514400
HITACHI HM%14400
NEC uPD424400
OKI MSM 514400
1M * 4 Static Column Mode
TOSHIBA TC514402
OKI MSM514402
Commodore part list (A3000 i A3000UX -- nie wspominają konkretnie o A3000T, ale ZIP-y powinny pasować)
Nadaje się na Fast RAM:
256K x 4 Page Mode
NEC UPD424256V-80
SAMSUNG KM44C256AZ-8
OKI MSM514256A-80ZS
MATSUSHITA MN41C4256L-08
256K x 4 Static Column Mode
NEC UPD42458V-80
MOTOROLA MCM51428AZ80
TOSHIBA TC514258AZ-80
HITACHI HM514258AZP-8
1M x 4 Page Mode
TOSHIBA TC514410Z-80
NEC UPD424400V-80
HITACHI HM14400ZP-8
OKI MSM514400-8
1M x 4 Static Column
NEC UPD424402V-80
TOSHIBA TC514402Z-80
HITACHI HM514402AZ8
OKI M514402-80Z
Nadaje się na Fast i Chip:
NEC UPD42458C-80
MOTOROLA MCM514258AP80
TOSHIBA TC514258AP-80
SAMSUNG KM44C258AP-8
HITACHI HM514258AP-8
10.05.2023 19:03
[#28]
Re: Zamówienie pamięci ZIP do A3000 / A3000T. Chętni?
@Blady, post #27
Tak, ja też zamówię 50. Po całym typ śledztwie powyżej wygląda na to, że są to układy nie tylko obsługiwane, ale wręcz pierwotnie polecane przez Commodore -- więc muszą działać. OK czekam jeszcze 10 dni i zamawiam, kto chce niech się dopisuje.
1. miau 50 szt
2. Blady 50 szt
1. miau 50 szt
2. Blady 50 szt
