Zasilacz C= 312503-03 do A500
charliefrown
autor wątku
autor wątku
cześć,
mam taki zasilacz, jakieś 25 lat temu wylutowane został z niego przewody z amigową wtyczką do przerobienia zasilacza PCtowego, żeby mógł pociągnąć Apollo 040, dysk talerzowy 3.5" etc. Zasilacz pecetowy już dawno wyzionął ducha, więc chciałem wykorzystać go jako dawcę i przełożyć z powrotem kabel z amigową wtyczkę do tego "prawilnego" by C=. O ile na PCB pecetowego zasilacza jest ładnie oznaczone gdzie idą kabelki +12, -12 itd. tak amigowy zasilacz to całkowita tabula rasa. Jest szansa, że ktoś zna poszczególne wartości napięcia od lewej do prawej strony? Niestety nigdzie nie udało mi się znaleźć.
Ostatnia aktualizacja: 04.11.2023 19:15:49 przez charliefrown
mam taki zasilacz, jakieś 25 lat temu wylutowane został z niego przewody z amigową wtyczką do przerobienia zasilacza PCtowego, żeby mógł pociągnąć Apollo 040, dysk talerzowy 3.5" etc. Zasilacz pecetowy już dawno wyzionął ducha, więc chciałem wykorzystać go jako dawcę i przełożyć z powrotem kabel z amigową wtyczkę do tego "prawilnego" by C=. O ile na PCB pecetowego zasilacza jest ładnie oznaczone gdzie idą kabelki +12, -12 itd. tak amigowy zasilacz to całkowita tabula rasa. Jest szansa, że ktoś zna poszczególne wartości napięcia od lewej do prawej strony? Niestety nigdzie nie udało mi się znaleźć.
Ostatnia aktualizacja: 04.11.2023 19:15:49 przez charliefrown
04.11.2023 20:21
[wyróżniony]
[#3]
Re: Zasilacz C= 312503-03 do A500
@charliefrown, post #1

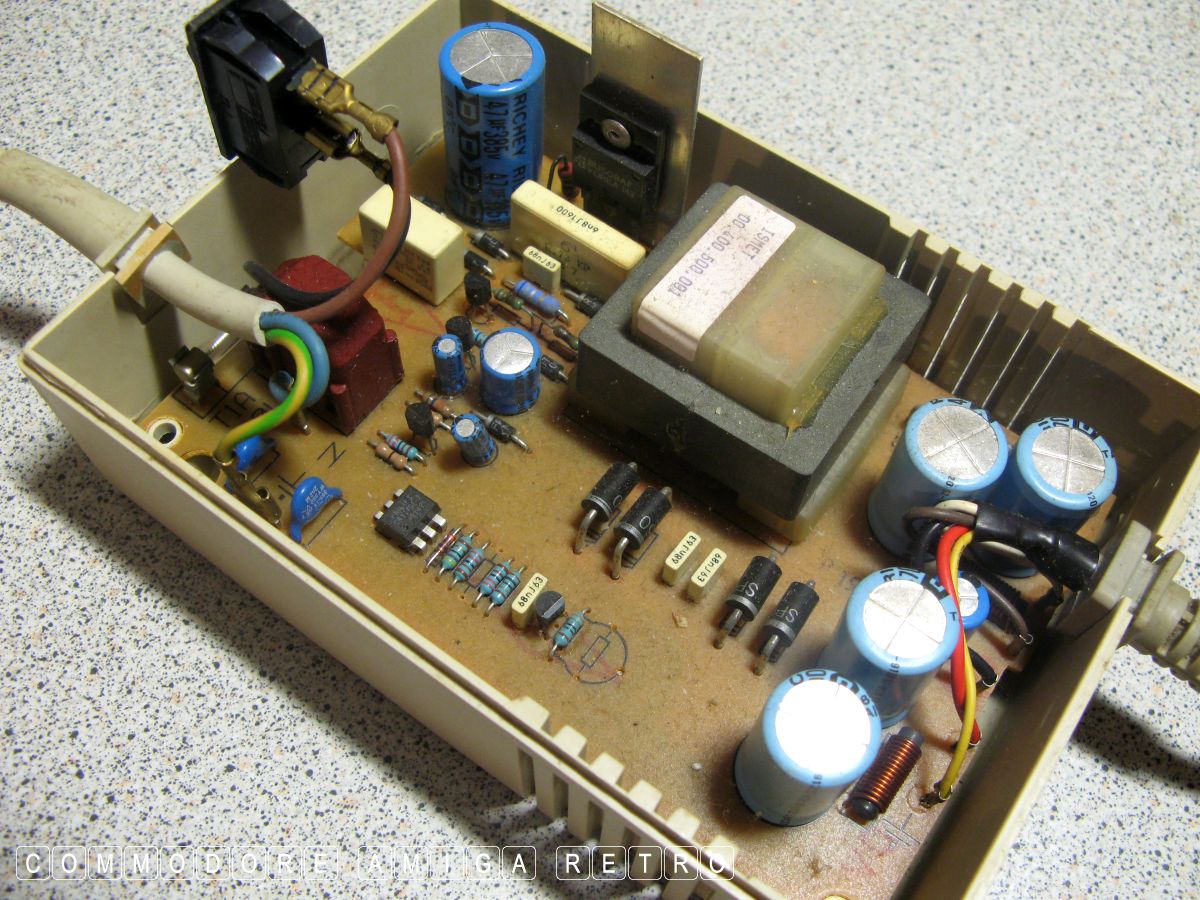

Zobacz sobie na zdjęciu:
