Amiga 500 Czy da się zbudować wenętrzny kontroler IDE
Witam,
Chciałbym spróbować swoich sił w budowie rozszerzeń do Amigi.
Wpadłem na pomysł zbudowania kontrolera IDE wewnętrznego do 500.
Pytanie czy ktoś to już robił? (pomijam tu rozszerzenia typu protein, kipper itp),
chodzi mi o jak najprostszą konstrukcję na początek :)
Nie jestem elektronikiem ale chciałbym spróbować :)
Nie linczujcie mnie tylko proszę ...
Chciałbym spróbować swoich sił w budowie rozszerzeń do Amigi.
Wpadłem na pomysł zbudowania kontrolera IDE wewnętrznego do 500.
Pytanie czy ktoś to już robił? (pomijam tu rozszerzenia typu protein, kipper itp),
chodzi mi o jak najprostszą konstrukcję na początek :)
Nie jestem elektronikiem ale chciałbym spróbować :)
Nie linczujcie mnie tylko proszę ...
03.11.2015 14:13
[#4]
Re: Amiga 500 Czy da się zbudować wenętrzny kontroler IDE
@maliniak, post #3
szkoda, że dokumentacja po rosyjsku...
Cholera myślałem, że to prostsza konstrukcja będzie, a kolega _arti
żarty sobie stroi, że sata z raidem mam robić .. ehhh
btw złącze amigowe do expansion slot jest do zdobycia w ogóle?
Ostatnia aktualizacja: 03.11.2015 14:14:21 przez dragon_x
Cholera myślałem, że to prostsza konstrukcja będzie, a kolega _arti
żarty sobie stroi, że sata z raidem mam robić .. ehhh
btw złącze amigowe do expansion slot jest do zdobycia w ogóle?
Ostatnia aktualizacja: 03.11.2015 14:14:21 przez dragon_x
03.11.2015 17:22
[#8]
Re: Amiga 500 Czy da się zbudować wenętrzny kontroler IDE
@dragon_x, post #7
Witam
Tu masz schemat i wygląd płytki zrobionej na xilinx xc9572.
schemat
top_pcb
bottom_pcb
Pozdrawiam
Tu masz schemat i wygląd płytki zrobionej na xilinx xc9572.
schemat
top_pcb
bottom_pcb
Pozdrawiam
04.11.2015 10:56
[#16]
Re: Amiga 500 Czy da się zbudować wenętrzny kontroler IDE
@janekdrukarz, post #12
Niestety brakuje więcej sygnałów niż tylko /INT2, więc chcąc nie chcąc trzeba by się podpiąć pod szynę, a w zamyśle nie o to mi chodziło.
Poszukam jeszcze w necie, choć poza tymi dwoma schematami i jeszcze jednym podłączanym do szyny rozszerzeń nie znalazłem nic co byłoby pod podstawkę CPU.
Poszukam jeszcze w necie, choć poza tymi dwoma schematami i jeszcze jednym podłączanym do szyny rozszerzeń nie znalazłem nic co byłoby pod podstawkę CPU.
04.11.2015 14:11
[#18]
Re: Amiga 500 Czy da się zbudować wenętrzny kontroler IDE
@lukzer, post #17
czyli system z dyskietki odpalac i wtedy bedzie dzialac dysk?
musze sie zarejestrowac na tym forum bo zdjecia widoczne tylko dla zarejestrowanych
nie znam niemieckiego i mam problem przebrnąć przez rejestrację, czy mógłbyś mi podesłać rysunki schematy itd?
Ostatnia aktualizacja: 04.11.2015 14:22:30 przez dragon_x
musze sie zarejestrowac na tym forum bo zdjecia widoczne tylko dla zarejestrowanych
nie znam niemieckiego i mam problem przebrnąć przez rejestrację, czy mógłbyś mi podesłać rysunki schematy itd?
Ostatnia aktualizacja: 04.11.2015 14:22:30 przez dragon_x
04.11.2015 21:27
[#25]
Re: Amiga 500 Czy da się zbudować wenętrzny kontroler IDE
@dragon_x, post #24

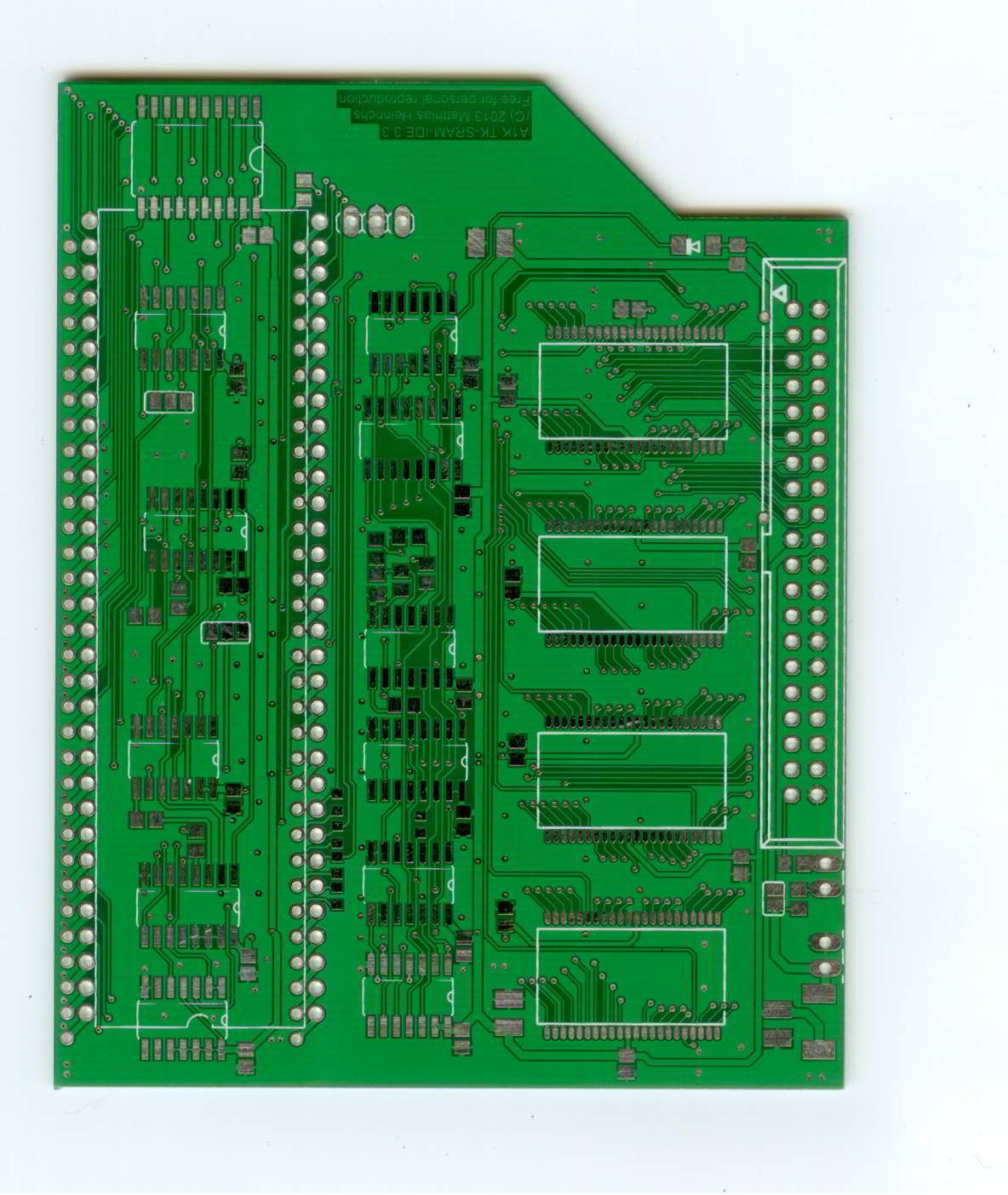

Ja mam płytkę z projektu, co wspomniał lukzer: link. Wygląda ona tak: link. Jak to piszą na znanym portalu: real foto (a raczej skan
.
Zamówiłem 4 sztuki, z czego 2 zachowuję dla siebie. Jak skończę z Proteiną, to zajmę się polutowaniem i tego. Na razie więc jakby co, to przy uruchamianiu nie pomogę, bo sam ciemnym.
Jeśli dragon_x i KRISS nie rozmyślą się, to więcej nie mam płytek.
M.
.Zamówiłem 4 sztuki, z czego 2 zachowuję dla siebie. Jak skończę z Proteiną, to zajmę się polutowaniem i tego. Na razie więc jakby co, to przy uruchamianiu nie pomogę, bo sam ciemnym.
Jeśli dragon_x i KRISS nie rozmyślą się, to więcej nie mam płytek.
M.
