11.06.2021 18:33
[#1]
Wicher 1220EC
Tym razem dla odmiany powstaje (właściwie to już działa) karta turbo dla Amigi 1200.
Tak wiem, że teraz na topie jest tylko i wyłącznie only Warp
(Cizar, Sellen kawał dobrej roboty), ale postanowiłem zrobić coś co będzie miało procek MC68EC020 z trochę szybszym taktowaniem (do grania czy IMP-owania wystarczy
).
Karta ta, to Wicher 1220EC i w założeniach ma mieć:
- procesor MC68EC020,
- taktowanie 25, 33 MHz,
- 16MB SDRAM (dla użytkownika dostępne 11MB),
- RTC,
- kontroler SPI,
- gniazdo microSD,
- kontroler ethernet.

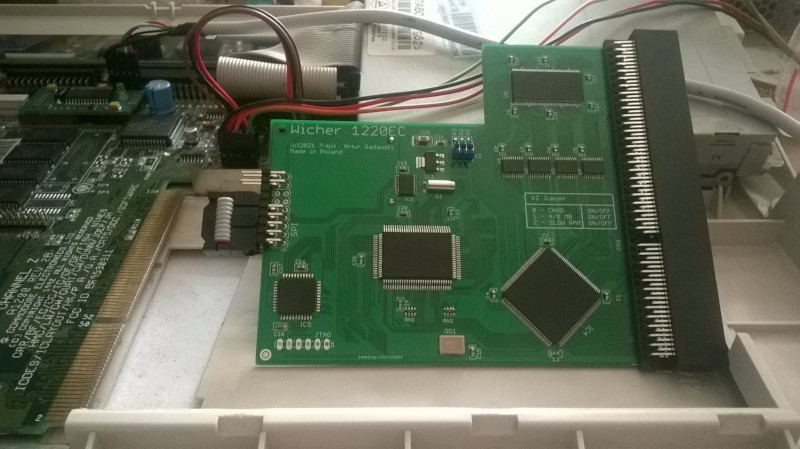

Poniżej i sama karta.
Tak wiem, że teraz na topie jest tylko i wyłącznie only Warp
(Cizar, Sellen kawał dobrej roboty), ale postanowiłem zrobić coś co będzie miało procek MC68EC020 z trochę szybszym taktowaniem (do grania czy IMP-owania wystarczy ).Karta ta, to Wicher 1220EC i w założeniach ma mieć:
- procesor MC68EC020,
- taktowanie 25, 33 MHz,
- 16MB SDRAM (dla użytkownika dostępne 11MB),
- RTC,
- kontroler SPI,
- gniazdo microSD,
- kontroler ethernet.
Poniżej i sama karta.
12.06.2021 13:38
[#13]
Re: Wicher 1220EC
@Jacques, post #10
Wstępnie fajna, a dalsza fajność zależałaby od ceny
Na cenę jeszcze za wcześnie.
Czy dałoby się też zaimplementować MapROM i ewentualnie zmniejszyć PCB?
Tu jeszcze pole do działania jest. MapROM i funkcja FileROM jest zaimplementowana.
Ostatnia aktualizacja: 12.06.2021 13:39:07 przez spidi
12.06.2021 15:01
[#17]
Re: Wicher 1220EC
@lukzer, post #15
Ja to mam trochę inaczej zrobione. Pamięć jest taktowana zegarem 100MHz, pamięci są z serii 7ns, i przy takim zegarze CAS Latency można ustawić na 2 (większe zegary dla tych pamięci wymuszają CAS Latency 3, a to już niezbyt pasuje do m68k). Cały dostęp do pamięci jest ustawiany zgodnie z poszczególnymi timingami owej pamięci (używam 2 modeli i nie robię żadnych skrótów). Dodatkowo dostępy do danych pamięci mam synchronizowane z zegarem CPU i cyklami procesora, co zapobiega ewentualnym problemom.
W moim przypadku procek czeka, aż pamięć (właściwie cykl dostępu do pamięci) go zwolni.
W moim przypadku procek czeka, aż pamięć (właściwie cykl dostępu do pamięci) go zwolni.
12.06.2021 15:15
[#18]
Re: Wicher 1220EC
@spidi, post #17
Ciekawe podejście .. uniwersalne.. chociaż ja widzę jedna wade takiego rozwiązania czyli optymalizacja i raczej na pewno nie zejdziesz do 0WS przy 33MHz ale dla niższych częstotliwości jak najbardziej ..
Ogólnie to bardzo fajnie ze pojawiają się kolejne dopalki do A1200 ..może następne będzie 040 :)
Ogólnie to bardzo fajnie ze pojawiają się kolejne dopalki do A1200 ..może następne będzie 040 :)
12.06.2021 15:40
[#20]
Re: Wicher 1220EC
@lukzer, post #18
Pierwsza sprawa, to takie rozwiązanie załatwia mi zmianę pamięci na innego producenta z marszu, a obecnie przy brakach w dostawach części elektronicznych jest to plus
Drugi plus, to mniejsze problemy ze zmianą w locie częstotliwości taktowania procka.
Co do optymalizacji, to zawsze coś da się zrobić
Drugi plus, to mniejsze problemy ze zmianą w locie częstotliwości taktowania procka.
Co do optymalizacji, to zawsze coś da się zrobić
12.06.2021 18:06
[#25]
Re: Wicher 1220EC
@mmarcin2741, post #23
Takie coś już było .
Projekt jest dostępny w sieci.
Kolega Strim zrobił i Jarobo .
link
ppa-pcmcia-sram
Ostatnia aktualizacja: 12.06.2021 18:11:55 przez Dorian3d
Projekt jest dostępny w sieci.
Kolega Strim zrobił i Jarobo .
link
ppa-pcmcia-sram
Ostatnia aktualizacja: 12.06.2021 18:11:55 przez Dorian3d
12.06.2021 18:26
[#26]
Re: Wicher 1220EC
@Dorian3d, post #25
Tak wiem, że było i mam, ale tylko 1 sztukę Sakury 4mb.
Sytuacja była taka, że Strim i Jarob zapowiedzieli
od razu, że zrobią drugą wersję tej karty - miała być
chyba z lanem, ale nie jestem pewien.
To pomyślałem, że kupię 1 sztukę, a jak wyjdzie
nowa wersje, to się dokupi.
Pech chciał, że druga wersja już nie powstała a orgina-
lnych kart było tylko 35 sztuk, więc wiadomo, że
rozeszły się błyskawicznie.
Ostatnia aktualizacja: 12.06.2021 18:26:59 przez mmarcin2741
Sytuacja była taka, że Strim i Jarob zapowiedzieli
od razu, że zrobią drugą wersję tej karty - miała być
chyba z lanem, ale nie jestem pewien.
To pomyślałem, że kupię 1 sztukę, a jak wyjdzie
nowa wersje, to się dokupi.
Pech chciał, że druga wersja już nie powstała a orgina-
lnych kart było tylko 35 sztuk, więc wiadomo, że
rozeszły się błyskawicznie.
Ostatnia aktualizacja: 12.06.2021 18:26:59 przez mmarcin2741
12.06.2021 19:36
[#28]
Re: Wicher 1220EC
@Dorian3d, post #27
Mam starsza, dużą wersję tego rozszerzenia do 600tki.
Tak tylko się pytam, jakie są plany producentów.
Jakby miała się pojawić ta karta, to trzebaby og-
raniczyć spożycie tego i owego, żeby finansowo się
przygotować na zakup kilku sztuk
Często przenoszę A600 z braku miejsca i rozszerzenie
na cpu może nie podołać i stracić dobry kontakt.
Tak tylko się pytam, jakie są plany producentów.
Jakby miała się pojawić ta karta, to trzebaby og-
raniczyć spożycie tego i owego, żeby finansowo się
przygotować na zakup kilku sztuk
Często przenoszę A600 z braku miejsca i rozszerzenie
na cpu może nie podołać i stracić dobry kontakt.
