Amiga 1200 po wybuchu zasilacza
Witam.
Nastał smutny dzień.
Zamówiłem TF1230 do A1200 po recapie z 2021 roku, która latała od paru miesięcy z KARTĄ CF 8GB. Oczywiście nic na niej nie robiłem oprócz gier z dyskietek, dopóki nie włożyłem 1230 z extra Fast. 3 dni temu, Amisia śmigała przepięknie na testach przez pół godziny. Złożyłem i schowałem, gdyż nie mam miejsca dedykowanego jeszcze.
Wczoraj wyciągam, podłączam i po minucie BOOM. Pierwszy raz poruszałem się z prędkością C do wyłącznika z przodu. Poleciał dym z zasilacza. Rozebrałem, znalazłem 47uF 50V kondensator, a raczej jego części.
Kupiłem Meanwell RT-50B do transplantacji. Napięcia wszystkie siedziały pięknie. Pora odpalić Amigę po przejściach.
Pstryk. Zielona dioda błysła i nic. Rozkręcam, sprawdzam ponownie napięcia itp. Wszystko perfekcyjnie. Wyciągam TF1230, kartę CF. Ruszyła po 20 sekundach. Ukazała się dyskietka. Zrobiłem test dysk, dźwięk, obraz, pamięć, wszystko OK.
Wkładam TF, Pstryk, to samo. Jak gdyby karta uwalona i jest zwarcie (czy karta czy płyta główna, nie jestem pewien).
Dobra, sprawdzę kartę CF. Pstryk, czarny ekran nie bootuje, nawet do dyskietki. Wyciągam CF i chodzi wszystko na gołej Amisi.
Zmieniam IDE adapter. Pojawiło się czerwone LED, czyli stary uwalony. Niestety karta dalej nie bootuje. Robię 3 nowe karty przez parę godzin. Żadna nie rusza oraz są niewidoczne w boot options. Uwalony układ IDE? Nie mam pojęcia, czy coś takiego jest.
Podsumowując, siedzę i martwię się. Postanowiłem napisać, może ktoś miał coś podobnego. W międzyczasie szukam kogoś w okolicy to testowania samej TF1230 i adaptera z CF.
Jezli dalej jedziesz na starym zasilaczu, wymień go dzisiaj. Dla mnie już za późno i zastanawiam się jak to ogarnąć.
Jakieś pomysły co poszło itp?
Dzięki, Spawn.
Nastał smutny dzień.
Zamówiłem TF1230 do A1200 po recapie z 2021 roku, która latała od paru miesięcy z KARTĄ CF 8GB. Oczywiście nic na niej nie robiłem oprócz gier z dyskietek, dopóki nie włożyłem 1230 z extra Fast. 3 dni temu, Amisia śmigała przepięknie na testach przez pół godziny. Złożyłem i schowałem, gdyż nie mam miejsca dedykowanego jeszcze.
Wczoraj wyciągam, podłączam i po minucie BOOM. Pierwszy raz poruszałem się z prędkością C do wyłącznika z przodu. Poleciał dym z zasilacza. Rozebrałem, znalazłem 47uF 50V kondensator, a raczej jego części.
Kupiłem Meanwell RT-50B do transplantacji. Napięcia wszystkie siedziały pięknie. Pora odpalić Amigę po przejściach.
Pstryk. Zielona dioda błysła i nic. Rozkręcam, sprawdzam ponownie napięcia itp. Wszystko perfekcyjnie. Wyciągam TF1230, kartę CF. Ruszyła po 20 sekundach. Ukazała się dyskietka. Zrobiłem test dysk, dźwięk, obraz, pamięć, wszystko OK.
Wkładam TF, Pstryk, to samo. Jak gdyby karta uwalona i jest zwarcie (czy karta czy płyta główna, nie jestem pewien).
Dobra, sprawdzę kartę CF. Pstryk, czarny ekran nie bootuje, nawet do dyskietki. Wyciągam CF i chodzi wszystko na gołej Amisi.
Zmieniam IDE adapter. Pojawiło się czerwone LED, czyli stary uwalony. Niestety karta dalej nie bootuje. Robię 3 nowe karty przez parę godzin. Żadna nie rusza oraz są niewidoczne w boot options. Uwalony układ IDE? Nie mam pojęcia, czy coś takiego jest.
Podsumowując, siedzę i martwię się. Postanowiłem napisać, może ktoś miał coś podobnego. W międzyczasie szukam kogoś w okolicy to testowania samej TF1230 i adaptera z CF.
Jezli dalej jedziesz na starym zasilaczu, wymień go dzisiaj. Dla mnie już za późno i zastanawiam się jak to ogarnąć.
Jakieś pomysły co poszło itp?
Dzięki, Spawn.
25.06.2022 18:12
[#2]
Re: Amiga 1200 po wybuchu zasilacza
@RetroSpawn, post #1
Sprawdź czy nie ma zwarcia między linią 5V, 3.3V i GND na TFie. Najlepiej sprawdzić to na regulatorze napięcia.
Pokaż ten uszkodzony adapter CF-IDE z dwóch stron. Nie ma tam za dużo elementów i nie ma za bardzo co się uszkodzić(opornik, kondensator,led). Jeśli led się przepalił, to musiało pujść duże przepięcie, a to daje kiepskie perspektywy.
Pokaż ten uszkodzony adapter CF-IDE z dwóch stron. Nie ma tam za dużo elementów i nie ma za bardzo co się uszkodzić(opornik, kondensator,led). Jeśli led się przepalił, to musiało pujść duże przepięcie, a to daje kiepskie perspektywy.
26.06.2022 15:09
[#5]
Re: Amiga 1200 po wybuchu zasilacza
@snifferman, post #2
Dzięki za pomoc. Robię właśnie inspekcje wszystkiego, sprawdzam ciągłość itp. Już na pierwszy rzut oka widać wyłamane piny na IDE.
Gniazdo do wymiany. Mam nadzieję, że to jedyny powód, że nie startuje z CF.
Co do TerribleFire, nie wiem gdzie to sprawdzić. Załączam zdjęcia płytki, nie widzę niczego nie tak gołym okiem.
Gniazdo do wymiany. Mam nadzieję, że to jedyny powód, że nie startuje z CF.
Co do TerribleFire, nie wiem gdzie to sprawdzić. Załączam zdjęcia płytki, nie widzę niczego nie tak gołym okiem.
26.06.2022 19:43
[#12]
Re: Amiga 1200 po wybuchu zasilacza
@wali7, post #11
Na pewno warto na mim pomierzyć napięcia.
Może najpierw lepiej sprawdzić czy nie ma na nim zwarć. Całe turbo nie jest dobrze umyte z Fluxa.
Kondensatory wyglądają na wymienione, a ten podejrzany o spuchnięcie, to raczej tylko złudzenie na fotce. Najlepiej jak by zrobić jego fotki pod innymi kątami.
Przydałoby się też zdjęcie złącza krawędziowego gdzie przychodzi turbo. Może jest w podobnym stanie, co złącze IDE
Zapobiegawczo można przetrzeć gumką do mazania z obu stron. Przy turbo też by można sprawdzić, czy przy myciu PCB flux nie dostał się do konektora. Zanim zaczniesz cokolwiek grzebać na turbo, sprawdź czy nie ma zwarcia na stabilizatorze i jeśli ok, to pomierz napięcia.
Piny od IDE nie połamały się od awarii zasilacza i wygląda na to, że Amiga żyje i nic się nie popaliło. Może masz szczęście i tak naprawdę tylko zasilacz siadł, a pozostałe usterki to zbieg innych problemów w czasie
Ostatnia aktualizacja: 26.06.2022 19:53:10 przez snifferman
26.06.2022 21:15
[#13]
Re: Amiga 1200 po wybuchu zasilacza
@wali7, post #11
Hmm, patrząc na zdjęcia po dostawie:
Faktycznie jakaś niedoczyszczona ta karta od początku była.
Sprawdziłem ten kondensator, wygląda jednak normalnie. Zdjęcie przed uszkodzeniem:
Dalej nie wiem gdzie sprawdzić zwarcie linii zasilania na TF.
Bonus zdjęcie tego kondensatora z zasilacza 312503-02 :
Jak narazie wysyłam płytę do wymiany całego IDE. Z kartą nie wiem co będzie. Dziś robiłem testy pamieci, obrazu itp wszystko wygląda OK, ale muszę potwierdzić u jakiegos eksperta.
Faktycznie jakaś niedoczyszczona ta karta od początku była.
Sprawdziłem ten kondensator, wygląda jednak normalnie. Zdjęcie przed uszkodzeniem:
Dalej nie wiem gdzie sprawdzić zwarcie linii zasilania na TF.
Bonus zdjęcie tego kondensatora z zasilacza 312503-02 :
Jak narazie wysyłam płytę do wymiany całego IDE. Z kartą nie wiem co będzie. Dziś robiłem testy pamieci, obrazu itp wszystko wygląda OK, ale muszę potwierdzić u jakiegos eksperta.
26.06.2022 21:19
[#14]
Re: Amiga 1200 po wybuchu zasilacza
@snifferman, post #12
Zanim zaczniesz cokolwiek grzebać na turbo, sprawdź czy nie ma zwarcia na stabilizatorze i jeśli ok, to pomierz napięcia.
Mógłbyś mniej więcej określić w którym miejscu jest stabilizator?
Nie wiem jak podejść do pomiaru napięć, gdyż Amiga nie wstaje z włożoną kartą na slot.
26.06.2022 21:22
[#15]
Re: Amiga 1200 po wybuchu zasilacza
@wali7, post #11
Cała ta karta wygląda jakby ktoś ją czyścił z fluksa w trybie mocno oszczędnościowym.
Miałem/mam masę sprzętów, gdzie elektronika była aż brązowa
of pozostawionego fluxa. Nie sprawia to problemów.
A wyczyszczenie 30 leteniego, zeschniętego topnika z płytki to
istna walka z wiatrakami, cała buteleczka ipa poszła a i tak
się kleiło.
26.06.2022 21:32
[#16]
Re: Amiga 1200 po wybuchu zasilacza
@mmarcin2741, post #15
Są topniki, które są agresywne dla miedzi. Te stare na bazie kalafoni raczej nie są szkodliwe.
Myć najlepiej w myjce ultradźwiękowej, a jak nie masz, to chociaż pomoczyć w jakimś pojemniku.

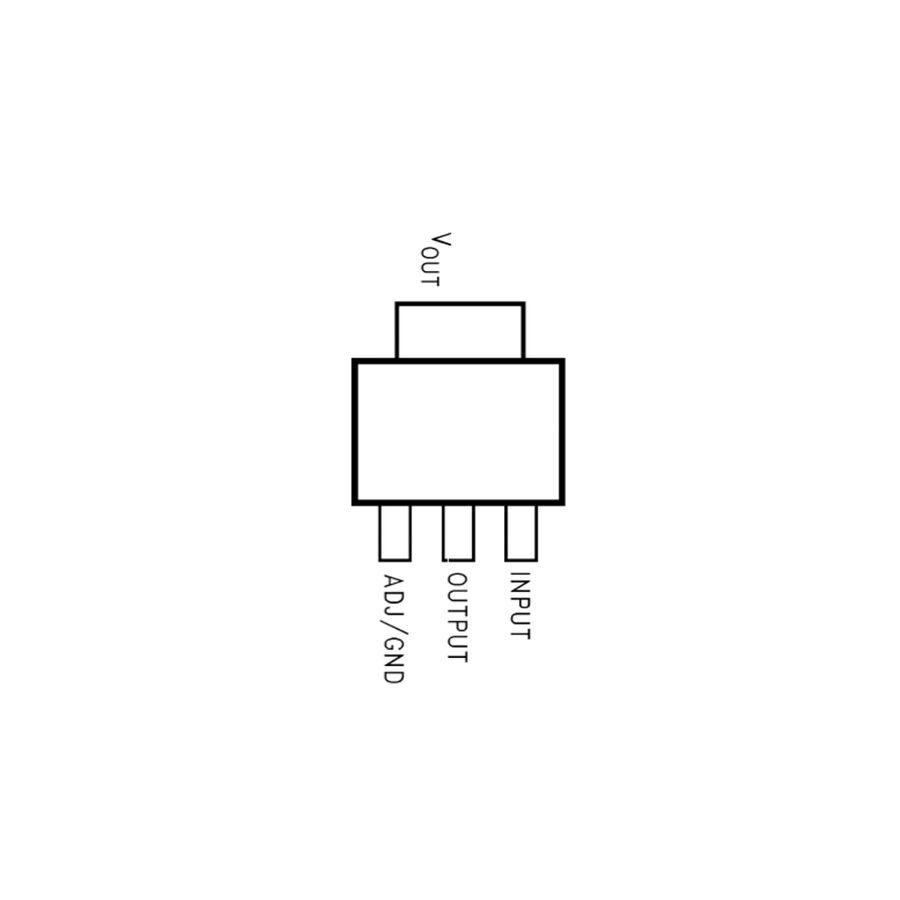

Regulator napięcia jest na spodzie PCB nad oscylatorem i pomiędzy dwoma kondensatorami. Ma obudowe SOT-223 o ile dobrze widzę.
