25.05.2020 11:25
[#1]
Przeróbka radeona - potrzebna pomoc
xangel
autor wątku
autor wątku
Hej
Mam kilka Radeonów, które chciałbym doprowadzić do używalności w PowerMAC G5:
Biosy z tej strony:
http://themacelite.wikidot.com/wikidownloads2
Czy ktoś może mi na 100% podpowiedzieć, które biosy wgrać do których kart, aby to ruszyło? Czy będę musiał przelutować jeszcze jakieś zworki? Jeśli tak to które?
Nie boję się uwalić kart, dumpy mam już zrobione, programator posiadam, więc nawet w razie W to poradzę sobie z przywróceniem ich do życia, na czym w sumie mi nie zależy, aby działały w PC - mają działać w PowerMAC G5 :)
W razie czego mogę wymienić kości na większe, aby nie wgrywać biosów reduced - chcę pełną funkcjonalność.
Proszę o pomoc bardziej doświadczonych kolegów.
Mam kilka Radeonów, które chciałbym doprowadzić do używalności w PowerMAC G5:
Biosy z tej strony:
http://themacelite.wikidot.com/wikidownloads2
Czy ktoś może mi na 100% podpowiedzieć, które biosy wgrać do których kart, aby to ruszyło? Czy będę musiał przelutować jeszcze jakieś zworki? Jeśli tak to które?
Nie boję się uwalić kart, dumpy mam już zrobione, programator posiadam, więc nawet w razie W to poradzę sobie z przywróceniem ich do życia, na czym w sumie mi nie zależy, aby działały w PC - mają działać w PowerMAC G5 :)
W razie czego mogę wymienić kości na większe, aby nie wgrywać biosów reduced - chcę pełną funkcjonalność.
Proszę o pomoc bardziej doświadczonych kolegów.
25.05.2020 11:50
[#2]
Re: Przeróbka radeona - potrzebna pomoc
@xangel, post #1
No to po kolei:
Radeon 9800 na "prostokątnych" kościach TSOP nie da się zaflaszować tak, żeby zadziałał.
Radeon 9600 - to zawsze jest loteria. Może się da, a może nie. Generalnie lepiej unikać tych kart.
Radeon 9200 - powinny się dać "flasznąć". Ale 9200 trzeba zrobić "Mac compatibility mod" polegający na przestawieniu jednego rezystora z tyłu karty.
Więcej szczegółów w artykule w czwartym numerze czasopisma "Amiga NG" (za darmo, to numer archiwalny).
Radeon 9800 na "prostokątnych" kościach TSOP nie da się zaflaszować tak, żeby zadziałał.
Radeon 9600 - to zawsze jest loteria. Może się da, a może nie. Generalnie lepiej unikać tych kart.
Radeon 9200 - powinny się dać "flasznąć". Ale 9200 trzeba zrobić "Mac compatibility mod" polegający na przestawieniu jednego rezystora z tyłu karty.
Więcej szczegółów w artykule w czwartym numerze czasopisma "Amiga NG" (za darmo, to numer archiwalny).
25.05.2020 13:20
[#9]
Re: Przeróbka radeona - potrzebna pomoc
xangel
autor wątku
autor wątku
@recedent, post #8
Czyli mam rozumieć, że z tymi kartami co mam to dupa w tym kompie?
A do G4 któraś podejdzie?
Poza tym na razie udało się zmusić tego czerwonego 9000 ze złotymi radiatorami i wsadem Retail Radeon 9000 136 AGP 2x/4x 275/250 MHz 128MB TSOP DDR 128KB do wyświetlenia czegoś takiego:
A do G4 któraś podejdzie?
Poza tym na razie udało się zmusić tego czerwonego 9000 ze złotymi radiatorami i wsadem Retail Radeon 9000 136 AGP 2x/4x 275/250 MHz 128MB TSOP DDR 128KB do wyświetlenia czegoś takiego:
25.05.2020 13:44
[#10]
Re: Przeróbka radeona - potrzebna pomoc
@xangel, post #9
Czemu od razu "dupa"? Masz prawie pewność że 9200 pójdą po flaszu i "resistor modzie" oraz prawie pewność, że 9550 nie pójdzie.
9000 z dobrym flashem powinna zadziałać z G4. Ale jeśli potrzebujesz karty do PowerMaca G4 to mogę Ci w kosztach wysyłki oddać oryginalnego makowego 9000 Pro.
9000 z dobrym flashem powinna zadziałać z G4. Ale jeśli potrzebujesz karty do PowerMaca G4 to mogę Ci w kosztach wysyłki oddać oryginalnego makowego 9000 Pro.
25.05.2020 14:13
[#11]
Re: Przeróbka radeona - potrzebna pomoc
xangel
autor wątku
autor wątku
@recedent, post #10
9550 mam chyba walniętą - przeważnie nie wykrywa mi się w kompie albo nie daje obrazu. Ale udało mi się dumpa z niej zrobić.

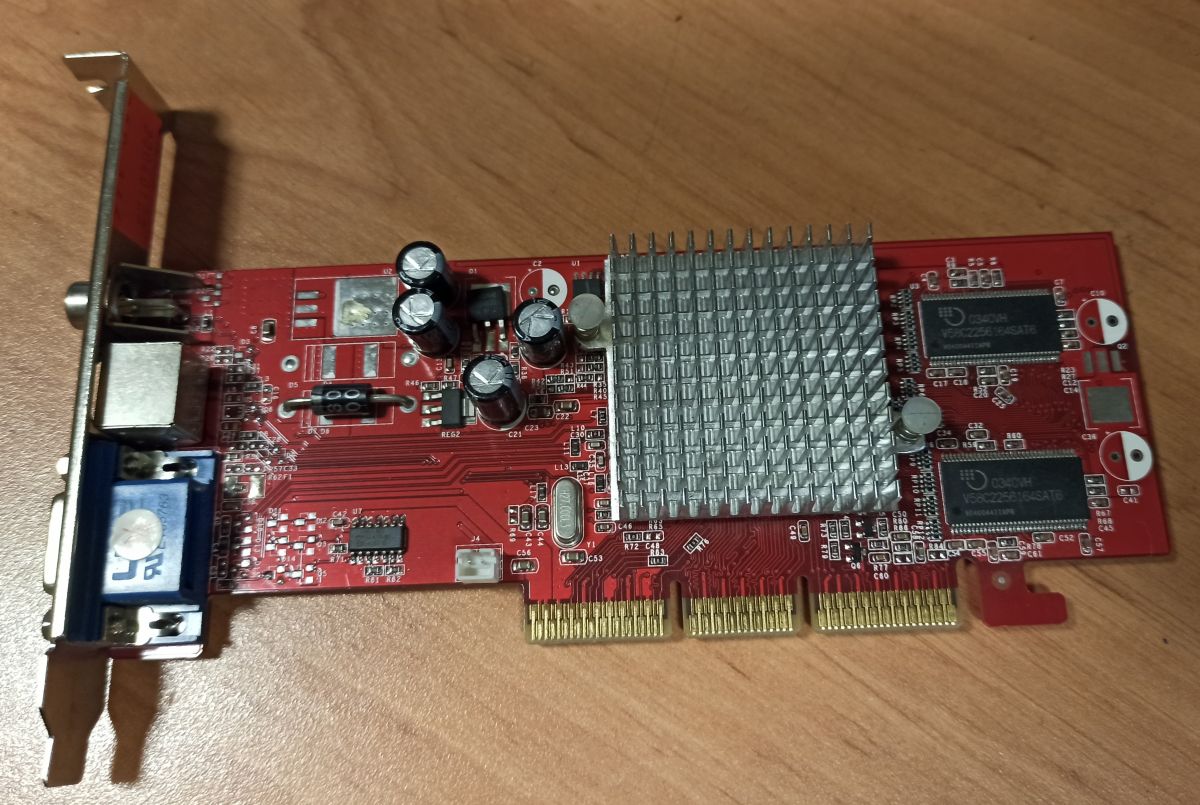

W takim razie do walki zostają dwie sztuki 9200SE Noname oraz His Radeon 9200 (nie wiadomo czy SE czy nie). HIS mogę zaflashować czymkolwiek ale nie dostaję obrazu. Noname nie chcą mi się flashować, wywalają błąd 0FL01 - z tego co czytałem trzeba trzecią nogę flasha podpiąć do 8 nogi. Sprawdzałem miernikiem i zarówno w HIS jak i w tych czerwonych noname trzecia noga jest połączona z 8 nogą więc nie wiem, czemu nie idzie. Ostatecznie wylutuję i sfashuję na programatorze, ale żeby uniknąć wielokrotnego lutowania chcę zapytać, czy posiada ktoś pewny wsad i wie, który rezystor przestawić?
Za kartę do G4 na razie dziękuję, teraz walczę z tym G5. Mam pod ręką dwie takie maszyny (niestety z FX5200), dostałem 6 pecetowych Radeonów na biurko z prośbą: zrób coś z tym :)
Ostatnia aktualizacja: 25.05.2020 14:17:59 przez xangel
W takim razie do walki zostają dwie sztuki 9200SE Noname oraz His Radeon 9200 (nie wiadomo czy SE czy nie). HIS mogę zaflashować czymkolwiek ale nie dostaję obrazu. Noname nie chcą mi się flashować, wywalają błąd 0FL01 - z tego co czytałem trzeba trzecią nogę flasha podpiąć do 8 nogi. Sprawdzałem miernikiem i zarówno w HIS jak i w tych czerwonych noname trzecia noga jest połączona z 8 nogą więc nie wiem, czemu nie idzie. Ostatecznie wylutuję i sfashuję na programatorze, ale żeby uniknąć wielokrotnego lutowania chcę zapytać, czy posiada ktoś pewny wsad i wie, który rezystor przestawić?
Za kartę do G4 na razie dziękuję, teraz walczę z tym G5. Mam pod ręką dwie takie maszyny (niestety z FX5200), dostałem 6 pecetowych Radeonów na biurko z prośbą: zrób coś z tym :)
Ostatnia aktualizacja: 25.05.2020 14:17:59 przez xangel
25.05.2020 15:18
[#13]
Re: Przeróbka radeona - potrzebna pomoc
xangel
autor wątku
autor wątku
@recedent, post #12
Przeczytałem przeczytałem ale:
W mojej grafice rezystory są inaczej ponumerowane (bo to inne PCB niż w zalinkowanym artykule) - to jest chyba oczywiste?
Mam flash 128kb więc nie muszę wgrywać biosu odchudzonego - to jest chyba oczywiste?
FLASHROM.EXE, którego używam, flashuje połowę grafik, a połowy nie, więc to chyba nie jego wina? W każdym razie tego opornego 9200SE noname będę robił na programatorze - kość mam już wylutowaną. Ale potrzebuję wiedzieć, który mam wgrać flash no i potem który rezystor przelutować.
Do wyboru mam dwa pliki:
Retail Radeon 9200 127 PCI & AGP 2x/4x/8x 250/200 MHz 128MB TSOP DDR 128KB Download (ZIP)
Retail Radeon 9200 201 PCI & AGP 2x/4x/8x 250/200 MHz 128MB TSOP DDR 128KB Download (ZIP)
Dlatego napisałem ten wątek, bo może ktoś już robił konkretnie te modele karty, które mam na biurku i nie będę musiał wyważać otwartych drzwi.
O co chodzi z tymi rewizjami 127 i 201? Może da się to gdzieś podpatrzeć w moim zrzucie z karty i wtedy nie będzie dylematu, który wgrać?
Ostatnia aktualizacja: 25.05.2020 15:30:45 przez xangel
W mojej grafice rezystory są inaczej ponumerowane (bo to inne PCB niż w zalinkowanym artykule) - to jest chyba oczywiste?
Mam flash 128kb więc nie muszę wgrywać biosu odchudzonego - to jest chyba oczywiste?
FLASHROM.EXE, którego używam, flashuje połowę grafik, a połowy nie, więc to chyba nie jego wina? W każdym razie tego opornego 9200SE noname będę robił na programatorze - kość mam już wylutowaną. Ale potrzebuję wiedzieć, który mam wgrać flash no i potem który rezystor przelutować.
Do wyboru mam dwa pliki:
Retail Radeon 9200 127 PCI & AGP 2x/4x/8x 250/200 MHz 128MB TSOP DDR 128KB Download (ZIP)
Retail Radeon 9200 201 PCI & AGP 2x/4x/8x 250/200 MHz 128MB TSOP DDR 128KB Download (ZIP)
Dlatego napisałem ten wątek, bo może ktoś już robił konkretnie te modele karty, które mam na biurku i nie będę musiał wyważać otwartych drzwi.
O co chodzi z tymi rewizjami 127 i 201? Może da się to gdzieś podpatrzeć w moim zrzucie z karty i wtedy nie będzie dylematu, który wgrać?
Ostatnia aktualizacja: 25.05.2020 15:30:45 przez xangel
25.05.2020 15:41
[#14]
Re: Przeróbka radeona - potrzebna pomoc
@xangel, post #13
W mojej grafice rezystory są inaczej ponumerowane (bo to inne PCB niż w zalinkowanym artykule) - to jest chyba oczywiste?
Niezbyt. Powinien być na PCB rezystor oznaczony jako R229/R230. A w każdym razie - był na każdym Radeonie 9200, który miałem okazję oglądać.
Odnośnie programu i jego "winy" - miałem taki przypadek, że na nowszej wersji ATIFLASH wsad nie chciał się wgrać, a na starszej poszedł. Czyli chyba wina programu?
"Rewizję" chyba da się odczytać z tego wsadu, który tam jest wgrany w tym momencie. Co mówi ATIFLASH?
Ostatnia aktualizacja: 25.05.2020 15:43:30 przez recedent
25.05.2020 15:51
[#15]
Re: Przeróbka radeona - potrzebna pomoc
xangel
autor wątku
autor wątku
@recedent, post #14
Poszukam tego rezystora - być może mimo różnych grafik tak samo numerowali, w sensie, że rżnęli z referencyjnej :) Chociaż te czerwone noname mają na 100% inaczej nazywane, bo lecą nazwy rezystorów typu SR39 itp.
Używam flashrom.exe pod dosem. Atiflash jest windowsowy z tego co widzę, więc działam pod DOS-em.
Flashrom -i pokazuje:
adapter: 0
bn: 02
dn: 00
dID: 5964
asic: RV280
flash oraz id - nic nie pokazuje
flash type: AT25F1024/c
lock: yes
romsize 0x20000
Jest to wersja Flashrom 2.40
Wrzucić dumpy z tych czerwonych 9200SE noname?
Ostatnia aktualizacja: 25.05.2020 15:52:00 przez xangel
Używam flashrom.exe pod dosem. Atiflash jest windowsowy z tego co widzę, więc działam pod DOS-em.
Flashrom -i pokazuje:
adapter: 0
bn: 02
dn: 00
dID: 5964
asic: RV280
flash oraz id - nic nie pokazuje
flash type: AT25F1024/c
lock: yes
romsize 0x20000
Jest to wersja Flashrom 2.40
Wrzucić dumpy z tych czerwonych 9200SE noname?
Ostatnia aktualizacja: 25.05.2020 15:52:00 przez xangel
25.05.2020 19:04
[#21]
Re: Przeróbka radeona - potrzebna pomoc
xangel
autor wątku
autor wątku
@recedent, post #20
Brawo!
To teraz poproszę znaleźć w moich:
Już wiem, dlaczego FLASHROM nie mógł sflashować tej karty - ponieważ flash to jakieś tanie g...o jakiejś nieznanej firmy :) Żadne tam MX czy ST. Wlutowałem teraz MX, jutro będę walczył. No ale dalej pozostaje problem rezystora.
Czy ktoś wie, jak zachowa się karta z wgranym biosem od Maczka, ale bez przestawionego rezystora?
To teraz poproszę znaleźć w moich:
Już wiem, dlaczego FLASHROM nie mógł sflashować tej karty - ponieważ flash to jakieś tanie g...o jakiejś nieznanej firmy :) Żadne tam MX czy ST. Wlutowałem teraz MX, jutro będę walczył. No ale dalej pozostaje problem rezystora.
Czy ktoś wie, jak zachowa się karta z wgranym biosem od Maczka, ale bez przestawionego rezystora?
25.05.2020 19:21
[#22]
Re: Przeróbka radeona - potrzebna pomoc
@xangel, post #21

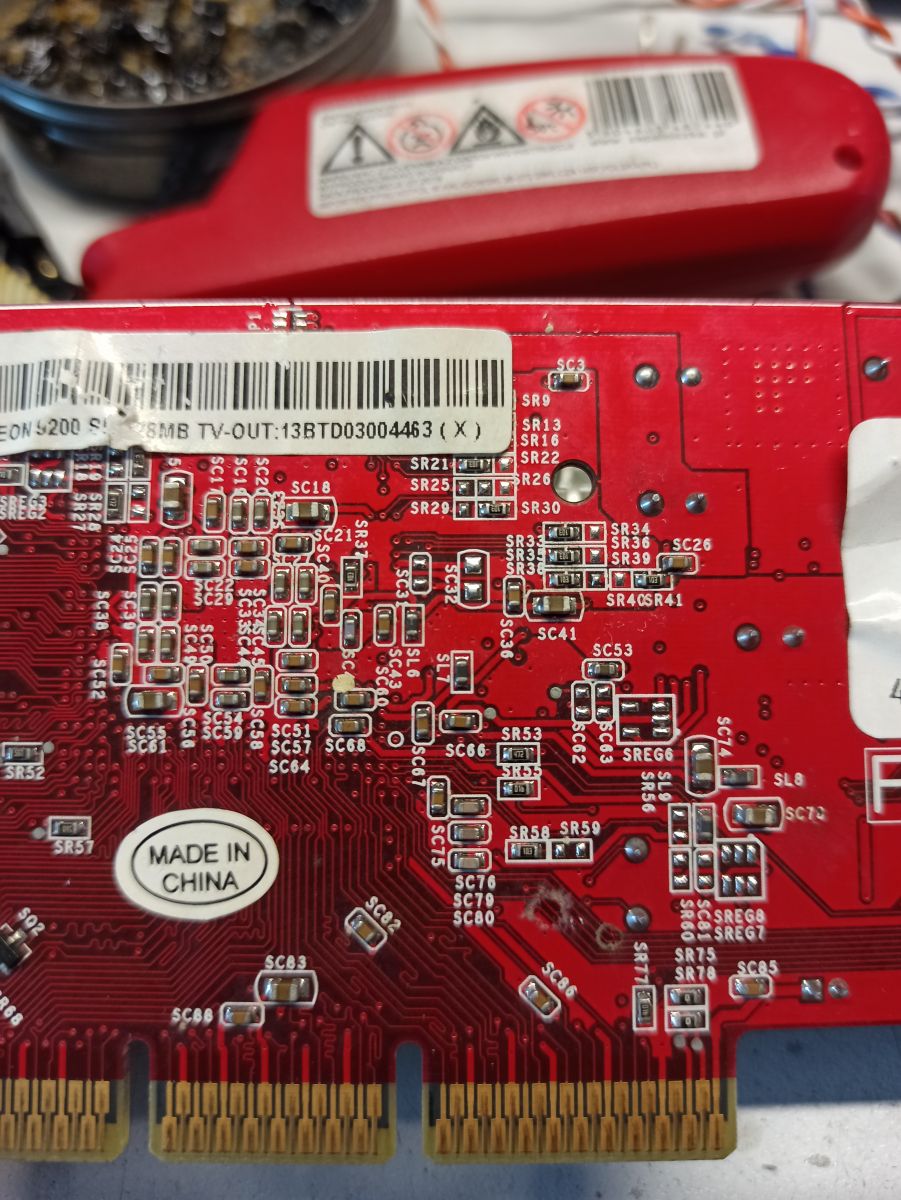

Najprawdopodobniej SR29 i SR30:
No tutaj to kryszałowa kula i nie pomoże, ALE (zawsze jest jakieś ale ;) ) mając trochę czasu można wypikać miernikiem, która to ze zworek:
recedent:
Dziękuję, dziękuję. Talon ten chcę przekazać na dom dziecka pod wezwaniem Matki Boskiej Amigowskiej w Komodornikach Wielkich.
Ostatnia aktualizacja: 25.05.2020 19:34:47 przez panti1801
No tutaj to kryszałowa kula i nie pomoże, ALE (zawsze jest jakieś ale ;) ) mając trochę czasu można wypikać miernikiem, która to ze zworek:
recedent:
Dziękuję, dziękuję. Talon ten chcę przekazać na dom dziecka pod wezwaniem Matki Boskiej Amigowskiej w Komodornikach Wielkich.
Ostatnia aktualizacja: 25.05.2020 19:34:47 przez panti1801
25.05.2020 19:50
[#23]
Re: Przeróbka radeona - potrzebna pomoc
xangel
autor wątku
autor wątku
@panti1801, post #22

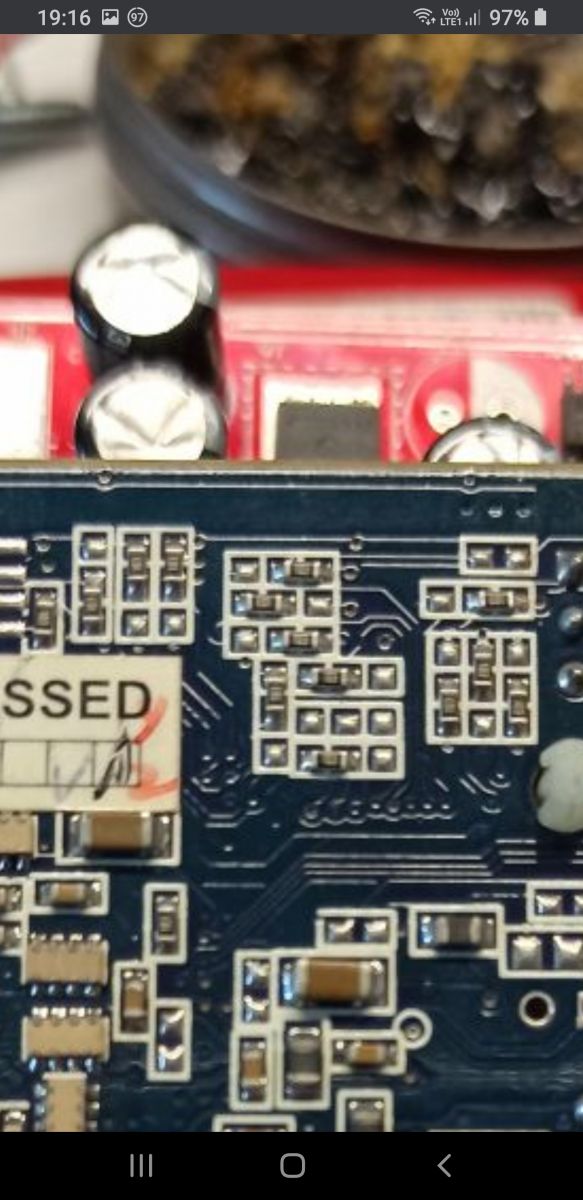

SR29 SR30 - też o nich myślałem, tylko u mnie one już są w pozycji SR30.
Co masz na myśli, że wypikać? Te zworki podwieszają pewnie jakąś nogę grafy do odpowiedniego stanu logicznego, więc gdybym wiedział, do której nogi w scalaku graficznym mają iść i miał takie dwie grafy na zniszczenie, to bym pewnie znalazł :) Inaczej niewykonalne.
Co masz na myśli, że wypikać? Te zworki podwieszają pewnie jakąś nogę grafy do odpowiedniego stanu logicznego, więc gdybym wiedział, do której nogi w scalaku graficznym mają iść i miał takie dwie grafy na zniszczenie, to bym pewnie znalazł :) Inaczej niewykonalne.
25.05.2020 20:01
[#24]
Re: Przeróbka radeona - potrzebna pomoc
@xangel, post #23
Tak jak piszesz, trzeba by wypikać na "wiadomej" karcie co podciąga ten rezystor i wtedy poszukać tego pinu na tej niebieskiej karcie.
Nie wiem na czym polega ten mod, w sensie jak docelowo ma być ten rezystor ustawiony, ale u Ciebie podciąga on pin do masy, u recedenta podciąga do Vcc. Oczywiście jeśli te SR29 i 30 to prawidłowe pola.
Nie wiem na czym polega ten mod, w sensie jak docelowo ma być ten rezystor ustawiony, ale u Ciebie podciąga on pin do masy, u recedenta podciąga do Vcc. Oczywiście jeśli te SR29 i 30 to prawidłowe pola.
25.05.2020 20:07
[#25]
Re: Przeróbka radeona - potrzebna pomoc
xangel
autor wątku
autor wątku
@panti1801, post #24
Bardziej chodzi o to, że ten rezystor podciąga jakiś pin (pad), który jest pod scalakiem BGA, więc bez zdjęcia scalaka nie dowiemy się który. Potem na "nieznanej" karcie też trzeba by zdjąć scalak BGA i sprawdzić nasz już wtedy znany pad BGA do których idzie rezystorów. Bez sprzętu BGA wiąże się to ze zniszczeniem dwóch kart - bez sensu. A ze sprzętem BGA to i tak będzie sztuka dla sztuki.
Tak więc ten pomysł odpada, a za dużo jest tych rezystorów, aby je w ciemno przestawiać - gdyby było 3szt to jeszcze jeszcze ale przy 15 to nie ma sensu.
Ponawiam pytanie - ktoś wie, jak zachowa się karta z wgranym już poprawnym biosem, ale nie przestawionym rezystorem?
Tak więc ten pomysł odpada, a za dużo jest tych rezystorów, aby je w ciemno przestawiać - gdyby było 3szt to jeszcze jeszcze ale przy 15 to nie ma sensu.
Ponawiam pytanie - ktoś wie, jak zachowa się karta z wgranym już poprawnym biosem, ale nie przestawionym rezystorem?
25.05.2020 20:49
[#27]
Re: Przeróbka radeona - potrzebna pomoc
@xangel, post #21
Na themacelite piszą:
Więc możliwe, że na Twoich kartach (które nie są oparte na karcie referencyjnej) akurat jest jak trzeba. Chyba nic w powietrze nie wyleci jak będzie nie przestawione (najwyżej nie zadziała).
To the best of my knowledge, these resistors must be in the correct positions for any 9200 or 9250 AGP or PCI card (built on the ATI reference board design) to work when flashed with a Mac ROM. Some cards are built on other board designs, and may or may not have different resistors that may be just fine, or may need to be moved.
Więc możliwe, że na Twoich kartach (które nie są oparte na karcie referencyjnej) akurat jest jak trzeba. Chyba nic w powietrze nie wyleci jak będzie nie przestawione (najwyżej nie zadziała).
25.05.2020 21:56
[#28]
Re: Przeróbka radeona - potrzebna pomoc
xangel
autor wątku
autor wątku
@recedent, post #27
W powietrze nie wyleci, bo już 50 razy wtykałem te karty :)
Bardziej interesuje mnie odpowiedź typu: będzie obraz w Morhosie ale nie będzie w EFI czy coś w ten deseń - wtedy będę miał punkt zaczepienia.
Czy u nas naprawdę nikt nie modował jakiegoś HISa czy PowerColora czy Gigabyte'a? Wszyscy modowali referencyjną kartę?
Bardziej interesuje mnie odpowiedź typu: będzie obraz w Morhosie ale nie będzie w EFI czy coś w ten deseń - wtedy będę miał punkt zaczepienia.
Czy u nas naprawdę nikt nie modował jakiegoś HISa czy PowerColora czy Gigabyte'a? Wszyscy modowali referencyjną kartę?
25.05.2020 22:13
[#29]
Re: Przeróbka radeona - potrzebna pomoc
@xangel, post #28
Ja flaszowałem ze dwa Radki 9200, w jednym i drugim były rezystory opisane. Trzeci (ten, który masz na moim zdjęciu - również opisany) to właśnie karta PowerColor, której z jakiegoś powodu nie flaszowałem (a może nie działała?), w każdym razie wylutowałem sobie z niej złącze D-SUB.
Jeśli karta nie będzie mieć moda, albo będzie mieć niewłaściwy BIOS to stawiam, że nie zainicjalizuje obrazu (czyli dostaniesz black screena).
P.S. I nie EFI, tylko Open Firmware :)
Ostatnia aktualizacja: 25.05.2020 22:14:45 przez recedent
Jeśli karta nie będzie mieć moda, albo będzie mieć niewłaściwy BIOS to stawiam, że nie zainicjalizuje obrazu (czyli dostaniesz black screena).
P.S. I nie EFI, tylko Open Firmware :)
Ostatnia aktualizacja: 25.05.2020 22:14:45 przez recedent
25.05.2020 22:29
[#30]
Re: Przeróbka radeona - potrzebna pomoc
xangel
autor wątku
autor wątku
@recedent, post #29
No najczęściej nie mam obrazu, poza jedną kartą, o której już wcześniej pisałem czyli ten Radeon ze złotymi radiatorami, gdzie mam jakby tło, ale w paski. Przynajmniej po kolorze i odcieniu tak sądzę, że jest to tło od jabłka :)
Myślałem, że w starych Macach było właśnie EFI zamiast biosu - chodzi mi o to coś z logiem jabłka, gdzie mogę wybrać urządzenie do bootowania, gdzie pokazuje, że nie ma napędu itp.
Myślałem, że w starych Macach było właśnie EFI zamiast biosu - chodzi mi o to coś z logiem jabłka, gdzie mogę wybrać urządzenie do bootowania, gdzie pokazuje, że nie ma napędu itp.
