Opis

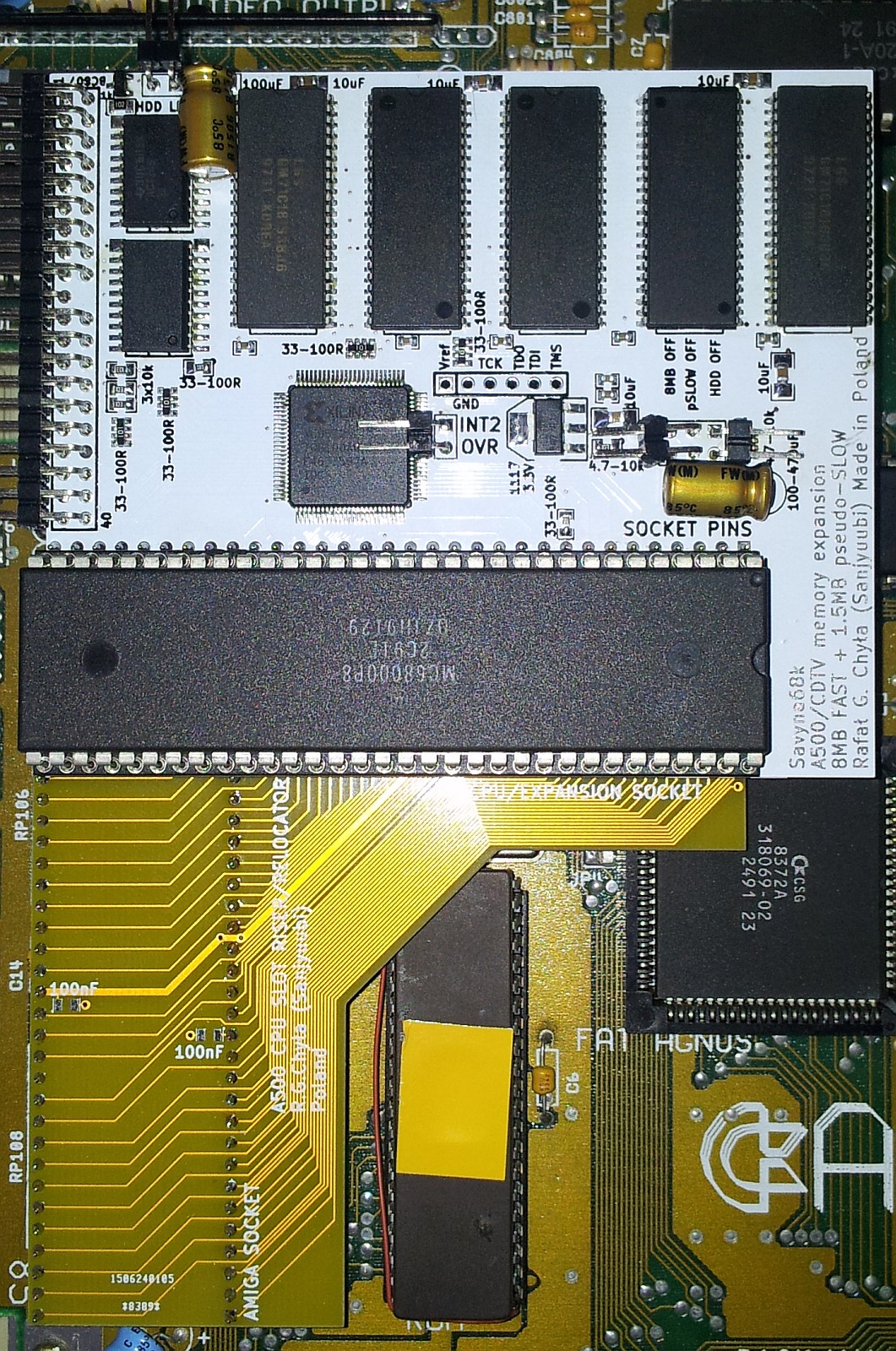

Wersja finalna rozszerzenia pamięci 9.5 MB dla A500/CDTV z riserem.
Obrazki w kategorii Sprzęt / sanjyuubi
13.08.2015 13:15
[#3]
Savyna68k w. finalna
Jest bo inaczej koliduje z klawiaturę jeśli podniesie się PCB aby włożyć kość flash zamiast kickstartu.
:)
31.08.2015 11:38
[#8]
Savyna68k w. finalna
tylko zastanawiam się czemu upierasz się przy tych bańkach THT, dwa tantale SMD 100uF znacząco nie wpłynęły by na ogólne koszty
Ostatnia aktualizacja: 31.08.2015 11:40:12 przez Kilos
31.08.2015 18:20
[#9]
Savyna68k w. finalna
Bo bańki THT są tańsze niż ich tantalowe odpowiedniki i w dodatku tantale trzeba dobierać na przynajmniej dwa razy większe napięcie, bo są podatne na temperaturę przez co znów rośnie koszt dużych tantali. Pady pod dużego tantala zajmują też więcej miejsca na PCB.
Ostatnia aktualizacja: 31.08.2015 18:31:36 przez sanjyuubi
Ostatnia aktualizacja: 31.08.2015 18:31:36 przez sanjyuubi
31.08.2015 22:34
[#10]
Savyna68k w. finalna
47uF/10V w rozmiarze B (3.5x2.8x1.9mm), 125°C kosztuje w detalu 85 groszy, taki sam 100uF to ~1,20zł, zwykłe przewlekane na pewno bedą tańsze, ale ja wiem...
01.09.2015 17:24
[#11]
Savyna68k w. finalna
Tam są kondensatory 220uF 105°C( ok 25gr/szt, tantal 10V ponad 2zł w TME), a docelowo myślę o 470uF.
01.09.2015 19:33
[#12]
Savyna68k w. finalna
w TME bywa, że najtaniej nie jest, ale zależy to też od manufaktury samych kondensatorów, ja właśnie dziś kupowałem 220uF/10V na shop.tvsat.com.pl po 1zł, ale to już będzie rozmiar D, bynajmniej nie przekonuję tym bardziej jeśli chcesz tam dać 470uF
01.09.2015 21:33
[#13]
Savyna68k w. finalna
Generalnie, to szczegół, w 9T dałem np kondensator 1500uF z małym ESR, który kosztował chyba 1zł. Póki co, na razie THT mi nie przeszkadza, mniejsze wartości daję przeważnie w SMD.
03.09.2015 10:12
[#16]
Savyna68k w. finalna
no bogatemu to nikt niczego, może nawet smarować sobie masłem roślinnym zamiast Benecolu z oliwą z oliwek
