Opis

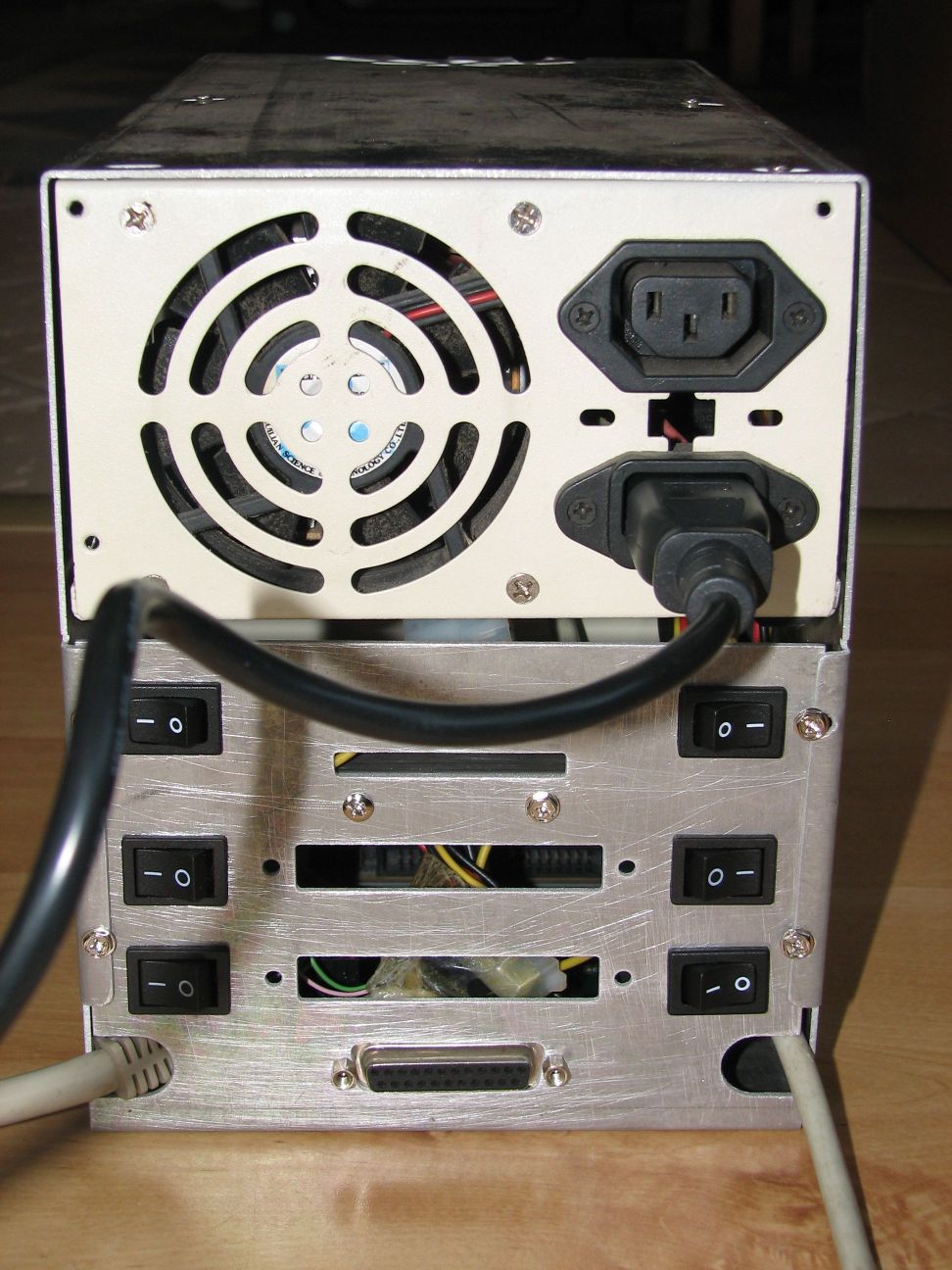

Tylny panel z widocznym wolnym (jeszcze) miejscem na kartę CF (pośrodku, pomiędzy przełącznikami, prostokątny otwór, obok którego są śrubki). Pod nim miejsca na złącze IDE44 i IDE40. A na samym dole gniazdo do podłączenia kolejnego zewnętrznego napędu DF3. Na samy dole, po bokach wychodzą odpowiednio kabel do podłączenia DF2 (znajduje się w towerce) do Amigi oraz zasilanie do Amigi. Pewnego rodzaju wyzwaniem będzie upchnięcie w środku kabelków tak, aby można było w łatwy sposób składać i rozkładać wieżę. Prototyp ten ma kilka niedociągnięć, ale już nie będę ich poprawiał w tej wersji. Jeszcze pokombinuję nad konstrukcją trochę innego rozszerzenia o podobnej funkcjonalności...
Obrazki w kategorii Sprzęt / Tomski
21.02.2010 14:29
[#1]
Mini tower cd..
Wygląda nieźle, trochę szkoda, że śrubki z boków, ale gdzieś muszą być.
Jakie kable zastosujesz do IDE ?
Czemu osobno wystawiasz IDE40 i IDE44 ? Rozumiem, że to kabel idący do Amigi.
Jakie kable zastosujesz do IDE ?
Czemu osobno wystawiasz IDE40 i IDE44 ? Rozumiem, że to kabel idący do Amigi.
21.02.2010 14:48
[#2]
Niestety śrubki gdzieś musiały być. Chciałem aby ta wieża była jak najmniejsza i do tego jak najprostsza do zrobienia. Mam kabelek 44----44-40(dosyć długi, kupiony od Eureki na Allegro) i dlatego tak to zrobiłem. Karta od IDE-CF jest 44 pinowa, a dyski są 40 pinowe. Tak będzie prościej zrobić kabelki w środku. A z drugiej strony pomyślałem, że może kiedyś dorobię się jakiegoś kontrolera do A1200 to wtedy będzie jak znalazł:D. Będę mógł korzystać ze wszystkich urządzeń(3) równocześnie a nie jak teraz tylko z dwóch.
21.02.2010 19:44
[#3]
Jestem strasznie ciekawy jak w sordku bedzie to wygladalo z upchnieta plyta glowna. Sam ostatnio patrzac na swoja infnitow w srodku pomyslalem zeby zmnejszyc ja o polowe skoro na plycie mam tylko blizarda 040. Bardzo ciekaw jestem tego projektu z jakich czesci go poskladales. Chetnie zrobilbym sobie cos podobnego. Z niecierpliwoscia czekam na wiecej fotek :)
21.02.2010 21:31
[#5]
Troszkę mnie źle zrozumiałeś. W środku nie będzie płyty od Amigi 1200. W środku będzie: napęd CD-RW, karta CF na przejściówce IDE, kieszeń wymiennego dysku 3.5", zewnętrzny flop DF1, zasilacz od PC oraz diody do podświetlenia Boing'a(podklejona od spodu czerwona "folia") i napisu Amiga(podklejona od spodu czarna "folia" i czerwona w kropce nad i).
A przełączniki odpowiedzialne są za:
1. Włączenie/wyłączenie do zasilacza
2. Włączenie/wyłączenie podświetlanie - w końcu non stop nie musi się świecić:)
3. Włączenie/wyłączenie CD-RW
4. Włączenie/wyłączenie dysku 3.5"
5. Włączenie/wyłączenie CF
6. Włączenie/wyłączenie DF1.
A wracając do umieszczenia płyty głównej w tego typu obudowie to teraz zastanawiam się czy by można właśnie coś takiego zrobić w jakiś fajny sposób? Nic, dokończę to co zacząłem a potem zastanowię się czy da się to jeszcze ulepszyć. Choć dla mnie urok ma klasyczny desktop. Nawet myślałem aby pod klawiaturą zrobić takie "napędy" ale to za wysoka klawiatura by była
i zero komfortu korzystania z klawiatury.
Zapomniałbym, ta mini wieża ma wymiary: szerokość-153.5[mm]x głębokość-300[mm], wysokość-200[mm]
Ostatnia edycja: 21.02.10 21:33:38
A przełączniki odpowiedzialne są za:
1. Włączenie/wyłączenie do zasilacza
2. Włączenie/wyłączenie podświetlanie - w końcu non stop nie musi się świecić:)
3. Włączenie/wyłączenie CD-RW
4. Włączenie/wyłączenie dysku 3.5"
5. Włączenie/wyłączenie CF
6. Włączenie/wyłączenie DF1.
A wracając do umieszczenia płyty głównej w tego typu obudowie to teraz zastanawiam się czy by można właśnie coś takiego zrobić w jakiś fajny sposób? Nic, dokończę to co zacząłem a potem zastanowię się czy da się to jeszcze ulepszyć. Choć dla mnie urok ma klasyczny desktop. Nawet myślałem aby pod klawiaturą zrobić takie "napędy" ale to za wysoka klawiatura by była
i zero komfortu korzystania z klawiatury.Zapomniałbym, ta mini wieża ma wymiary: szerokość-153.5[mm]x głębokość-300[mm], wysokość-200[mm]
