Opis

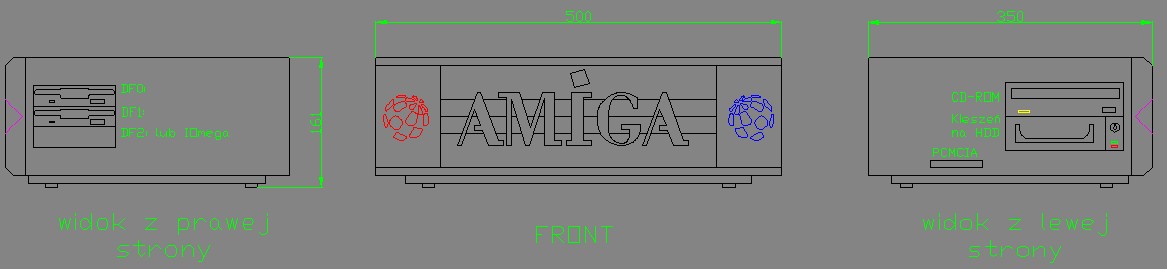

Kolejna wariacja obudowy do Amigi 1200(pierwszy szkic). Tym razem obudowy dla samej A1200, a nie tylko na zewnętrzne peryferia jak do tej pory. Całość byłaby wykonana z blachy aluminiowej o grubości 1.5[mm]. Nad kolor całej obudowy nie zastanawiałem się jeszcze.
Różowym kolorem na rzutach bocznych widać wcięcie a la to wcięcie na frontowym panelu w A3000. Napis Amiga byłby na całym tym wcięciu tak po skosach jak i na płaszczyźnie prostopadłej do podstawy. Taki łamany napis. Potem podkleiło by się ten napis blaszką pomalowaną na czarno z czerwoną kropką. Nie bawiłem się z poprawnym rysowaniem tego napisu - rysuję w 2D. Czerwonym Boing'iem - oznaczyłem wycięcie, które mogło by być podświetlone na czerwono(praca HDD). Niebieskim Boing'iem - oznaczyłem wycięcie, które można by podświetlić na niebiesko(praca flopka). I tym sposobem nawiązałem ;) do gryzących się frakcji w świecie Amigi lub też może do Diablo(życie i mana).
Podane wymiary są wzięte z sufitu. Obudowę narysowałem tak mniej więcej. Finalne wymiary, o ile będę dalej coś z tym kombinował, będą odpowiednio dobrane aby mieściła się tam płyta z A1200 wraz z całym dobytkiem jaki do niej można podpiąć(PPC, mediatory i co tam jeszcze kto będzie miał, zasilacz). Wszelkie złącza były by na tylnym panelu i bezpośrednio wyprowadzone z płyty A1200 bez dodatkowych kabli etc. A, że A1200 mam rozbebeszoną na obecną chwilę, to dobry moment aby pościągać wymiary z płyty głównej.
Różowym kolorem na rzutach bocznych widać wcięcie a la to wcięcie na frontowym panelu w A3000. Napis Amiga byłby na całym tym wcięciu tak po skosach jak i na płaszczyźnie prostopadłej do podstawy. Taki łamany napis. Potem podkleiło by się ten napis blaszką pomalowaną na czarno z czerwoną kropką. Nie bawiłem się z poprawnym rysowaniem tego napisu - rysuję w 2D. Czerwonym Boing'iem - oznaczyłem wycięcie, które mogło by być podświetlone na czerwono(praca HDD). Niebieskim Boing'iem - oznaczyłem wycięcie, które można by podświetlić na niebiesko(praca flopka). I tym sposobem nawiązałem ;) do gryzących się frakcji w świecie Amigi lub też może do Diablo(życie i mana).
Podane wymiary są wzięte z sufitu. Obudowę narysowałem tak mniej więcej. Finalne wymiary, o ile będę dalej coś z tym kombinował, będą odpowiednio dobrane aby mieściła się tam płyta z A1200 wraz z całym dobytkiem jaki do niej można podpiąć(PPC, mediatory i co tam jeszcze kto będzie miał, zasilacz). Wszelkie złącza były by na tylnym panelu i bezpośrednio wyprowadzone z płyty A1200 bez dodatkowych kabli etc. A, że A1200 mam rozbebeszoną na obecną chwilę, to dobry moment aby pościągać wymiary z płyty głównej.
Obrazki w kategorii Sprzęt / Tomski
23.10.2011 20:23
[#2]
Obudowa desktop dla A1200
Pracuję nad tym aby można do środka "wepchnąć" wszystko to co do normalnej towerki. Na razie tylko nad wyglądem zewnętrznym/ideą jak to ma być składane a potem nad tym aby wszystko można do środka upchać. Jutro może uda się mi zamieścić nowy wygląd - chyba lepszy(sam zobaczysz i ocenisz).
16.02.2012 21:10
[#4]
Obudowa desktop dla A1200
Trzymam kciuki za ten projekt. Zastanawiałeś się może nad otworami wylotowymi aby ewentualnie była możliwość chłodzenia wnętrza?
17.02.2012 09:28
[#5]
Obudowa desktop dla A1200
Biorąc pod uwagę Twoje wcześniejsze dokonania - na pewno się uda :) BTW zainspirowałeś mnie nimi do zrobienia podobnej "dostawki" na napędy do Amigi - pomysł jest taki, że ze starej obudowy od PC mam zamiar odciąć górę i domontować ją do oryginalnego spodu - upchnąć w niej CD-ROM i kieszeń od twardego dysku, a w trzeci bay 5.25 dać jakiś bajer, wyświetlacz LCD z zegarem, lub coś w tym guście. Mam na stanie taką, z tym że wersje na 3 napędy. Największy problem (dla mnie) to połączenie tej dostawki z Amigą w sposób inny niż goła taśma IDE. Koncepcja jest taka: gniazdo w Amidze (600) na lewym boku obudowy (w środku 4xEIDE i wyprowadzenie 2-go kanału IDE do tego gniazda) - kabel łączący - gniazdo w dostawce - taśma IDE - i dwa napędy. Problem (dla mnie:) ) stanowi zrobienie tego kabla, a bardziej znalezienie odpowiednich złącz, umożliwiających podłączenie 40-pinowej taśmy. Coś takiego jak dawne rozwiązania CDROM do A600/1200 Giftu - GCD - nigdy tego nie miałem, ale na reklamach widać, że napęd w obudowie podłącza się za pomocą kabla ze złączem DSUB (lub czymś co je przypomina). A może kojarzycie w którym to MA był test tego urządzenia?
