28.06.2017 15:00
[#152]
Re: AMIGA 500 rev 8a.1 lub rev 6a - upgrade RAM
@JamalBG, post #151
Tu masz wątek Wicher500i. Dowiedz się u spidiego czy jeszcze możesz dopisać się do listy. Myślę, że nie powinno być problemu.
14.08.2017 10:14
[#153]
Re: AMIGA 500 rev 8a.1 lub rev 6a - upgrade RAM
@Torin, post #43
Próbowałem zrobić przeróbkę na 2 MB Chip na 4 kościach na Amidze 500 Plus.
No początek prawie wszystko tak jak w opisie. Nie ruszałem tylko zworek pod U32 ponieważ ten układ już był wstawiony fabrycznie. JP2 nie trzeba było ruszać. W JP3 przeciąłem połączenie. Efekt -> zielony ekran.
Zdjąłem więc U32 i połączyłem zworki zgodnie z instrukcją. Dalej zielony ekran.
Ponieważ opis dotyczy Amigi 500 z płytą 8.1 a nie Amigi 500 Plus to dokonałem jeszcze zmiany ostatniej różnicy - czyli połączyłem JP7A zgodnie z tym co jest w A500 rev8.1. Nie ruszałem tylko układu zegara i JP9. Dalej mam zielony ekran.
Jedyne co nie jest do końca zgodne z instrukcją to zamiast opornika 1 k Ohm użyłem 1,2 k Ohm ponieważ tylko takiej wartości mieli w pobliskim sklepie elektronicznym.
Czy ta różnica może powodować ten błąd?
Jeszcze ewentualnie planuję sprawdzić wszystkie połączenia, luty, przejścia i zwarcia (czy ich nie ma). Ostatnim krokiem będzie jeszcze wymiana kostek ale mam nadzieję że nie będzie to konieczne.
Używałem kickstartu 1.3/3.1 od popularnego kontrolera IDE pod procesor. Oczywiście przed przeróbką Amiga była w pełni sprawna w tej samej konfiguracji (kiedyś wylała bateria ale zostało to naprawione).
No początek prawie wszystko tak jak w opisie. Nie ruszałem tylko zworek pod U32 ponieważ ten układ już był wstawiony fabrycznie. JP2 nie trzeba było ruszać. W JP3 przeciąłem połączenie. Efekt -> zielony ekran.
Zdjąłem więc U32 i połączyłem zworki zgodnie z instrukcją. Dalej zielony ekran.
Ponieważ opis dotyczy Amigi 500 z płytą 8.1 a nie Amigi 500 Plus to dokonałem jeszcze zmiany ostatniej różnicy - czyli połączyłem JP7A zgodnie z tym co jest w A500 rev8.1. Nie ruszałem tylko układu zegara i JP9. Dalej mam zielony ekran.
Jedyne co nie jest do końca zgodne z instrukcją to zamiast opornika 1 k Ohm użyłem 1,2 k Ohm ponieważ tylko takiej wartości mieli w pobliskim sklepie elektronicznym.
Czy ta różnica może powodować ten błąd?
Jeszcze ewentualnie planuję sprawdzić wszystkie połączenia, luty, przejścia i zwarcia (czy ich nie ma). Ostatnim krokiem będzie jeszcze wymiana kostek ale mam nadzieję że nie będzie to konieczne.
Używałem kickstartu 1.3/3.1 od popularnego kontrolera IDE pod procesor. Oczywiście przed przeróbką Amiga była w pełni sprawna w tej samej konfiguracji (kiedyś wylała bateria ale zostało to naprawione).
23.03.2018 01:23
[#155]
Re: AMIGA 500 rev 8a.1 lub rev 6a - upgrade RAM
@sebar27, post #74
Odpowiedź na twoje bolączki jest prosta:
MT4C4001JDJ-6 4Mx4, 60ns
HY514400J-70 1Mx4, 70ns
W pierwszym wypadku włożenie 4 kostek przekracza możliwości Agnusa i wywala green screen wraz z błędem adresowania. Amiga bez problemu obsłuży kości 70ns i 60ns pod warunkiem że nie przekroczą nominalnych wartości adresów.
W specyfikacji a500 i a500+ są podane tylko max wartości czasów dostępu i są to odpowiednio
150ns dla A500
120ns dla A500+
Moim zdaniem tu leży problem.
MT4C4001JDJ-6 4Mx4, 60ns
HY514400J-70 1Mx4, 70ns
W pierwszym wypadku włożenie 4 kostek przekracza możliwości Agnusa i wywala green screen wraz z błędem adresowania. Amiga bez problemu obsłuży kości 70ns i 60ns pod warunkiem że nie przekroczą nominalnych wartości adresów.
W specyfikacji a500 i a500+ są podane tylko max wartości czasów dostępu i są to odpowiednio
150ns dla A500
120ns dla A500+
Moim zdaniem tu leży problem.
04.05.2020 22:07
[#157]
Re: AMIGA 500 rev 8a.1 lub rev 6a - upgrade RAM
@wiewiorpl, post #156
Witajcie,
Odgrzeje stary temat. Jak informowałem w poscie 120 tego wątku,
zrobiłem przeróbkę A 500+ rev. 8A.1
jak opisywał Thorin w poscie 30.
Niestety odnośnik do niemieckiego forum jest już nieaktywny.
Polutowałem na pająka, nie miałem podstawek i płytek.
Działało spoko. Później Amiga trafiła do szafy na 2 lata.
Teraz ją odkopałem i mam green screena.
Czyli komputer odłożyłem sprawny, a wyjąłem niesprawny.
Na początek pozamieniałem układy CIA z drugiej, sprawnej Ami i jest to samo.
Czyli jednak chyba RAM?
Jak to ogarnąć? Najchętniej zrobił bym wszystko jeszcze raz od nowa,
na podstawkach itd, bo mógł bym diagnostycznie podmienić kostki.
Co radzicie ??
Odgrzeje stary temat. Jak informowałem w poscie 120 tego wątku,
zrobiłem przeróbkę A 500+ rev. 8A.1
jak opisywał Thorin w poscie 30.
Niestety odnośnik do niemieckiego forum jest już nieaktywny.
Polutowałem na pająka, nie miałem podstawek i płytek.
Działało spoko. Później Amiga trafiła do szafy na 2 lata.
Teraz ją odkopałem i mam green screena.
Czyli komputer odłożyłem sprawny, a wyjąłem niesprawny.
Na początek pozamieniałem układy CIA z drugiej, sprawnej Ami i jest to samo.
Czyli jednak chyba RAM?
Jak to ogarnąć? Najchętniej zrobił bym wszystko jeszcze raz od nowa,
na podstawkach itd, bo mógł bym diagnostycznie podmienić kostki.
Co radzicie ??
04.05.2020 22:17
[#158]
Re: AMIGA 500 rev 8a.1 lub rev 6a - upgrade RAM
@mstepuch, post #157
Zielony ekran na starcie oznacza problemy z chip RAMem, czyli w twoim wypadku najprawdopodobniej połączenia z kostkami pamięci na pająka. Bardziej ogólnie może to też oznaczać uszkodzenie Agnusa, kostek pamięci, układów multiplekserów (U32), buforów między nimi (U34, U35), lub ścieżek połączeniowych.
No ale jak sam powiedziałeś, masz chip RAM lutowany na pająka, stąd 99% tu leży przyczyna.
Ostatnia aktualizacja: 04.05.2020 22:32:42 przez wali7
No ale jak sam powiedziałeś, masz chip RAM lutowany na pająka, stąd 99% tu leży przyczyna.
Ostatnia aktualizacja: 04.05.2020 22:32:42 przez wali7
05.05.2020 21:59
[#161]
Re: AMIGA 500 rev 8a.1 lub rev 6a - upgrade RAM
@ryshard, post #160
@Ryshard
Czyli też masz green screena?
Chyba zrobię to od nowa.
Adaptery SOJ20 to DIP20 są na Allegro, Podstawki mam.
Dokonując tej przeróbki zmieniałem zworki i dodawałem rezystory i diody.
Czy jeśli będę chciał wrzucić do testów oryginalne kostki będę musiał
Odwrócić te zmiany?
Czyli też masz green screena?
Chyba zrobię to od nowa.
Adaptery SOJ20 to DIP20 są na Allegro, Podstawki mam.
Dokonując tej przeróbki zmieniałem zworki i dodawałem rezystory i diody.
Czy jeśli będę chciał wrzucić do testów oryginalne kostki będę musiał
Odwrócić te zmiany?
06.05.2020 13:19
[#163]
Re: AMIGA 500 rev 8a.1 lub rev 6a - upgrade RAM
@ryshard, post #162
Jeśli masz kości pamięci na adapterach soj, to sprawdź czy nie ma zwarć między sąsiadującymi nóżkami układów pamięci. Ja tak miałem. Polutowałem i było oki a po jakimś czasie green screen. Albo któryś układ nie łączy, albo masz więcej cyny pod układem i zrobiło się zwarcie.
Mi lutowanie sojów najlepiej wychodzi hotem. Bez problemu sciągniesz tak układy bez wylutu adaptera.
Jeszcze jedna uwaga. Jeśli chcesz wlutować podstawki i w nie włożyć adaptery, to nie zamkniesz amigi.
Mi lutowanie sojów najlepiej wychodzi hotem. Bez problemu sciągniesz tak układy bez wylutu adaptera.
Jeszcze jedna uwaga. Jeśli chcesz wlutować podstawki i w nie włożyć adaptery, to nie zamkniesz amigi.
24.05.2020 15:01
[#167]
Re: AMIGA 500 rev 8a.1 lub rev 6a - upgrade RAM
@Kulamario, post #166
HYB514256BJ-70 to są kości 256K x 4bit czyli takie jak są fabrycznie w A500+. Aby mieć 2MB musisz ich mieć 16 sztuk. Polutować na barana i jeżeli nie ma na płycie, to dolutować jeszcze demultiplexer.

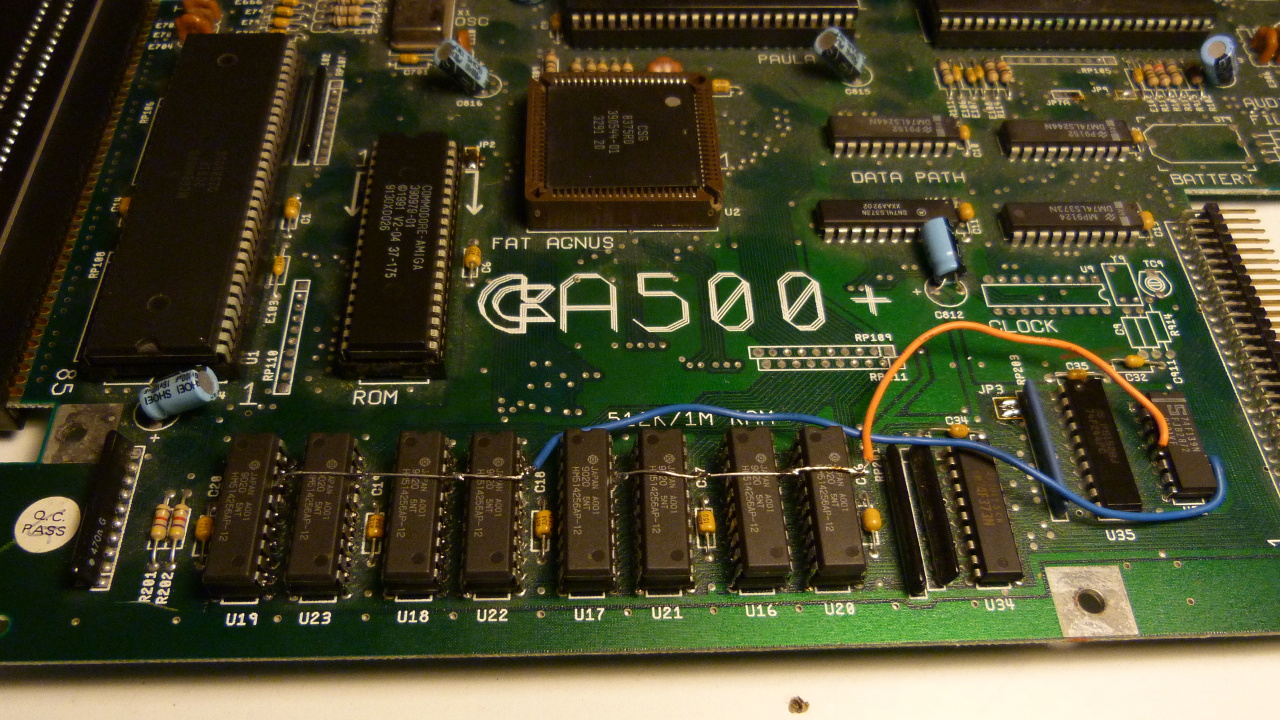

Tutaj masz foto od wali7 jak to wygląda.

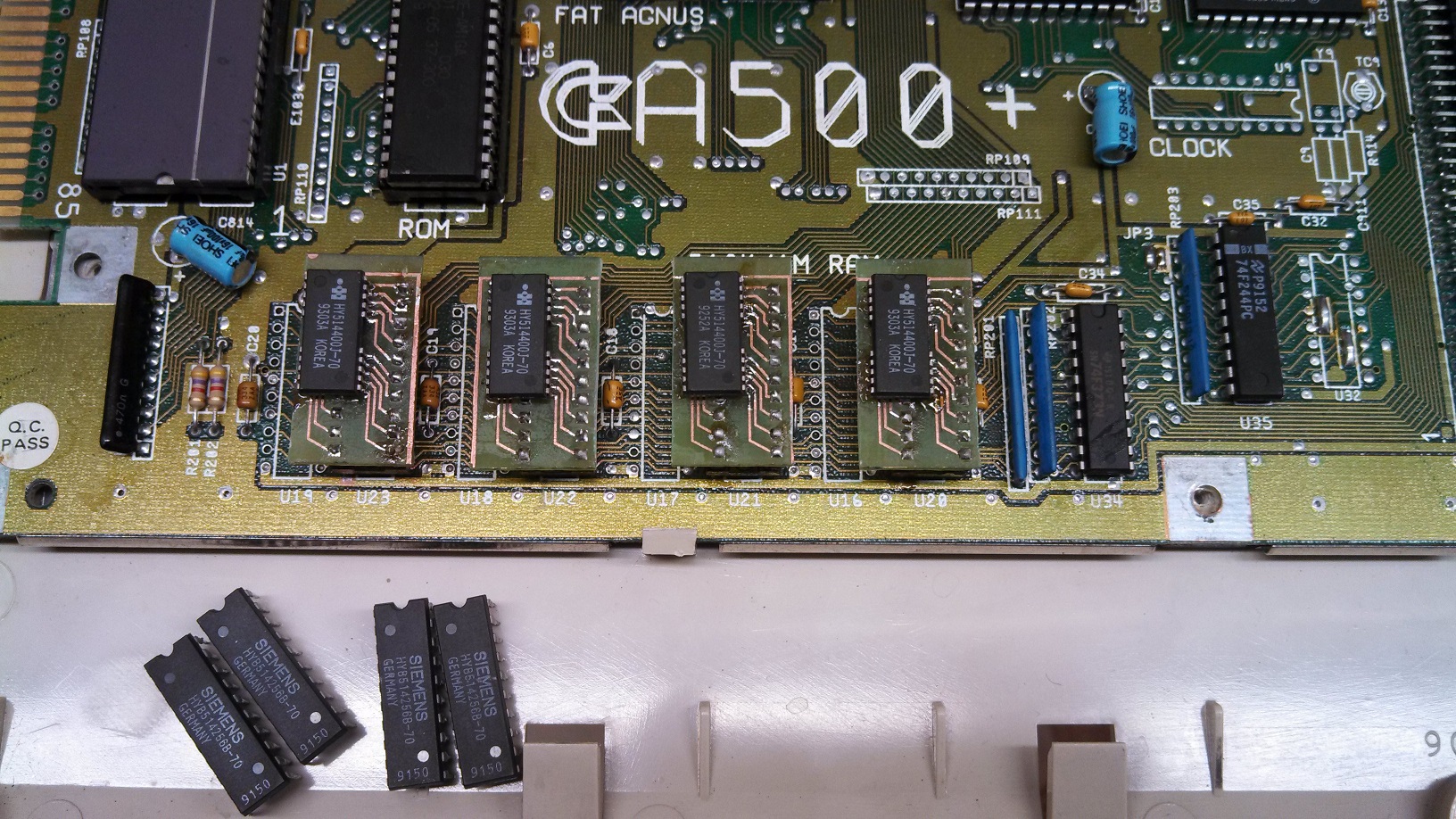

Inna opcja to SOJ-MOD
obrazek od sebar27
SOJ-MOD gotowiec od lotharka
Wszystko tyczy się A500 Rev8 (A500+)
Ostatnia aktualizacja: 24.05.2020 15:12:33 przez snifferman
Tutaj masz foto od wali7 jak to wygląda.
Inna opcja to SOJ-MOD
obrazek od sebar27
SOJ-MOD gotowiec od lotharka
Wszystko tyczy się A500 Rev8 (A500+)
Ostatnia aktualizacja: 24.05.2020 15:12:33 przez snifferman
24.05.2020 15:24
[#168]
Re: AMIGA 500 rev 8a.1 lub rev 6a - upgrade RAM
@snifferman, post #167
Muszę zrobić nową fotkę, bo już ktoś mi pisał, że te dwa kable paskudne wyglądają. Niedawno wymieniłem na cieniutki drut montażowy i jest bardzo ładnie :)
Tak czy inaczej, jeśli ktoś chce robić piggybacka, to polecam, sprawdza się. Nic się nie wiesza, ostatnio doposażyłem tę Ami w kartę IDE-RAM-CDTV i mam 2 MB chip ram, 8 MB fast, 68010 i autobootowalne IDE.
Chociaż jakbym miał to robić teraz, to być może wlutowałbym po prostu drugie 0,5 MB, i zaopatrzył się w rozszerzenie pod klapkę 1 MB... tak bardziej konwencjonalnie.
Tak czy inaczej, jeśli ktoś chce robić piggybacka, to polecam, sprawdza się. Nic się nie wiesza, ostatnio doposażyłem tę Ami w kartę IDE-RAM-CDTV i mam 2 MB chip ram, 8 MB fast, 68010 i autobootowalne IDE.
Chociaż jakbym miał to robić teraz, to być może wlutowałbym po prostu drugie 0,5 MB, i zaopatrzył się w rozszerzenie pod klapkę 1 MB... tak bardziej konwencjonalnie.
26.05.2020 18:56
[#171]
Re: AMIGA 500 rev 8a.1 lub rev 6a - upgrade RAM
@micromars, post #112
Witam.
W mojej A500 mam płytę 6a. Dolutowałem 4 podstawki, kondensatory, włożyłem pamięci, odpowiednio dostosowałem zworki i mam 1MB chip. To jednak "trochę" za mało. Chciałbym mieć SLOW i jak powyżej cytowany wspomniał da się to zrobić. Mam taką płytkę:
(A500 Trapdoor Memory Expansion) do polutowania, tyle że w wersji B.6 z adapterem pod garego. Czy po zlutowaniu tej płytki będę miał slow ram (ile)? Pod procesorem mam płytkę A1K-IDE v2.0, ale bez pamięci więc tam już nic nie wykombinuję.....
W mojej A500 mam płytę 6a. Dolutowałem 4 podstawki, kondensatory, włożyłem pamięci, odpowiednio dostosowałem zworki i mam 1MB chip. To jednak "trochę" za mało. Chciałbym mieć SLOW i jak powyżej cytowany wspomniał da się to zrobić. Mam taką płytkę:
(A500 Trapdoor Memory Expansion) do polutowania, tyle że w wersji B.6 z adapterem pod garego. Czy po zlutowaniu tej płytki będę miał slow ram (ile)? Pod procesorem mam płytkę A1K-IDE v2.0, ale bez pamięci więc tam już nic nie wykombinuję.....
26.05.2020 19:56
[#173]
Re: AMIGA 500 rev 8a.1 lub rev 6a - upgrade RAM
@Rambler, post #171
Normalnie jak zrobisz sobie w rev. 6 1 MB chip RAM na płycie, to rozszerzenie pamięci "pod klapkę" nie działa (nie pamiętam, czy Ami go nie widzi, czy się po prostu nie uruchamia). Istnieje mod o nazwie reSlow, gdzie można to obejść i masz 1 MB chip i 0,5 MB slow. Mam gdzieś na dysku u siebie schemat. Poszukam (albo poszukaj sam w necie).
. Dziękuję. 26.05.2020 22:29
[#176]
Re: AMIGA 500 rev 8a.1 lub rev 6a - upgrade RAM
@Kulamario, post #172
Skoro już wylutowujesz kości które są i idziesz w 2MB na płycie bez piggyback, to może użyj rozwiązania od Lotharka? https://lotharek.pl/productdetail.php?id=214
Ostatnia aktualizacja: 26.05.2020 22:29:37 przez perinoid
Ostatnia aktualizacja: 26.05.2020 22:29:37 przez perinoid
26.05.2020 23:00
[#177]
Re: AMIGA 500 rev 8a.1 lub rev 6a - upgrade RAM
@perinoid, post #176
Rozwiązanie od Lotharka jest dla Amig 500+ lub 500 z odpowiednią rewizją płyty a kolega ma płytę z 6A. W 6A max 1MB chip. Z Gary adapterem dodajemy Slow Ram. Można mieć 2MB tylko za pomocą MegaChip link .To teraz raczej drogie rozwiązanie. Nie lepszy jest FastRam autokonfigurowalny nakładany na procesor plus relokator zamiast Slow Ram? Np: link z tego projektu link lub tego link
27.05.2020 11:00
[#178]
Re: AMIGA 500 rev 8a.1 lub rev 6a - upgrade RAM
@SimonGK, post #177
Tak mam 6A, w zasadzie nawet dwie kompletne A500 z 6A. Póki co spróbuję z tym "A500 Trapdoor Memory Expansion" plus podstawka pod garego. Swoją drogą nie widziałem nigdzie ofert tych płytek a ciekawi mnie ile kosztują, chociaż nie mają złącza IDE. Ciekawe też czy zadziałała by taka "kanapka" czyli płyta 6a->Na niej A1K-IDE v2.0 bez procka-> a na nim to rozszerzenie z prockiem?
27.05.2020 12:47
[#179]
Re: AMIGA 500 rev 8a.1 lub rev 6a - upgrade RAM
@Rambler, post #178
Bardzo fajny jest https://allegro.pl/oferta/cdtv-ram-ide-amiga-500-2000-8mb-ram-octagon-ide-8823859563
Polutowałem dwa egzemplarze i bardzo fajnie się sprawuje. Nie dość, że jest 8 MB fast RAM, to jeszcze autobootowalny IDE. A nie każdy IDE jest autobootowalny, na dodatek pod każdym kickstartem.
Polutowałem dwa egzemplarze i bardzo fajnie się sprawuje. Nie dość, że jest 8 MB fast RAM, to jeszcze autobootowalny IDE. A nie każdy IDE jest autobootowalny, na dodatek pod każdym kickstartem.
27.05.2020 13:39
[#180]
Re: AMIGA 500 rev 8a.1 lub rev 6a - upgrade RAM
@Rambler, post #178
FastRam PCB widoczne na zdjęciach sam zamówiłem z Chin i polutowałem (jest to chyba alternatywna werjsa projektu SukkoPera/Kipper2K bo wsad do Atmela/Altery ten sam, tylko w tym projekcie autor wykorzystał Atmel i kości Ram na 3.3V, ja niestety przez brak wiedzy zamówiłem Atmela na 3.3V a kości RAM na 5V, ale powoli domyśliłem się co nie gra, wymieniłem Atmela3.3V na Altere5V i zrobiłem mostek na regulatorze napięcia tak żeby 5V szło do wszystkich układów). Kanapka zadziała, zerknij na zdjęcia, niestety nie wiem czy obudowę zamkniesz, może z dłuższym relokatorem. Mi wysokość nie przeszkadza bo włożę to w swoją obudowę desktop. Nie wszystkie gry jednak pójdą ze wzdlędu na 1MB chipu, tutaj ani FastRam ani Slow Ram nie pomoże o ile się nie mylę. Przetestowałem kilka Super Frog, MK2 , StreetFighter 2 poszły, o dziwo Turrican 2 nie ruszył. Bardziej eleganckim rozwiązaniem jest to co wali7 podpowiedział albo to :link , link . Popoluj może znajdziesz.
