03.10.2012 00:42
[#1]
Kondensator w Apollo 1240/33 Mhz obok dużego MACH
Zauważyłem na moim Apollo który aktualnie leży na półce, że mam wykruszony kondensatorek SMD rozmiar chyba to będzie 805 w dolnym narożniku przy dużym układzie MACH. Jaką on może mieć wartość (pojemność)?

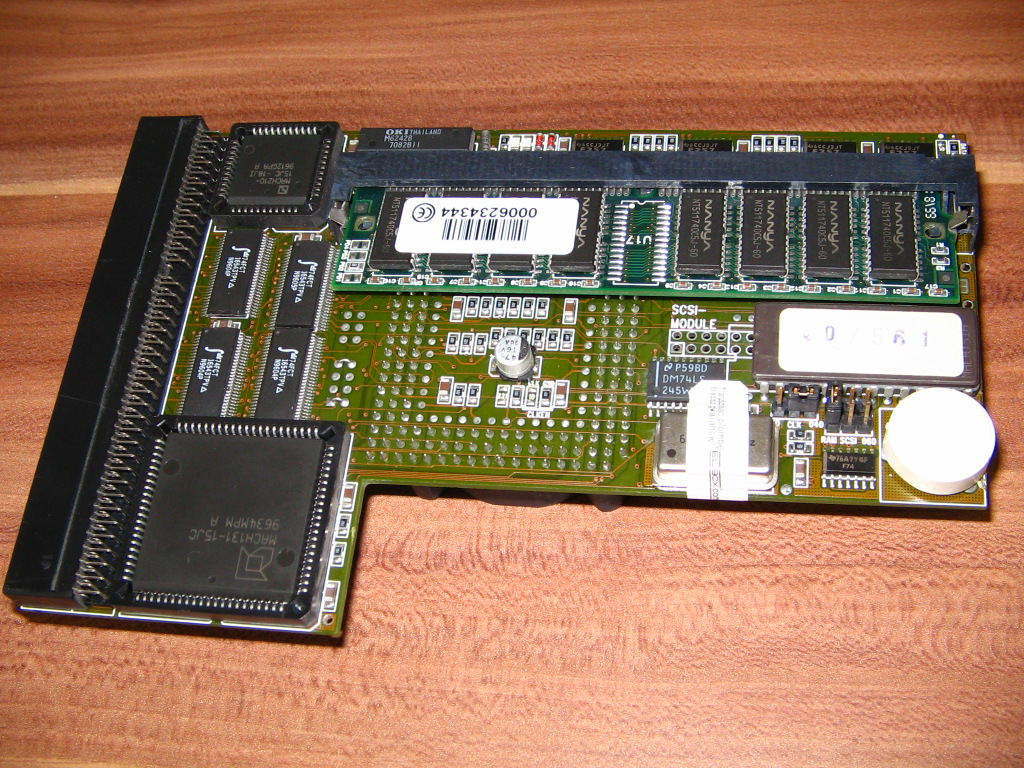

Zdjęcie poglądowe znalezione na portalu na którym widać te dwa kondensatorki a pośrodku nich dwa rezystory.
Zdjecie innego Apollo
Ostatnia aktualizacja: 03.10.2012 00:43:42 przez Pawelek
Zdjęcie poglądowe znalezione na portalu na którym widać te dwa kondensatorki a pośrodku nich dwa rezystory.
Zdjecie innego Apollo
Ostatnia aktualizacja: 03.10.2012 00:43:42 przez Pawelek
14.12.2012 22:26
[#5]
Re: Kondensator w Apollo 1240/33 Mhz obok dużego MACH
@stachu100, post #4
Podepnę się z zapytaniem. obok kwarcu 80 MHz jest układ oznaczony jako F74 XAB632. Wymyśliłem sobie, że może to być 74F632, a wg googla to jest układ do korekcji danych. Tyle ustaliłem. I pytanie jest takie, czy przy braku tego układu Ami będzie ciemna? I pytanie nr 2, jakie jest napięcie akumulatora w Apollo 1240/40? Czy faktycznie są to 3V? Pytanie nr 3, czy w EPROM powyżej kwarcu nogi 13 i 14 mają być zwarte?
Ostatnia aktualizacja: 14.12.2012 22:26:18 przez XaViEr
Ostatnia aktualizacja: 14.12.2012 22:26:18 przez XaViEr
15.12.2012 09:43
[#8]
Re: Kondensator w Apollo 1240/33 Mhz obok dużego MACH
@XaViEr, post #5
oryginalny aku ma 2,4V, ale 3V jest do przyjęcia, jak będziesz chciał dać diodę, to po spadku na niej jest gdzieś ok. 2,4V zerknij tutaj
13 i 14 nie są zwarte
@Hubez po tym można poznać kartę, która siedziała w desktopie ;)
Ostatnia aktualizacja: 15.12.2012 09:48:46 przez Kilos
13 i 14 nie są zwarte
@Hubez po tym można poznać kartę, która siedziała w desktopie ;)
Ostatnia aktualizacja: 15.12.2012 09:48:46 przez Kilos
15.12.2012 18:30
[#11]
Re: Kondensator w Apollo 1240/33 Mhz obok dużego MACH
@Kilos, post #8
Na alledrogo znalazłem taki aku 2,4V z identycznymi wyprowadzeniami, więc może się szarpnę i kupię kilka sztuk. Ten problem ciągłego ładowania aku przez kartę, oprócz wpięcia diody w kierunku zaporowym jest jakoś do ominięcia?
Stachu, jesteś jakoś osiągalny na priv?
Ostatnia aktualizacja: 15.12.2012 18:31:36 przez XaViEr
Stachu, jesteś jakoś osiągalny na priv?
Ostatnia aktualizacja: 15.12.2012 18:31:36 przez XaViEr
15.12.2012 22:10
[#16]
Re: Kondensator w Apollo 1240/33 Mhz obok dużego MACH
@Valwit, post #15
Wg artykułu kolegi dwa paluszki + dioda działają około roku, przy pojemności CR2032 okres ten pewnie będzie krótszy, dobrze myślę? Ktoś ma zrobione podtrzymanie na CR2032? Ile to to trzyma?
Staszku, jeśli mnie nie masz w spamie, to jak możesz skrobnij na mojego mejla z profilu, ok?
Staszku, jeśli mnie nie masz w spamie, to jak możesz skrobnij na mojego mejla z profilu, ok?
Ok.
