20.09.2013 16:54
[#1]
Adapter Cyberstorm MK 2 Amiga 3000

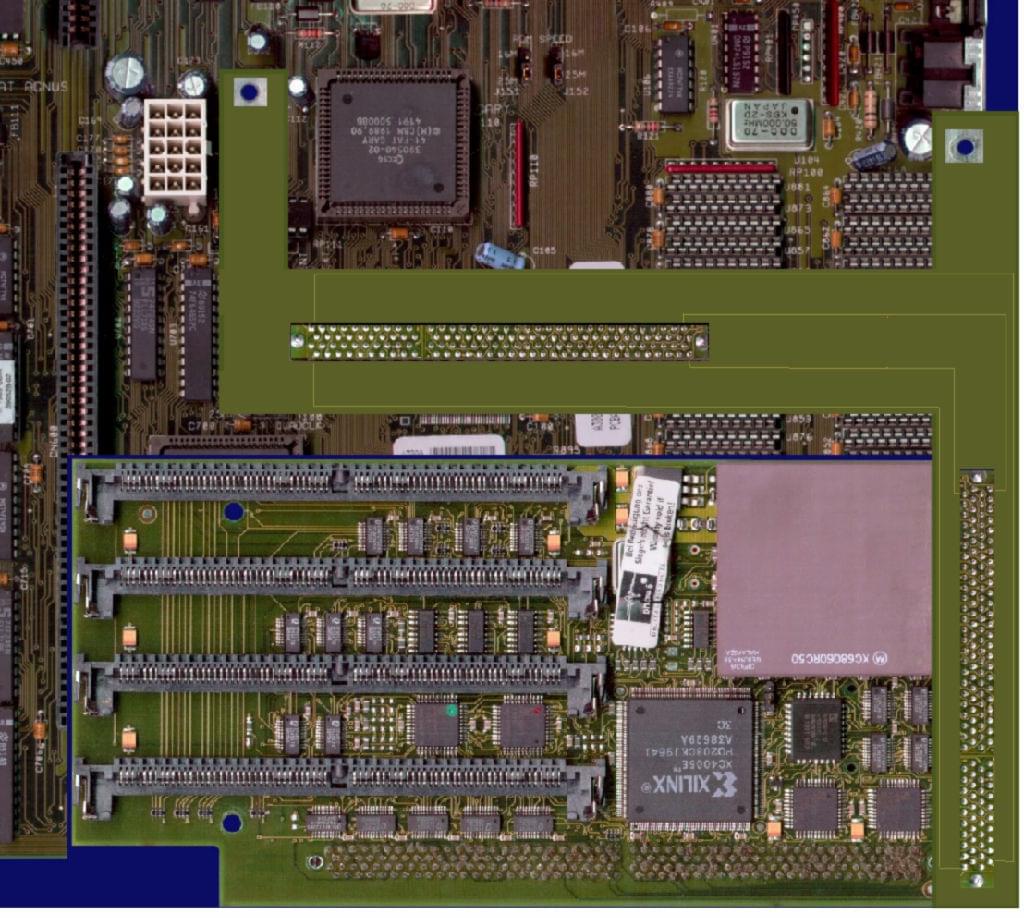

Wymyśliłem dzisiaj taki oto adapter do modułu CyberSCSI dla Cyberstorm Mk 2 do Amigi 3000D.
Denerwuje mnie fakt, że w A3000 Desktop nie można wykorzystać tego modułu ze względu na brak miejsca i dlatego wymyśliłem taki adapter.
Oczywiście projekt należałoby dopracować, narysowałem tylko kilka ścieżek, bo w Paincie ciężko się to rysuje ;)
Ja nie umiem zbyt dobrze rysować, a co dopiero projektować płytek elektronicznych.
Czy byłby ktoś w stanie wykonać coś podobnego?
Ewentualnie, a chyba nawet koniecznie trzeba by przenieść gniazdo modułu SCSI pod spód płytki, bo moduł się nie zmieści. Zaraz wstawię odwróconą wersję.
Ostatnia aktualizacja: 20.09.2013 17:09:25 przez glichtanski
20.09.2013 17:10
[#3]
Re: Adapter Cyberstorm MK 2 Amiga 3000
@_arti, post #2

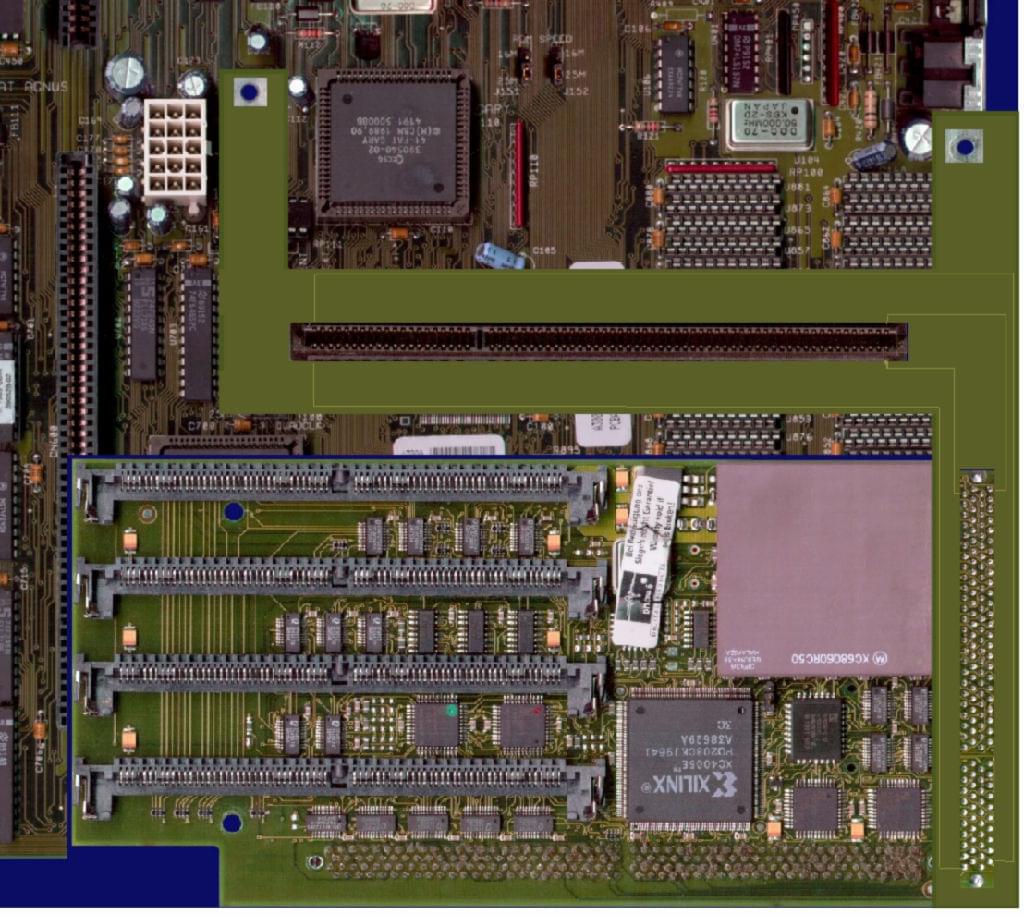

Na drugim obrazku jest zmodyfikowany slot, teraz moduł powinien pasować, ale tak naprawdę, to zrobiłem to na oko, bo nie znam wymiarów modułu scsi.
I dlatego piszę też, że trzeba by to pewno zmodyfikować.
Sam adapter na wysokość będzie pasował, bez żadnych modyfikacji oryginalnej obudowy. Nie wiem tylko, czy na tak wąskim polu da się zmieścić tyle ścieżek? Chyba że będzie to płytka kilku warstwowa.
Ostatnia aktualizacja: 20.09.2013 17:15:15 przez glichtanski
I dlatego piszę też, że trzeba by to pewno zmodyfikować.
Sam adapter na wysokość będzie pasował, bez żadnych modyfikacji oryginalnej obudowy. Nie wiem tylko, czy na tak wąskim polu da się zmieścić tyle ścieżek? Chyba że będzie to płytka kilku warstwowa.
Ostatnia aktualizacja: 20.09.2013 17:15:15 przez glichtanski
20.09.2013 17:55
[#5]
Re: Adapter Cyberstorm MK 2 Amiga 3000
@PrzemasIII, post #4
Tak, są w każdym sklepie z elektroniką.
A tak serio to nie wiem, nie badałem rynku
Ale skoro deweloperzy Ultimate PPC mają zamiar wypuścić karty turbo do A3/4000(T) i mają złącza procesorowe, to muszą gdzieś być takie do modułu scsi dla cyberstorma. Niestety oznaczenie na złączu "6468" niewiele mi mówi.
Ostatnia aktualizacja: 20.09.2013 18:02:33 przez glichtanski
A tak serio to nie wiem, nie badałem rynku
Ale skoro deweloperzy Ultimate PPC mają zamiar wypuścić karty turbo do A3/4000(T) i mają złącza procesorowe, to muszą gdzieś być takie do modułu scsi dla cyberstorma. Niestety oznaczenie na złączu "6468" niewiele mi mówi.
Ostatnia aktualizacja: 20.09.2013 18:02:33 przez glichtanski
