CDTV tajemnicze przełączniki i karty

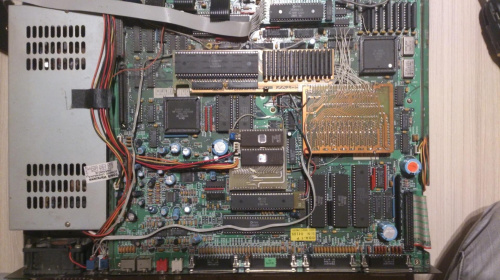

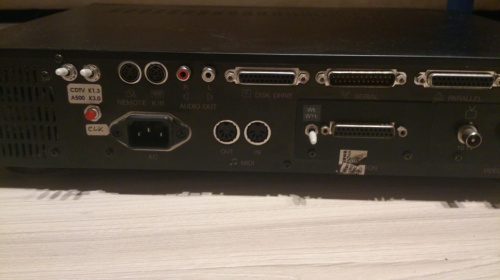

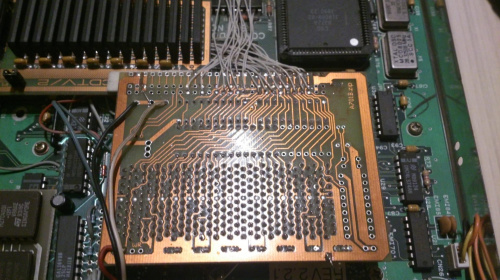

Tak jak wspominałem w innym wątku nabyłem CDTV. Są z tyłu przełączniki, których działania nie rozumiem. Oczywiście przełącznik kicków to jasna sprawa, ale już czerwony button i biały na wysokości cd stanowią dla mnie zagadkę. Od czerwonego idzie podwójny kabel i łączy się z kością na zdjęciu nr 4. Dodatkowy biały znika gdzieś pod płytą główną. Gdybyście jeszcze mogli mi pomóc i opisać co widzicie na płycie głównej. Proszę o sprawdzone i fachowe informacje. Będę zobowiązany.
1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
16.10.2014 22:45
[#4]
Re: CDTV tajemnicze przełączniki i karty
@wilkwcieniu, post #1
Masz tu także roszerzenie 2mb elboxu a701B.zip przeznaczone dla a500 i podłączone do jednego z przełączników
Jasna choinka widać że byłto sprzęt maniaka - elektronika :)
Jasna choinka widać że byłto sprzęt maniaka - elektronika :) 16.10.2014 22:57
[#5]
Re: CDTV tajemnicze przełączniki i karty
@sunater, post #4
Nie mam pojęcia jak z tego korzystać. Po co jest ten przełącznik etc. Czyli w sumie tam jest 4512 KB ramu i zegar czasu rzeczywistego?... Do czego ten czerwony przycisk?...
16.10.2014 22:59
[#6]
Re: CDTV tajemnicze przełączniki i karty
@TUPCOM, post #3
Przełącznik kickow działa. Strasznie to wszystko skomplikowane. Do czego miałby służyć kontroler SCSI? Co tam jeszcze jest w tym wynalazku?...
16.10.2014 23:16
[#8]
Re: CDTV tajemnicze przełączniki i karty
@wilkwcieniu, post #5
Czerwony przycisk jest podłączony do układu M6242B (OKI) czyli do zegara czasu rzeczywistego. .Niemniej nie mam pomysłu po co on... Sprawdź czy rozszerzenie elboxu ma wylutowany akumulatorek bo lubi narobić zniszczeń ( u mnie tak było)
Ostatnia aktualizacja: 16.10.2014 23:33:07 przez sunater
Ostatnia aktualizacja: 16.10.2014 23:33:07 przez sunater
17.10.2014 07:19
[#9]
Re: CDTV tajemnicze przełączniki i karty
@sunater, post #8
Na rozszerzeniu Elboxu nie ma zegara ani elementów jemu potrzebnych, dlatego też nie ma tam akumulatorka.
Zegar jest na płycie głównej i tam trzeba szukać akumulatorka.
Zegar jest na płycie głównej i tam trzeba szukać akumulatorka.
17.10.2014 08:59
[#10]
Re: CDTV tajemnicze przełączniki i karty
@jarob, post #9
Mylisz sie na zdjeciu 8 widac ze juz ktos ten akumulator wylutowal....
Na plycie glownej go nie ma. Wylaczasz cdtv z sieci ... Zegar sie kasuje....
Na plycie glownej go nie ma. Wylaczasz cdtv z sieci ... Zegar sie kasuje....
17.10.2014 09:14
[#11]
Re: CDTV tajemnicze przełączniki i karty
@stryker, post #10
nie myli się co do rozszerzenia, zerknij na zdjęcie 9 po prawej stronie widać brak układu zegara, 5 rezystorów, 2 diód, 3 kondensatorów i rezonatora, także akumulatora z pewnością także nie było
jest to wersja rozszerzenia bez RTC chyba, że ktoś te wszystkie elementy usunął
CDTV niema podtrzymania zegara więc jeśli ktoś sobie nie zafundował sam to akumulatora na płycie być nie powinno
Ostatnia aktualizacja: 17.10.2014 09:24:53 przez Kilos
jest to wersja rozszerzenia bez RTC chyba, że ktoś te wszystkie elementy usunął
CDTV niema podtrzymania zegara więc jeśli ktoś sobie nie zafundował sam to akumulatora na płycie być nie powinno
Ostatnia aktualizacja: 17.10.2014 09:24:53 przez Kilos
17.10.2014 09:41
[#13]
Re: CDTV tajemnicze przełączniki i karty
@km-l, post #12
a no to co inszego
z tego co widzę na tym rozszerzeniu fizycznie niema układu zegara więc pewnie połączone jest to z układem na płycie dodatkowymi przewodami
z tego co widzę na tym rozszerzeniu fizycznie niema układu zegara więc pewnie połączone jest to z układem na płycie dodatkowymi przewodami
17.10.2014 09:55
[#14]
Re: CDTV tajemnicze przełączniki i karty
@Kilos, post #13
Uklad zegara jest na plycie cdtv. Bateria byla w rozszerzeniu elboxu.
Podlaczalo sie dwoma kabelkami w odpowiednie miejsce w cdtv. Coby zegar sie nie kasowal po wylaczeniu z sieci.
Podlaczalo sie dwoma kabelkami w odpowiednie miejsce w cdtv. Coby zegar sie nie kasowal po wylaczeniu z sieci.
17.10.2014 09:56
[#15]
Re: CDTV tajemnicze przełączniki i karty
@Kilos, post #13

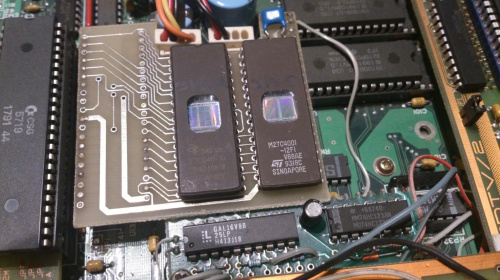

Na drugim zdjęciu widać, że tych przewodów nie ma, po lewej stronie płytki są dwa punkty lutownicze i tam były te kabelki. Przewód z górnego punktu był połączony z 18 nóżką układu zegara, którą należało przeciąć, a przewód z dolnego punktu był połączony z C134. Dodatkowo należało zewrzeć nóżki 6 i 7 U74, jak głosi instrukcja.
17.10.2014 10:04
[#16]
Re: CDTV tajemnicze przełączniki i karty
@wilkwcieniu, post #1
Masz na pokładzie dużo bogactwa :

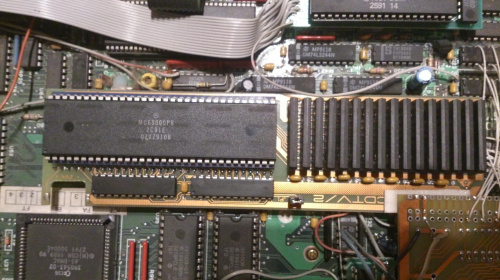

- Elbox CDTV/2 - 2 MB Fast "pod procesor"
- A701B.zip - nie znam tego rozszerzenia, ale jak piszecie 2 MB
- KickROM - z KS3.0
- SCSI - chyba Tomsu
- podtrzymanie zegara (ale nie znam tej konstrucji)

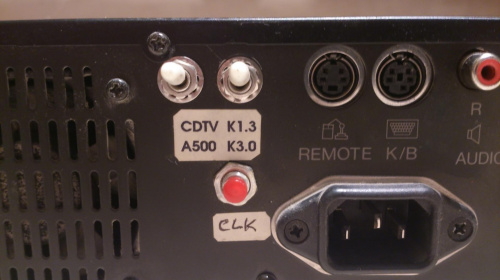

Według zdjęcia nr 2 masz wszystko opisane:
1. przełącznik dwustanowy CDTV - A500 (1-2)
2. przełącznik dwustanowy K1.3 - K3.0 (1-2)
3. przełącznik CLK (clock? 1? jak to działa? dwa stany czy 1)

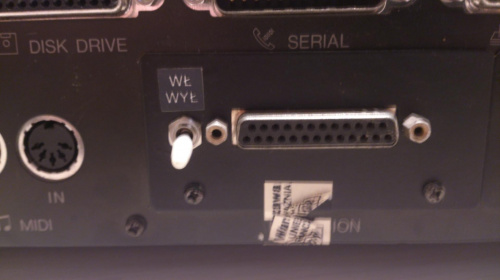

4. przełącznik dwustanowy SCSI wł/wył (1-2)
Tryb CDTV:
1 ustawiona na 1, 2 ustawiona na 1 (choć nie powinna mieć znaczenia), 3 - nie wiem, 4 - na 2
Tryb A500: 1 - 2, 2 - 1, 4 - 2
Tryb KS30 bez dysku (ale i chyba CD-ROM): 1 - 1, 2 - 2, 4 - 2
Tryb KS30 z dyskiem: 1 - 1, 2 - 2, 4 - 1
Piszę chyba oczywistości.
Użyte przełączniki u mnie mają taki feler, że można je ustawić pośrednio i nic nie działa.
:- Elbox CDTV/2 - 2 MB Fast "pod procesor"
- A701B.zip - nie znam tego rozszerzenia, ale jak piszecie 2 MB
- KickROM - z KS3.0
- SCSI - chyba Tomsu
- podtrzymanie zegara (ale nie znam tej konstrucji)
Według zdjęcia nr 2 masz wszystko opisane:
1. przełącznik dwustanowy CDTV - A500 (1-2)
2. przełącznik dwustanowy K1.3 - K3.0 (1-2)
3. przełącznik CLK (clock? 1? jak to działa? dwa stany czy 1)
4. przełącznik dwustanowy SCSI wł/wył (1-2)
Tryb CDTV:
1 ustawiona na 1, 2 ustawiona na 1 (choć nie powinna mieć znaczenia), 3 - nie wiem
, 4 - na 2Tryb A500: 1 - 2, 2 - 1, 4 - 2
Tryb KS30 bez dysku (ale i chyba CD-ROM): 1 - 1, 2 - 2, 4 - 2
Tryb KS30 z dyskiem: 1 - 1, 2 - 2, 4 - 1
Piszę chyba oczywistości.
Użyte przełączniki u mnie mają taki feler, że można je ustawić pośrednio i nic nie działa.
17.10.2014 10:23
[#17]
Re: CDTV tajemnicze przełączniki i karty
@Skotos, post #16
I o taką odpowiedź chodziło. Dzięki. Ja póki co nie odpaliłem jeszcze nic z płyty. Pilot muszę kupić nowy bo CDTV na ten reaguje jakoś ospale lub wcale. Ile taka ami mozę być wart? Da się tam podpiąć CF?...
17.10.2014 10:27
[#18]
Re: CDTV tajemnicze przełączniki i karty
@wilkwcieniu, post #17
Prawdopodobnie wylany kondensator, u mnie po wymianie pilot działa bardzo dobrze.
17.10.2014 10:33
[#19]
Re: CDTV tajemnicze przełączniki i karty
@km-l, post #18
który to jest dokładnie?...
Zresztą, chce wymienić wszystkie na płycie głównej. Tam jest też jakiś opornik w lewym górnym rogu, który wyrzuca z siebie jakąś watę.
Bardzo żałuję, że nie udało mi się spyknąć z nikim ze Śląska. Razem popróbowalibyśmy co do czego służy. Z CDTV w życiu nie miałem do czynienia.
Ostatnia aktualizacja: 17.10.2014 10:37:05 przez wilkwcieniu
Zresztą, chce wymienić wszystkie na płycie głównej. Tam jest też jakiś opornik w lewym górnym rogu, który wyrzuca z siebie jakąś watę.
Bardzo żałuję, że nie udało mi się spyknąć z nikim ze Śląska. Razem popróbowalibyśmy co do czego służy. Z CDTV w życiu nie miałem do czynienia.
Ostatnia aktualizacja: 17.10.2014 10:37:05 przez wilkwcieniu
17.10.2014 10:58
[#20]
Re: CDTV tajemnicze przełączniki i karty
@wilkwcieniu, post #19
Kondensator jest na płytce pilota, jeśli rozkręcisz obudowę pilota to go zobaczysz na pewno.
17.10.2014 11:03
[#21]
Re: CDTV tajemnicze przełączniki i karty
@km-l, post #20
Tak też zrobię. Jeszcze jedno pytanko. Do czego służy gniazdo pod wyświetlaczem zegara na obudowie?... Chcę tam gdzieś wrzucić system na cf.
17.10.2014 12:47
[#24]
Re: CDTV tajemnicze przełączniki i karty
@wilkwcieniu, post #23
Masz SCSI, Fast i KS3.0 to zestaw obowiązkowy właśnie do obsługi dysków. Sprawdź pod płytą główną, obok zasilacza, czy nie masz zamontowanego HDD. Jeśli wymonowane jest złącze MIDI to znak, że prawdopodobnie być może.
Kup kabel i dysk SCSI 3,5'' (trudniej dostępny ale zdarzają się za małe pieniądze) - to był dla mnie szok jak uruchomiłem z dysku system. DOpus4.x, CED, system, wszystko śmigało.
Kup kabel i dysk SCSI 3,5'' (trudniej dostępny ale zdarzają się za małe pieniądze) - to był dla mnie szok jak uruchomiłem z dysku system. DOpus4.x, CED, system, wszystko śmigało.
17.10.2014 12:55
[#25]
Re: CDTV tajemnicze przełączniki i karty
@Skotos, post #24
a bez rozkrecania sie o tym nie dowiem?...
bo na razie odpalam 1.3/3.1 i ekran startowy cdtv. jak odpalic twardziela?...
bo na razie odpalam 1.3/3.1 i ekran startowy cdtv. jak odpalic twardziela?...
17.10.2014 13:42
[#27]
Re: CDTV tajemnicze przełączniki i karty
@Skotos, post #26
odpada. nie mam w tej chwili dyskietek. rozkrece calosc bo i tak plyte czeka konserwacja. bede sie z tym bawil w przyszlym tygodniu. pewnie i tak zamontuje tam twardziela. wczesniej czy pozniej.
17.10.2014 16:07
[#28]
Re: CDTV tajemnicze przełączniki i karty
@wilkwcieniu, post #21
Sprawdź zwykłą cyfrówką lub aparatem w telefonie czy dioda na pilocie świeci. Jeśli będzie ciągle świecić to wina kondensatora (tak przynajmniej u mnie było), a jeżeli będzie świecić podczas naciskania przycisków to masz coś nie tak z CDTV.
