18.09.2015 17:54
[#32]
Re: A600 + kickstart 4 w 1
@maliniak, post #26
A500Flash, to przełącznik kickstartów z pamięcią flash, która umożliwia zaprogramowanie kickstartu z poziomu Amigi. Nie trzeba mieć dodatkowych programatorów, uruchamiasz program na Amidze i programujesz nowy kickstart.
Przy Twoim rozwiązaniu trzeba mieć zewnętrzny programator.
Przy Twoim rozwiązaniu trzeba mieć zewnętrzny programator.
18.09.2015 23:28
[#41]
Re: A600 + kickstart 4 w 1
@janekdrukarz, post #40
No faktycznie jest odnośnik do allegro i zdjęcia bo były one na aukcji.
Ale zdjęcia są juz nie aktualne, gdyż ten układ czasami fiksował bez rezystora 10k na wejściu reset na attiny i brak kondka 2,2uF. Jutro zrobię kilka nowych fotek i schemat.
edit.
o dzięki za typ eproma wychodzi że to jest to. A zmiana kicka następuje pinem 1 - A18. 5v lub 0v i to jest pewnie wybór kicka.
Ostatnia aktualizacja: 18.09.2015 23:30:01 przez maliniak
Ale zdjęcia są juz nie aktualne, gdyż ten układ czasami fiksował bez rezystora 10k na wejściu reset na attiny i brak kondka 2,2uF. Jutro zrobię kilka nowych fotek i schemat.
edit.
o dzięki za typ eproma wychodzi że to jest to. A zmiana kicka następuje pinem 1 - A18. 5v lub 0v i to jest pewnie wybór kicka.
Ostatnia aktualizacja: 18.09.2015 23:30:01 przez maliniak
19.09.2015 00:38
[#43]
Re: A600 + kickstart 4 w 1
@janekdrukarz, post #42

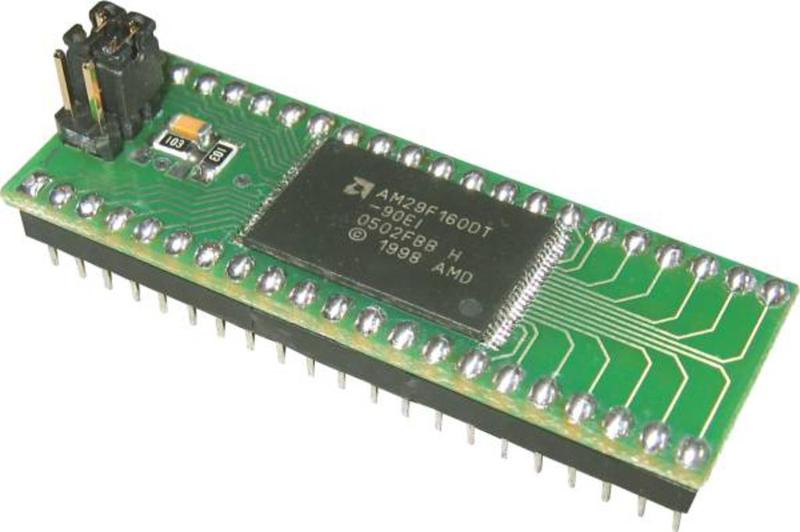

A masz w swoim adapterze 6 pinów do wyboru kicka jak nazdjeciu ?
edit.
przełącznik ctrl+a+a co mam jest na attiny13 ale można i do attiny25.
Taka ciekawostka to układ zapamiętuje ostatnio wybrany kickstart po wyłączeniu komputera.
Ostatnia aktualizacja: 19.09.2015 00:51:33 przez maliniak
edit.
przełącznik ctrl+a+a co mam jest na attiny13 ale można i do attiny25.
Taka ciekawostka to układ zapamiętuje ostatnio wybrany kickstart po wyłączeniu komputera.
Ostatnia aktualizacja: 19.09.2015 00:51:33 przez maliniak
19.09.2015 12:50
[#45]
Re: A600 + kickstart 4 w 1
@Architect1200, post #44
tak będzie z każdym flashem działać bo attiny ma za zadanie sterować liniami adresowymi , jak nie ma attiny to robi się to przełącznikami.
to jest bardzo prosty układ , nie ma potrzeby kupowania żadnych układów które działają też na ctrl+a+a z zagranicy za majątek.
Ostatnia aktualizacja: 19.09.2015 12:52:15 przez maliniak
to jest bardzo prosty układ , nie ma potrzeby kupowania żadnych układów które działają też na ctrl+a+a z zagranicy za majątek.
Ostatnia aktualizacja: 19.09.2015 12:52:15 przez maliniak
19.09.2015 14:22
[#48]
Re: A600 + kickstart 4 w 1
@zmiennik, post #46
Właśnie zrobiłem 2 schematy w eagle , jeszcze kilka fotek i do wieczora to wystawie na forum.
Schemat dla 4in1 i 2in1.
attiny programuje programem isp programer można też ponyprogiem.
Programator AVR ISP , ale jeśli nie masz programatora a masz lpt to możesz bez programatora tylko potrzebujesz kilka rezystorów , no i oczywiście małe ryzyko uwalenia portu lpt.
I oczywiście zasilanie 5V na attiny którego nie ma tutaj na schemacie.
Ostatnia aktualizacja: 19.09.2015 14:23:25 przez maliniak
Schemat dla 4in1 i 2in1.
attiny programuje programem isp programer można też ponyprogiem.
Programator AVR ISP , ale jeśli nie masz programatora a masz lpt to możesz bez programatora tylko potrzebujesz kilka rezystorów , no i oczywiście małe ryzyko uwalenia portu lpt.
I oczywiście zasilanie 5V na attiny którego nie ma tutaj na schemacie.
Ostatnia aktualizacja: 19.09.2015 14:23:25 przez maliniak
19.09.2015 14:55
[#50]
Re: A600 + kickstart 4 w 1
@maliniak, post #49
Witam
Na razie jeszcze niczym, z braku czasu flash sobie leży w opakowaniu i czeka na tzw. lepsze czasy. Docelowo miał być 1.3/3.1 przełączany mechanicznie przełącznikiem hebelkowym, podobnie jak kiedyś w xboxie przełączano dual-bios. Podoba mi się pomysł spidi_ego z programowaniem drugiego biosu z poziomu systemu amigi, który wydaje się bardzo uniwersalny i praktyczny. Twój pomysł też jest niezły, ale wymaga programatora do zaprogramowania (eeprom, flash) np. Willem, no i programatora do zaprogramowania attiny.
W jakim języku napisany jest program dla attiny?
Pozdrawiam
Na razie jeszcze niczym, z braku czasu flash sobie leży w opakowaniu i czeka na tzw. lepsze czasy. Docelowo miał być 1.3/3.1 przełączany mechanicznie przełącznikiem hebelkowym, podobnie jak kiedyś w xboxie przełączano dual-bios. Podoba mi się pomysł spidi_ego z programowaniem drugiego biosu z poziomu systemu amigi, który wydaje się bardzo uniwersalny i praktyczny. Twój pomysł też jest niezły, ale wymaga programatora do zaprogramowania (eeprom, flash) np. Willem, no i programatora do zaprogramowania attiny.
W jakim języku napisany jest program dla attiny?
Pozdrawiam
05.08.2022 06:12
[#54]
Re: A600 + kickstart 4 w 1
@maliniak, post #4
Witam wszystkich zakupiłem ten https://allegro.pl/oferta/przelacznik-kickstartow-2in1-4in1-oraz-kosc-rom-12429798087 po podłączeniu dwóch przełączników jest ok działa ale chcę narazie tylko 2in1 mieć 1.3 i 3.1 tylko nie wiem w które piny wpiąć ten jeden przełącznik a zaznaczę ze piny są oznaczone od 1 do 4 proszę o pomoc
