Przerabianie pada
Hej,

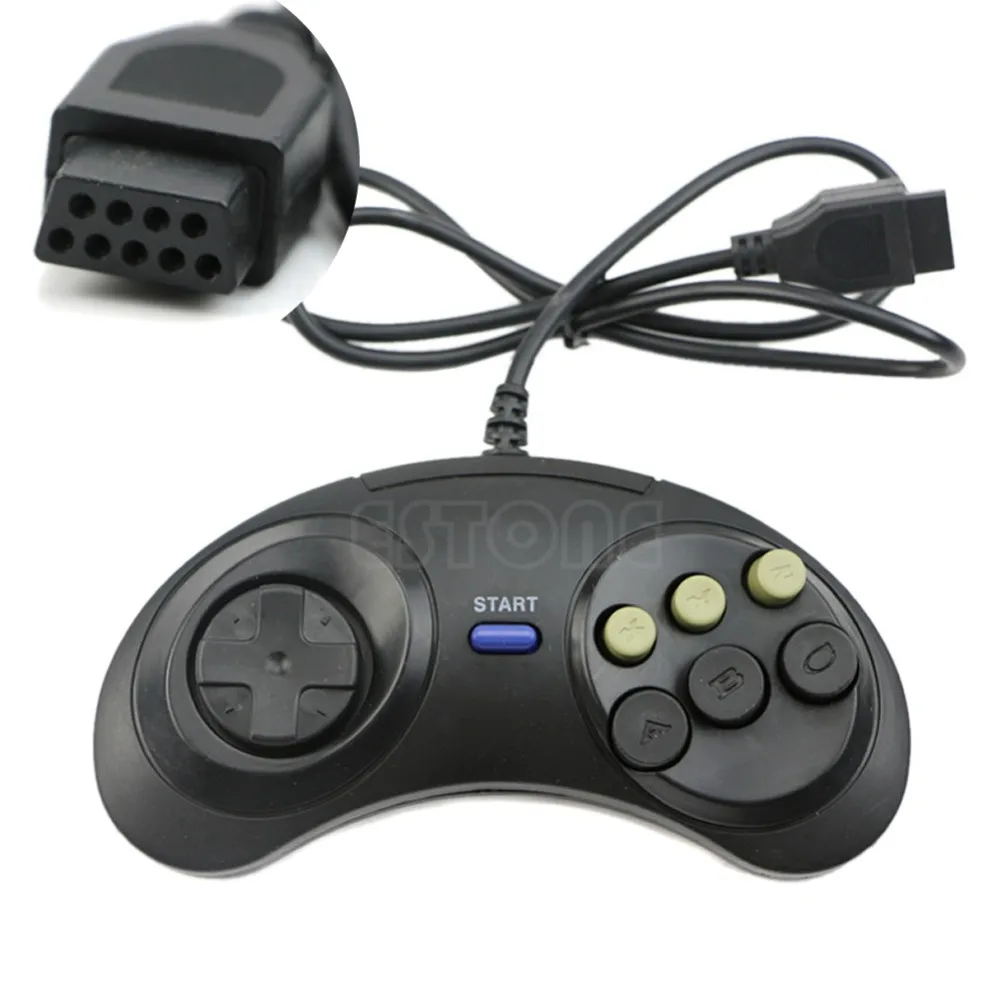

Mam takiego pada:
Chciałbym, aby wciśnięcie przycisku 2 było rozpoznawane jako 1, a niech 1 tez zostanie jako 1. Sprawdzałem i nie ma przejście między zaznaczonymi czerwonymi kółkami - ktoś mógłby mi poradzić jak się do tego zabrać? Czy nie jest to wykonalne?
Jak rozumiem, pod czarną masą jest jakiś chip?
Ostatnia aktualizacja: 31.10.2016 16:36:48 przez Piecho
Mam takiego pada:
Chciałbym, aby wciśnięcie przycisku 2 było rozpoznawane jako 1, a niech 1 tez zostanie jako 1. Sprawdzałem i nie ma przejście między zaznaczonymi czerwonymi kółkami - ktoś mógłby mi poradzić jak się do tego zabrać? Czy nie jest to wykonalne?
Jak rozumiem, pod czarną masą jest jakiś chip?
Ostatnia aktualizacja: 31.10.2016 16:36:48 przez Piecho
31.10.2016 18:08
[#2]
Re: Przerabianie pada
@Piecho, post #1
Tak, jest czip, bo to pad do Segi MD, a Sega MD nie wysyła informacji o przyciskach wprost. Więcej tu.
Najszybciej tego pada przerobić sprawdzając pod który z pinów na środku poprowadzony jest przycisk 1, przerwać ścieżkę nożykiem prowadzącą do pola nacisku przycisku 2 i zdrutować do pinu przycisku 1.
Najszybciej tego pada przerobić sprawdzając pod który z pinów na środku poprowadzony jest przycisk 1, przerwać ścieżkę nożykiem prowadzącą do pola nacisku przycisku 2 i zdrutować do pinu przycisku 1.
31.10.2016 18:58
[#5]
Re: Przerabianie pada
@teh_KaiN, post #2
Najszybciej tego pada przerobić sprawdzając pod który z pinów na środku poprowadzony jest przycisk 1, przerwać ścieżkę nożykiem prowadzącą do pola nacisku przycisku 2 i zdrutować do pinu przycisku 1.
Tylko zależy mi, żeby strzałka w górę nadal była strzałką w górę - w tym wypadku jak rozumiem ten klawisz wcale nie będzie działał?
31.10.2016 22:38
[wyróżniony]
[#6]
Re: Przerabianie pada
@Piecho, post #4
Sposobów jest kilka. Ale chyba najprostszym jest odcięcie wszystkich ścieżek do tego chipa i polutowanie "mostków" pomiędzy polami przycisków a odpowiednimi kablami (pinami). Z tego co widzę są w pobliżu tych pól odsłonięte okrągłe miejsca, jeżeli to nie będzie kolidowało z przyciskami można przylutować je tam. Pamiętaj tylko aby nie przylutować w miejsce gdzie jest GND (z tego co widzę jest poprowadzony wokół płytki). Oczywiście musisz pomostkować odpowiednie pola do odpowiednich przewodów/pinów, rozpiska jest np tutaj.
01.11.2016 12:13
[wyróżniony]
[#9]
Re: Przerabianie pada
@R-Tea, post #8
Ja bym tych ścieżek nie odcinał, tym chipem jest zwykły multiplekser i robi dodatkowo za wzmacniacz (kiedyś przerobiłem pada od nesa i przyciski były mało czułe). Wg schematu należy odciąć przewód nr 5 (numer w gnieździe) i podać tam 5V (można zmostkować z pinem 7 - oczywiście mówię o punktach lutowniczych od strony pada), w tym przypadku nie będzie działał przycisk A, więc można go sobie podrutować do przycisku góra. A jak dalej masz wątpliwości, to poproś kogoś o przeróbkę.
