Dzień dobry dla wszystkich fanów!

Mój monitor Amiga M1538S włącza się piszczy i ćwierka, ale ekran martwy.

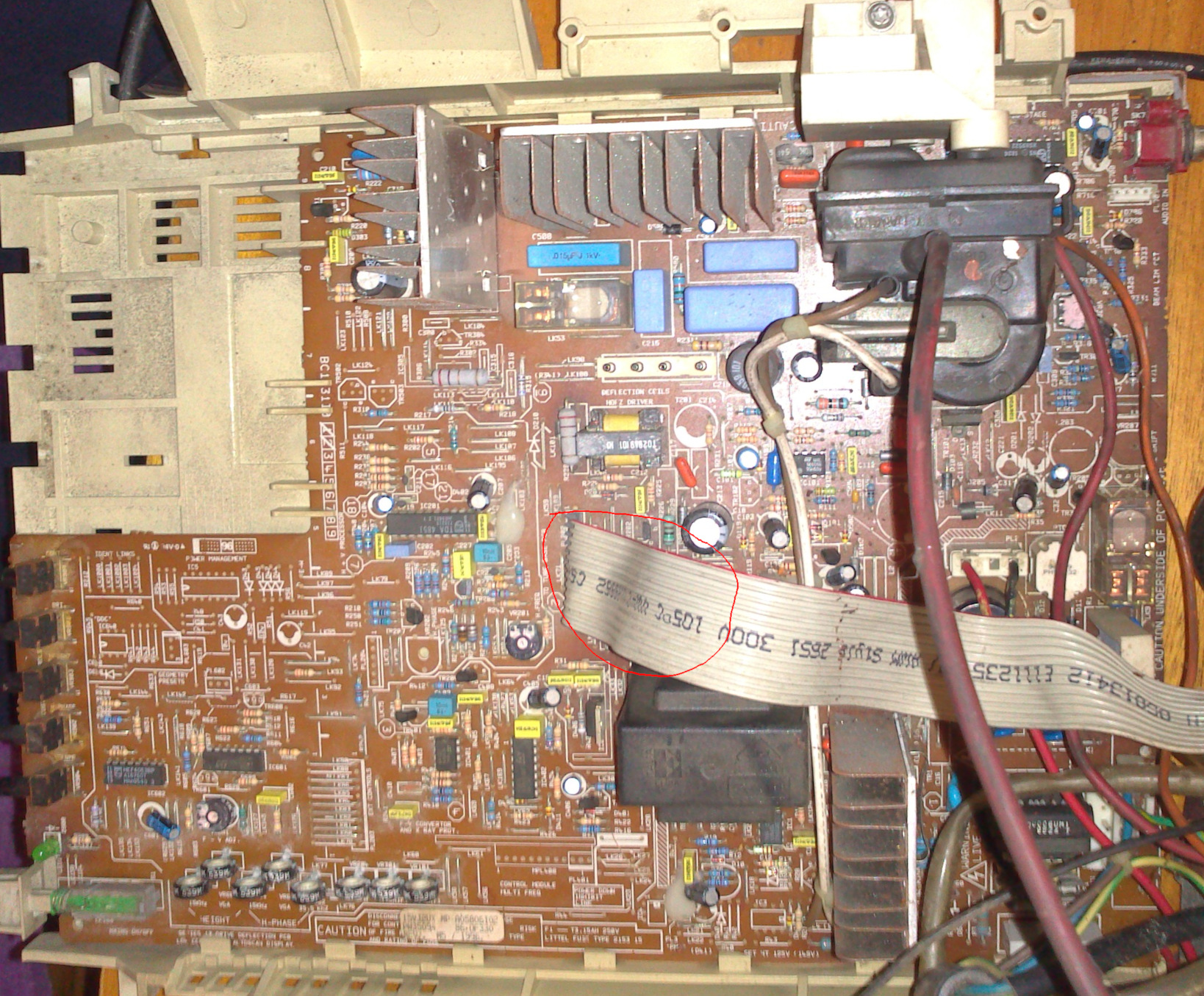

Znalazłem uszkodzony opornik prawdopodobnie R20. Daję zdjęcia jego gdzie znajduje się na płycie. To ten z czarnym pierścieniem (dławik chyba). Spalił się i nie widać kolorów na nim, pierwszy czerwony ostatni złoty. w internecie brak schematów, a nawet zdjęć, co by mnie uratowało.
Czy ktoś z fanów miałby informację co to za rezystor? Ewentualnie ma dostęp i może dać zdjęcie jego lub powiedzieć kolory pasków na nim?

Od 3 tygodni zajmuje mi cały stół w domu więc nie tylko ja się ucieszę :D



Dziękuję!

Ostatnia aktualizacja: 14.02.2019 12:19:30 przez epiepi

Ostatnia aktualizacja: 14.02.2019 12:20:24 przez epiepi

Rezystor był chyba ok, tylko miał tak mały opór, jak kawałek kabelka, więc pomyślałem, że walnięty.
Kolory to czerwony i chyba brązowy srebrny i zloty. ok 0,3 Ohm. Nie znam W.

Naprawiłem monitor przelutowując na płycie wszystkie wielkie elementy z duża ilością cyny i ogólnie te od RGB. Działa ładnie.

Jeśli ktoś w potrzebie to mam dużo zdjęć płyty i wnętrzności.

Pozdrawiam
