Nowe laminaty klawiatur A500, A600, A1200 - końcówka serii !!!Lista w 1 poście!!!

13.02.2020 18:03

[#1] Nowe laminaty klawiatur A500, A600, A1200 - końcówka serii !!!Lista w 1 poście!!!

panti1801
autor wątku

Cześć,

Na wstępie chcę Wam serdecznie podziękować za udział w akcji z "foliami" :) W związku z dużym zainteresowaniem dodatkowymi laminatami, ogłaszam zapisy na końcówkę pierwszej serii.

UWAGA!!! Nie robimy "tradycyjnej" listy, zapisujemy się do arkusza dostępnego pod tym linkiem =>LISTA<=.

Posiadam na stanie jeszcze:
2 szt. A500 (nie pasują do A1200)
43 szt. A600
12 szt. A1200 (pasują również do A500)

Cena nie ulega zmianie, wynosi 99zł za sztukę + 15zł koszt wysyłki (niezależnie od ilości) paczkomatem lub kurierem.

W związku z ograniczoną ilością laminatów, obowiązuje zasada "kto pierwszy ten lepszy". Liczę też na Waszą uczciwość przy zapisach, że nikt nie będzie odpisywał komuś sztuki, bo dla niego zabrakło.

Na końcu listy znajdują się podsumy, kolor niebieski oznacza, że została osiągnięta maksymalna ilość dla danego rodzaju laminatu, czerwony oznacza przekroczenie i konieczność wpisania mniejszej ilości.

Ostatnia aktualizacja: 13.02.2020 18:06:43 przez panti1801

Odpowiedz

13.02.2020 18:15

[#2]

yashin

@panti1801, post #1

...

Ostatnia aktualizacja: 13.02.2020 18:16:15 przez yashin

Odpowiedz

14.02.2020 21:26

[#3] Re: Nowe laminaty klawiatur A500, A600, A1200 - końcówka serii !!!Lista w 1 poście!!!

panti1801
autor wątku

@panti1801, post #1

Pozwolę sobie podbić temat.

Odpowiedz

16.02.2020 20:24

[#4] Re: Nowe laminaty klawiatur A500, A600, A1200 - końcówka serii !!!Lista w 1 poście!!!

panti1801
autor wątku

@panti1801, post #1

Up

Odpowiedz

18.02.2020 11:33

[#5] Re: Nowe laminaty klawiatur A500, A600, A1200 - końcówka serii !!!Lista w 1 poście!!!

panti1801
autor wątku

@panti1801, post #1

To zróbmy tak, jeśli ktoś potrzebuje jeszcze dodatkowych PCB do A500/A1200 to dopisujcie się i nie przejmujcie się kolorem czerwonym ;) najwyżej domówię małą partię :)

Odpowiedz

18.02.2020 15:07

[#6] Re: Nowe laminaty klawiatur A500, A600, A1200 - końcówka serii !!!Lista w 1 poście!!!

Dorian3d

@panti1801, post #5

A jest kolor czerwony do A 1200?

Odpowiedz

18.02.2020 17:12

[#7] Re: Nowe laminaty klawiatur A500, A600, A1200 - końcówka serii !!!Lista w 1 poście!!!

panti1801
autor wątku

@Dorian3d, post #6

Przez przestoje związane z ostatnimi wydarzeniami w Chinach, moja płytkarnia realizuje narazie zamówienia bez żadnych wariacji, tj. dostępne są narazie tylko zielone solder maski, jest też narazie problem z grubością PCB (dostępny najcieńszy ma 0.8mm) ale na to coś poradzę.

Podsumowując, laminaty będą zielone.

Odpowiedz

20.02.2020 11:46

[#8] Re: Nowe laminaty klawiatur A500, A600, A1200 - końcówka serii !!!Lista w 1 poście!!!

panti1801
autor wątku

@panti1801, post #1

Up

Odpowiedz

20.02.2020 12:04

[#9] Re: Nowe laminaty klawiatur A500, A600, A1200 - końcówka serii !!!Lista w 1 poście!!!

Umpal

@panti1801, post #7

@Panti, czym one się różnią (oprócz koloru PCB) od tych czarnych, które teraz dostaliśmy?

Odpowiedz

20.02.2020 13:28

[#10] Re: Nowe laminaty klawiatur A500, A600, A1200 - końcówka serii !!!Lista w 1 poście!!!

panti1801
autor wątku

@Umpal, post #9

Niczym, naniosłem przy okazji tylko poprawki kosmetyczny. A masz jakieś sugestie co możnaby ewentualnie poprawić?

Ostatnia aktualizacja: 20.02.2020 13:36:28 przez panti1801

Odpowiedz

20.02.2020 19:33

[#11] Re: Nowe laminaty klawiatur A500, A600, A1200 - końcówka serii !!!Lista w 1 poście!!!

Alex

@panti1801, post #10

Mógł byś np. małą płytkę tą co wchodzi w złącze klawiatury zrobić grubszą żeby nie trzeba było używać zacisku który i tak teraz wchodzi tylko do połowy. Podobnie jak jest w interfejsie elboxu PC-Key 600/1200. Reszta jest idealna i nie ma się do czego przyczepić

Odpowiedz

20.02.2020 19:44

[#12] Re: Nowe laminaty klawiatur A500, A600, A1200 - końcówka serii !!!Lista w 1 poście!!!

BULI

@Alex, post #11

Mógł byś np. małą płytkę tą co wchodzi w złącze klawiatury zrobić grubszą żeby nie trzeba było używać zacisku który i tak teraz wchodzi tylko do połowy

Z tym byłbym ostrożny, bo:
U mnie płytka wchodzi do końca, ale zacisk i tak jest potrzebny, bo płytka jest (w moim przypadku) jest delikatnie za szeroka i dla tego lekko się wygina (wichruje, co powoduje pogorszenie powierzchni stykowej

Czyli, jeśli miała by być na wcisk (bez zacisku, to trzeba lepiej wstrzelić się w gniazdo klawiatury (szerokość).

Ostatnia aktualizacja: 20.02.2020 19:45:56 przez BULI

Odpowiedz

20.02.2020 20:39

[#13] Re: Nowe laminaty klawiatur A500, A600, A1200 - końcówka serii !!!Lista w 1 poście!!!

AD99

@Alex, post #11

W A500 musi być chyba zacisk. Bo płytka wchodzi w gniazdo, ale zacisk powoduje "zejście"styków na płytkę, więc o grubość nie chodzi. Ja bym ewentualnie poprawił - dodał styki od dołu płytki wchodzącej w gniazdo, chociaż górne niby wystarczą

.

Odpowiedz

20.02.2020 22:47

[#14] Re: Nowe laminaty klawiatur A500, A600, A1200 - końcówka serii !!!Lista w 1 poście!!!

Umpal

@panti1801, post #10

@Panti, sugestii raczej nie mam, może z wyjątkiem odrobinę węższej płytki, która wchodzi w złącze klawiatury - pisałem wyżej, że musiałem ją lekko przypiłować z obu stron.

@Buli, nie polecam wciskania jej do tego stopnia żeby się wyginała. Polecam za to zrobić to, co przed chwilą napisałem i opisałem wyżej - to znacznie bezpieczniejsze i na dłuższą metę zdrowsze zarówno dla płytki, jak i dla gniazda i zacisku.

@Panti, piszesz, że niczym się nie różni, ale przecież sam napisałeś, że:

(...) jest też narazie problem z grubością PCB (dostępny najcieńszy ma 0.8mm) (...)

To jakby sugeruje, że zielona jest cieńsza niż czarna. Jeśli tak nie jest, to proszę o sprostowanie.

Odpowiedz

20.02.2020 23:06

[#15] Re: Nowe laminaty klawiatur A500, A600, A1200 - końcówka serii !!!Lista w 1 poście!!!

panti1801
autor wątku

@Alex, post #11

Pierwotnie ta mała płytka miała być wykonana na laminacie 1mm i chyba powrócę do tej koncepcji. W A600 i A1200 nie będzie z tym problemu, bo będzie pewnie siedzieć w gnieździe bez żadnych dodatkowych mocowań (czytaj: bez zapinki), jednak w A500 nie mogę zastosować tego "myku", ale coś pomyślę.

W odpowiedzi na #12

Płytka została już lekko zwężona i nie powinno być już problemu z jej szerokością, w połączeniu z grubszym laminatem nie będzie trzeba używać zapinki.

W odpowiedzi na #13

Dodanie styków od dołu nic by nie zmieniło, w samym gnieździe piny są tylko od góry. Będę myślał nad innym rozwiązaniem.

W odpowiedzi na #14

Czarne PCB były na laminacie 0.4mm i zarówno ta jak i każda inna partia będzie robiona na tej samej grubości. Wcześniej pisałem, że mam problem w płytkarni, bo dopiero co wznowili produkcję, i nie wykonują niestandartowych zamówień (w tym właśnie laminat 0.4mm) i najcieńsze co mogą zrobić na obecną chwilę to 0.8mm, ale dostałem info z innej firmy, że też ruszyli i mogę tam zrobić wszystkie cuda wianki jakie sobie zażyczę. Niestety mają teraz terminy po 25-30 dni...

Ostatnia aktualizacja: 20.02.2020 23:08:55 przez panti1801

Odpowiedz

20.02.2020 23:23

[#16] Re: Nowe laminaty klawiatur A500, A600, A1200 - końcówka serii !!!Lista w 1 poście!!!

ted

Lokalizacja: Sokołów Młp.

@panti1801, post #15

Witam.
W porównaniu do obudów i klawiszy Phila twoje laminaty to superexpress.
Pozdrawiam.

Odpowiedz

20.02.2020 23:33

[#17] Re: Nowe laminaty klawiatur A500, A600, A1200 - końcówka serii !!!Lista w 1 poście!!!

panti1801
autor wątku

@ted, post #16

offtop on
Ooo, dobrze, że mi przypomniałeś, czekam na klawisze...
offtop off

Mam jeszcze jedną płytkarnie, trochę droższą, ale terminy do 10 dni.

Odpowiedz

24.02.2020 21:32

[#18] Re: Nowe laminaty klawiatur A500, A600, A1200 - końcówka serii !!!Lista w 1 poście!!!

panti1801
autor wątku

@panti1801, post #1

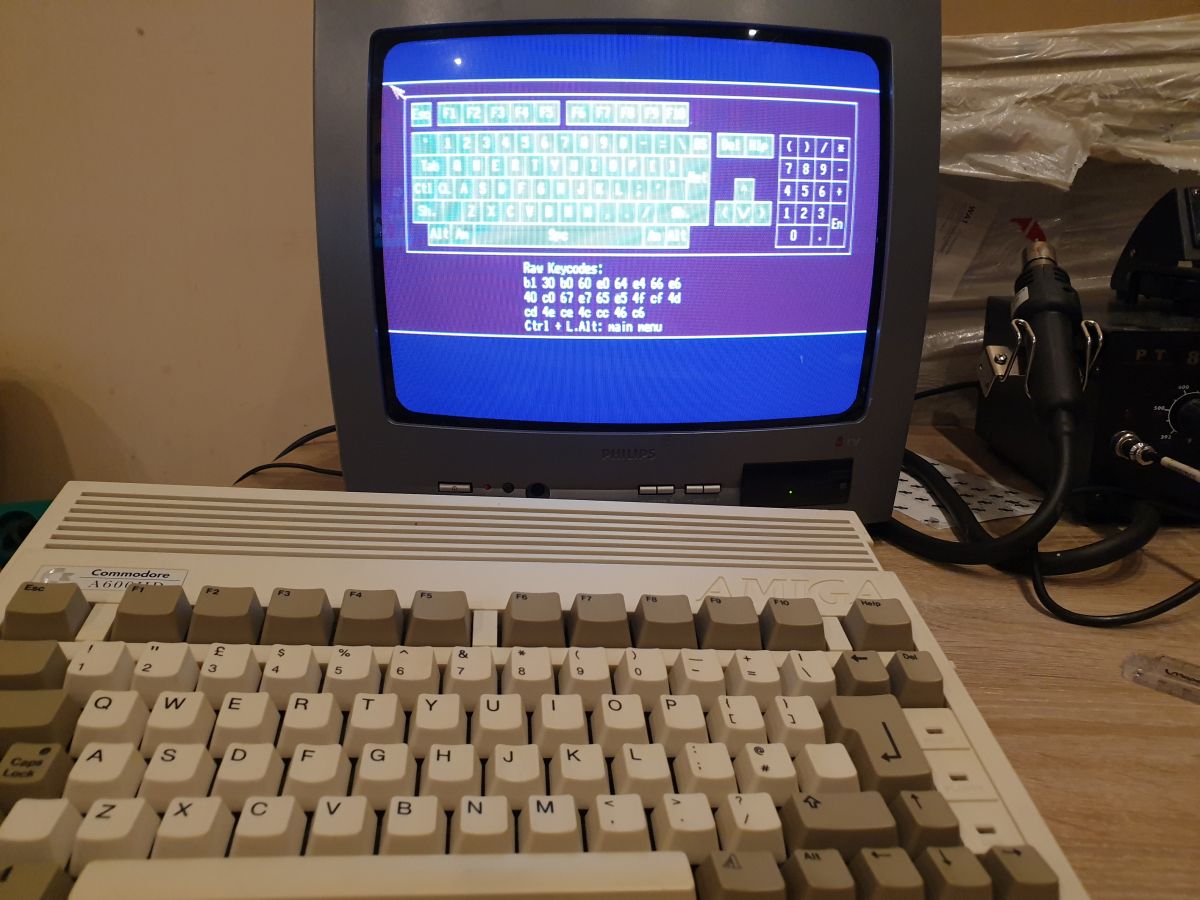

Chciałbym Was poinformować, że grupa niezależnych beta testerów otrzymała właśnie prototyp nowego PCB. Testowanie nowych laminatów idze pełną parą, a ze wstępnych raportów wynika, że kontrola jakości przejdzie pomyślnie ;)

Ostatnia aktualizacja: 24.02.2020 21:35:47 przez panti1801

Odpowiedz

24.02.2020 22:59

[#19] Re: Nowe laminaty klawiatur A500, A600, A1200 - końcówka serii !!!Lista w 1 poście!!!

BULI

@panti1801, post #18

Niezły zespół

Odpowiedz

26.02.2020 01:00

[#20] Re: Nowe laminaty klawiatur A500, A600, A1200 - końcówka serii !!!Lista w 1 poście!!!

panti1801
autor wątku

@panti1801, post #1

Up

Odpowiedz

29.02.2020 11:14

[#21] Re: Nowe laminaty klawiatur A500, A600, A1200 - końcówka serii !!!Lista w 1 poście!!!

BULI

@panti1801, post #20

Możesz podać jaką taśmę trzeba do twojego zamiennika?
Bo chyba uszkodziłem swoją

Odpowiedz

29.02.2020 11:56

[#22] Re: Nowe laminaty klawiatur A500, A600, A1200 - końcówka serii !!!Lista w 1 poście!!!

panti1801
autor wątku

@BULI, post #21

Taśma FFC 32 pin, raster 1mm. Możesz napisać coś więcej? Jak udało Ci się ją zepsuć? ;)

Odpowiedz

02.03.2020 14:37

[#23] Re: Nowe laminaty klawiatur A500, A600, A1200 - końcówka serii !!!Lista w 1 poście!!!

BULI

@panti1801, post #22

Dzięki za info.
Dziś poszperałem z miernikiem i jednak z taśmą jest OK.
Pojawił mi się dziwny objaw, mianowicie gdy wciskam ENTER np w edytorze, to komputer wciska mi wszystkie znaki w lini QWERTYUIOP[]ENTER.
Podobnie jak wcisnę BACKSPACE to dostaję ZXCVBNM<>?BACKSPACE
Jak wciskam DEL to dostaję asdfghjkl:"|DEL
Co może się dziać?

Aaa i widzę, że sam potrafi mi się zapalić CAPSLOCK

Ostatnia aktualizacja: 02.03.2020 14:40:01 przez BULI

Odpowiedz

02.03.2020 18:14

[#24] Re: Nowe laminaty klawiatur A500, A600, A1200 - końcówka serii !!!Lista w 1 poście!!!

Dorian3d

@BULI, post #23

Paweł może to Virus

Obstawiam zwarcie

Ostatnia aktualizacja: 02.03.2020 18:15:59 przez Dorian3d

Odpowiedz

02.03.2020 18:24

[#25] Re: Nowe laminaty klawiatur A500, A600, A1200 - końcówka serii !!!Lista w 1 poście!!!

panti1801
autor wątku

@BULI, post #23

A500 czy 1200? Tak jak pisze Dorian, wygląda to na zwarcie.

Ostatnia aktualizacja: 02.03.2020 18:27:22 przez panti1801

Odpowiedz

02.03.2020 18:43

[#26] Re: Nowe laminaty klawiatur A500, A600, A1200 - końcówka serii !!!Lista w 1 poście!!!

BULI

@panti1801, post #25

Tylko muszę zrobić śledztwo gdzie mam to zwarcie.
Czy w samej klawiaturze (membrana), czy na pinach slotu w płycie głównej.
Najlepiej będzie chyba wykorzystać dodatkowe złącze na membranie (które jest dla A500), bo mam tam na wierzchu wszystkie piny

Odpowiedz

02.03.2020 18:46

[#27] Re: Nowe laminaty klawiatur A500, A600, A1200 - końcówka serii !!!Lista w 1 poście!!!

Alex

@panti1801, post #25

Wiecie co, jak składałem swoją klawiaturę A1200 to zastanawiałem się nad jedną rzeczą,
czy faktycznie nie będą się robić zwarcia jak laminat będzie leżał bezpośrednio na dolnej blasze. Chodzi o to czy jak trochę zetrze się soldermaska od spodu to będziemy mieli zwarcia bo są ścieżki i przelotki. Moja na razie działa ale może by tak sprayem potraktować dolną blachę żeby izolacja była grubsza.

Odpowiedz

02.03.2020 18:47

[#28] Re: Nowe laminaty klawiatur A500, A600, A1200 - końcówka serii !!!Lista w 1 poście!!!

AD99

@BULI, post #26

Nie zwiera czasami blacha od klawiatury?

Odpowiedz

02.03.2020 19:55

[#29] Re: Nowe laminaty klawiatur A500, A600, A1200 - końcówka serii !!!Lista w 1 poście!!!

panti1801
autor wątku

@BULI, post #26

A nie przypiłowałeś za bardzo tej małej płytki? Może być teraz za wąska i piny płytki są przesunięte względem pinów w gnieździe. Zrób wyraźne zdjęci podłączonej klawiatury.

Odpowiedz

03.03.2020 13:32

[#30] Re: Nowe laminaty klawiatur A500, A600, A1200 - końcówka serii !!!Lista w 1 poście!!!

BULI

@panti1801, post #29

Sprawdziłem- i rzeczywiście zwiera mi z obudową klawiatury.
Jak sprawdzam na tym złączu do A500 na laminacie, to na "pinie" 4 od prawej strony mam "zamknięty obwód" z obudową (blachą) klawiatury

Jak odizolowałem klawiaturę (blachę) od reszty Amigi to pomimo tego "przejścia" wszystko działa jak należy

Ostatnia aktualizacja: 03.03.2020 13:37:57 przez BULI
