30.09.2020 15:21
[#1]
wnętrze Amigi 3000D + pytanie o dysk i przycisk do fdd
Cześć,

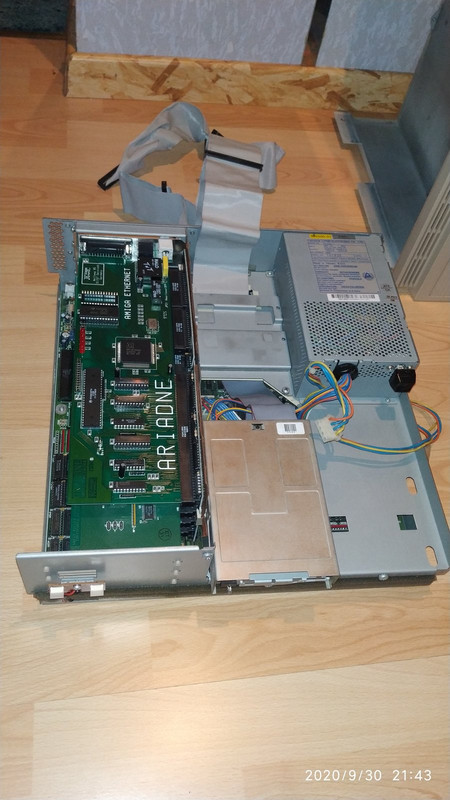

W mojej A3000D poprzedni właściciel coś w środku zmieniał. Chciałbym zobaczyć co mi brakuje do oryginału.
1) Jak długa jest taśma do dysku SCSI i ile wtyczek ma? (w mojej taśma ma chyba 2m długości i ledwo się mieści do środka)
2) Czy znajdę gdzieś zdjęcie oryginalnej metalowej ramki do której montuje się wewnętrzny dysk twardy?
3) Czy zatoka na drugi napęd 3.5" posiada domyślnie ramkę/stelaż do montażu drugiej stacji dyskietek? (u mnie jest pusto, był tam wcześniej drugi dysk SCSI położony "luzem")
4) Widziałem na jakiś filmach, że od "spodu" daughterboard'u jest folia izolacyjna. U mnie jest kawałek kartonu, aczkolwiek widać że jest dokładnie wycięty na wymiar. Czy ten materiał też był używany?
5) Jaka w tej chwili jest najtańsza opcja na dysk twardy? Oryginalne dyski 3.5" SCSI 50PIN są drogie i stare.
6) O oryginalny przycisk do fdd będzie pewnie ciężko. Gdzie dostanę drukowany, w kolorze najbardziej zbliżonym do oryginału?
W mojej A3000D poprzedni właściciel coś w środku zmieniał. Chciałbym zobaczyć co mi brakuje do oryginału.
1) Jak długa jest taśma do dysku SCSI i ile wtyczek ma? (w mojej taśma ma chyba 2m długości i ledwo się mieści do środka)
2) Czy znajdę gdzieś zdjęcie oryginalnej metalowej ramki do której montuje się wewnętrzny dysk twardy?
3) Czy zatoka na drugi napęd 3.5" posiada domyślnie ramkę/stelaż do montażu drugiej stacji dyskietek? (u mnie jest pusto, był tam wcześniej drugi dysk SCSI położony "luzem")
4) Widziałem na jakiś filmach, że od "spodu" daughterboard'u jest folia izolacyjna. U mnie jest kawałek kartonu, aczkolwiek widać że jest dokładnie wycięty na wymiar. Czy ten materiał też był używany?
5) Jaka w tej chwili jest najtańsza opcja na dysk twardy? Oryginalne dyski 3.5" SCSI 50PIN są drogie i stare.
6) O oryginalny przycisk do fdd będzie pewnie ciężko. Gdzie dostanę drukowany, w kolorze najbardziej zbliżonym do oryginału?
30.09.2020 16:04
[#2]
Re: wnętrze Amigi 3000D + pytanie o dysk i przycisk do fdd
@davidtychy, post #1
Tutaj kilku ludzi uwielbia a3000, to pewnie Ci lepiej odpowiedzą. Ode mnie tak na szybko:
Tasma scsi jest baardzo krótka. Więc chyba masz nieoriginalną. Nie wkładaj długiej, bo tam w puszcce jest bardzo słabo z wentylacją.
Zdjęcie Ci z przyjemnością zapodam za kilka godzin.
Nie. W wersji 1fdd jest puste miejsce na stację ewentualnie hdd.
I na spodzie płyty, i po prawej strony daughterbourdu jest przeźroczysta izolacja. Zrób sobie ją sam jeśli nie masz, z jakiegoś opakowania na zabawki :)
Opcja na dysk twardy? Kup sobbie buddhę i podłącz adapter do karty CF. To chyba najtaniej.
Z przyciskiem to po prostu wydrukuj/zleć druk i dobierz farbę akrylową w spreyu.. Nic innego nie wymyślisz.
Zapodaj zdjęcie Twojego skarba :)
Ostatnia aktualizacja: 30.09.2020 16:07:35 przez Ralpheeck
Tasma scsi jest baardzo krótka. Więc chyba masz nieoriginalną. Nie wkładaj długiej, bo tam w puszcce jest bardzo słabo z wentylacją.
Zdjęcie Ci z przyjemnością zapodam za kilka godzin.
Nie. W wersji 1fdd jest puste miejsce na stację ewentualnie hdd.
I na spodzie płyty, i po prawej strony daughterbourdu jest przeźroczysta izolacja. Zrób sobie ją sam jeśli nie masz, z jakiegoś opakowania na zabawki :)
Opcja na dysk twardy? Kup sobbie buddhę i podłącz adapter do karty CF. To chyba najtaniej.
Z przyciskiem to po prostu wydrukuj/zleć druk i dobierz farbę akrylową w spreyu.. Nic innego nie wymyślisz.
Zapodaj zdjęcie Twojego skarba :)
Ostatnia aktualizacja: 30.09.2020 16:07:35 przez Ralpheeck
30.09.2020 21:23
[#4]
Re: wnętrze Amigi 3000D + pytanie o dysk i przycisk do fdd
@davidtychy, post #1
Często ludzie wycinali dziurę pod lewą stacją, aby zmieścić tam radiator do karty turbo.
1 Jeżeli hdd jest pomiędzy PSU a db z tyłu, to taśma jest bardzo krótka. Jeżeli na kołysce z przodu w miejscu FDD, to kabel jest na wymiar. Tak że zrób dobrze :)
2
Po lewej kołyska na FDD, po prawej na HDD.

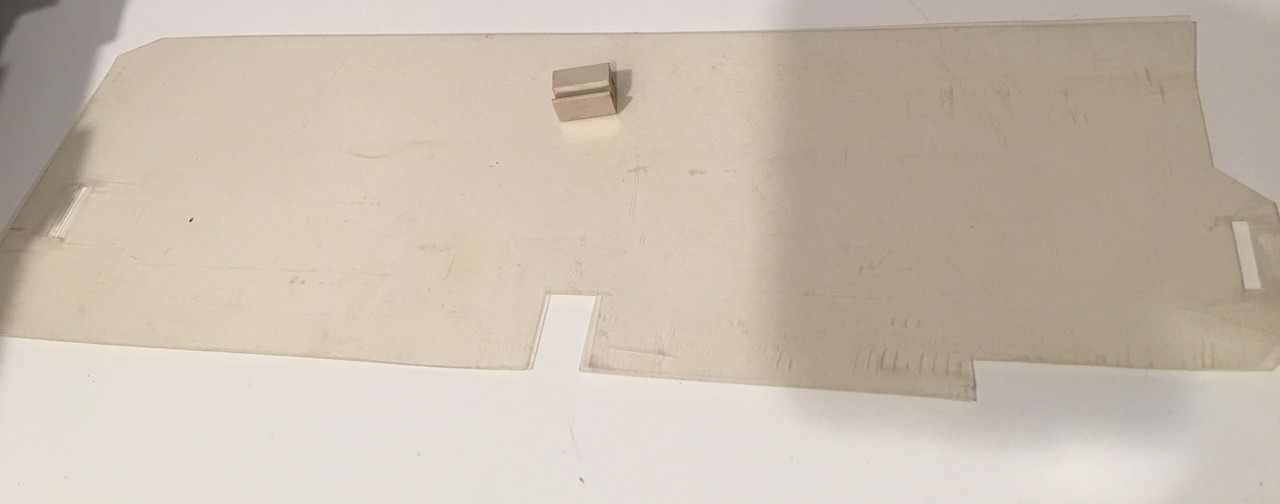

Izolator DB, Instaluje się go trzema plastikowymi zapięciami jak ten tutaj.
5 Tak jak ci pisaliśmy, najlepiej kup dysk SCSI. Z przerzucaniem danych nie jest wygodnie, ale to chyba nie o to chodzi. Jeżeli chcesz wygodnie, to kup sobie buddhę i adapter CF IDE, albo duży flashdisk. Z tą buddhą będziesz miał wygodne narzędzie do formatowania kart, hdd licencjonowanym WB.
Mam nadzieję że pomogłem. Jak coś to pisz.
Ostatnia aktualizacja: 30.09.2020 21:26:19 przez Ralpheeck
1 Jeżeli hdd jest pomiędzy PSU a db z tyłu, to taśma jest bardzo krótka. Jeżeli na kołysce z przodu w miejscu FDD, to kabel jest na wymiar. Tak że zrób dobrze :)
2
Po lewej kołyska na FDD, po prawej na HDD.
Izolator DB, Instaluje się go trzema plastikowymi zapięciami jak ten tutaj.
5 Tak jak ci pisaliśmy, najlepiej kup dysk SCSI. Z przerzucaniem danych nie jest wygodnie, ale to chyba nie o to chodzi. Jeżeli chcesz wygodnie, to kup sobie buddhę i adapter CF IDE, albo duży flashdisk. Z tą buddhą będziesz miał wygodne narzędzie do formatowania kart, hdd licencjonowanym WB.
Mam nadzieję że pomogłem. Jak coś to pisz.
Ostatnia aktualizacja: 30.09.2020 21:26:19 przez Ralpheeck
30.09.2020 22:09
[#6]
Re: wnętrze Amigi 3000D + pytanie o dysk i przycisk do fdd
@davidtychy, post #1
Oryginalna taśma scsi jest dość specyficzna i trudnodostępna. Ma dwie końcówki żeńskie 50pin (płyta i dysk) oraz męską końcówkę na ewentualny kolejny kabel. Można jednak czasem ustrzelić.
Dyski SCSI są fajne ale strasznie drogie. Nieco tańsze są 68pin ale wymagają przelotek. Mam jeszcze dyski SCSI ale obecnie postawiłem na adapter SCSI2SD i nie narzekam. Dyski czasem tylko testuję by nie zaspały. Mam też jedną kopię na IDE. Jeden SCSI 68pin kupiłem ale padł przy drugim uruchomieniu. Nawet zawartości zbytnio nie obejrzałem. :(
Buddha jest super przy wyższych kickstartach (od 2.04) bo możesz z niego ładować system. Do tego tani CD-ROM na IDE. Przy superkickstarcie trzeba mieć SCSI by wczytał kickstart.
Napisz o niej więcej szczegółów. Czy masz karty rozszerzeń i jakie, jaki kickstart?
Przyciski i dystanse można wydrukować. Kwestia doboru materiału.
Dyski SCSI są fajne ale strasznie drogie. Nieco tańsze są 68pin ale wymagają przelotek. Mam jeszcze dyski SCSI ale obecnie postawiłem na adapter SCSI2SD i nie narzekam. Dyski czasem tylko testuję by nie zaspały. Mam też jedną kopię na IDE. Jeden SCSI 68pin kupiłem ale padł przy drugim uruchomieniu. Nawet zawartości zbytnio nie obejrzałem. :(
Buddha jest super przy wyższych kickstartach (od 2.04) bo możesz z niego ładować system. Do tego tani CD-ROM na IDE. Przy superkickstarcie trzeba mieć SCSI by wczytał kickstart.
Napisz o niej więcej szczegółów. Czy masz karty rozszerzeń i jakie, jaki kickstart?
Przyciski i dystanse można wydrukować. Kwestia doboru materiału.
01.10.2020 15:17
[#8]
Re: wnętrze Amigi 3000D + pytanie o dysk i przycisk do fdd
@davidtychy, post #7
Nie, jeśli amiga miała jedną stację, to nie ma pustych kołysek. A3000 i 3000t ma te same stacje, i iba modele wymagają kołysek, więc sprzedawano je razem z nimi.
Wygląda legitnie, tylko wyrzuć tę tekturę i wytnij osłonę z jakigoś opakowania po zabawce. Ważne jest wycięcie na dole pomiędzy mostkami db, abyś nie zrobił po prostu ściany.
Ile tam masz ramu i jaki kick?
Edit
Dopiero teraz zauważyłem. Wylutuj tę baterię Jak najszybciej!!!
Ostatnia aktualizacja: 01.10.2020 15:20:25 przez Ralpheeck
Wygląda legitnie, tylko wyrzuć tę tekturę i wytnij osłonę z jakigoś opakowania po zabawce. Ważne jest wycięcie na dole pomiędzy mostkami db, abyś nie zrobił po prostu ściany.
Ile tam masz ramu i jaki kick?
Edit
Dopiero teraz zauważyłem. Wylutuj tę baterię Jak najszybciej!!!
Ostatnia aktualizacja: 01.10.2020 15:20:25 przez Ralpheeck
02.10.2020 16:38
[#19]
Re: wnętrze Amigi 3000D + pytanie o dysk i przycisk do fdd
@davidtychy, post #17
Bateria już popuściła. Do oczyszczenia. Nie wiem jak ortodojsyjnie do nie podejdziesz, ale sugerowałbym:
Max out ramu
Wymiana kicka na 3.1
Wymiana układów PAL na chłodniejsze GAL
Ewentualnie wymianę układu scsi na zdjęciu (04 ma błędy obsługi kilku urządzeń na raz).
Skitraj klawiaturę, myszkę i ewentualnie jakąś kartę muzyczną zamiast tego ISDN i będziesz miał piękną amigę :)
Nigdy nie widziałem tej piccolo w akcji. Ma ktoś doświadczenie z tą kartą?
Max out ramu
Wymiana kicka na 3.1
Wymiana układów PAL na chłodniejsze GAL
Ewentualnie wymianę układu scsi na zdjęciu (04 ma błędy obsługi kilku urządzeń na raz).
Skitraj klawiaturę, myszkę i ewentualnie jakąś kartę muzyczną zamiast tego ISDN i będziesz miał piękną amigę :)
Nigdy nie widziałem tej piccolo w akcji. Ma ktoś doświadczenie z tą kartą?
