12.01.2021 21:24
[#1]
A1200 działa,ale brak obrazu.
Hej.
Płyta A1200 rev.1.4D.Płyta uruchamia się,stacja pracuję,wgrywa dane,jest dźwięk.
Niestety czarny ekran na RF, Composit,RGB.
Po Composit na czarnym tle widać zarys dyskietki,ale baaardzo słabo.
Na RGB jest sygnał,były wypalone dwa koraliki,ale czarny obraz.
Przelutowałem Video DAC na 100% sprawny .
Niestety bez zmian.Komputer działa,ale nie wyświetla obrazu.
Proszę o pomoc w zlokalizowaniu usterki.
Płyta A1200 rev.1.4D.Płyta uruchamia się,stacja pracuję,wgrywa dane,jest dźwięk.
Niestety czarny ekran na RF, Composit,RGB.
Po Composit na czarnym tle widać zarys dyskietki,ale baaardzo słabo.
Na RGB jest sygnał,były wypalone dwa koraliki,ale czarny obraz.
Przelutowałem Video DAC na 100% sprawny .
Niestety bez zmian.Komputer działa,ale nie wyświetla obrazu.
Proszę o pomoc w zlokalizowaniu usterki.
13.01.2021 18:37
[#8]
Re: A1200 działa,ale brak obrazu.
@Alex, post #4
Witam.
Dziękuję wszystkim za zainteresowanie i pomoc.
Problemem był uszkodzony kondensator C215 i Vrev na DAC wynosiło 4,8V
Po wymianie obraz pokazał się na RGB i Composite,więc radość wielka.

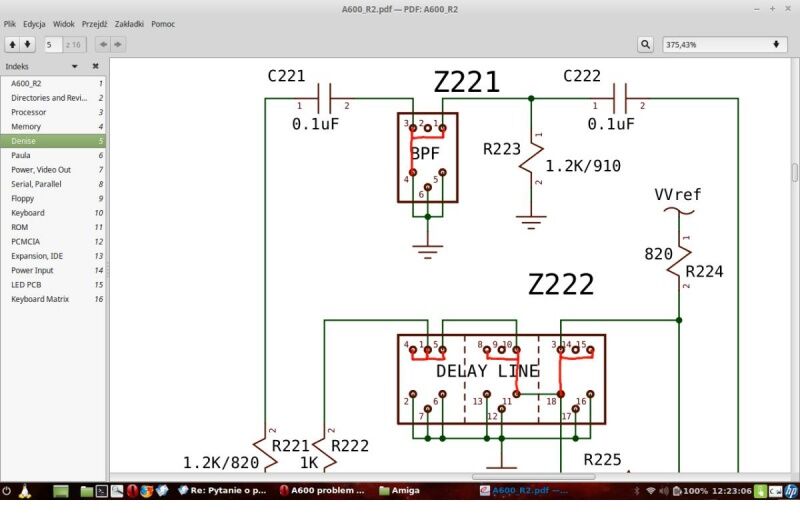

Kolory trochę przesterowane,muszę na spokojnie prześledzić schemat.
Ostatnia aktualizacja: 13.01.2021 18:47:14 przez ak47
Dziękuję wszystkim za zainteresowanie i pomoc.
Problemem był uszkodzony kondensator C215 i Vrev na DAC wynosiło 4,8V
Po wymianie obraz pokazał się na RGB i Composite,więc radość wielka.
Kolory trochę przesterowane,muszę na spokojnie prześledzić schemat.
Ostatnia aktualizacja: 13.01.2021 18:47:14 przez ak47
13.01.2021 21:30
[#14]
Re: A1200 działa,ale brak obrazu.
@Alex, post #12
Temat ogarnięty,obraz piękny na wszystkich wyjściach.
Tutaj popełniłem błąd i przesadziłem z cyną 😁😁😁
(pierwsze dwa wyprowadzenia licząc od lewej)
I jeszcze ważna informacja dla wszystkich.
Płyty do A1200 w rev.1D4 różnią się od siebie min rezystorem R215.
W jednym modelu jest,w drugim miejsce jest puste.
To troszkę wprowadziło mnie w błąd.
Ostatnia aktualizacja: 13.01.2021 21:37:46 przez ak47
