03.04.2021 12:03
[#1]
Gotek jako DF1.
Gotek z FlashFloppy v3.23 (na 3.22 też był ten sam objaw) podłączony jako DF1, bez żadnego interfejsu po prostu kablem bezpośrednio do złącza zewnętrznej stacji dyskietek. Używany z A600 i A1200, w praktyce wszystko działa jak należy, ale z jednym małym wyjątkiem.
Uruchomienie Amigi bez pendrive w Goteku lub z pendrivem, ale bez "zamontowanego" dowolnego obrazu dyskietki, powoduje brak stacji DF1: w systemie. Po załadowaniu Workbencha i zamontowaniu w Goteku obrazu dyskietki nie jest on widziany przez system, Xcopy również nie widzi DF1:. Po zresetowaniu komputera z zamontowanym obrazem w Goteku wszystko działa bez problemu, można zmieniać obrazy, kopiować itd..
Wygląda na to, że FlashFloppy nie "zgłasza się" lub jest nieaktywne, jeżeli nie ma zamontowanego obrazu. W zasadzie jest to drobiazg, bo zawsze można mieć zamontowany obraz pustej dyskietki, ale zastanawiam się, czy podłączenie Goteka przez adapter zewnętrznej stacji spowoduje, ze będzie on widziany przez system zawsze, nawet bez zamontowanego obrazu?
Uruchomienie Amigi bez pendrive w Goteku lub z pendrivem, ale bez "zamontowanego" dowolnego obrazu dyskietki, powoduje brak stacji DF1: w systemie. Po załadowaniu Workbencha i zamontowaniu w Goteku obrazu dyskietki nie jest on widziany przez system, Xcopy również nie widzi DF1:. Po zresetowaniu komputera z zamontowanym obrazem w Goteku wszystko działa bez problemu, można zmieniać obrazy, kopiować itd..
Wygląda na to, że FlashFloppy nie "zgłasza się" lub jest nieaktywne, jeżeli nie ma zamontowanego obrazu. W zasadzie jest to drobiazg, bo zawsze można mieć zamontowany obraz pustej dyskietki, ale zastanawiam się, czy podłączenie Goteka przez adapter zewnętrznej stacji spowoduje, ze będzie on widziany przez system zawsze, nawet bez zamontowanego obrazu?
03.04.2021 12:48
[#2]
Re: Gotek jako DF1.
@Jaworus, post #1
podłączony jako DF1, bez żadnego interfejsu
bez "zamontowanego" dowolnego obrazu dyskietki, powoduje brak stacji DF1: w systemie
Po zresetowaniu komputera z zamontowanym obrazem w Goteku wszystko działa bez problemu
Dokładnie tak się dzieje, jeśli nie masz interfejsu. Takie podłączenie bez układów logicznych do identyfikacji stacji powoduje właśnie takie objawy. Możesz spróbować zdefiniować w pliku konfiguracyjnym FF aby stacja była jako amigowa, a nie AUTO. Tego nie testowałem i może pomoże. Z HxC problem ten nie występował, przynajmniej wtedy jak to testowałem. Możnaby to zglosić do autora FF. Nie jest to jednak bug, a raczej ficzer dla hackerskich podłączeń
zastanawiam się, czy podłączenie Goteka przez adapter zewnętrznej stacji spowoduje, ze będzie on widziany przez system zawsze, nawet bez zamontowanego obrazu?
Jeśli interfejs będzie wykonany proprawnie, to tak.
07.04.2021 20:27
[#5]
Re: Gotek jako DF1.
@snifferman, post #2
zastanawiam się, czy podłączenie Goteka przez adapter zewnętrznej stacji spowoduje, ze będzie on widziany przez system zawsze, nawet bez zamontowanego obrazu?
Jeśli interfejs będzie wykonany proprawnie, to tak.
Na kupionym z Allegro adapterze, Gotek zachowuje się dokładnie tak samo jak bez adaptera.
Gdyby ktoś miał doświadczenie, jaki obecnie dostępny adapter zewnętrznej stacji będzie działał prawidłowo, to proszę o podpowiedź.
07.04.2021 20:32
[#6]
Re: Gotek jako DF1.
@Jaworus, post #5
daj zdjęcie co kupiłeś
Tutaj masz opis jak to działa.
http://www.rowery.olsztyn.pl/wiki/autorzy/narg/amiga/dysk
Jak mniej więcej powinno to wyglądać
https://www.amedia-computer.com/en/floppy/211-internal-floppy-disk-drive-with-facade-for-classic-amiga.html
Wg starej szkoły powinny byc przynajmniej dwa układy scalone, które obsługują logikę sygnałów
Tutaj masz opis jak to działa.
http://www.rowery.olsztyn.pl/wiki/autorzy/narg/amiga/dysk
Jak mniej więcej powinno to wyglądać
https://www.amedia-computer.com/en/floppy/211-internal-floppy-disk-drive-with-facade-for-classic-amiga.html
Wg starej szkoły powinny byc przynajmniej dwa układy scalone, które obsługują logikę sygnałów
07.04.2021 21:37
[#12]
Re: Gotek jako DF1.
@snifferman, post #10
Ten sam sprzedawca sprzedaje adapter z dodatkowym scalakiem, który jest widoczny z góry, więc myślę że ten pokazany wyżej nie ma nic pod spodem.
Nie ma też pewności, że adapter że scalakiem działa tak jak wymyślił sobie Commodore.
Ostatnia aktualizacja: 07.04.2021 21:39:10 przez Norbert
Nie ma też pewności, że adapter że scalakiem działa tak jak wymyślił sobie Commodore.
Ostatnia aktualizacja: 07.04.2021 21:39:10 przez Norbert
07.04.2021 22:15
[#14]
Re: Gotek jako DF1.
@AD99, post #11
Kupiłem to co Norbert wstawił, głównie dlatego, że na Allegro obecnie wystawione są tylko dwa typy adapterów stacji do Amigi, ten który kupiłem i inny zamknięty w obudowie tak, że nic w środku nie widać.
Też się zastanawiałem, czy z drugiej strony płytki są jakieś elementy logiczne, ale ponieważ nie znalazłem nigdzie zdjęć zaryzykowałem i kupiłem.
Faktycznie jest tam kilka elementów SMD ale raczej tylko do symulacji sygnałów RDY na 34 pinie i CHNG na pinie 2 dla stacji PC.
Znalazłem jeszcze na Allegro taki adapter do Goteka:
Napiszę do nich czy ten emuluje logikę stacji, a może ktoś go ma i wie jak się zachowuje?
Też się zastanawiałem, czy z drugiej strony płytki są jakieś elementy logiczne, ale ponieważ nie znalazłem nigdzie zdjęć zaryzykowałem i kupiłem.
Faktycznie jest tam kilka elementów SMD ale raczej tylko do symulacji sygnałów RDY na 34 pinie i CHNG na pinie 2 dla stacji PC.
Znalazłem jeszcze na Allegro taki adapter do Goteka:
Napiszę do nich czy ten emuluje logikę stacji, a może ktoś go ma i wie jak się zachowuje?
09.04.2021 19:17
[#16]
Re: Gotek jako DF1.
@snifferman, post #15
W dużym skrócie, adapter który kupiłem (zdjęcie podlinkowane przez Norberta) i ten z drugiego zdjęcia to tak naprawdę te same urządzenia, tylko sprzedawca wstawił inne zdjęcia. Producent potwierdził, że oba działają tak jak u mnie.

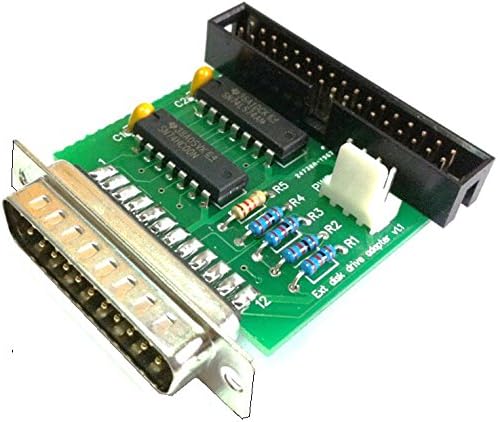

Zamówiłem kilka płytek i podzespołów do takiego adaptera:
.
Przyjdzie wszystko, poskładam i zobaczę jak będzie działać.
Zamówiłem kilka płytek i podzespołów do takiego adaptera:
. Przyjdzie wszystko, poskładam i zobaczę jak będzie działać.
09.04.2021 19:36
[#17]
Re: Gotek jako DF1.
@Jaworus, post #16

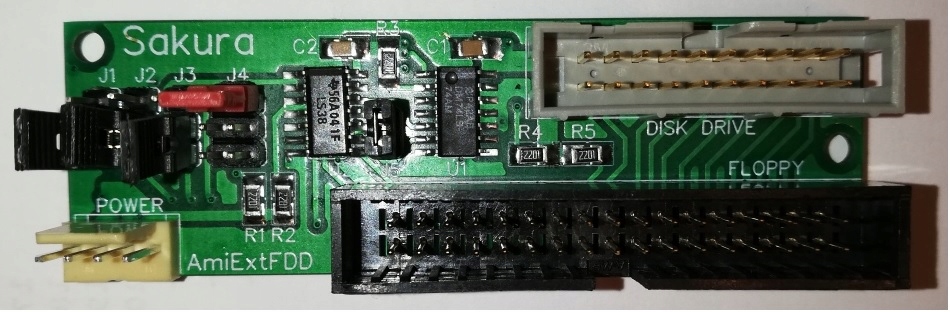

Na Twoim miejscu od razu robiłbym interface SAKURA
- nim da się podłączyć każdy model stacji (od Amigi czy od PC). Mam i jak dotąd nie ma problemów z Gotekiem jako Df1: - Df3:
Są pewne problemy z pracą Amigowej stacji dysków HD (1.76MB) razem z Furią, ale to wina raczej kapryśnej furii niż samej Sakury.
Mam Goteka z firmware FF i HxC; i w obu przypadkach Df1 jest widziane zarówno z jak i bez pendrive.
Polecam to rozwiązanie gdyż za pomocą zworek jest łatwo skonfigurować stację pod swoje zapotrzebowania (nawet Gotek nie wymaga przestawiania zworek)
- nim da się podłączyć każdy model stacji (od Amigi czy od PC). Mam i jak dotąd nie ma problemów z Gotekiem jako Df1: - Df3:
Są pewne problemy z pracą Amigowej stacji dysków HD (1.76MB) razem z Furią, ale to wina raczej kapryśnej furii niż samej Sakury.
Mam Goteka z firmware FF i HxC; i w obu przypadkach Df1 jest widziane zarówno z jak i bez pendrive.
Polecam to rozwiązanie gdyż za pomocą zworek jest łatwo skonfigurować stację pod swoje zapotrzebowania (nawet Gotek nie wymaga przestawiania zworek)
14.04.2021 23:54
[#23]
Re: Gotek jako DF1.
@Jaworus, post #22
Żeby dopiąć temat dorzucę swoje pięć groszy. Sprawdzonym rozwiązaniem na Gotek (u mnie z HxC) jako DF1 jest również interfejs wg projektu kolegi z forum o nicku RomanWorkshop:
Interfejs zewnętrznej stacji dyskietek do Amigi - RomanWorkshop
Nie będę się rozpisywał, bo wszystko jest wyjaśnione przez Romana w linku powyżej, natomiast wrzucę dwa zdjątka, jak to jest u mnie do DF1 ustawione.
Opis zworek na masce
Ustawienia zworek
Co ciekawe, ustawień na Goteku nie musiałem zmieniać, zworka jest na S0.
U mnie hula to na plycie A500 z dodatkowym Boot Selector'em DF0/DF1 pod CIA i jeszcze dodatkowo z ACA500plus, gdzie można programowo wybrać DF1 jako boot'ującą. Wszystko działa bezproblemowo. Oczywiście wszystko z oryginalną stacją na DF0. O PCB można spytać Piotrka (Architect1200) czy jeszcze ma jakieś na stanie (widziałem na stronie, że PCB od SAKURA też ma, więc do wyboru, do koloru
)
Interfejs zewnętrznej stacji dyskietek do Amigi - RomanWorkshop
Nie będę się rozpisywał, bo wszystko jest wyjaśnione przez Romana w linku powyżej, natomiast wrzucę dwa zdjątka, jak to jest u mnie do DF1 ustawione.
Opis zworek na masce
Ustawienia zworek
Co ciekawe, ustawień na Goteku nie musiałem zmieniać, zworka jest na S0.
U mnie hula to na plycie A500 z dodatkowym Boot Selector'em DF0/DF1 pod CIA i jeszcze dodatkowo z ACA500plus, gdzie można programowo wybrać DF1 jako boot'ującą. Wszystko działa bezproblemowo. Oczywiście wszystko z oryginalną stacją na DF0. O PCB można spytać Piotrka (Architect1200) czy jeszcze ma jakieś na stanie (widziałem na stronie, że PCB od SAKURA też ma, więc do wyboru, do koloru
) 05.06.2024 17:16
[#25]
Re: Gotek jako DF1.
@snifferman, post #24
Mam taki interfejs. Nie najtańszy, lecz produkcji Architekta. Czy ktoś może posiada
ten interfejs? To pełnowartościowy interfejs czy tylko prosta przejściówka?
Wg opisu ma działać z gotekiem, ale chyba fabrycznie skonfigurowany na
nieprzerobioną stację od pc.
Teraz główkuję, jak to otowrzyć, coby mieć dostęp do zworek.
wląsnie doczytałem:
Produkt powstał dzięki uprzejmości użytkownika portalu ppa.pl romanworkshop.
Ostatnia aktualizacja: 05.06.2024 17:22:26 przez Marcin27411
ten interfejs? To pełnowartościowy interfejs czy tylko prosta przejściówka?
Wg opisu ma działać z gotekiem, ale chyba fabrycznie skonfigurowany na
nieprzerobioną stację od pc.
Teraz główkuję, jak to otowrzyć, coby mieć dostęp do zworek.
wląsnie doczytałem:
Produkt powstał dzięki uprzejmości użytkownika portalu ppa.pl romanworkshop.
Ostatnia aktualizacja: 05.06.2024 17:22:26 przez Marcin27411
05.06.2024 17:24
[#26]
Re: Gotek jako DF1.
@Marcin27411, post #25
No musisz przecież te boczne klipsy odchylić. Dobrze jest włożyć mały płaski śrubokręt w te otworki i wtedy nim odginać. Ciężko to otworzyć, żeby nie było widać, że było grzebane bo zawsze się lekko zarysuje szczególnie jak się używa nożyka. Ale to zwykła obudowa adaptera db25-db25.
05.06.2024 17:55
[#29]
Re: Gotek jako DF1.
@Norbert, post #27
Kupiłem od Jacka na allegro i chyba nie prosiłem o przezworkowanie. W każdym
razie otworzyłem, przestawiłem dwie zworki J2 disk change oraz J3 selx
z pozycji początkowych na pozycje 2-3.
Włączyłem i na gotku wyświetla się F-F. Teraz pendriv'a jakiegoś musze przy-
gotować.
razie otworzyłem, przestawiłem dwie zworki J2 disk change oraz J3 selx
z pozycji początkowych na pozycje 2-3.
Włączyłem i na gotku wyświetla się F-F. Teraz pendriv'a jakiegoś musze przy-
gotować.
