Przeczytałem w wątku na amibay że można bardzo łatwo przerobić zasilacz na 220v, poprzez odlutowanie drutu ze z oznaczeniem 110.



No i ja próbuję zrobić odwrotnie. Przylutować ten drut, aby zamienić zasilacz z 220 na 110. Problem jest w tym, że nie widzę tego kabla, i nie wiem skąd on ma wychodzić. Wie ktoś może? Ma ktoś jakiś schemat albo zdjęcie?

• Odpowiedz

@Ralpheeck, post #1

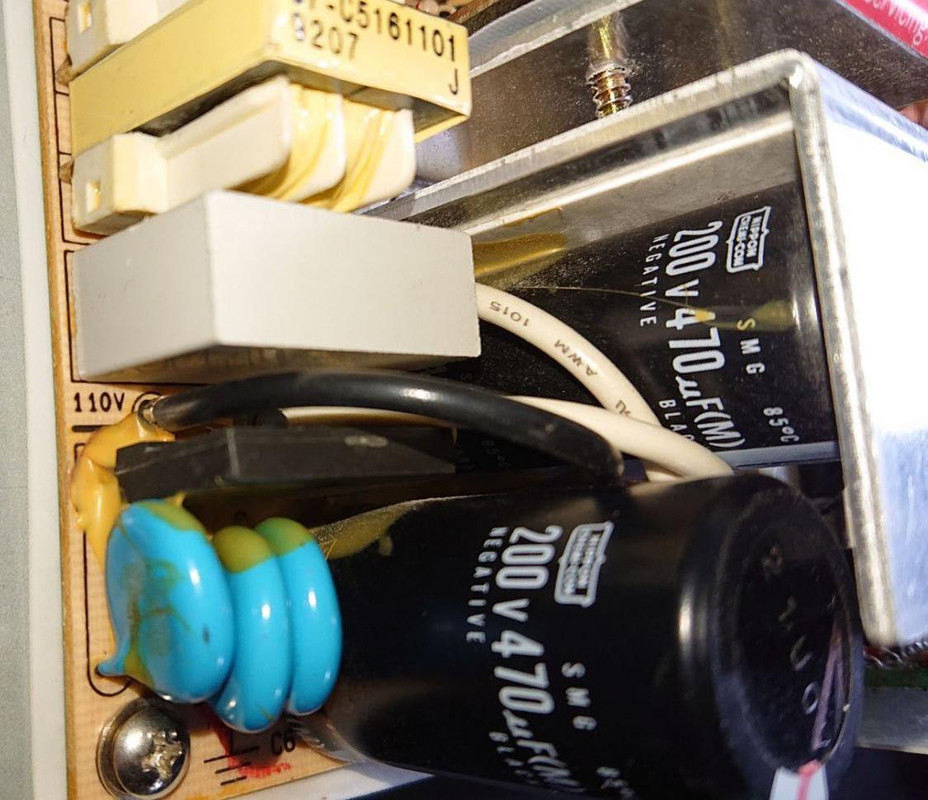

Przecież w podanym linku jest to pokazane. Na fotce, którą sobie z niego pożyczyłeś też go widać. To ten czarny przewód, który idzie do punktu oznaczonego 110V.

Akurat nie wiem jak to przełączenie jest realizowane w tym zasilaczu. We wszystkich z którymi ja się spotkałem zworka zmieniająca na 110V łączy wejście mostka prostowniczego wysokiego napięcia (wejscie AC) z punktem pomiędzy dużymi kondensatorami filtrującymi.

Daj fotkę swojej płytki zasilacza i poszukaj miejsc oznaczonych 110v. Sprawdź czy idą do opisanych miejsc.

Dodaje fotkę poglądową fragmentu schematu innego zasilacza

• Odpowiedz

@snifferman, post #2

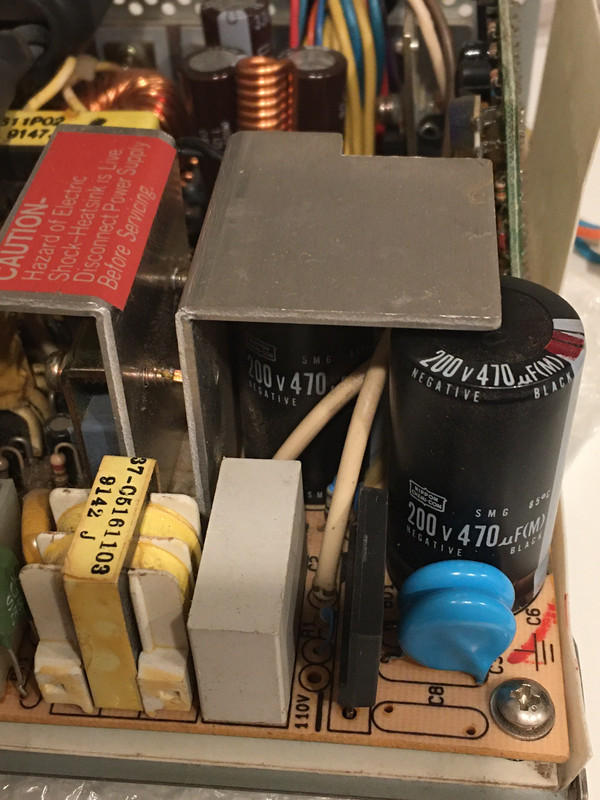

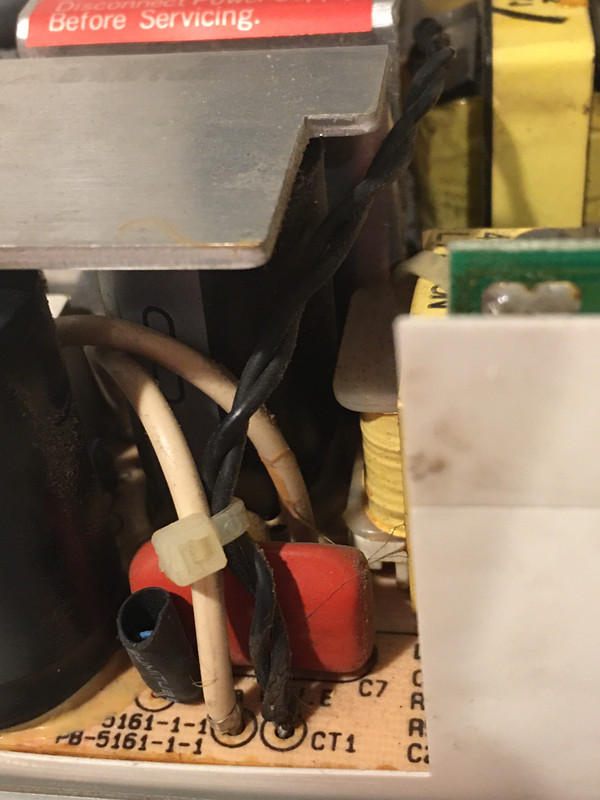

Tutaj są moje zdjęcia. Może nie widać za bardzo, ale tam tego czarnego kable nie ma :(

• Odpowiedz

@Ralpheeck, post #3
