23.09.2011 19:26
[#1]
Amiga RGB-SCART
witam
kupiłem taki kabelek
http://www.mmd-shop.de/pic/products/tv_scart_pic.jpg
Po podłaczeniu po Euro Tv philips 16x9 który ma około 6 lat brak obrazu .
Gdy podłacze pod euro tv philips LCD jako tako nic niema ale ekran zrobi się biały .
Gdy podłacze pod wiekowy tv sony pod wejscie cincz video na ekranie widac taką jakby poswiate obrazu z amigi czyli dyskietke , ale obraz jest stabilny tylko ledwo widoczny
Prógowałem takze podłaczyc kabelkiem z comodore C64 z wyjsciem MONO do wejscia antenowego odbiornika tv , w sumie jest podobnie ale obraz jest niestabilny pokrzywiony .
Mam dwie te same amigi 500 na jednej własnie cos widac a na drugiej niema nic
Czy da się coś zrobic - przełozyc z jednej do drugiej ?
A moze jest jednak kabelek niewłasciwie zrobiony ?
Nigdy amigi niemiałem więc za bardzo się naniej nieznam.
Dyskietki czyta bo jest zmiana okna , tylko niemasz myszki .
taki mam obraz z Amigi 500 połaczonej po wejsciu cincz

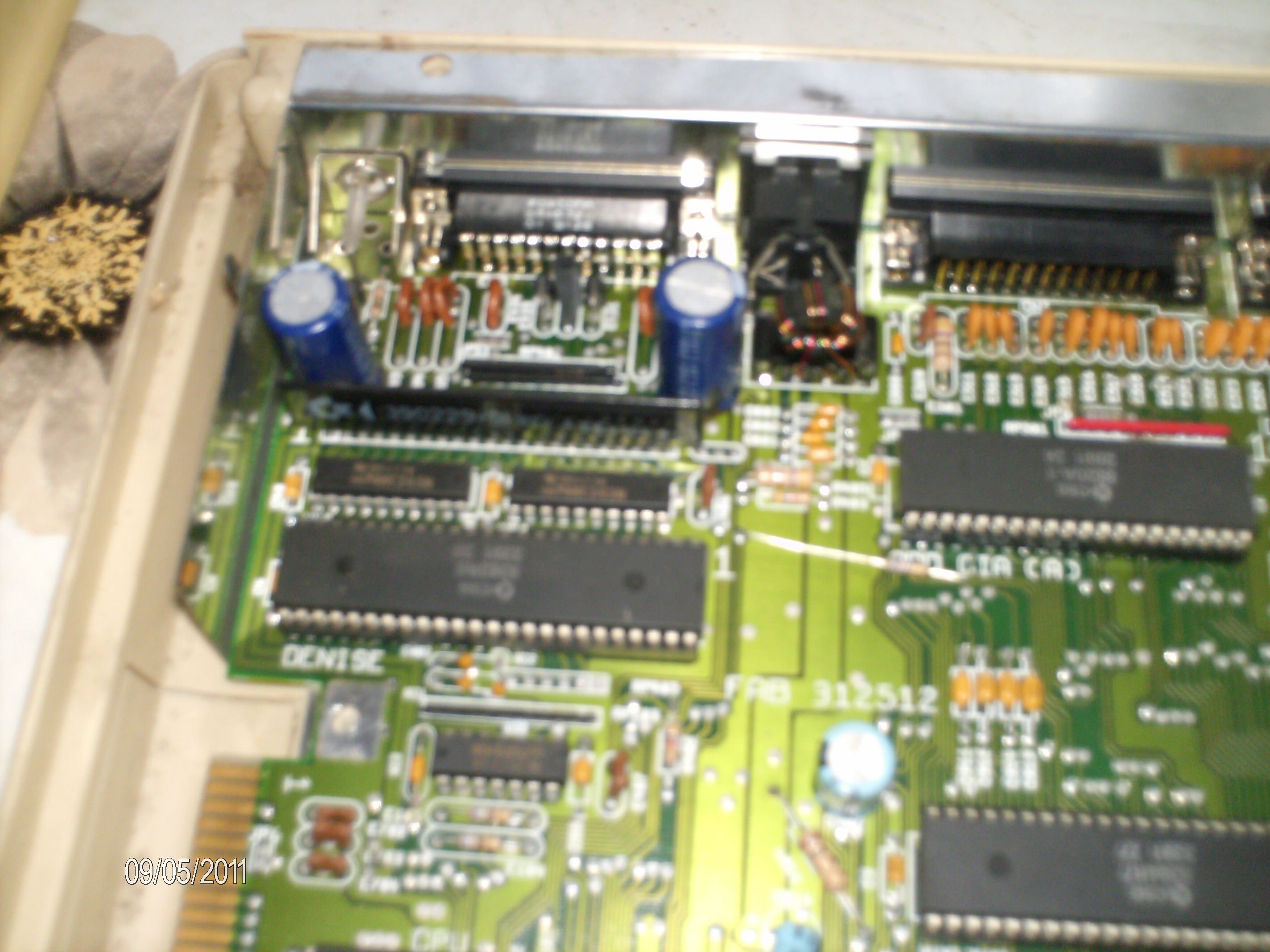

Czy mogą byc odpowiedzialne za taki obraz te dwa widoczne na zdjeciu kondesatory 3300uF10V
kupiłem taki kabelek
http://www.mmd-shop.de/pic/products/tv_scart_pic.jpg
Po podłaczeniu po Euro Tv philips 16x9 który ma około 6 lat brak obrazu .
Gdy podłacze pod euro tv philips LCD jako tako nic niema ale ekran zrobi się biały .
Gdy podłacze pod wiekowy tv sony pod wejscie cincz video na ekranie widac taką jakby poswiate obrazu z amigi czyli dyskietke , ale obraz jest stabilny tylko ledwo widoczny
Prógowałem takze podłaczyc kabelkiem z comodore C64 z wyjsciem MONO do wejscia antenowego odbiornika tv , w sumie jest podobnie ale obraz jest niestabilny pokrzywiony .
Mam dwie te same amigi 500 na jednej własnie cos widac a na drugiej niema nic
Czy da się coś zrobic - przełozyc z jednej do drugiej ?
A moze jest jednak kabelek niewłasciwie zrobiony ?
Nigdy amigi niemiałem więc za bardzo się naniej nieznam.
Dyskietki czyta bo jest zmiana okna , tylko niemasz myszki .
taki mam obraz z Amigi 500 połaczonej po wejsciu cincz
Czy mogą byc odpowiedzialne za taki obraz te dwa widoczne na zdjeciu kondesatory 3300uF10V
23.09.2011 19:34
[#2]
Re: Amiga RGB-SCART
@radek33, post #1
sprawdź zgodność swojego kabla z tym schematem
http://www.ianstedman.co.uk/Amiga/amiga_hacks/Amiga_SCART/amiga_scart.html
zrobiłem kilka kabelków i z żadną amigą nie było problemów.
niektóre amigi są czułe na brak niektórych oporników w kablu.
Ostatnia modyfikacja: 23.09.2011 19:36:28
http://www.ianstedman.co.uk/Amiga/amiga_hacks/Amiga_SCART/amiga_scart.html
zrobiłem kilka kabelków i z żadną amigą nie było problemów.
niektóre amigi są czułe na brak niektórych oporników w kablu.
Ostatnia modyfikacja: 23.09.2011 19:36:28
23.09.2011 20:25
[#3]
Re: Amiga RGB-SCART
@radek33, post #1
Jeśli podłączenie przez czincza wykonałeś dobrze, to masz uszkodzoną Amigę. Miałem kiedyś bardzo podobny problem. Wymieniłem ten "stojący" układ scalony z logo Commodore i te dwa małe obok niego. Objaw był taki, że na cinczu było coś takiego jak Ty masz, a na euro nie było nic. To była pierwsza Amiga którą naprawiłem. Narobiłem się, ale potem cieszyłem się jak dziecko
23.09.2011 20:41
[#4]
Re: Amiga RGB-SCART
@Esio, post #3
Prógowałem takze podłaczyc kabelkiem z comodore C64 z wyjsciem MONO do wejscia antenowego odbiornika tv , w sumie jest podobnie ale obraz jest niestabilny pokrzywiony .
W przeciwieństwie do Commodore C64 Amiga 500 nie ma standardowo zamontowanego modulatora i dlatego od tak nie możesz podpiąć z tego wyjścia sygnału do wejścia antenowego w TV.
Z wyjścia "MONO" podłączasz przewodem cinch - cinch sygnał do wejścia AV w TV, następnie przełączasz TV w tryb AV i obraz z Amigi będzie wyświetlany na TV.
