15.03.2012 12:27
[#1]
Odwrotnie kondesatory ?a3640
tekst pod linkiem

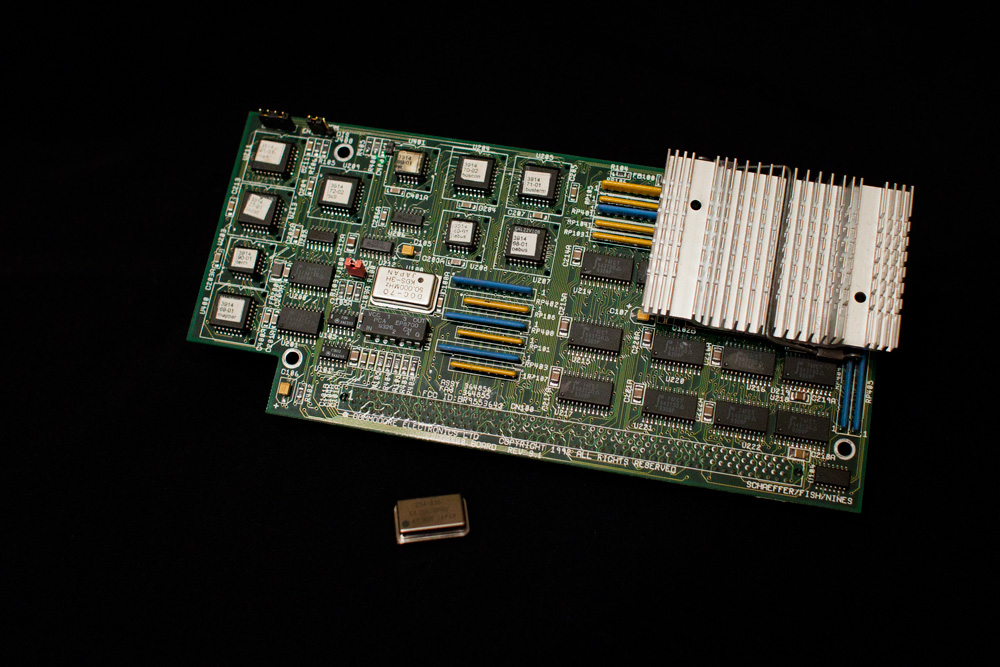

nie wiem czy dobrze widze ale czy na tej karcie tatntale nie sa przypadkiem odwrotnie wlutowane ?
pasek oznacza plus a "chyba" ewidetnie widze je na polaryzacji minus czy ktos dal kuche czy tak ma byc ?
Ostatnia aktualizacja: 15.03.2012 12:28:10 przez Blendor
nie wiem czy dobrze widze ale czy na tej karcie tatntale nie sa przypadkiem odwrotnie wlutowane ?
pasek oznacza plus a "chyba" ewidetnie widze je na polaryzacji minus czy ktos dal kuche czy tak ma byc ?
Ostatnia aktualizacja: 15.03.2012 12:28:10 przez Blendor
15.03.2012 14:07
[#2]
Re: Odwrotnie kondesatory ?a3640
@Blendor, post #1
W tantalach SMD pasek to plus. Ale... A3640 są znane z tego, że część z nich miała oryginalnie odwrotnie wlutowane kondensatory. Więc... albo ktoś źle wlutował patrząc na oryginalne kondensatory, albo oznaczenie na płytce jest złe.
Patrz tutaj.
Ostatnia aktualizacja: 15.03.2012 14:12:15 przez strim
Patrz tutaj.
Ostatnia aktualizacja: 15.03.2012 14:12:15 przez strim
15.03.2012 14:38
[#4]
Re: Odwrotnie kondesatory ?a3640
@Blendor, post #3
http://amiga.serveftp.net/A3640_capacitor.html
Tutaj możesz sobie sprawdzić
Tutaj możesz sobie sprawdzić
15.03.2012 14:59
[#7]
Re: Odwrotnie kondesatory ?a3640
@gorzyga, post #6
gorzyga moglbys wyjasnic jak to pomierzyc sorry ucze sie :) miernik i caly komplet roznych narzedzi posiadam
ok gorzyga doczytalem juz w tym artykule jak zmierzyc mimo slabego mojego anglika tyle technicznie zrozumialem
dzieki za pomoc strim i reszcie za wyjasnienie
Ostatnia aktualizacja: 15.03.2012 15:03:57 przez Blendor
ok gorzyga doczytalem juz w tym artykule jak zmierzyc mimo slabego mojego anglika tyle technicznie zrozumialem
dzieki za pomoc strim i reszcie za wyjasnienie
Ostatnia aktualizacja: 15.03.2012 15:03:57 przez Blendor
13.10.2014 19:17
[#8]
Re: Odwrotnie kondesatory ?a3640
@Blendor, post #7
Sorki za odgrzewanie tematu, ale właśnie dłubię przy tej karcie. W rev 3.1 odwrotnie oznaczone na płytce są kondensatory: C105, C106 i C 107. W tej karcie którą naprawiam, były prawdopodobnie fabrycznie zamienione.
Żeby sprawdzić jaka powinna być polaryzacja, należy sprawdzić miernikiem, przykładając jedną końcówkę np. do układu Delay Line (U103) - pin 7 tego układu to masa (GND), a drugą w miejsce gdzie przylutowany był kondensator. Jeśli miernik piszczy, to znaczy że tam jest masa kondensatora.
Żeby sprawdzić jaka powinna być polaryzacja, należy sprawdzić miernikiem, przykładając jedną końcówkę np. do układu Delay Line (U103) - pin 7 tego układu to masa (GND), a drugą w miejsce gdzie przylutowany był kondensator. Jeśli miernik piszczy, to znaczy że tam jest masa kondensatora.
