03.05.2015 20:15
[#1]
utrata geometri-commodore 1084s D2
Monitorek jak w temacie z wyrazna poduszka gornej krawedzi ekranu oraz trapezem jednostronnym z lewej strony. Dolny lewy naroznik jest wezszy od gory jakis 0,5cm. Podstawiony pion Tda 1675a z kondensatorami elektrolitycznymi w jego poblizu, przelutowany uklad korekcj EW, podstawioby dlawik od szerokosci i liniowosci nie przynosi zadnej poprawy. Monitor jest na kineskopie orion. Dla porownania taki sam model na lampie samsunga ma geometrie idealna. Kineskop oriona ma za to super zbieznosc i czystosc. Gdzie szukac przyczyny?
04.05.2015 09:45
[#4]
Re: utrata geometri-commodore 1084s D2
@ACULA2, post #3
Geometrię ciężko będzie bez oscyloskopu ustawić.
Na wyjściu wzmacniacza odchylania pionowego powinien być opór i kondziołek taki z 1000uF, pisałeś, że kondziołki wymieniłeś ale ten opór też trzeba.
Schematu nie mam tego, więc wiele nie poradzę, trzeba posprawdzać sygnały, nie ma bata.
A kolorów rozjechanych nie masz czasem?
Na wyjściu wzmacniacza odchylania pionowego powinien być opór i kondziołek taki z 1000uF, pisałeś, że kondziołki wymieniłeś ale ten opór też trzeba.
Schematu nie mam tego, więc wiele nie poradzę, trzeba posprawdzać sygnały, nie ma bata.
A kolorów rozjechanych nie masz czasem?
04.05.2015 11:20
[#5]
Re: utrata geometri-commodore 1084s D2
@Kamikadze, post #4
Kolory są w porządku, wszystkie regulacje obrazu działają poprawnie. Na pewno wymieniany był trafopowielacz, hot nie ruszany. Napięcia z trafa prawidłowe tj.15V i 24V.
Napięcie lini nieco niższe 106V. Mam schemat do 1084sD2 ale w moim jest inny układ korekcji. A i co ciekawe, w momencie włączenia monitora kineskop zaczyna przez moment silniej żarzyć (potem ok 6,3V). Wiadomo zimne włókna mniejsza oporność ale skok napięcia HT na mierniku jest zauważalny. Czy to normalne?
Napięcie lini nieco niższe 106V. Mam schemat do 1084sD2 ale w moim jest inny układ korekcji. A i co ciekawe, w momencie włączenia monitora kineskop zaczyna przez moment silniej żarzyć (potem ok 6,3V). Wiadomo zimne włókna mniejsza oporność ale skok napięcia HT na mierniku jest zauważalny. Czy to normalne?
04.05.2015 12:07
[#7]
Re: utrata geometri-commodore 1084s D2
@ACULA2, post #1
Witam taki objaw świadczy dość często o problemie z cewką nie jest ona dokładnie ustawiona. Spróbuj od strony kineskopu poruszyć obudową cewki czy czasem się ona nie rusza.Od strony szyjki cewkę masz przymocowaną obejmą i skręconą na śrubkę zaś od strony banki tylko podpartą. Korekcja w tym monitor-ku jest bardzo słaba i mało rozbudowana. Producent Cewek dla poprawy liniowości wewnątrz cewki kleił takie paski z materiałem ferrytowym. Z wiekiem one odpadały lub przesuwały się .
04.05.2015 15:59
[#10]
Re: utrata geometri-commodore 1084s D2
@Dziadziomiecio, post #9
Cewki nie ruszane, podpory od strony kineskopu są. Są przyklejone do tych pasków klejem. Podstawiłem kineskop z układem odchylający od 1084s D1. Ta sama bańka, ten sam układ odchylający i ten sam problem, więc przyczyna leży w sterowaniu. No chyba że modele na bańkach oriona tak mają.
Wersja D2 na samsungu to prawdziwy wzór dla wyświetlaczy crt.

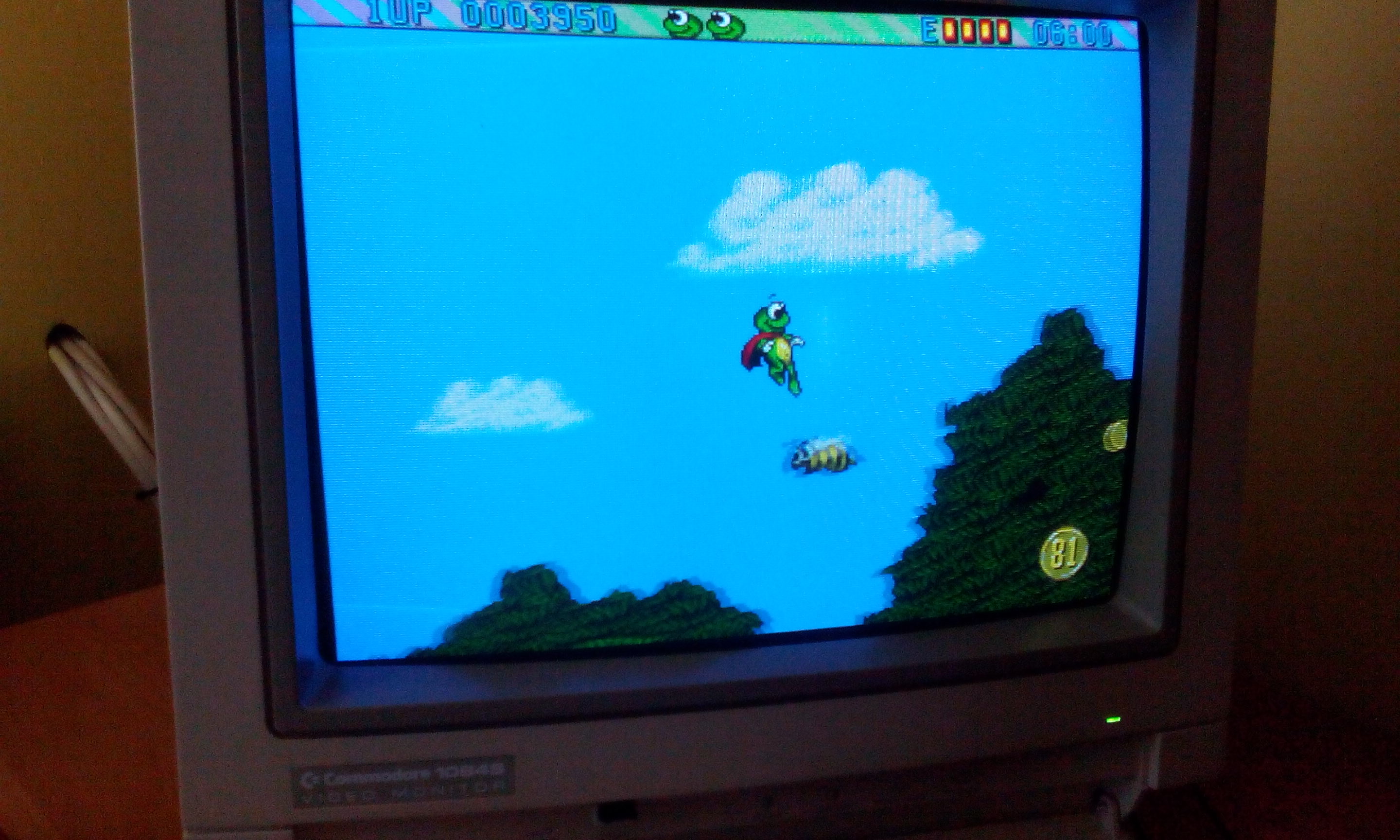

Na zamieszczonej fotce widać wyraźnie wadę.
Ostatnia aktualizacja: 04.05.2015 16:02:13 przez ACULA2
Ostatnia aktualizacja: 04.05.2015 16:15:02 przez ACULA2
Ostatnia aktualizacja: 04.05.2015 16:16:20 przez ACULA2
Wersja D2 na samsungu to prawdziwy wzór dla wyświetlaczy crt.
Na zamieszczonej fotce widać wyraźnie wadę.
Ostatnia aktualizacja: 04.05.2015 16:02:13 przez ACULA2
Ostatnia aktualizacja: 04.05.2015 16:15:02 przez ACULA2
Ostatnia aktualizacja: 04.05.2015 16:16:20 przez ACULA2
19.05.2016 10:46
[#13]
Re: utrata geometri-commodore 1084s D2
@ACULA2, post #12
Zakupiłem monitor 1084s-D2, podczas transportu firmą kurierską dostał w górny w róg, przez co dolna lewa część obudowy się rozeszła i popękała, spowodowało to również usterkę dotyczącą obrazu - Amiga 600 kolor czerwony wyświetla nieco "przesunięty - rozmazany w prawo" - odjeżdża od pozostałych kolorów. Podłączona kablem chinch composite. Czy w 1084s-D2 istnieją jakieś potencjometry regulacyjne poszczególnych kolorów, czy to będzie jednak kwestia regulacji cewek na kineskopie (mogły się przesunąć), w mono tego nie widać. Mam aktualnie zdjęcie sprzed transportu - rozmycie czerwonego nie występuje. Jak będę w domu to zrobię zdjęcie aby pokazać dokładnie jak to wygląda.
