08.12.2015 16:35

[#1] Kabel vga commodore

ponior
autor wątku

Witam

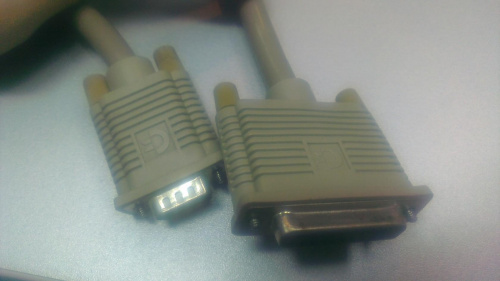

Znalazłem kabel firmy commodore.
Czy bedzie on działał z amigą 1200 i monitorem lg (ma jakies dwa lata) z wbudowanym tunerem dvb-t.? Monitor ma takie wejście. Model monitora to chyba 29MA73D

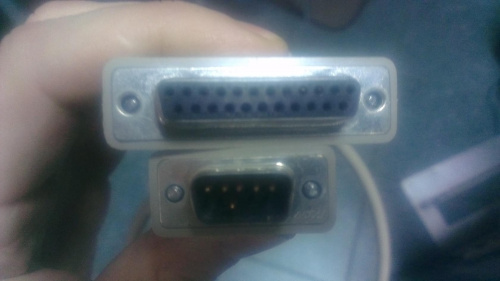

Troche mało pinów jest w w tyczce vga?

Ostatnia aktualizacja: 08.12.2015 16:37:25 przez ponior

Ostatnia aktualizacja: 08.12.2015 16:38:29 przez ponior

Odpowiedz

08.12.2015 16:37

[#2] Re: Kabel vga commodore

RomanWorkshop

@ponior, post #1

To nie jest wtyczka w standardzie VGA.

Odpowiedz

08.12.2015 16:38

[#3] Re: Kabel vga commodore

Daclaw

@ponior, post #1

To jest kabel do monitora C1084 (CGA) i nie pasuje do żadnego monitora VGA.

Odpowiedz

08.12.2015 16:40

[#4] Re: Kabel vga commodore

maliniak

@ponior, post #1

To chyba nie jest vga db15 tylko db9.
Gdzies widziałem schemat takiego kabla db23-db9
To chyba nie będzie działać.

Odpowiedz

08.12.2015 16:40

[#5] Re: Kabel vga commodore

ponior
autor wątku

@RomanWorkshop, post #2

Fakt, ma tylko dwa rzędy, więc muszę ja uciąć i założyć VGA, według tego schematu:
Video DB23 VGA HD15
3 (Red) 1
4 (Green) 2
5 (Blue) 3
11 (HSYNC) 13
12 (VSYNC) 14
16 (RedGND) 6
17 (GreenGND) 7
18 (BlueGND) 8
19 (SYNCGND) 10

Odpowiedz

08.12.2015 16:42

[#6] Re: Kabel vga commodore

maliniak

@ponior, post #5

Tak tylko te gnd to może być wspólne , bynajmniej w A600 nie ma oddzielnych mas rgb na wyjściu db23

Uda ci się to jeśli wszystkie te sygnaly idą w tym kabelku bo raczej wszystkie piny nie idą w kablu tylko wybrane

Ostatnia aktualizacja: 08.12.2015 16:44:35 przez maliniak

Odpowiedz

08.12.2015 16:46

[#7] Re: Kabel vga commodore

ponior
autor wątku

@maliniak, post #6

Poproszę o sprawdzony schemat do amigi 1200. W necie jest tego duzo, ale nie wszystkie są takie same ?
jak bedzie za mało kabli to wezme tylko wtyczke db23 i dorobie do niej kabel VGA

po przecięciu widać tylko cztery przewody, pozostaje dorobić do wtyczki db23 kabel VGA.

Ostatnia aktualizacja: 08.12.2015 16:47:39 przez ponior

Ostatnia aktualizacja: 08.12.2015 16:53:33 przez ponior
