20.03.2016 14:11
[#1]
IDEA500 - kontroler dysku dla A500
Oto dalszy ciąg mojej zabawy z lutownicą

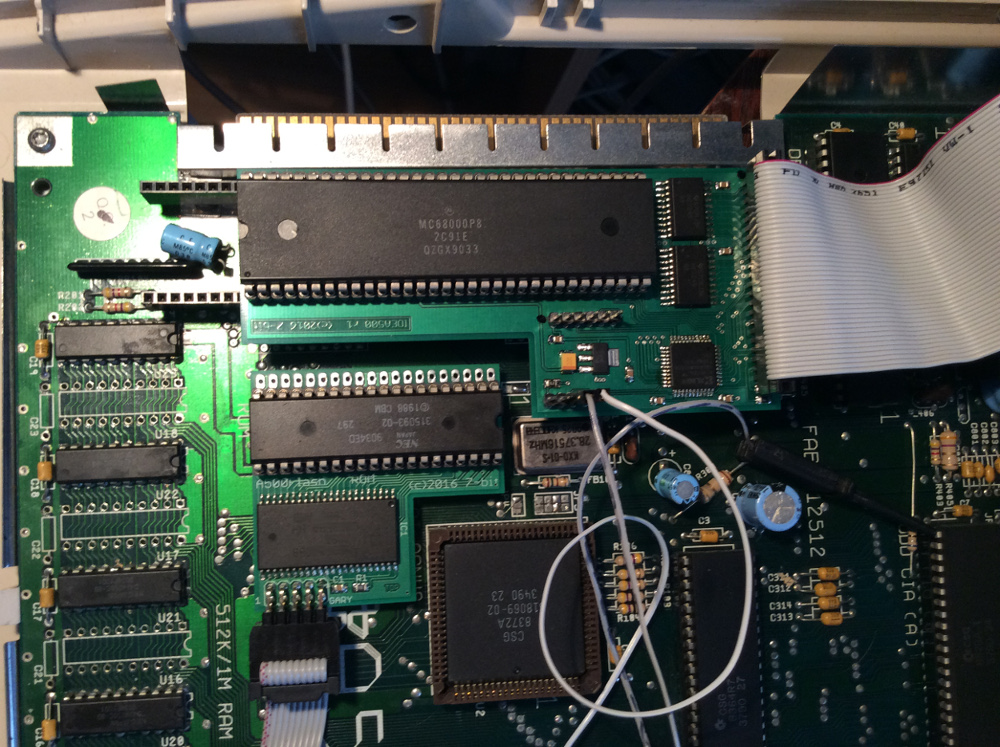

Chciałem przedstawić moją implementację kontrolera dysku do A500
Jest to jeszcze prototyp ale jak będzie można poniżej zobaczyć działający.
Oczywiście do bootowania z systemu jest potrzebny minimum kick 2.0x bodajże (jeszcze nie sprawdzałem tego).

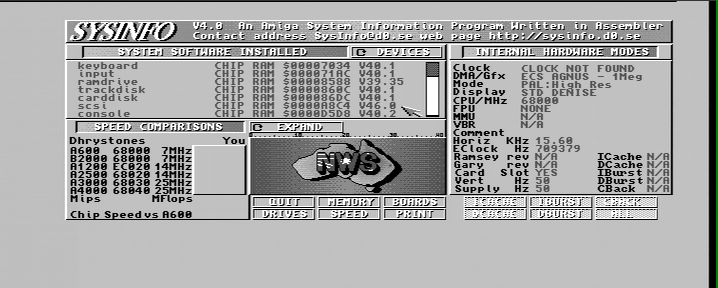

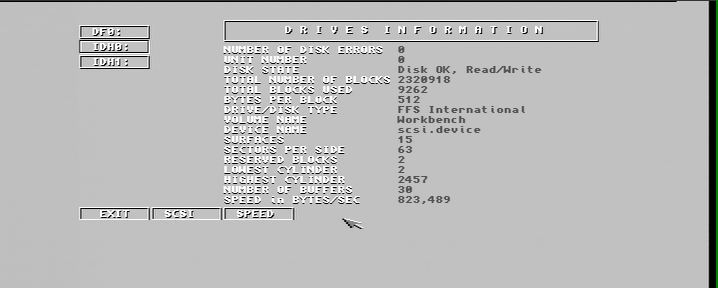

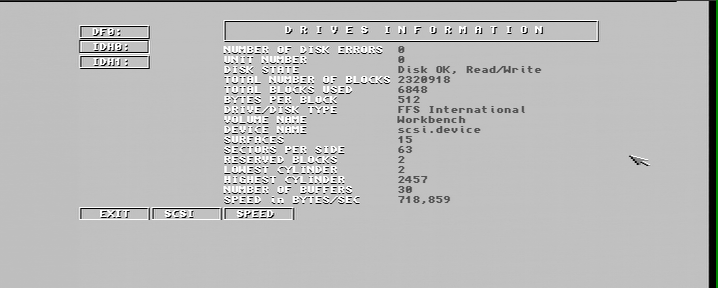

Poniżej fotka z osiągniętym transferem. Dodam, że Amiga to zupełny golas (brak FASTu).
Natomiast tu można zobaczyć filmik z tym ustrojstwem w działaniu
Chciałem przedstawić moją implementację kontrolera dysku do A500
Jest to jeszcze prototyp ale jak będzie można poniżej zobaczyć działający.
Oczywiście do bootowania z systemu jest potrzebny minimum kick 2.0x bodajże (jeszcze nie sprawdzałem tego).
Poniżej fotka z osiągniętym transferem. Dodam, że Amiga to zupełny golas (brak FASTu).
Natomiast tu można zobaczyć filmik z tym ustrojstwem w działaniu
21.03.2016 01:52
[#15]
Re: IDEA500 - kontroler dysku dla A500
@kataklysm, post #6
Gotowy schemat i pcb kontrolera do a500 to nic innego jak proteina. Wystarczy tylko na gotowej płytce zamontować 1 z 3 układów programowalnych i dwa bufory 74 plus gniazdo do hdd i mamy gotowy kontroler który każdy może sobie polutować. Można też wyedytować gotowe pcb w Eagle (wyciąć ram i turbo 14Mhz) zmniejszając tym wielkość płytki. Gotowy projekt proteine jest dostępny dla wszystkich.
21.03.2016 10:49
[#19]
Re: IDEA500 - kontroler dysku dla A500
@maliniak, post #18
Tak na pierwszy rzut oka na schemat, to kontroler powinien dać się tak odpalić. Jeśli chodzi o turbo i kontroler pamięci, to pojawiają się te same sygnały na nogach dwóch CPLDków. Trzeba jeszcze zajrzeć do listingów wsadów i zobaczyć zależności.
Tylko, że tam jest mieszanka ABEL (trochę już wymierający), Verilog i schemat.
Tylko, że tam jest mieszanka ABEL (trochę już wymierający), Verilog i schemat.
