04.08.2018 12:25
[#1]
Proteine 500 i grzejący się Super Fat Agnus
Hej!

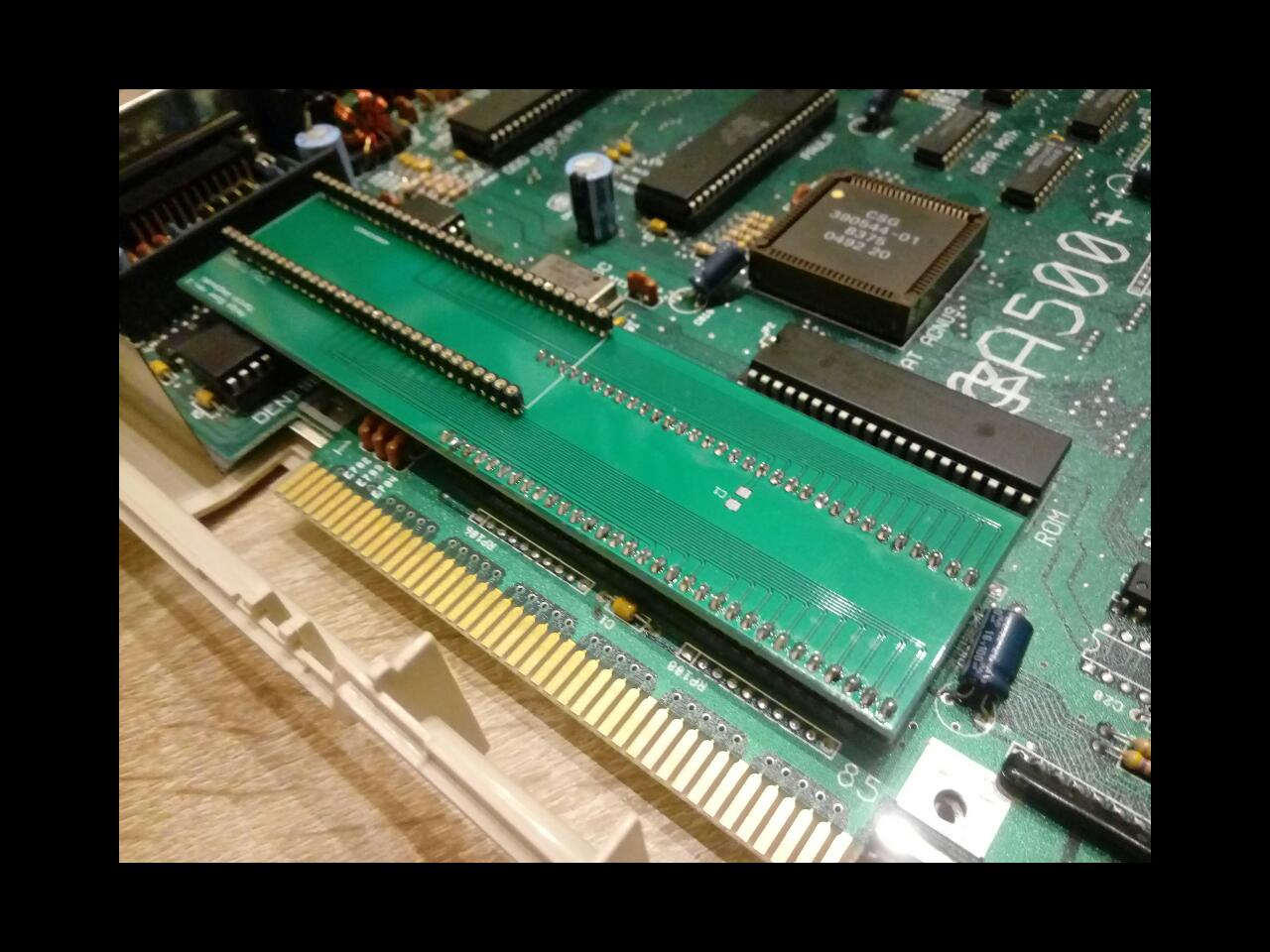

Jak w temacie. Pacjętką jest Amiga 500 Plus. Ostatnio dołożyłem do niej kartę Proteine 500 z 8MB RAM i procesorem 68010 taktowanym 14MHz. Problem jest taki, że pod płytką karty, obok ROM znajduje się układ Super Fatter Agnus, który sam z siebie grzeje się a dodatkowo przykryty grzejącą się również kartą Proteine, po kilku minutach od włączenia nie wyrabia i obraz Amigi znika. Miał ktoś tak? Jakieś rady? Może wyższy riser?
Jak w temacie. Pacjętką jest Amiga 500 Plus. Ostatnio dołożyłem do niej kartę Proteine 500 z 8MB RAM i procesorem 68010 taktowanym 14MHz. Problem jest taki, że pod płytką karty, obok ROM znajduje się układ Super Fatter Agnus, który sam z siebie grzeje się a dodatkowo przykryty grzejącą się również kartą Proteine, po kilku minutach od włączenia nie wyrabia i obraz Amigi znika. Miał ktoś tak? Jakieś rady? Może wyższy riser?
04.08.2018 15:14
[#7]
Re: Proteine 500 i grzejący się Super Fat Agnus
@zilog, post #1
Podnieś kartę do góry na dwóch podstawkach precyzyjnych DIP64, albo odpal jakiś wentylator po prostu i najpierw sprawdź swoją teorię. Wiele różnych kart siedzi bezpośrednio nad Agnusem i takie rzeczy się nie dzieją. Protein przy 14MHz nie jest zbyt stabilną kartą, sprawdź czy to samo masz na 7MHz.
Mało prawdopodobne żeby przegrzewał Ci się Agnus, może pod wpływem temperatury gdzieś traci kontakt w podstawce, albo nie jest do końca sprawny.
Mało prawdopodobne żeby przegrzewał Ci się Agnus, może pod wpływem temperatury gdzieś traci kontakt w podstawce, albo nie jest do końca sprawny.
05.08.2018 11:11
[#9]
Re: Proteine 500 i grzejący się Super Fat Agnus
@panti1801, post #8
Dzięki chłopaki. Zamówiłem na Alledrogo 2 podstawki DIL64 i 2x taśmę FDD. Najpierw spróbuję umieścić kartę na dwóch dodatkowych podstawkach DIL a jeśli to nie pomoże, karta będzie na taśmach FDD leżeć sobie w dowolnym miejscu na płycie.
Agnus na pewno się przegrzewa i nie jest to kwestia kontaktu w podstawce. Na 14 MHz grzeje się cała karta, zwłaszcza procesor i skrajnie od niego położony scalak a ponieważ karta dotyka praktycznie bezpośrednio Agnusa, grzeje się i on. Komputer pracuje stabilnie dopóki się nie nagrzeje, potem nie wstaje po resecie a na ekranie pojawiają się artefakty.
Zmierzyłem temp Agniego - 84 stopnie!
Bez karty nie ma problemu. W trybie 7 MHZ nie sprawdzałem, bo nie interesuje mnie ta karta jako 7 MHz (ma być 14).
Wiatrak na zamontuję jak tylko przyjdą zamówione przeze mnie elementy.
Agnus na pewno się przegrzewa i nie jest to kwestia kontaktu w podstawce. Na 14 MHz grzeje się cała karta, zwłaszcza procesor i skrajnie od niego położony scalak a ponieważ karta dotyka praktycznie bezpośrednio Agnusa, grzeje się i on. Komputer pracuje stabilnie dopóki się nie nagrzeje, potem nie wstaje po resecie a na ekranie pojawiają się artefakty.
Zmierzyłem temp Agniego - 84 stopnie!
Bez karty nie ma problemu. W trybie 7 MHZ nie sprawdzałem, bo nie interesuje mnie ta karta jako 7 MHz (ma być 14).
Wiatrak na zamontuję jak tylko przyjdą zamówione przeze mnie elementy.
05.08.2018 12:49
[#11]
Re: Proteine 500 i grzejący się Super Fat Agnus
@zilog, post #9
A proc 68010 jakie ma oznaczenia? Może nie wyrabia przy 14MHz?
Inna inszość że 84 stopnie Agnusa to "zdeka" za dużo, schłodził bym go czymś (nawet suszarką z chłodnym powietrzem, jeśli nie masz wiatraka) i testował dalej.
Ostatnia aktualizacja: 05.08.2018 12:51:58 przez waldiamiga
Inna inszość że 84 stopnie Agnusa to "zdeka" za dużo, schłodził bym go czymś (nawet suszarką z chłodnym powietrzem, jeśli nie masz wiatraka) i testował dalej.
Ostatnia aktualizacja: 05.08.2018 12:51:58 przez waldiamiga
05.08.2018 20:28
[#12]
Re: Proteine 500 i grzejący się Super Fat Agnus
@waldiamiga, post #11
Procek MC68010P12. Problem na 100% z ciepłem. Dodałem wiatraczek i poprawiło się aczkolwiek problem nadal występuje przy 14MHz. Kurde zapodajcie jakiś opis jumperów na płytce proteiny co? Co tam jest do czego. Niemam do ustrojstwa żadnej instrukcji a pinów mnogo.
Widzę, że nie tylko ja mam problem z grzejącym się proteinem, oto fotka z ppa:
https://www.ppa.pl/images/graffiti/sprzt/jarokuczi/5971a5949a794.jpg
Ostatnia aktualizacja: 05.08.2018 20:30:57 przez zilog
Widzę, że nie tylko ja mam problem z grzejącym się proteinem, oto fotka z ppa:
https://www.ppa.pl/images/graffiti/sprzt/jarokuczi/5971a5949a794.jpg
Ostatnia aktualizacja: 05.08.2018 20:30:57 przez zilog
05.08.2018 20:45
[#13]
Re: Proteine 500 i grzejący się Super Fat Agnus
@zilog, post #12
Kolego procesor Ci nie wyrabia... chyba, że jest to jakaś wyjątkowa wersja 010P12. Przerzuciłem z 10 tych procesorów z różnymi maskami i z różnych roczników. Żaden nie nadaje się do pracy na 14Mhz.
Lepiej kręcą się nawet niektóre MC68000P8 niż te 010.
Ostatnia aktualizacja: 05.08.2018 20:47:47 przez Kilos
Lepiej kręcą się nawet niektóre MC68000P8 niż te 010.
Ostatnia aktualizacja: 05.08.2018 20:47:47 przez Kilos
05.08.2018 21:28
[#14]
Re: Proteine 500 i grzejący się Super Fat Agnus
@Kilos, post #13
OK. Wracam do 68000P12 i zobaczymy co teraz się stanie. Myślałem, że P12, to P12 i dotyczy też MC68010.
Czy może ktoś wrzucić rozpiskę pinów i w ogóle jakąś instrukcję do Proteiny 500? Nie mam i nie mogę znaleść żadnej dokumentacji. Jak to przełączyć na 7MHz?
Ciekawa spraw jest też z Chipem. W A500Plus mam 2MB Chipu i 8MB na Proteinie. Karta raz widzi 2MB Chipu a raz 1.5MB
Domyślam się, że przekraczam limit 68000 i jak jest 2MB Chip to odpowiednio mniej Fastu i na odwrót, niemniej efekt ciekawy.
Ostatnia aktualizacja: 05.08.2018 21:46:46 przez zilog
Czy może ktoś wrzucić rozpiskę pinów i w ogóle jakąś instrukcję do Proteiny 500? Nie mam i nie mogę znaleść żadnej dokumentacji. Jak to przełączyć na 7MHz?
Ciekawa spraw jest też z Chipem. W A500Plus mam 2MB Chipu i 8MB na Proteinie. Karta raz widzi 2MB Chipu a raz 1.5MB
Domyślam się, że przekraczam limit 68000 i jak jest 2MB Chip to odpowiednio mniej Fastu i na odwrót, niemniej efekt ciekawy.Ostatnia aktualizacja: 05.08.2018 21:46:46 przez zilog
05.08.2018 22:00
[#16]
Re: Proteine 500 i grzejący się Super Fat Agnus
@zilog, post #14
Z MC68000P12 nie koniecznie będzie miodnie, jedyny procesor z którym nie miałem problemu to MC68HC000P16 i ten został w mojej Proteinie, dodatkowo jest to cpu w technologii HCMOS więc w ogóle się nie grzeje.
Taktowanie przełączasz JP2, to tyle co pamiętam ze zworkologii.
Z tym CHIPem to żaden tam limit, coś masz skopane.
Taktowanie przełączasz JP2, to tyle co pamiętam ze zworkologii.
Z tym CHIPem to żaden tam limit, coś masz skopane.
26.08.2018 10:48
[#24]
Re: Proteine 500 i grzejący się Super Fat Agnus
@JacK_Swidnik, post #22
Nie no Proteina mi dziala pod Kickstartem 2.04 i 3.0/3.1. Wszystko jest ok. Zastanawiałem się jednak czy odpowiednio spreparowana karta CF ruszyłaby na Proteinie pod Kickiem 1.3. Innymi słowy czy proteinka ma zaszyty sterownik obsługi Hdd w sobie, czy jest on zaszyty w zmodyfikowanym romie powyzej 2.04. Napewno nie jest to standardowy ster znany z Amig z kontrolerem wbudowanym fabrycznie. Stockowy kick z A600 wsadzony do Amigi z Proteiną nie widzi dysku proteiny.
26.09.2018 11:24
[#26]
Re: Proteine 500 i grzejący się Super Fat Agnus
@Kilos, post #25
Udalo mi sie okielznac MC68010, ktory zamontowalem w Proteince i zmusic do w miare stabilnego dzialania na 14MHZ (wersja P12) Amiga dziala stabilnie i zauwazalnie szybciej niz na 7Mhz. Zwiechy zdazaja sie przy odczycie dyskietek, acz nie zawsze, ale zawsze mozna przelaczyc na 7Mhz. Konieczne bylo dolozenie coolera i radiatorka na 68010.
Amiga dziala stabilnie i zauwazalnie szybciej niz na 7Mhz. Zwiechy zdazaja sie przy odczycie dyskietek, acz nie zawsze, ale zawsze mozna przelaczyc na 7Mhz. Konieczne bylo dolozenie coolera i radiatorka na 68010. 26.09.2018 11:24
[#27]
Re: Proteine 500 i grzejący się Super Fat Agnus
@Kilos, post #25
Udalo mi sie okielznac MC68010, ktory zamontowalem w Proteince i zmusic do w miare stabilnego dzialania na 14MHZ (wersja P12) Amiga dziala stabilnie i zauwazalnie szybciej niz na 7Mhz. Zwiechy zdazaja sie przy odczycie dyskietek, acz nie zawsze, ale zawsze mozna przelaczyc na 7Mhz. Konieczne bylo dolozenie coolera i radiatorka na 68010.
Amiga dziala stabilnie i zauwazalnie szybciej niz na 7Mhz. Zwiechy zdazaja sie przy odczycie dyskietek, acz nie zawsze, ale zawsze mozna przelaczyc na 7Mhz. Konieczne bylo dolozenie coolera i radiatorka na 68010. 27.09.2018 09:47
[#28]
Re: Proteine 500 i grzejący się Super Fat Agnus
@zilog, post #27
Jak będę miał więcej czasu to muszę do moich Protein zasiąść i zdiagnozować problem z tym, że działają mi MC68000 wyłącznie na 14MHz, na 7MHz nie startują. Problem w tym, że 3-4 sztuki robią ten sam problem, bez RAM też nie startują mimo wyjętej zworki, nie wiem czy to jest normalne czy SIMM zawsze musi być założony.
