Re: CS540v0 68040 dla A500?
@tbone,
post #109

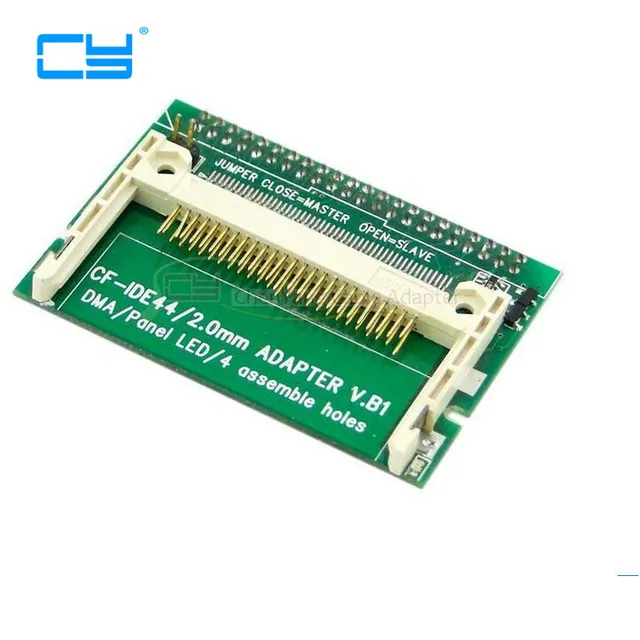

Nie rozumiem dlaczego tak walczysz o długość karty ?? masz pod klapka w A1200 mniej miejsca ?? Niestety z tym złączem to jest tak zaplanowane ze piny będą wystawać w stronę klawiatury w najwyższym miejscu tak aby można było podłączyć taśmę IDE lub przejście na CF dokładnie takiego typu .
Mimo że karta będzie o około 2 cm krótsza niż Apollo to miejsce to przeznaczone jest na malutkie PCB(nr2) na którym będzie przejrzejcie ze złączem BOARD to BOARD oraz złączem na taśmę foliowa 40pin do podłączenia płytki (nr3) ze złączami HDMI USB oraz UEXT pod stacja dysków (tam gdzie znajduje się dodatkowa zaślepka w obudowie). Nie zapominaj że jest to karta ze wszystkim urządzeniami ( RTG + wejście video z AGA, AUDIO, WIFI, SAMPLER, szybki IDE i dodatkowa SD card) .
Planuje jak najmniej ingerencji w oryginał obudowy A1200
