06.03.2021 01:01
[#1]

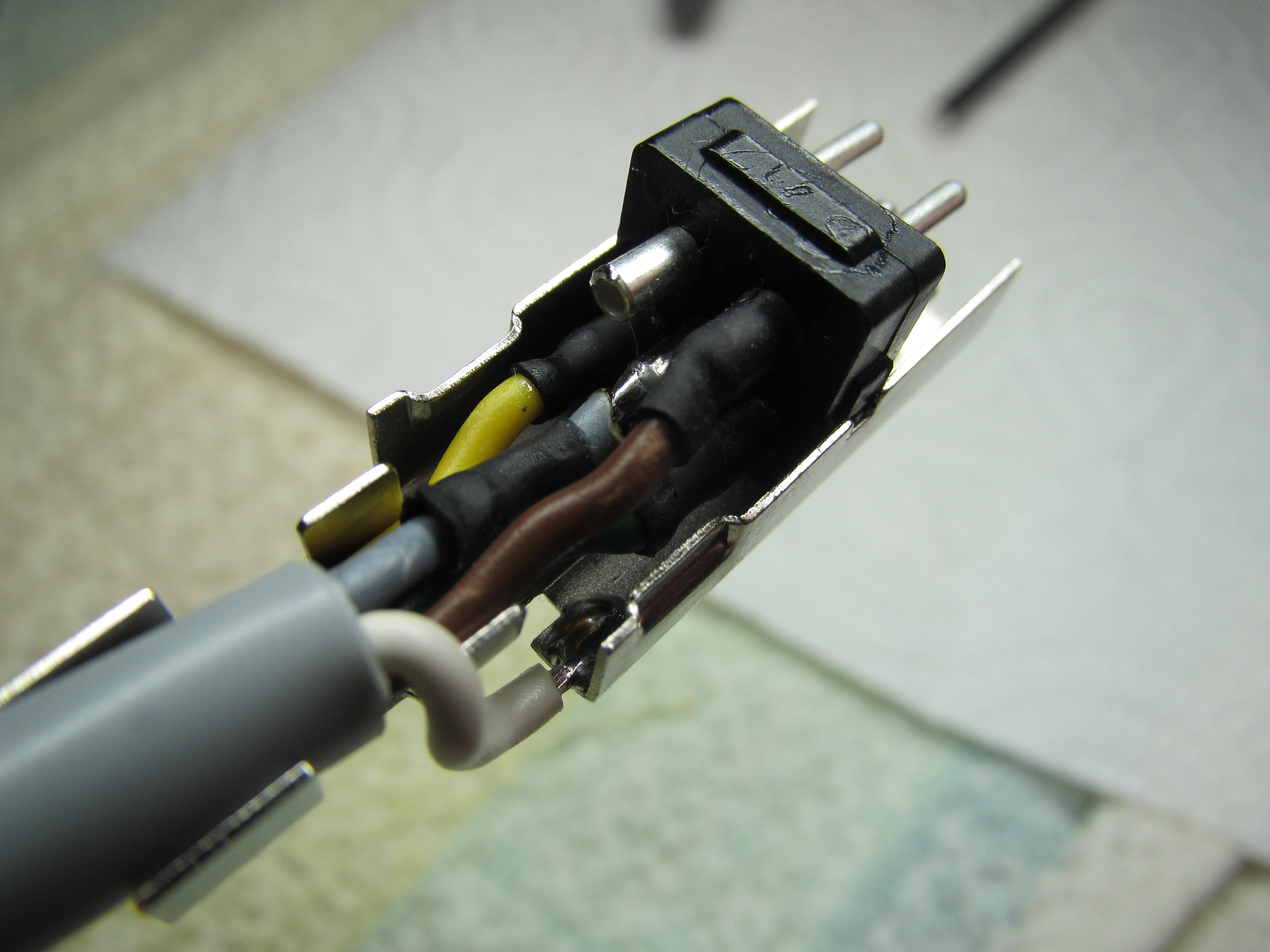

Technika lutowania złącza DIN - wtyczka zasilacza Amigi.
Zakupiłem taką wtyczkę koloru czarnego. Są piny
z dziurkami i mam taki problem, jak to lutować.
Na próbę polutowałem jakiś niepotrzebny Din
i porażka. Plastik się topi a cyna trudno chwyta.
Myślę, że trzeba najpierw jakimś sposobem
wypełnić dziurkę cyną a potem znowu
rozgrzać pina i włożyć pobielony kabel.
Ostatnia aktualizacja: 06.03.2021 01:02:23 przez mmarcin2741
z dziurkami i mam taki problem, jak to lutować.
Na próbę polutowałem jakiś niepotrzebny Din
i porażka. Plastik się topi a cyna trudno chwyta.
Myślę, że trzeba najpierw jakimś sposobem
wypełnić dziurkę cyną a potem znowu
rozgrzać pina i włożyć pobielony kabel.
Ostatnia aktualizacja: 06.03.2021 01:02:23 przez mmarcin2741
06.03.2021 01:10
[#3]
Re: Technika lutowania złącza DIN - wtyczka zasilacza Amigi.
@mmarcin2741, post #1
najpierw piny potraktuj kwasem lutowniczym, przewody najlepiej już pocynowane, no i nie za mały grot, tak żeby miał odpowiednią pojemność cieplną.
lut oczywiście z zawartością ołowiu ( żaden bezołowiowy ) z topnikiem i wszystko Zlutujesz.
ja tak lutuję przewody do baterii litowych cr2032 i żadna mi nie wybuchła, przewody trzymają, a tym bateriom dużo mniej ciepła potrzeba żeby je wywaliło w kosmos niż do roztopienia ABS-u, i powierzchnia też kiepsko się lutuje.
Ostatnia aktualizacja: 06.03.2021 01:21:09 przez UJP
lut oczywiście z zawartością ołowiu ( żaden bezołowiowy ) z topnikiem i wszystko Zlutujesz.
ja tak lutuję przewody do baterii litowych cr2032 i żadna mi nie wybuchła, przewody trzymają, a tym bateriom dużo mniej ciepła potrzeba żeby je wywaliło w kosmos niż do roztopienia ABS-u, i powierzchnia też kiepsko się lutuje.
Ostatnia aktualizacja: 06.03.2021 01:21:09 przez UJP
06.03.2021 01:17
[#4]
Re: Technika lutowania złącza DIN - wtyczka zasilacza Amigi.
@UJP, post #3
Mam zwykły topnik do smd ale również mocniejszą
pastę lutowniczą. Kwasu nie posiadam.
Jutro wymienię grot - zamiast 1.6mm założę
2.4mm, mocy nie brakuje, 80 wat bodajże.
Mam nadzieję, że w tej amigowej, nietaniej,
wtyczce, plastik będzie bardziej wytrzymały
na wysokie temparatury.
Ostatnia aktualizacja: 06.03.2021 01:19:56 przez mmarcin2741
pastę lutowniczą. Kwasu nie posiadam.
Jutro wymienię grot - zamiast 1.6mm założę
2.4mm, mocy nie brakuje, 80 wat bodajże.
Mam nadzieję, że w tej amigowej, nietaniej,
wtyczce, plastik będzie bardziej wytrzymały
na wysokie temparatury.
Ostatnia aktualizacja: 06.03.2021 01:19:56 przez mmarcin2741
06.03.2021 01:34
[#5]
Re: Technika lutowania złącza DIN - wtyczka zasilacza Amigi.
@mmarcin2741, post #4
typowy lut cynowo ołowiowy tinol topi się przy 180-190°C, w tej samej temperaturze topi się typowe tworzywo z których są wtyczki ( ABS ) , a już od 120°C jest plastyczne.
żeby nie uszkodzić wtyczki ( czy nie wysadzić baterii ) trzeba dać wysoką temperaturę ( tak ze 300°C) i większy grot żeby się nie wychłodził po zetknięciu z zimnym stykiem i całą akcję jak najkrócej przeprowadzić, żeby tworzywo nie nagrzało się.
jak Potraktujesz kwasem lutowaną powierzchnię to złapie nawet po pół sekundy, drugi koniec lutowanego pinu nawet nie zdąży się nagrzać do 100 °C
Ostatnia aktualizacja: 06.03.2021 01:35:40 przez UJP
żeby nie uszkodzić wtyczki ( czy nie wysadzić baterii ) trzeba dać wysoką temperaturę ( tak ze 300°C) i większy grot żeby się nie wychłodził po zetknięciu z zimnym stykiem i całą akcję jak najkrócej przeprowadzić, żeby tworzywo nie nagrzało się.
jak Potraktujesz kwasem lutowaną powierzchnię to złapie nawet po pół sekundy, drugi koniec lutowanego pinu nawet nie zdąży się nagrzać do 100 °C
Ostatnia aktualizacja: 06.03.2021 01:35:40 przez UJP
06.03.2021 12:38
[#6]
Re: Technika lutowania złącza DIN - wtyczka zasilacza Amigi.
@mmarcin2741, post #1
Tak jak pisze UJP #4 jest OK.
Ja lutuję takie rzeczy pistoletówką lub punktową kolbą, z tym, że duża moc nie jest wskazana, np. 75W za bardzo nagrzeje pin i wyjedzie z plastiku. Pistoletówkę wolę mieć na 45W nastawioną, kolbę mam 48W, a do takich pinów stosuję kalafonię i też jest ok. Byle nie grzać za długo, to musi być szybka akcja, raz, dwa i dmuchamy dla ochłodzenia.
Ja lutuję takie rzeczy pistoletówką lub punktową kolbą, z tym, że duża moc nie jest wskazana, np. 75W za bardzo nagrzeje pin i wyjedzie z plastiku. Pistoletówkę wolę mieć na 45W nastawioną, kolbę mam 48W, a do takich pinów stosuję kalafonię i też jest ok. Byle nie grzać za długo, to musi być szybka akcja, raz, dwa i dmuchamy dla ochłodzenia.
06.03.2021 13:32
[#7]
Re: Technika lutowania złącza DIN - wtyczka zasilacza Amigi.
@Jerzol, post #6
Widziałem filmy, gdzie wkładają kawałek drutu
cyny do pinu i z boku przykładają grot, który
topi cynę.
Potem wkłada się drut kebelka do roztopionej
cyny.
Jak w tym filmie:
Z tymże ta technika nie za bardzo działa, ponieważ
w din góra pinu jest płaska a nie ścięta pod kątem,
także nie ma dostępu lutownicy a z boku jak
się przygrzeje to plastik momentalnie się zaczyna
topić.
Ostatnia aktualizacja: 06.03.2021 13:33:25 przez mmarcin2741
cyny do pinu i z boku przykładają grot, który
topi cynę.
Potem wkłada się drut kebelka do roztopionej
cyny.
Jak w tym filmie:
Z tymże ta technika nie za bardzo działa, ponieważ
w din góra pinu jest płaska a nie ścięta pod kątem,
także nie ma dostępu lutownicy a z boku jak
się przygrzeje to plastik momentalnie się zaczyna
topić.
Ostatnia aktualizacja: 06.03.2021 13:33:25 przez mmarcin2741
