Opis

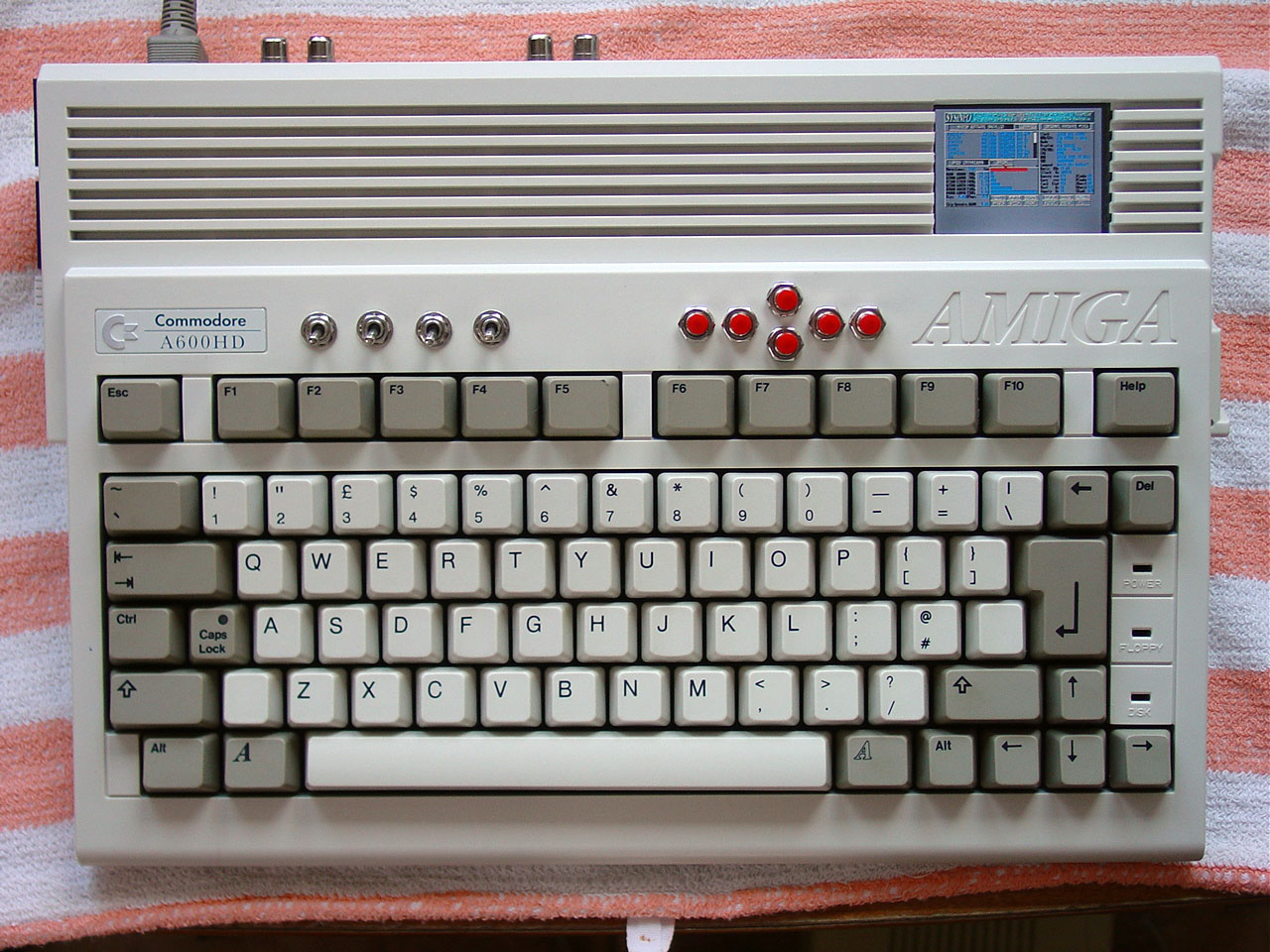

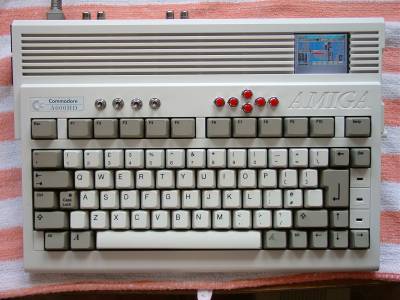

Tzw. "szalony mod". Już działa, ale wymaga jeszcze dopracowania. Jak skończę i dopieszczę, wrzucę więcej zdjęć. Póki co maszyna posiada:
- CPU 030/40,
- 2 MB Chip, 16 MB Fast,
- HDD 3.2 GB + zewnętrzne złącze IDE np. dla CD,
- zintegrowaną wizję (2,5") i dźwięk (wzmacniacz i głośnik),
- zintegrowany sampler stereo z regulowanym przedwzmacniaczem.
13.08.2007 18:50
[#2]
Re: Kaming són
Ta "naklejka" wygląda jak ta "wizja" 2,5". Bardzo ciekawie to wygląda,
choć przydałoby się aby ten ekranik był umieszczony nieco wyżej, na
równi z obudową. Przęłączniki i guziki jak na mój gust za duże. Ale
ogólne wykonanie b. mi się podoba :). Gratulacje! :).
choć przydałoby się aby ten ekranik był umieszczony nieco wyżej, na
równi z obudową. Przęłączniki i guziki jak na mój gust za duże. Ale
ogólne wykonanie b. mi się podoba :). Gratulacje! :).
14.08.2007 16:33
[#4]
Re: Kaming són
To w prawym gornym rogu to nie naklejka. ;)
A diodki po prostu nie sa podlaczone. To fotka z pierwszego, roboczego uruchomienia - trzeba jeszcze to i tamto dopracowac.
A diodki po prostu nie sa podlaczone. To fotka z pierwszego, roboczego uruchomienia - trzeba jeszcze to i tamto dopracowac.
15.08.2007 23:00
[#6]
Re: Kaming són
No nie mow ze zamontowales wyswietlacz lcd do a600. Jesli tak to padam na kolana i bije poklony
18.08.2007 15:28
[#8]
Re: Kaming són
Faktycznie opadła mi kopara :D
;o Masz turbo do a600
, gdzie je zdobyłeś, masz jeszcze xD
Ostatnia edycja: 18.08.07 15:29:49
;o Masz turbo do a600
, gdzie je zdobyłeś, masz jeszcze xDOstatnia edycja: 18.08.07 15:29:49
21.08.2007 14:16
[#12]
Re: Kaming són
@Daclaw, post #11
A no, ale nie chciał bym ciebie pozbawia tego turbo, nawet gdybym miał wystarczającą ilość kasy żeby kupić tą Amige xD, poprostu nie mógłbym :D
Edycja: Dlatego zapytałem sie czy masz drugie, a tak z ciekawości, za ile kupiłeś te turbo ??
Ostatnia edycja: 21.08.07 14:17:27
Edycja: Dlatego zapytałem sie czy masz drugie, a tak z ciekawości, za ile kupiłeś te turbo ??
Ostatnia edycja: 21.08.07 14:17:27
24.08.2007 20:41
[#16]
Re: Kaming són
Ooo kutva!
Niezłe!
Opisz może do czego te przełączniki służą a i diódki po kiego świecą. ;)
Masz może możliwość nagrania filmiku jak na ekranie się coś dzieje? To by dopiero wrażenie zrobiło... ;)
Niezłe!
Opisz może do czego te przełączniki służą a i diódki po kiego świecą. ;)
Masz może możliwość nagrania filmiku jak na ekranie się coś dzieje? To by dopiero wrażenie zrobiło... ;)
30.08.2007 13:11
[#21]
Re: Kaming són
Ciekaw jestem co by powiedzieli inżynierowie z Commodore gdyby zobaczyli co fani Amigi robią z ich sprzętu.. Ta A600HD jest świetna! Zrób tylko rozpiskę które pokrętła do czego służą:)
. Ale zdaje sie że nie wsadziłeś do środka cd-romu?? 31.08.2007 11:16
[#23]
Re: Kaming són
@Orson, post #21
To stara fotka i nie wszystko na niej jest. Nowe, wraz z filmikami, są w drodze, ale w pracy mam teraz kocioł, więc wrzucę je dopiero za jakis czas.
A teraz co jest co.
Przełączniki, licząc od lewej:
- wyłącznik przedwzmacniacza samplera (sampler jest wbudowany wewnątrz),
- przełącznik kickstartów 2.0/3.0 (Amiga nie ma stacji FDD, więc 1.3 mijałby się z sensem),
- wyłącznik wyświetlacza LCD i wewnętrznego wzmacniacza (gdybym zechciał poużywać tej Amigi tradycyjnie, ze zwyklym monitorem),
- przełącznik źródła sygnału: w pozycji "do góry" na wyświetlacz i wzmacniacz idzie sygnał z Amigi, w pozycji "w dół" uaktywniają się wejścia AV i wyświetlacz Amigi robić może za monitorek do czegokolwiek (bawię się digitalizerami obrazu i taka funkcja się przydaje).
Guziki: jak w każdym OSD - menu, exit, góra, dół, plus, minus.
Z tyłu obudowy:
- wejście AV (composite + dźwięk mono),
- Audio In (czyli wejście samplera, stereo),
Obecnie doszedł jeszcze sprzętowy reset - guzik między tymi dwiema parami gniazd.
Z lewej strony:
- gniazdo IDE + gniazdo zasilania (+5 i +12V); podpiąć tu można cedeka, nagrywarkę, itp.
Po zrobieniu tego zdjęcia doszło pokrętło do regulacji wzmocnienia przedwzmacniacza. Jest w kolorze obudowy.
Ostatnia edycja: 31.08.07 11:20:50
A teraz co jest co.
Przełączniki, licząc od lewej:
- wyłącznik przedwzmacniacza samplera (sampler jest wbudowany wewnątrz),
- przełącznik kickstartów 2.0/3.0 (Amiga nie ma stacji FDD, więc 1.3 mijałby się z sensem),
- wyłącznik wyświetlacza LCD i wewnętrznego wzmacniacza (gdybym zechciał poużywać tej Amigi tradycyjnie, ze zwyklym monitorem),
- przełącznik źródła sygnału: w pozycji "do góry" na wyświetlacz i wzmacniacz idzie sygnał z Amigi, w pozycji "w dół" uaktywniają się wejścia AV i wyświetlacz Amigi robić może za monitorek do czegokolwiek (bawię się digitalizerami obrazu i taka funkcja się przydaje).
Guziki: jak w każdym OSD - menu, exit, góra, dół, plus, minus.
Z tyłu obudowy:
- wejście AV (composite + dźwięk mono),
- Audio In (czyli wejście samplera, stereo),
Obecnie doszedł jeszcze sprzętowy reset - guzik między tymi dwiema parami gniazd.
Z lewej strony:
- gniazdo IDE + gniazdo zasilania (+5 i +12V); podpiąć tu można cedeka, nagrywarkę, itp.
Po zrobieniu tego zdjęcia doszło pokrętło do regulacji wzmocnienia przedwzmacniacza. Jest w kolorze obudowy.
Ostatnia edycja: 31.08.07 11:20:50
02.06.2012 19:23
[#28]
Re: Kaming són
Zajebisty tuning
Stacji nie ma, więc daje 4 :)
Ostatnia aktualizacja: 02.06.2012 19:25:51 przez parallax
Stacji nie ma, więc daje 4 :)Ostatnia aktualizacja: 02.06.2012 19:25:51 przez parallax
13.10.2012 22:56
[#29]
Re: Kaming són
Super zrobione, zastanawiam się czy da się i jak podłączyć jakiś większy wyświetlacz do swojej A1200.
Jaki rodzaj wyświetlacza to jest i w ogóle jakakolwiek pomoc była by mile widziana.
Jaki rodzaj wyświetlacza to jest i w ogóle jakakolwiek pomoc była by mile widziana.
