Savyna68k - doprowadzenie sygnałów w A500

[ kliknij by obejrzeć w pełnej rozdzielczości ]


  • Opis

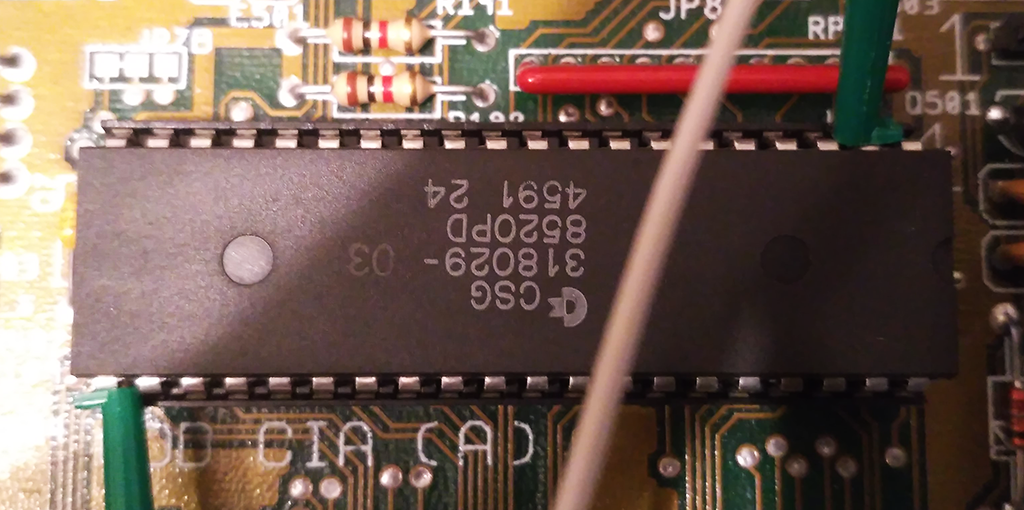

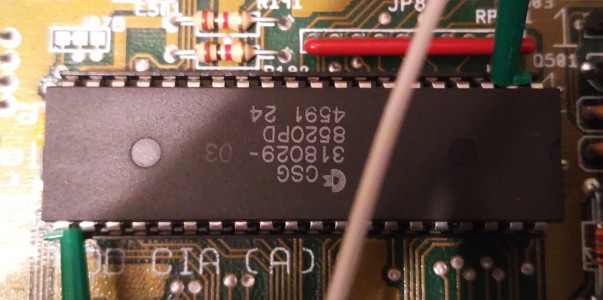

Pierwszy od lewej, na dole (pin 21) - INT2
Pin 2 jest omyłkowo i niepotrzebnie podłączony!

Dla potomnych, żeby nie zginęło :-)

zamieścił: _arti

data: 2017.05.07 00:20

kategoria: Sprzęt / _arti

rozdzielczość: 1024x510

odsłon: 333

komentarzy: 5

Ocena użytkowników: 5 (oceniających: 1)
Zaloguj się by zagłosować.


   Ostatnie wątki
opcje wątku
07.05.2017 00:54
[#1] Re: Savyna68k - doprowadzenie sygnałów w A500
sanjyuubi
Chyba pomyliłeś OVL (overlay) z OVR (override). OVR masz na GARYm.




Ostatnia aktualizacja: 07.05.2017 00:57:03 przez sanjyuubi
07.05.2017 01:31
[#2] Re: Savyna68k - doprowadzenie sygnałów w A500
_arti
redaktor, moderator forum
MorphOSAmigaOS 4Amiga

@sanjyuubi, post #1

Na fejsie powiedzieli mi, że tam jest OVR... pomylili się?
07.05.2017 13:55
[#3] Re: Savyna68k - doprowadzenie sygnałów w A500
Phibrizzo
MorphOSAmigaOS 4Amiga

@_arti, post #2

Raczej tak. Wg schematu ten sygnal nazywa sie OVL (Overlay ROM over RAM).
07.05.2017 14:03
[#4] Re: Savyna68k - doprowadzenie sygnałów w A500
_arti
redaktor, moderator forum
MorphOSAmigaOS 4Amiga

@Phibrizzo, post #3

Dobra, to zaraz poprawię zdjęcie. Gdzie zatem jest OVR?
07.05.2017 15:09
[#5] Re: Savyna68k - doprowadzenie sygnałów w A500
sanjyuubi

@_arti, post #4

Na GARYm pin 29 (jest napisane w instrukcji o którą prosiłeś), ale w A500 tego nie potrzeba, chyba, że masz jakąś kartę wykorzystującą DMA. Może masz samych Japończyków wśród znajomych, oni zamieniają L na R.

Ostatnia aktualizacja: 07.05.2017 15:09:28 przez sanjyuubi
