Opis

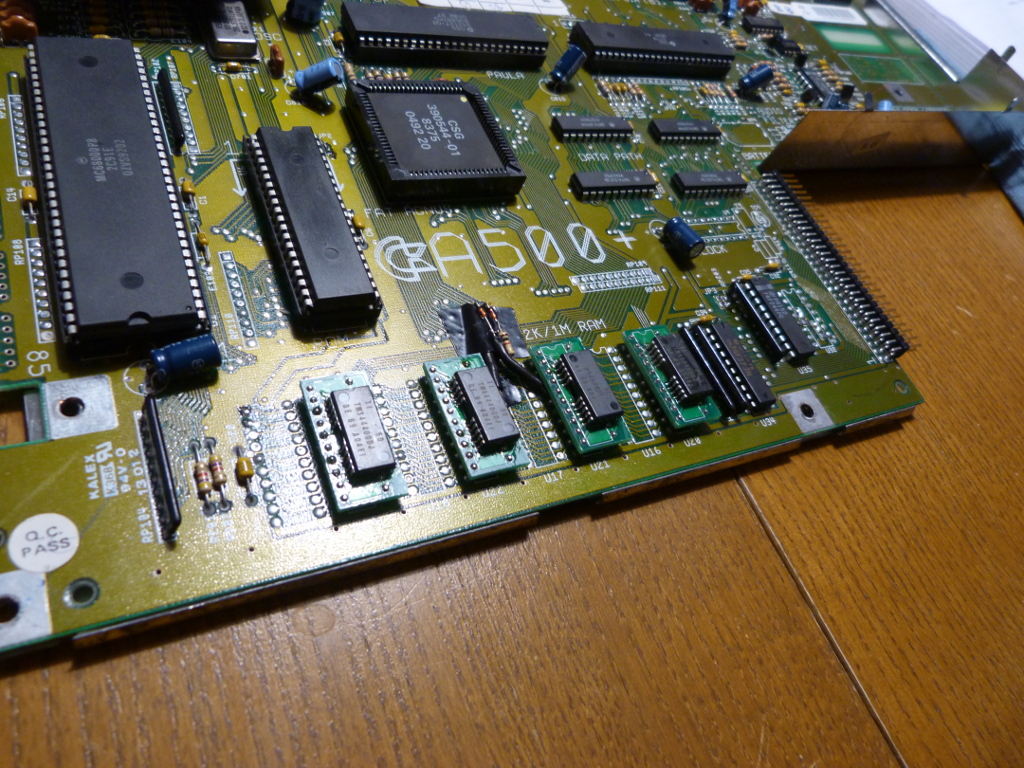

Inny wariant rozszerzenia Chip RAM w A500 rev 8. Tylko 4 układy 444000, nie ma potrzeby montowania demultipleksera, tylko dwie diody i dwa rezystory. Proste, skuteczne i eleganckie. Tutaj z wykorzystaniem przejściówek SOI2DIP od Architecta1200 (można lutować też "na pająka").
Dużym plusem w porównaniu z piggyback-modem piggyback-modem jest niższa wysokość układów, więc można upchnąć pod klawiaturą nawet ekran.
Rozwiązanie z jednego z niemieckich portali amigowych.
Dużym plusem w porównaniu z piggyback-modem piggyback-modem jest niższa wysokość układów, więc można upchnąć pod klawiaturą nawet ekran.
Rozwiązanie z jednego z niemieckich portali amigowych.
24.03.2018 11:26
[#5]
Re: A500 2 MB Chip RAM - inna wersja
Rozumiem ze przerobiles zwykla A500 aby pracowala z 2MB Chip.
Czy Fast Agnusa wymieniles wprost czy tez musiales zrobic jakies modyfikacje na plycie glownej z tego powodu?
Moglbys jeszcze podac oznaczenie oryginalnego Fat Agnusa przed modyfikacja?
Ostatnia aktualizacja: 24.03.2018 11:28:57 przez Phibrizzo
Czy Fast Agnusa wymieniles wprost czy tez musiales zrobic jakies modyfikacje na plycie glownej z tego powodu?
Moglbys jeszcze podac oznaczenie oryginalnego Fat Agnusa przed modyfikacja?
Ostatnia aktualizacja: 24.03.2018 11:28:57 przez Phibrizzo
24.03.2018 12:12
[#6]
Re: A500 2 MB Chip RAM - inna wersja
@Phibrizzo, post #5
Nie, to zwykła A500 rev 8. W każdej masz Agnusa 8375, bo starsze mają inny pinout i nie będą działać. W egzemplarzu ze zdjęcia był 8375 part number 390544-01 - chyba najbardziej pospolity Agnus z nowym pinoutem.
Niewykluczone, że kiedyś zabiorę się za zrobienie przelotki umożliwiającej włożenie nowego Agnusa w starsza płytę np. rev 6.
Niewykluczone, że kiedyś zabiorę się za zrobienie przelotki umożliwiającej włożenie nowego Agnusa w starsza płytę np. rev 6.
