  • Opis

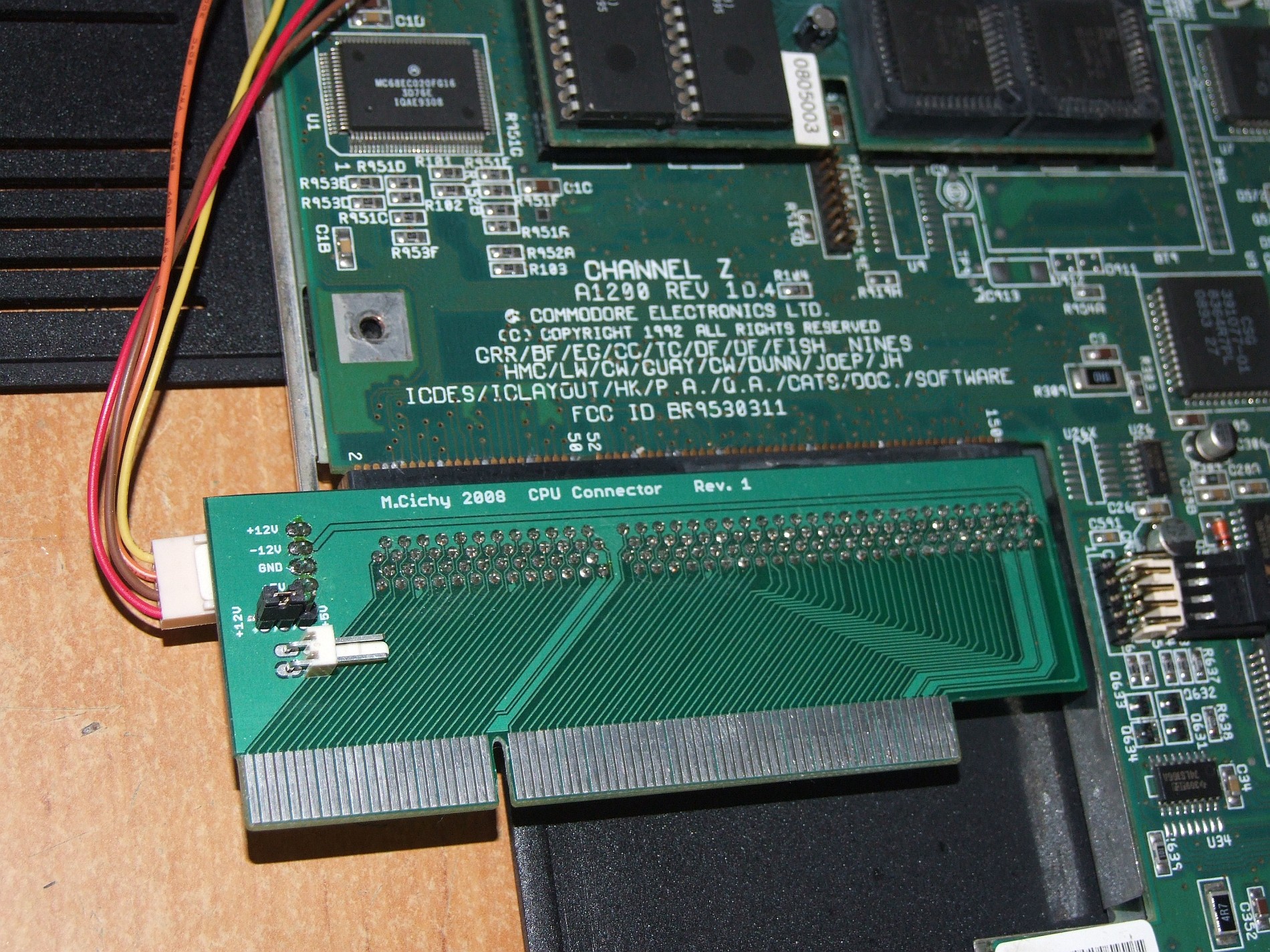

Przejściówka pomiędzy gniazdem procesora a karta turbo. Do przejściówki podłączone zasilanie. Dzięki tamu rozwiązaniu nie muszę lutować kabli zasilających kartę turbo do płyty głównej. Dodatkowo na przejściówce złącze do podłączenia wentylatora z możliwością wyboru napięcie +5V lub +12 V. Przejściówka pozwoliła na odsunięcie karty turbo od stacji dyskietek, umiejscowienie karty turbo bardziej nad otworem w dole obudowy. A co najważniejsze podniesienie karty nieco do góry, co pozwoliło na zamontowanie pod nią wentylatora. W rezultacie karta jest lepiej chłodzona, a opływ powietrza również się poprawił.

zamieścił: cichym

data: 2010.10.01 16:31

kategoria: Sprzęt / cichym

rozmiar pliku: 868.8 kb

rozdzielczość: 1900x1425

odsłon: 321

komentarzy: 3

Ocena użytkowników: 5 (oceniających: 9)
Zaloguj się by zagłosować.
  • Obrazki w kategorii Sprzęt / cichym

Prosty mikser AUDIO
Prosty mikser AUDIO
Mały CASE MODDING
Mały CASE MODDING
PCMCIA Card reset fix
PCMCIA Card reset fix
Automatyczny przełącznik mysz - joystick.
Automatyczny przełącznik mysz - joystick.
Przejściówka S-VIDEO, ale to już znacie.
Przejściówka S-VIDEO, ale to już znacie.
Wnętrze mojej Amigi 1200
Wnętrze mojej Amigi 1200
Tył mojej Amigi  1200
Tył mojej Amigi 1200
Modyfikacja obudowy Amigi (A1200 w obudowie A500)_1
Modyfikacja obudowy Amigi (A1200 w obudowie A500)_1
Modyfikacja obudowy Amigi (A1200 w obudowie A500)_2
Modyfikacja obudowy Amigi (A1200 w obudowie A500)_2
Modyfikacja obudowy Amigi (A1200 w obudowie A500)_3
Modyfikacja obudowy Amigi (A1200 w obudowie A500)_3
Modyfikacja obudowy Amigi (A1200 w obudowie A500)_4
Modyfikacja obudowy Amigi (A1200 w obudowie A500)_4
Modyfikacja obudowy Amigi (A1200 w obudowie A500)_8
Modyfikacja obudowy Amigi (A1200 w obudowie A500)_8
Modyfikacja obudowy Amigi (A1200 w obudowie A500)_9
Modyfikacja obudowy Amigi (A1200 w obudowie A500)_9
Modyfikacja obudowy Amigi (A1200 w obudowie A500)_10
Modyfikacja obudowy Amigi (A1200 w obudowie A500)_10
Modyfikacja obudowy Amigi (A1200 w obudowie A500)_11
Modyfikacja obudowy Amigi (A1200 w obudowie A500)_11
Modyfikacja obudowy Amigi (A1200 w obudowie A500)_12
Modyfikacja obudowy Amigi (A1200 w obudowie A500)_12
Modyfikacja obudowy Amigi (A1200 w obudowie A500)_13
Modyfikacja obudowy Amigi (A1200 w obudowie A500)_13
Modyfikacja obudowy Amigi (A1200 w obudowie A500)_14
Modyfikacja obudowy Amigi (A1200 w obudowie A500)_14
Modyfikacja obudowy Amigi (A1200 w obudowie A500)_15
Modyfikacja obudowy Amigi (A1200 w obudowie A500)_15
Modyfikacja obudowy Amigi (A1200 w obudowie A500)_16
Modyfikacja obudowy Amigi (A1200 w obudowie A500)_16
Modyfikacja obudowy Amigi (A1200 w obudowie A500)_17
Modyfikacja obudowy Amigi (A1200 w obudowie A500)_17
Modyfikacja obudowy Amigi (A1200 w obudowie A500)_18
Modyfikacja obudowy Amigi (A1200 w obudowie A500)_18
Modyfikacja obudowy Amigi (A1200 w obudowie A500)_19
Modyfikacja obudowy Amigi (A1200 w obudowie A500)_19
Modyfikacja obudowy Amigi (A1200 w obudowie A500)_21
Modyfikacja obudowy Amigi (A1200 w obudowie A500)_21
Modyfikacja obudowy Amigi (A1200 w obudowie A500)_24
Modyfikacja obudowy Amigi (A1200 w obudowie A500)_24
Modyfikacja obudowy Amigi (A1200 w obudowie A500)_26
Modyfikacja obudowy Amigi (A1200 w obudowie A500)_26
Modyfikacja obudowy Amigi (A1200 w obudowie A500)_27
Modyfikacja obudowy Amigi (A1200 w obudowie A500)_27
Modyfikacja obudowy Amigi (A1200 w obudowie A500)_28
Modyfikacja obudowy Amigi (A1200 w obudowie A500)_28
Modyfikacja obudowy Amigi (A1200 w obudowie A500)_29
Modyfikacja obudowy Amigi (A1200 w obudowie A500)_29
Modyfikacja obudowy Amigi (A1200 w obudowie A500)_30
Modyfikacja obudowy Amigi (A1200 w obudowie A500)_30
Modyfikacja obudowy Amigi (A1200 w obudowie A500)_31
Modyfikacja obudowy Amigi (A1200 w obudowie A500)_31
Modyfikacja obudowy Amigi (A1200 w obudowie A500)_32
Modyfikacja obudowy Amigi (A1200 w obudowie A500)_32
Modyfikacja obudowy Amigi (A1200 w obudowie A500)_33
Modyfikacja obudowy Amigi (A1200 w obudowie A500)_33
Modyfikacja obudowy Amigi (A1200 w obudowie A500)_5
Modyfikacja obudowy Amigi (A1200 w obudowie A500)_5
Modyfikacja obudowy Amigi (A1200 w obudowie A500)_6
Modyfikacja obudowy Amigi (A1200 w obudowie A500)_6
Modyfikacja obudowy Amigi (A1200 w obudowie A500)_7
Modyfikacja obudowy Amigi (A1200 w obudowie A500)_7
Modyfikacja obudowy Amigi (A1200 w obudowie A500)_22
Modyfikacja obudowy Amigi (A1200 w obudowie A500)_22
Modyfikacja obudowy Amigi (A1200 w obudowie A500)_23
Modyfikacja obudowy Amigi (A1200 w obudowie A500)_23
Modyfikacja obudowy Amigi (A1200 w obudowie A500)_25
Modyfikacja obudowy Amigi (A1200 w obudowie A500)_25
Modyfikacja obudowy Amigi (A1200 w obudowie A500)_20
Modyfikacja obudowy Amigi (A1200 w obudowie A500)_20
Emulator stacji do C-64 (1541-III) - wnętrzności
Emulator stacji do C-64 (1541-III) - wnętrzności
Emulator stacji do C-64 (1541-III) - góra
Emulator stacji do C-64 (1541-III) - góra
Emulator stacji do C-64 (1541-III) - góra z podświetleniem
Emulator stacji do C-64 (1541-III) - góra z podświetleniem
Emulator stacji do C-64 (1541-III) - panel frontowy
Emulator stacji do C-64 (1541-III) - panel frontowy
Emulator stacji do C-64 (1541-III) - akcesoria.
Emulator stacji do C-64 (1541-III) - akcesoria.
Emulator stacji do C-64 (1541-III) - dół obudowy.
Emulator stacji do C-64 (1541-III) - dół obudowy.
Emulator stacji do C-64 (1541-III) - tył obudowy
Emulator stacji do C-64 (1541-III) - tył obudowy
Emulator stacji do C-64 (1541-III) - jeszcze raz panel frontowy
Emulator stacji do C-64 (1541-III) - jeszcze raz panel frontowy
[#1] Modyfikacja obudowy Amigi (A1200 w obudowie A500)_23
Jestem pod wrażeniem.
Pozytywnym rzecz jasna.

Pytanie: skąd wziąłeś żeńskie złącze krawędziowe do A1200?
Wylut?
[#2]
Dziękuję :)

Sporo pracy wymagała ta przejściówka. Rozmieszczenie otworów dla złącza, poukładanie ścieżek, i same pady złącza (po męskiej stronie). Ale jak widać dałem radę :)
Po wykonaniu prototypu metodą termotransferu stwierdziłem, że szlag mnie trafi jak będę musiał 150 przelotek zrobić. Ostatecznie zdecydowałem, że mój projekt oddam firmie która profesjonalnie zajmuje się produkcją obwodów drukowanych. Ale nadal to moje dzieło.

Tak, żeńskie złącze krawędziowe to "wylut". Kilka lat temu kupiłem je od naszego forumowego kolegi. Chyba był to MrT (niestety nie jestem teraz pewny ). Kupiłem ja z myślą, że może się przyda, ale już wtedy kiełkował we mnie pomysł o przeniesieniu A1200 do obudowy z A500.

Gdzieś czytałem na temat złącz krawędziowych do kart turbo. Można je chyba próbować wykonać ze złącz PCI. W wolnej chwili poszukam tej informacji i potwierdzę.

Ostatnia edycja: 03.10.10 19:54:35

Ostatnia edycja: 03.10.10 19:55:10

Ostatnia edycja: 03.10.10 19:57:11
[#3]
To prawda, można zastosować gniazda PCI po odpowiednim przycięciu.
Robił to Krashan do swojego prototypu Prometeusza.
Problem w tym że zdecydowana większość gniazd PCI (czyli te z padniętych płyt głównych PC) jest w wersji "prostej" a do A1200 potrzebne jest gniazdo "kątowe". Oczywiście można bawić się w dorabianie przewodów do złącza albo robienie dodatkowego PCB, ale nie ma to jak oryginał.
