Cokolwiek to jest to trzymam kciuki za powodzenie tego projektu!

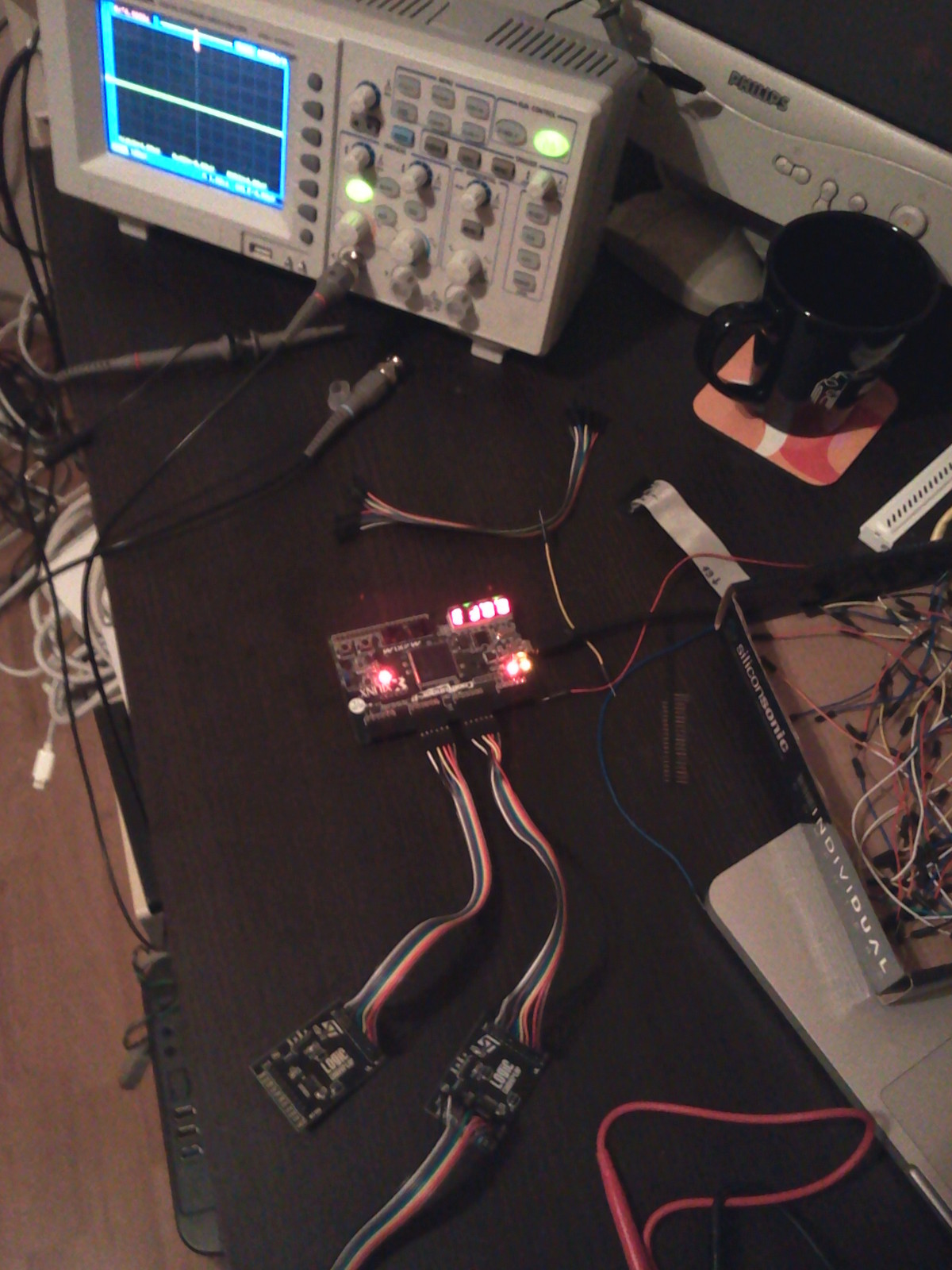

Póki co to tylko jest płytka z CPLD, z zaimplementowanymi kilkoma rejestrami, którymi mogę sterować po USB z kompa z Linuxem. Teraz pracuję nad podłączeniem tego "z drugiej strony" do clockportu (poprzez dwa widoczne na zdjęciu konwertery poziomów logicznych - Amiga ma 5V, płytka CPLD na portach GPIO 3.3V).

Radek, ale to jest chyba MPU a nie CPLD :)

To jest CPLD (CoolRunner II), bo to jest podejście trzecie do tematu :D

A co masz ochotę wykonać w tym CPLD? To ma być interfejs do tego PICa, czy jakiś kontroler? Nie śledziłem poprzednich podejść.

Podejście drugie to był PIC, więc je znasz . Niestety okazało się nieco zbyt skomplikowane jak na moje umiejętności programowania niskopoziomowego. Właściwie problemem była synchronizacja wbuowanego ethernetu z clockportem, więc na obecną chwilę mam ochotę zaimplementować w CPLD (VHDL) bardzo prosty interfejs komunikacji USB-Amiga. Jak napisałem wyżej, komunikację USB-CPLD mam w zasadzie opanowaną. Tzn. potrafię sterować już wbudowanymi w płytkę prototypową elementami, oraz tworzyć własne rejestry dostępne po USB. Teraz kwestia sprzęgnięcia tego z clockportem. Póki co próbowałem zaimplementować prosty model behavioral który by zczytywał bity z szyny adresowej clockportu i wyświetlał ostatni użyty rejestr na wyświetlaczu 7-segmentowym. Póki co mam dziwne problemy z timinagami, które pewnie wynikają z mojej niewiedzy w temacie.

W jaki sposób komunikujesz się przez USB z CPLD? Jest tam jakiś transceiver i przykładowy kod w VHDL? Ile makroceli pochłania taka prosta implementacja testowa?

Na płytce jest mikrokontroler, jest dostępna biblioteka do komunikacji z nimi (na stronie producenta płytki). Kontroler jest podłączony prostą 8-bitową szyną do CPLD. Więc właściwie ja nie musiałem implementować nic związanego z USB, a jedynie komunikację z tym mikokontrolerem, który działa jako urządzenie USB podłączane do komputera.

Taka implementacja zajęła 84 macrocelle (33% z tego Xilinxa). Ale jest możliwe, a nawet prawdopodobne, że mój kod jest nieoptymalny :P.

Ostatnia aktualizacja: 09.01.2013 20:39:11 przez strim

Różne wersje ISE będą generować różną konfigurację, czasami mogą to być jednak różnice jednej makroceli lub żadne, stopień optymalizacji kompilacji pod kątem szybkości lub zasobów też może mieć znaczenie. Sam specjelnie kodu nie zoptymalizujesz, możesz się posłużyć jakimś poradnikiem np. http://www.xilinx.com/support/documentation/application_notes/xapp444.pdf, ale nie zawsze idzie cokolwiek zoptymalizować. Ilość wykorzystanych makroceli zależy od konstrukcji PLD, taka makrocela ma np jakąś określoną ilość wejśc i np jedno wyjście (więc może realizować tylko jeden cel , tak zdaje się jest w xilinxie w typowym PLD), użycie np jednego bitu na rejestr może więc skutkować zużyciem jednej makroceli. Niektóre nowsze PLD mają strukturę podobną do FPGA i tam to już jest troszkę inaczej.
