Ahh wakacje😊 Wreszcie znalazłem trochę czasu na pogrzebanie w kanapeczce.

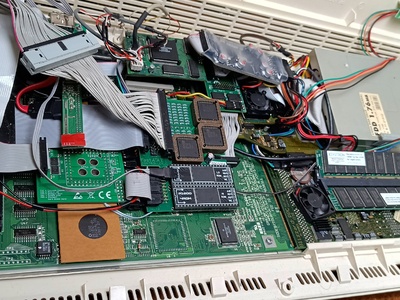

Ze zmian w stosunku do ostatniego setupu to: założone FastATA od Elboxu zamiast 4x buffide od amigakit, założony wewnętrzny scandoubler z ff DCE flickermagic zamiast zewnętrznego scandoublera Elboxu, założony ratte video switch dla scandoublera i bvision (w miejscu modulatora) zamiast zewnętrznego video switcha. Zrobiłem trochę porządku z okablowaniem i dodatkowym zasilaniem. Setup teraz wygląda tak:
Ze zmian w stosunku do ostatniego setupu to: założone FastATA od Elboxu zamiast 4x buffide od amigakit, założony wewnętrzny scandoubler z ff DCE flickermagic zamiast zewnętrznego scandoublera Elboxu, założony ratte video switch dla scandoublera i bvision (w miejscu modulatora) zamiast zewnętrznego video switcha. Zrobiłem trochę porządku z okablowaniem i dodatkowym zasilaniem. Setup teraz wygląda tak:
- Płyta główna 1d1 po recapie polimerami
- Scandoubler wewnętrzny DCE flicker magic
- Blizzard PPC 300@330mhz, 060rev5 64mhz, 256mb fast, port scsi na zewnątrz
- Bvision
- Ratte auto video switch dla scandoublera I bvision
- Delfina DSP clockport
- Elbox fastata
- Clockport expander rev H + gayle adapter
- Freeway usb clockport – trzy porty usb na zewnątrz + jeden dzielony z gniazdem eSATA P (powered)
- Magistrala i2c Akuhei na clockport + 3 czujniki temperatury dla bvision, blizzarda i wewnątrz obudowy
- Stacja dyskietek HD Micronik
- Adapter IDE44 do SATA podpięty pod fastata na primary slave i wypuszczony na port zewnątrzny eSATA P
- Adapter micro sd podpięty do fastata pod primary master
- Taśmą wypuszczony na zewnątrz port secondary fastaty
- 4x kickstart switcher
- Silversurfer pod clockport na gayle adapterze i wypuszczony port serial na zewnątrz
- Dioda sygnalizująca działanie pcmcia
- Przycisk reset
