28.03.2018 20:10
[#1]
A600 problem z dźwiękiem
Witam,
jestem nowy więc na wstępie chciałem się przywitać i pozdrowić wszystkich retro fanów.
Mam Amigę 600. Problem polega na tym, że jak idzie jakaś gra to muzyka normalnie gra z obydwu kanałów a oprócz tego słychać szumy jakby kabel nie kontaktował czy nie stykał. Na x-copy też jak się uruchomi to słychać szumy takie nienaturalne. Cisza się robi jak daje kill system.
nie wiem czy dobrze to tłumacze ale inaczej nie umiem
Co to może być?
Ostatnia aktualizacja: 28.03.2018 20:11:42 przez Kaktus
jestem nowy więc na wstępie chciałem się przywitać i pozdrowić wszystkich retro fanów.
Mam Amigę 600. Problem polega na tym, że jak idzie jakaś gra to muzyka normalnie gra z obydwu kanałów a oprócz tego słychać szumy jakby kabel nie kontaktował czy nie stykał. Na x-copy też jak się uruchomi to słychać szumy takie nienaturalne. Cisza się robi jak daje kill system.
nie wiem czy dobrze to tłumacze ale inaczej nie umiem
Co to może być?
Ostatnia aktualizacja: 28.03.2018 20:11:42 przez Kaktus
28.03.2018 22:36
[#10]
Re: A600 problem z dźwiękiem
@teh_KaiN, post #9
Tak zrobię.
Na szybko zmajstrowałem zasilacz od pc i niestety z dźwiękiem dalej lipa.
Czy jak jest mowa o wymianie kondensatorów to wystarczy taki zestaw z allegro czy coś więcej do tego dźwięku będzie potrzebne?
Takie coś wystarczy?
http://allegro.pl/nowy-zestaw-kondensatorow-dla-amigi-600-gw-24m-fv-i7116655593.html
Na szybko zmajstrowałem zasilacz od pc i niestety z dźwiękiem dalej lipa.
Czy jak jest mowa o wymianie kondensatorów to wystarczy taki zestaw z allegro czy coś więcej do tego dźwięku będzie potrzebne?
Takie coś wystarczy?
http://allegro.pl/nowy-zestaw-kondensatorow-dla-amigi-600-gw-24m-fv-i7116655593.html
31.03.2018 22:45
[#11]
Re: A600 problem z dźwiękiem
@teh_KaiN, post #5
No to tak. Kondensatory wymieniłem ale gdzieś coś się popsuło gdyż dźwięk już nie charczy gra odpowiednio głośno ale tak jakby nie cały. Gra kanał lewy i prawy ale nie ma całości dźwięku. Naprzyklad jak uruchamiam cannon fodder to w czołówce leci piosenka która gra głośno a bardzo cicho wręcz nieslyszalnie śpiew piosenki. Czy ktoś miał podobnie. Który mogłem zepsuć kondensator lub ścieżkę? Oglądam płytę już z 2h i nic nie widzę.
02.04.2018 14:11
[#14]
Re: A600 problem z dźwiękiem
@Marcin74, post #13

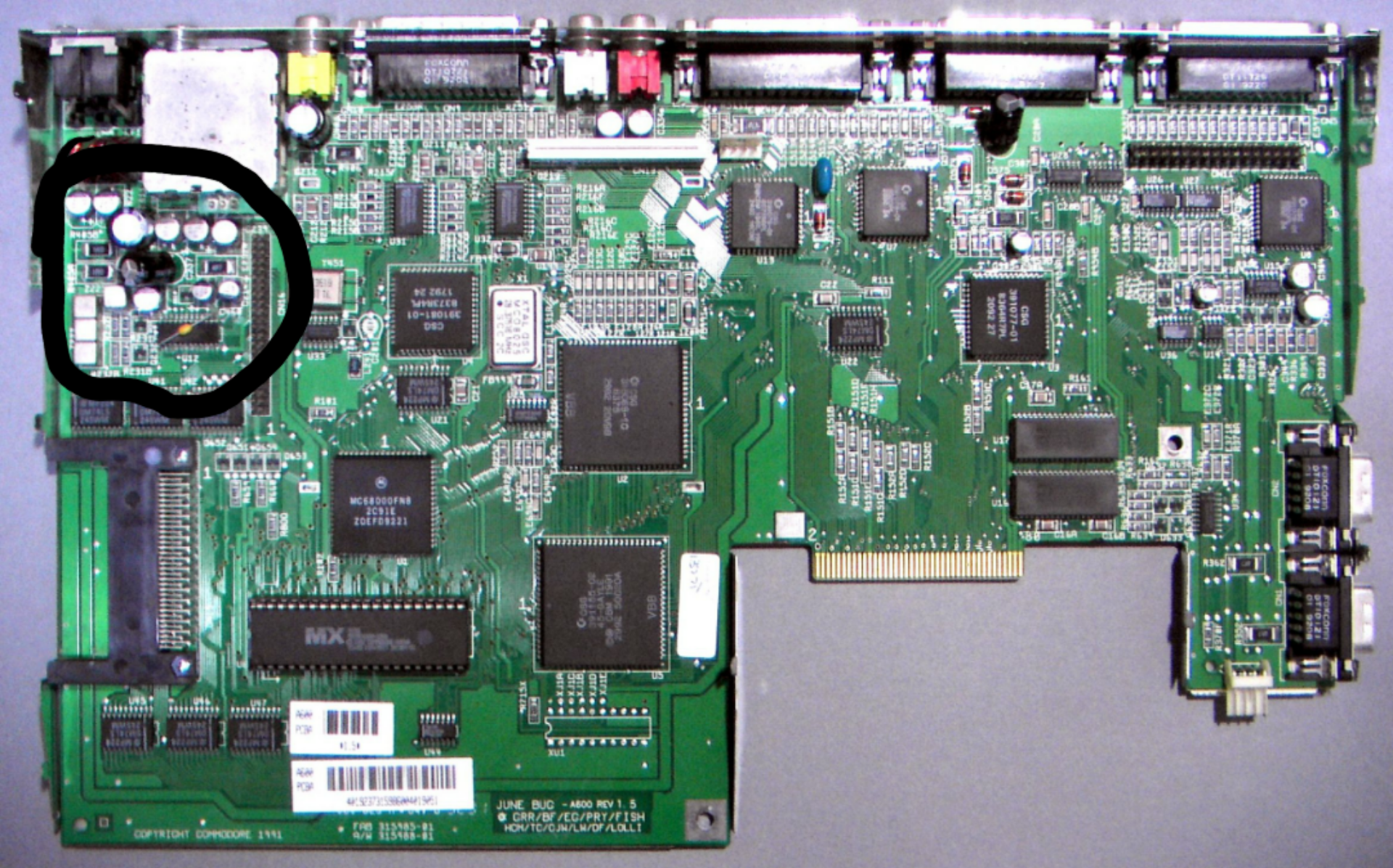

Dziś zrobiłem test i odziwo wszystko ok. Dzwiek gra. Pomyślałem, że może gra ma bardziej złożone dźwięki i dla tego jest lipa. Po uruchomieniu kilku gier okazało sie, ze gra głośno i wyraźnie z obu kanałów ale niestety znowu wróciły szumy, nawet na planszy z kickstartem. Czy któryś z zaznaczonych przeze mnie kondensatorów może być winny temu?
Ostatnia aktualizacja: 02.04.2018 14:11:35 przez Kaktus
Ostatnia aktualizacja: 02.04.2018 14:11:35 przez Kaktus
02.04.2018 22:50
[#15]
Re: A600 problem z dźwiękiem
@Kaktus, post #14
Zwróć uwagę na kondensatory po prawej stronie płyty C303 i C304 a także układ LF347 jego nogi są już skorodowane a wokół aż zielono od korozji. Zdjęcie masz kiepskiej jakości ale rzuca się w oczy od razu wyciek elektrolitu. Zacznij działać natychmiast, później może być za późno.
03.04.2018 15:49
[#16]
Re: A600 problem z dźwiękiem
@superbonio, post #15
Nie to nie moja płyta główna. Fotkę ściągłem z netu aby zaczerpnąć info bo ścieżki pod kondensator były poupalane i ktoś tam powstawaiał kabelki zamiast ścieżek bodajże 1 czy 2. Jak wymieniałem kondensatory to też zostawiłem te kabelki. I szczerze jak zobaczyłem co jest pod tymi kondensatorami bałem ruszać to dalej... wiec przez to pytam bo może tam jeszcze jakiś kondensator nie domaga.
Poza tym odkryłem, że nie działa w porcie nr.2 fire0.
Masakra trafił mi się sprzęt. Miał być wielki powrót po latach a płakać się chce 😢.
Myszki i joye i kable sprawne bo pod A500 wszystko śmiga.
Poza tym odkryłem, że nie działa w porcie nr.2 fire0.
Masakra trafił mi się sprzęt. Miał być wielki powrót po latach a płakać się chce 😢.
Myszki i joye i kable sprawne bo pod A500 wszystko śmiga.
03.04.2018 16:45
[#19]
Re: A600 problem z dźwiękiem
@viger, post #18
Po wymianie kondensatorów gra już prawidłowo. Tylko są słyszalne szumy. Ale tylko na początku. Jak się to wszystko nagrzewa to jest Oki. Zdiecie najwcześniej jutro mogę wstawić bo dziś jestem juz w pracy do 22.
Martwi mnie też ten guzik, fire który nie działa.

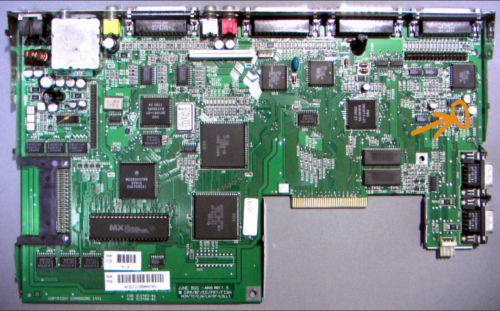

A czy ta część ma coś wspólnego z fire w porcie 2? Bo słabo u mnie wygląda
Ostatnia aktualizacja: 03.04.2018 16:53:19 przez Kaktus
Martwi mnie też ten guzik, fire który nie działa.
A czy ta część ma coś wspólnego z fire w porcie 2? Bo słabo u mnie wygląda
Ostatnia aktualizacja: 03.04.2018 16:53:19 przez Kaktus
03.04.2018 19:54
[#23]
Re: A600 problem z dźwiękiem
@rj1307, post #22
A czy szanowne forum może mi kogoś polecić jakiegoś fachowca co by ogarnąć ten temat? Na forum jestem dość krótko i nikogo nie znam. A chciałbym zasięgnąć rady i mniej więcej kosztów naprawy. A gdzieś kiedyś wyczytałem, że na forum jest kilku świetnych fachowców. Do kogo można uderzyć z tym problemem?
28.06.2019 15:42
[#28]
Re: A600 problem z dźwiękiem
@polutuje, post #27
Witam.
Wymienilem, kondensatory w mojej A600 i przy testach zauwazylem, ze jeden kanal nie gra prawidlowo.
Nie wiem, czy przed wymiana bylo OK, bo nie sprawdzilem.
Na oscyloskopie, przy sygnale sinus 500hz z systesta wyglada to tak:
Dla porównania sprawny kanal:
Przy wstepnych pomiarach nie znalazlem zwarc, ani przerw.
Wylutowalem narazie U15 i wtedy na obu kanalach na pauli mam taki sam sygnal(Nie przypomina sinusa. Niestety gdzies zapodzialem zdjecie).
Co moze byc przyczyna tej usterki? Uszkodzony kanal w odsluchu "pierdzi"
Dlaczego na sprawnym kanale z wyjscia PAULI mam plaskie napiecie, a na wyjsciu audio "widac" i slychac sinusa?
GND kanalu oscyloskopu podlaczone do GND Amigi
Czy TL084CD-ST nadaje sie jako zamiennik U15?
Ostatnia aktualizacja: 28.06.2019 15:54:02 przez snifferman
Wymienilem, kondensatory w mojej A600 i przy testach zauwazylem, ze jeden kanal nie gra prawidlowo.
Nie wiem, czy przed wymiana bylo OK, bo nie sprawdzilem.
Na oscyloskopie, przy sygnale sinus 500hz z systesta wyglada to tak:
Dla porównania sprawny kanal:
Przy wstepnych pomiarach nie znalazlem zwarc, ani przerw.
Wylutowalem narazie U15 i wtedy na obu kanalach na pauli mam taki sam sygnal(Nie przypomina sinusa. Niestety gdzies zapodzialem zdjecie).
Co moze byc przyczyna tej usterki? Uszkodzony kanal w odsluchu "pierdzi"
Dlaczego na sprawnym kanale z wyjscia PAULI mam plaskie napiecie, a na wyjsciu audio "widac" i slychac sinusa?
GND kanalu oscyloskopu podlaczone do GND Amigi
Czy TL084CD-ST nadaje sie jako zamiennik U15?
Ostatnia aktualizacja: 28.06.2019 15:54:02 przez snifferman
28.06.2019 17:25
[#29]
Re: A600 problem z dźwiękiem
@snifferman, post #28
To co widzisz na wyjściu Pauli to tylko kawałeczek całej sinusoidy. To jest taka sinusoida ale z fal prostokatnych. Zwiększ podstawę czasu na oscyloskopie to zobaczysz.
A oscyloskop to taki powiem Ci zacny masz...
Ostatnia aktualizacja: 28.06.2019 17:28:09 przez MariuszK
A oscyloskop to taki powiem Ci zacny masz...
Ostatnia aktualizacja: 28.06.2019 17:28:09 przez MariuszK
28.06.2019 17:33
[#30]
Re: A600 problem z dźwiękiem
@snifferman, post #28
Dlaczego na sprawnym kanale z wyjscia PAULI mam plaskie napiecie, a na wyjsciu audio "widac" i slychac sinusa?Przetworniki cyfrowo-analogowe Pauli to źródła prądowe sterowane cyfrowo, więc sygnałem wyjściowym jest prąd, a nie napięcie. Pierwszy stopień układu U15 pracuje w konfiguracji konwertera prąd/napięcie i dopiero na wyjściu pierwszego stopnia pojawia się sygnał napięciowy (nóżki 8 i 14 układu U15). Można przeanalizować ten układ w uproszczeniu stosując regułę tzw. masy pozornej, która mówi, że między wejściami wzmacniacza operacyjnego napięcie wynosi 0, o ile nie jest przesterowany, oraz korzystając z tego, że prąd wpływający do wejścia wzmacniacza też w przybliżeniu jest równy zero.
Na zdjęciach widać, że coś nie tak jest jest z lewym kanałem. Objaw przesterowania sugeruje problem ze sprzężeniem zwrotnym pierwszego stopnia, czyli elementami C321, R321 (sprawdź, czy kondensator nie ma zwarcia i rezystor ma 680 Ω), albo ścieżkami łączącymi te elementy ze wzmacniaczem. Osobiście stawiam na przerwę w skorodowanej ścieżce, albo rozwarty R321. Warto też sprawdzić, czy na nóżce 12 jest stałe napięcie +2,5 V. Oczywiście uszkodzony może też być wzmacniacz operacyjny.
Zamiast LF347 można zamontować TL084.
Ostatnia aktualizacja: 28.06.2019 17:52:53 przez Krashan
