27.03.2019 13:12
[#31]
Re: Amiga 500 żółty lub zielony ekran na starcie - historia naprawy
@epiepi, post #30
Znalazłem taki film w internecie, sprawdza chipy palcem i ich temperatury, mówi, że GARY jest zimny i go wymienił, komputer działa.
Jednak w komentarzu ktoś napisał, że w Amidze chipy są ciepłe, poza GARYm.
I teraz nie wiem. wymienię go i tak nogi połamane.
Gdzie można dostać kość GARY do A500? Są jakieś zamienniki na rynku, allegro czy gdzieś? Czy tylko tutaj na forum pytać? Wolałbym nowy, żeby wykluczyć uszkodzony.
Jednak w komentarzu ktoś napisał, że w Amidze chipy są ciepłe, poza GARYm.
I teraz nie wiem. wymienię go i tak nogi połamane.
Gdzie można dostać kość GARY do A500? Są jakieś zamienniki na rynku, allegro czy gdzieś? Czy tylko tutaj na forum pytać? Wolałbym nowy, żeby wykluczyć uszkodzony.
29.03.2019 17:02
[#33]
Re: Amiga 500 żółty lub zielony ekran na starcie - historia naprawy
@snifferman, post #32
Chyba masz rację snifferman, Ty i ten człowiek z filmu, GARY może być lub jest zimny.
Aktualizacja:
Wymieniłem kości C10 C11 C12 C13 na nowe (duzo ściezek trzeba było ręcznie poprawiać po wylutowaniu, a jeden pierwszy pin z cyna jak ze stali, trudny do wylutowania.
Ekran dalej zielony/ żółty.
Zatem kości ROM są ok.
Kości U 10-13 są ok.
CIA ODD EVEN chyba ok, po testach jak wcześniej kolega sugerował, wyjąć jedną.
Ram wydaje mi się że też ok, bo gdy jedna z nóżek RAMu nie styka to wywala zielony ekran, gdy wszystkie mają prawidłowe przejścia, to ekran żółty. Może jestem w błędzie, ale wydaje mi się, że to potwierdza działanie RAMu, chociaż jest opcja, że wywala żółty bo nieprawidłowo ram funkcjonuje, a zielony gdy nie ma połączenia, ale to mało prawdopodobne.
Zostaje zatem U34 i U35, GARY, PAULA, AGNUS i CPU.
Ewentualnie gdzieś pominąłem łączenie ścieżek.
Coś jeszcze pominąłem?
Jestem ze Słupska, ale nie chciałem głowy zawracać, no chyba, że ktoś tu ma kostki żebym sobie sprawdził/kupił.
Mam farcierska pomocną metodę diagnostyczną z tymi dwoma Kickstartami, z A500 i A600, gdybym miał tylko z A500 bym nie wiedział, czy prawidłowo polutowałem ram i U10-13, a dzięki kości KS z A600 mam żółty ekran, a jak coś nie styka, to jest zielony jak na kości KS z A500. Na KS A500 miałbym ciągle zieleń i nic bym nie wiedział :D
Aktualizacja:
Wymieniłem kości C10 C11 C12 C13 na nowe (duzo ściezek trzeba było ręcznie poprawiać po wylutowaniu, a jeden pierwszy pin z cyna jak ze stali, trudny do wylutowania.
Ekran dalej zielony/ żółty.
Zatem kości ROM są ok.
Kości U 10-13 są ok.
CIA ODD EVEN chyba ok, po testach jak wcześniej kolega sugerował, wyjąć jedną.
Ram wydaje mi się że też ok, bo gdy jedna z nóżek RAMu nie styka to wywala zielony ekran, gdy wszystkie mają prawidłowe przejścia, to ekran żółty. Może jestem w błędzie, ale wydaje mi się, że to potwierdza działanie RAMu, chociaż jest opcja, że wywala żółty bo nieprawidłowo ram funkcjonuje, a zielony gdy nie ma połączenia, ale to mało prawdopodobne.
Zostaje zatem U34 i U35, GARY, PAULA, AGNUS i CPU.
Ewentualnie gdzieś pominąłem łączenie ścieżek.
Coś jeszcze pominąłem?
Jestem ze Słupska, ale nie chciałem głowy zawracać, no chyba, że ktoś tu ma kostki żebym sobie sprawdził/kupił.
Mam farcierska pomocną metodę diagnostyczną z tymi dwoma Kickstartami, z A500 i A600, gdybym miał tylko z A500 bym nie wiedział, czy prawidłowo polutowałem ram i U10-13, a dzięki kości KS z A600 mam żółty ekran, a jak coś nie styka, to jest zielony jak na kości KS z A500. Na KS A500 miałbym ciągle zieleń i nic bym nie wiedział :D
08.07.2019 10:41
[#35]
Re: Amiga 500 żółty lub zielony ekran na starcie - historia naprawy
@snifferman, post #34
Kupiłem działająca płytę A500, żeby powymieniać części i takie wnioski.
GARY - sprawny - Gary zimny być powinien.
PAULA - sprawna
DENISE - sprawny
CPU - sprawny
ROM - sprawny
2x CIA - sprawny
U10-13 - sprawne
RAM - najpewniej sprawny jak opisywałem w powyżej postach, ponieważ niedolutowana nóżka robi zieleń, a nie żółty, chociaż szansa jest.
AGNUS - już nie wyjmowałem, bo tam łatwo o uszkodzenie, więc szkoda psuć płytę dobrą
U34 U35 - też nie wyjmowałem
Wszystkie ścieżki sprawdzone i jest połączenie. Poddaje się, chyba, że jeszcze nowy socket pod agnusa wstawię.
Zakładam, że to Agnus. Jednak czy ktoś może to jakoś potwierdzić lub zaprzeczyć?
Czy Agnus może dawać żółty ekran? A na innym kickastarcie zielony?
Do tego ciekawostka, kolejna, wyjęty czip PAULA daje też żółty ekran, czy jest Paula czy jej nie ma to jest żółto, chociaż ona od dźwięku to pewnie bez znaczenia.
Może się komuś te informacje okażą przydatne w naprawie.
Dzięki z góry
GARY - sprawny - Gary zimny być powinien.
PAULA - sprawna
DENISE - sprawny
CPU - sprawny
ROM - sprawny
2x CIA - sprawny
U10-13 - sprawne
RAM - najpewniej sprawny jak opisywałem w powyżej postach, ponieważ niedolutowana nóżka robi zieleń, a nie żółty, chociaż szansa jest.
AGNUS - już nie wyjmowałem, bo tam łatwo o uszkodzenie, więc szkoda psuć płytę dobrą
U34 U35 - też nie wyjmowałem
Wszystkie ścieżki sprawdzone i jest połączenie. Poddaje się, chyba, że jeszcze nowy socket pod agnusa wstawię.
Zakładam, że to Agnus. Jednak czy ktoś może to jakoś potwierdzić lub zaprzeczyć?
Czy Agnus może dawać żółty ekran? A na innym kickastarcie zielony?
Do tego ciekawostka, kolejna, wyjęty czip PAULA daje też żółty ekran, czy jest Paula czy jej nie ma to jest żółto, chociaż ona od dźwięku to pewnie bez znaczenia.
Może się komuś te informacje okażą przydatne w naprawie.
Dzięki z góry
08.07.2019 11:31
[#36]
Re: Amiga 500 żółty lub zielony ekran na starcie - historia naprawy
@epiepi, post #35
Z głupoty (ze 2 lata temu) przy problemach podobnych do Twoich zamiast zacząć od wyjęcia Agnusa (najlepiej ekstraktorem) - podstawka lubi pękać - ostrożnie, wyjmowałem wielokrotnie wszystkie inne układy bo płyta dawała podobne kolory jak u Ciebie - masakrowałem pozostałe podstawki DIL sądząc, że gdzieś nie stykają. A wystarczyło wyjąć Agnusa oczyścić gniazdo z osadu i płyta ruszyła od ręki. Przez to mam podstawkę pod ROM do wymiany. Co nie znaczy, że u Ciebie będzie tak samo z Agnusem.
Ostatnia aktualizacja: 08.07.2019 11:31:59 przez Adinfo
Ostatnia aktualizacja: 08.07.2019 11:31:59 przez Adinfo
08.07.2019 23:51
[#39]
Re: Amiga 500 żółty lub zielony ekran na starcie - historia naprawy
@tbone, post #38
Dzięki za podpowiedzi.
Właśnie przelutowałem podstawkę Agnusa (nowa zamówiłem) - dalej żółte :/
Posprawdzałem przejścia multimetrem teraz i kiedyś, wszystkie zdają się mieć połączenie. Sprawdzone też od CPU każda nóżka do najbliższego lutu na płycie.
Wszystko pod ramem przetopiłem i różne takie losowe, po drodze, chyba pod cpu też przetopione. Do tego testowałem ram w taki sposób, że nakładałem na niego drugi ram, kiedy jakaś nóżka nałożonego ramu nie stykała to było zielono, a jak stykały wszystkie to żółto. Więc założyłem, że ram raczej ok. Chociaż ramu nie wymieniłem finalnie, więc ciągle tam pewien procent szansy jest.
Może po prostu Agnus walnięty? Daje takie objawy żółci?
60zł na kość diagnostyczną to super by było, ale może jak ktoś się tym zajmuje i ma dużo płyt do naprawy, a tak to koszt połowy płyty.
No co za płyta mi się trafiła nieszczęśliwa....
Właśnie przelutowałem podstawkę Agnusa (nowa zamówiłem) - dalej żółte :/
Posprawdzałem przejścia multimetrem teraz i kiedyś, wszystkie zdają się mieć połączenie. Sprawdzone też od CPU każda nóżka do najbliższego lutu na płycie.
Wszystko pod ramem przetopiłem i różne takie losowe, po drodze, chyba pod cpu też przetopione. Do tego testowałem ram w taki sposób, że nakładałem na niego drugi ram, kiedy jakaś nóżka nałożonego ramu nie stykała to było zielono, a jak stykały wszystkie to żółto. Więc założyłem, że ram raczej ok. Chociaż ramu nie wymieniłem finalnie, więc ciągle tam pewien procent szansy jest.
Może po prostu Agnus walnięty? Daje takie objawy żółci?
60zł na kość diagnostyczną to super by było, ale może jak ktoś się tym zajmuje i ma dużo płyt do naprawy, a tak to koszt połowy płyty.
No co za płyta mi się trafiła nieszczęśliwa....
09.07.2019 03:17
[#40]
Re: Amiga 500 żółty lub zielony ekran na starcie - historia naprawy
@epiepi, post #39
Właśnie przelutowałem podstawkę Agnusa (nowa zamówiłem) - dalej żółte :/
Może po prostu Agnus walnięty? Daje takie objawy żółci?
To wymieniłeś Podstawkę od Agnusa, a nie podmieniałeś samego układu?
Jak masz extractor, to dasz radę. W końcu musiałeś wyjąć układ z podstawki, którą wylutowałeś.
Więc założyłem, że ram raczej ok. Chociaż ramu nie wymieniłem finalnie, więc ciągle tam pewien procent szansy jest.
Ja robiąc moda 2MB na Rev8a niedokładnie przylutowałem układ SOJ do adaptera tak, że miałem zwarcie/mały opór między nóżkami. Efektem był żółty/zielony ekran zależnie od temperatury/ ułożenia płyty/ tupnięcia nogą.
60zł na kość diagnostyczną to super by było, ale może jak ktoś się tym zajmuje i ma dużo płyt do naprawy, a tak to koszt połowy płyty.
W UK sprzedają w przeliczeniu na PLN za 30zł (ebay). z Wysyłką do PL wyjdzie ci z 45zł.
Zawsze możesz kupić programator+20 kości+kasowarkę-UV za jakieś 300zł. Wtedy 1 DIAGROM wyjdzie ci za 15zł(o ile majfrendy wyślą wszystko sprawne)
17.07.2019 11:13
[#41]
Re: Amiga 500 żółty lub zielony ekran na starcie - historia naprawy
@snifferman, post #40
To wymieniłeś Podstawkę od Agnusa, a nie podmieniałeś samego układu?
Jak masz extractor, to dasz radę. W końcu musiałeś wyjąć układ z podstawki, którą wylutowałeś.
Hehe, nie mam extraktora, zrobiłem sobie swój z jakichś wsuwek do włosów, działa, miałem kupić, ale sprzedawca w elektronicznym mi odradził bo to "chińskie g**** i lepiej nie brać" (ciekawy człowiek), chciałem wziąć i tak, bo pewnie lepsze od wsuwek, ale już nie chciałem podważać autorytetów.
Jeśli chodzi o wyjęcie układu z wylutowanej podstawki to niestety straciłem cierpliwość, bo pomimo odsączenia cyny i tak się trzymał płyty, a do tego się odkruszał, więc nie wyjmowałem Agnusa tylko poodłamywałem podstawkę :D I tak miałem nową.
Finalnie miałem już to zostawić, ale jednak zamieniłem Agnusa z działającej płyty z Agnusem z mojej płyty i DALEJ ZIELONY/ ŻÓŁTY :/ agnusy sprawne.
Więc to też nie agnus i nie podstawka, a wszystkie główne układy sprawdzone. Zostaje jednak RAM, te dwie kostki koło ramu i przejścia pomiędzy agnusem/ramem/procem jak wyżej kolega pisał.
Jeśli piszecie o sprawdzeniu przejścia, między układami itd, to jak to robicie? Normalnie multimetr z testem ciągłości obwodu i szukacie gdzie prowadzi ścieżka na płycie zwierając dwa końce? To chyba przy wyjętych układach, bo wiele z nich idzie pod układami. A jak jest gdzieś przebicie o którym kolega wyżej pisał to tez to można sprawdzić multimetrem?
Bo się zastanawiam czy się bawić i czy dobrze robiłem.
Dziękuję
17.07.2019 13:27
[#42]
Re: Amiga 500 żółty lub zielony ekran na starcie - historia naprawy
@epiepi, post #41
Mam te chińskie ekstraktory i nie są najlepszej jakości, ale do wyjęcia układu raz na jakiś czas są wystarczające. Pare razy mi się z nich układ wyślizgnoł, ale to moja wina. Jak ostrożnie i po woli to zrobisz to jest super. Warto mieć, cena ekstraktora porównywalna do ceny piwa. Kup sobie i nie marudź
Sprawdzasz na schemacie jak powinno być połączone lub na tej stronie.
Szukanie zawrcia, to sprawdzanie ciągłości tam gdzie go być niepowinno
Przy takich pomiarach najlepiej wszystko odłączyć od płyty.
Ram już przelutowałeś z tego co pamiętam?
Głowa do góry. Jak ja naprawiałem a500rev8a, to przelutowałem wszystkie podstawki i prawie wszystkie układy zanim znalazłem usterkę.
Ostatnia aktualizacja: 17.07.2019 13:38:29 przez snifferman
Jeśli piszecie o sprawdzeniu przejścia, między układami itd, to jak to robicie? Normalnie multimetr z testem ciągłości obwodu i szukacie gdzie prowadzi ścieżka na płycie zwierając dwa końce?
Sprawdzasz na schemacie jak powinno być połączone lub na tej stronie.
Szukanie zawrcia, to sprawdzanie ciągłości tam gdzie go być niepowinno
Przy takich pomiarach najlepiej wszystko odłączyć od płyty.
Ram już przelutowałeś z tego co pamiętam?
Głowa do góry. Jak ja naprawiałem a500rev8a, to przelutowałem wszystkie podstawki i prawie wszystkie układy zanim znalazłem usterkę.
Ostatnia aktualizacja: 17.07.2019 13:38:29 przez snifferman
28.07.2019 11:26
[#43]
Re: Amiga 500 żółty lub zielony ekran na starcie - historia naprawy
@snifferman, post #42
:D
Kupiłem jednak ten DiagROM v1.1.
Po podłączeniu czarny albo biały ekran. Zacząłem ruszać płytą, wginać żeby załapał i nic. Zacząłem ostukiwać płytę palcem dość mocno paznokciem w kości, czipy, wszystko i nic. Jednak mimo że stukałem prawie z całej siły to nic się nie działo, ale lekkie uderzenie plastikową rączką śrubokręta i na monitorze zmienia się kolor, raz żółty, raz zielony, raz szary, raz czerwony, raz czarny. I tak nawet lekkie uderzenie w płytę lub gdziekolwiek i kolor się zmienia, dziwne, bo jak walę pięścią prawie to zero reakcji a tu lekkie stuknięcie plastikiem i łapie za każdym razem.
Dobra nowina, że co jakiś czas jakby włączają się te kolorowe paski ładowania DiagROM, ale tylko na chwile potem znów kolorek fullscreen.
Czyli jeśli się nie mylę wszystko działa, tylko gdzieś luty/przejścia padły albo coś zwiera lekko.
Ramu nie lutowałem. Będę szukał przerwanych ścieżek na płycie, bo jeśli to miałby być ram, to by nie było tak, że raz łapie a raz nie.
Zła nowina, że gdy DiagROM użyłem do mojej działającej płyty to wywala błąd jak mem test dochodzi do 512. Mam nadzieję, że to pomyłka.
Kupiłem jednak ten DiagROM v1.1.
Po podłączeniu czarny albo biały ekran. Zacząłem ruszać płytą, wginać żeby załapał i nic. Zacząłem ostukiwać płytę palcem dość mocno paznokciem w kości, czipy, wszystko i nic. Jednak mimo że stukałem prawie z całej siły to nic się nie działo, ale lekkie uderzenie plastikową rączką śrubokręta i na monitorze zmienia się kolor, raz żółty, raz zielony, raz szary, raz czerwony, raz czarny. I tak nawet lekkie uderzenie w płytę lub gdziekolwiek i kolor się zmienia, dziwne, bo jak walę pięścią prawie to zero reakcji a tu lekkie stuknięcie plastikiem i łapie za każdym razem.
Dobra nowina, że co jakiś czas jakby włączają się te kolorowe paski ładowania DiagROM, ale tylko na chwile potem znów kolorek fullscreen.
Czyli jeśli się nie mylę wszystko działa, tylko gdzieś luty/przejścia padły albo coś zwiera lekko.
Ramu nie lutowałem. Będę szukał przerwanych ścieżek na płycie, bo jeśli to miałby być ram, to by nie było tak, że raz łapie a raz nie.
Zła nowina, że gdy DiagROM użyłem do mojej działającej płyty to wywala błąd jak mem test dochodzi do 512. Mam nadzieję, że to pomyłka.
28.07.2019 13:44
[#45]
Re: Amiga 500 żółty lub zielony ekran na starcie - historia naprawy
@epiepi, post #43
Najpierw piszesz to:
Teraz to:
Podczas lutowania RAM zgodnie z sugestią snifferman włożyłem dla testu kickstart z A600 na którym jest żółty ekran (bo kick z A500 daje zielony), ale zdziwienie, ekran był zielony jak na kicku z A500, a nie żółty jak wcześniej!
Wystarczyło, że jedna nóżka pamięci U16 nie miała połączenia i ekran z żółtego zamienił się w zielony!
To oznacza, że połączenia są ok i najprawdopodobniej RAM też jest ok, mam rację?
Przelutowałem ram z karty rozszerzeń na wszelki wypadek, który jednego pina wlutowanego daje zielony, a ze wszystkimi żółty.
Gdyby ram nie miał połączenia lub był uszkodzony to by zatem dawało zielony, a nie żółty.
Teraz to:
Ramu nie lutowałem. Będę szukał przerwanych ścieżek na płycie, bo jeśli to miałby być ram, to by nie było tak, że raz łapie a raz nie
31.07.2019 11:20
[#46]
Re: Amiga 500 żółty lub zielony ekran na starcie - historia naprawy
@snifferman, post #45
MaruszK: Dzięki za info :D
snifferman: Masz racje! Lutowałem jednak, tak ładnie zlutowałem i tak dawno, że zapomniałem :D Tylko, że jedną kość przelutowałem. Tyle tam było problemów, że kolejnych nie ruszałem. Przepraszam za wprowadzenie w błąd i dzięki za pomoc od początku tematu!
snifferman: Masz racje! Lutowałem jednak, tak ładnie zlutowałem i tak dawno, że zapomniałem :D Tylko, że jedną kość przelutowałem. Tyle tam było problemów, że kolejnych nie ruszałem. Przepraszam za wprowadzenie w błąd i dzięki za pomoc od początku tematu!
12.09.2019 13:51
[#47]
Re: Amiga 500 żółty lub zielony ekran na starcie - historia naprawy
@epiepi, post #46
Już znalazłem powód przez który ekran był czarny, a przy stuknięciu w płytę stawał się zielony. Nie stykała jedna nóżka od kości GARRY. Zatem teraz jest nadal zielono.
Do diagnozy używałem kości DiagROM i może ktoś jest mi w stanie powiedzieć co to oznacza.
Włączam, jest ekran biały, ekran szary, a potem lecą poziome kolorowe paski jak przy standardowym wgrywaniu DiagROM, następnie przez 20 sekund czarny ekran, a potem takie szerokie pasy zielonkawe i fioletowe. Podobne do tych w działającej amidze, tylko w tym przypadku brak tekstu.
Czego to może być uszkodzenie? Znów podejrzewam RAM, ale czy diagrom nie powinien się załadować nawet z uszkodzonym ramem? Albo czy w ogóle jest to objaw uszkodzonego ramu? Co to może być?
Dziękuję
Do diagnozy używałem kości DiagROM i może ktoś jest mi w stanie powiedzieć co to oznacza.
Włączam, jest ekran biały, ekran szary, a potem lecą poziome kolorowe paski jak przy standardowym wgrywaniu DiagROM, następnie przez 20 sekund czarny ekran, a potem takie szerokie pasy zielonkawe i fioletowe. Podobne do tych w działającej amidze, tylko w tym przypadku brak tekstu.
Czego to może być uszkodzenie? Znów podejrzewam RAM, ale czy diagrom nie powinien się załadować nawet z uszkodzonym ramem? Albo czy w ogóle jest to objaw uszkodzonego ramu? Co to może być?
Dziękuję
12.09.2019 18:48
[#50]
Re: Amiga 500 żółty lub zielony ekran na starcie - historia naprawy
@Marcin74, post #48
Ok super, dzięki, z wyjściem Diagrom na PC muszę poczekać z ożywieniem starego PC.
Tymczasem dwa pytania, która to jest pierwsza kość ram? I drugie pytanie, czy jeśli wyjmę pierwszą kość bo jest uszkodzona lub coś do niej ścieżki uszkodzone po drodze to czy wtedy Diagrom lub normalny rom pójdzie dalej na tych co zostały? Czy to tak jak z wyjęciem kości ram w PC, że mogę wyjmować aż jedna zostanie? Pomogłoby w diagnozie.
Tymczasem dwa pytania, która to jest pierwsza kość ram? I drugie pytanie, czy jeśli wyjmę pierwszą kość bo jest uszkodzona lub coś do niej ścieżki uszkodzone po drodze to czy wtedy Diagrom lub normalny rom pójdzie dalej na tych co zostały? Czy to tak jak z wyjęciem kości ram w PC, że mogę wyjmować aż jedna zostanie? Pomogłoby w diagnozie.
12.09.2019 21:15
[#51]
Re: Amiga 500 żółty lub zielony ekran na starcie - historia naprawy
@epiepi, post #50
Ram w amidze nie jest autokonfigurowalny. Dwie kości są odpowiedzialne za pierwsze 256K ramu. Nie wiem, które. Kick testuje ten obszar i jeśli nie jest sprawny, to daje zielony ekran.
Może być też tak, że inne kości są uszkodzonę i robią zwarcie albo sieją losowe sygnały i wtedy też będziesz miał zielony.
Wylutuj wszystkie, daj narazie podstawki i włóż kości z rozszerzenia. Oczywiście to nie daje gwarancji naprawy
Może być też tak, że inne kości są uszkodzonę i robią zwarcie albo sieją losowe sygnały i wtedy też będziesz miał zielony.
Wylutuj wszystkie, daj narazie podstawki i włóż kości z rozszerzenia. Oczywiście to nie daje gwarancji naprawy
18.10.2019 18:11
[#54]
Re: Amiga 500 żółty lub zielony ekran na starcie - historia naprawy
@snifferman, post #51
Dalsze nauki z naprawy.
Skręciłem PC który posiada złącze serial 9 pinowe. Nowe komputery tego nie posiadają, niepotrzebnie stary komputer skłądałem, bo się okazało, że można to zamiast kablem null modem zrobić przez Amiga serial - PC port USB, specjalnym adapterem. No ale jak ktoś ma PC stary to też super.
Ciekawostka warta uwagi, gdy się wpisze w google "null modem Cable Amiga" to pierwszy schemat i opis jest tu:
https://www.exec.pl/artykul.jsp?nid=99&Amiga_Explorer_-_czyli_laczenie_Amigi_z_PC_za_pomoca_kabla_null_modem
Jest to niedziałający schemat!
Ten jest właściwy i nie ma innego do Amigi:
https://www.amigaforever.com/gfx/null-modem/wiring_9-25.gif
Gdy już ktoś zakupi sobie lub samemu zrobi kabelek, to gdy ktoś chciałby na systemie Linux odpalić putty lub coś innego to tylko przy prawach administratora, albo innym softem z sudo, bo inaczej wywala błąd portu (fajnie że ktoś o tym wspomniał, pół dnia główkowania, bo myślałem, że to kabel nadal :D). Standardowe opcje putty w dziale serial i jest konsola. Włączam amigę 500 i przy działającej amidze 500 mam takie coś na kości DiagROM (chociaż nie jest do końca pokazane) Zdjęcie można powiększyć:
A przy mojej wadliwej A500 na kości DiagROM mam takie coś:
Z różnic jest chyba tylko tyle, że tam pokazuje Detected Chipem 512kB, a w uszkodzonej 15729184kB.
Fajnie by było mieć tyle kB pamięci, ale to chyba jakiś błąd.
Tego co jest pod spodem już nie rozumiem.
Czy ktoś może mi pomóc i powiedzieć co ten DiagROM mi pomógł w diagnozie? Czy to uszkodzony Ram? Nie jest łatwo go przelutować, dlatego te diagnozy by mieć pewność.
Sam ekran monitora po załadowaniu DiagROM wygląda tak, 3 kolorki zielony fioletowy i jakiśtam latające w pionie, albo sam fiolet raz się zrobił nawet:
Dzięki za pomoc!
Ostatnia aktualizacja: 18.10.2019 18:12:04 przez epiepi
Skręciłem PC który posiada złącze serial 9 pinowe. Nowe komputery tego nie posiadają, niepotrzebnie stary komputer skłądałem, bo się okazało, że można to zamiast kablem null modem zrobić przez Amiga serial - PC port USB, specjalnym adapterem. No ale jak ktoś ma PC stary to też super.
Ciekawostka warta uwagi, gdy się wpisze w google "null modem Cable Amiga" to pierwszy schemat i opis jest tu:
https://www.exec.pl/artykul.jsp?nid=99&Amiga_Explorer_-_czyli_laczenie_Amigi_z_PC_za_pomoca_kabla_null_modem
Jest to niedziałający schemat!
Ten jest właściwy i nie ma innego do Amigi:
https://www.amigaforever.com/gfx/null-modem/wiring_9-25.gif
Gdy już ktoś zakupi sobie lub samemu zrobi kabelek, to gdy ktoś chciałby na systemie Linux odpalić putty lub coś innego to tylko przy prawach administratora, albo innym softem z sudo, bo inaczej wywala błąd portu (fajnie że ktoś o tym wspomniał, pół dnia główkowania, bo myślałem, że to kabel nadal :D). Standardowe opcje putty w dziale serial i jest konsola. Włączam amigę 500 i przy działającej amidze 500 mam takie coś na kości DiagROM (chociaż nie jest do końca pokazane) Zdjęcie można powiększyć:
A przy mojej wadliwej A500 na kości DiagROM mam takie coś:
Z różnic jest chyba tylko tyle, że tam pokazuje Detected Chipem 512kB, a w uszkodzonej 15729184kB.
Fajnie by było mieć tyle kB pamięci, ale to chyba jakiś błąd.
Tego co jest pod spodem już nie rozumiem.
Czy ktoś może mi pomóc i powiedzieć co ten DiagROM mi pomógł w diagnozie? Czy to uszkodzony Ram? Nie jest łatwo go przelutować, dlatego te diagnozy by mieć pewność.
Sam ekran monitora po załadowaniu DiagROM wygląda tak, 3 kolorki zielony fioletowy i jakiśtam latające w pionie, albo sam fiolet raz się zrobił nawet:
Dzięki za pomoc!
Ostatnia aktualizacja: 18.10.2019 18:12:04 przez epiepi
19.10.2019 05:41
[#55]
Re: Amiga 500 żółty lub zielony ekran na starcie - historia naprawy
@epiepi, post #54
Ilość chip mem 0xF00220 wskazuje różnice względem 512 (0x200) na 4 najstarszych bitach (A20 - A23) i jednym młodszym (A5).
Sprawdź CPU i Gary i połączenia CPU z Agnusem i Garym szczególnie na liniach Ax (pin z pinem).
Ostatnia aktualizacja: 19.10.2019 05:48:09 przez orila
Sprawdź CPU i Gary i połączenia CPU z Agnusem i Garym szczególnie na liniach Ax (pin z pinem).
Ostatnia aktualizacja: 19.10.2019 05:48:09 przez orila
19.10.2019 11:22
[#56]
Re: Amiga 500 żółty lub zielony ekran na starcie - historia naprawy
@orila, post #55
Dzięki orila. Jak to z tego odczytałeś, magia :D Tak nawiasem skąd wziąłeś te 0xF00220?
I co to jest ta linia Ax?
Mam taka stronkę z trochę inna rev, ale A500, dobrze widać wszystko, jest tam to Ax? Czy jakieś inne schematy polecasz? Ładnie podświetla ścieżki.
https://www.amigapcb.org/
Wyjmowalne chipy wszystkie sprawne, bo przekładałem, większość połączeń do których multimetrem doszedłem była sprawna, może to te co pominąłem.
Czyli to nie jest jednak uszkodzony ram?
I co to jest ta linia Ax?
Mam taka stronkę z trochę inna rev, ale A500, dobrze widać wszystko, jest tam to Ax? Czy jakieś inne schematy polecasz? Ładnie podświetla ścieżki.
https://www.amigapcb.org/
Wyjmowalne chipy wszystkie sprawne, bo przekładałem, większość połączeń do których multimetrem doszedłem była sprawna, może to te co pominąłem.
Czyli to nie jest jednak uszkodzony ram?
19.10.2019 14:45
[#57]
Re: Amiga 500 żółty lub zielony ekran na starcie - historia naprawy
@epiepi, post #56
Kalkulator binarny
Wpisałem dziesiętnie ilość kB z Twojego posta i zobaczyłem binarnie i szesnastkowo.
Procesor ma linie chyba od A1 do A23, a Ax to taki skrót oznaczający wszystkie od x=1 do x=23.
Wydaje mi sie ze z powodu jakichś rozwarć lub wadliwie działającego któregoś układu diagrom odczytał złą wartość. Nie sprawdzałem jak wykrywamy jest ram, wiec tylko zgaduję.
Scalaki najlepiej sprawdzić w sprawnej amidze, a w wadliwej sprawdzać polaczenia po włożeniu scalakow, aby wykryć tez ew. braki styku scalaków z gniazdami.
Ja używam amigapcb.org
Wpisałem dziesiętnie ilość kB z Twojego posta i zobaczyłem binarnie i szesnastkowo.
Procesor ma linie chyba od A1 do A23, a Ax to taki skrót oznaczający wszystkie od x=1 do x=23.
Wydaje mi sie ze z powodu jakichś rozwarć lub wadliwie działającego któregoś układu diagrom odczytał złą wartość. Nie sprawdzałem jak wykrywamy jest ram, wiec tylko zgaduję.
Scalaki najlepiej sprawdzić w sprawnej amidze, a w wadliwej sprawdzać polaczenia po włożeniu scalakow, aby wykryć tez ew. braki styku scalaków z gniazdami.
Ja używam amigapcb.org
03.11.2019 09:48
[#58]
Re: Amiga 500 żółty lub zielony ekran na starcie - historia naprawy
@orila, post #57
Sprawdziłem jak pisałeś wszystkie ścieżki Ax, a także wszystkie od procesora. Wyglądają dobrze i multimetr potwierdza.
Scalaki sprawdziłem na działającej amidze i są ok.
Jakieś inne koncepcje?
Tak nawiasem, zauważyłem że jakoś niedawno spaliły mi się dwa rezystory przy Audio Filter. , może to mieć jakiś związek lub wpływ?

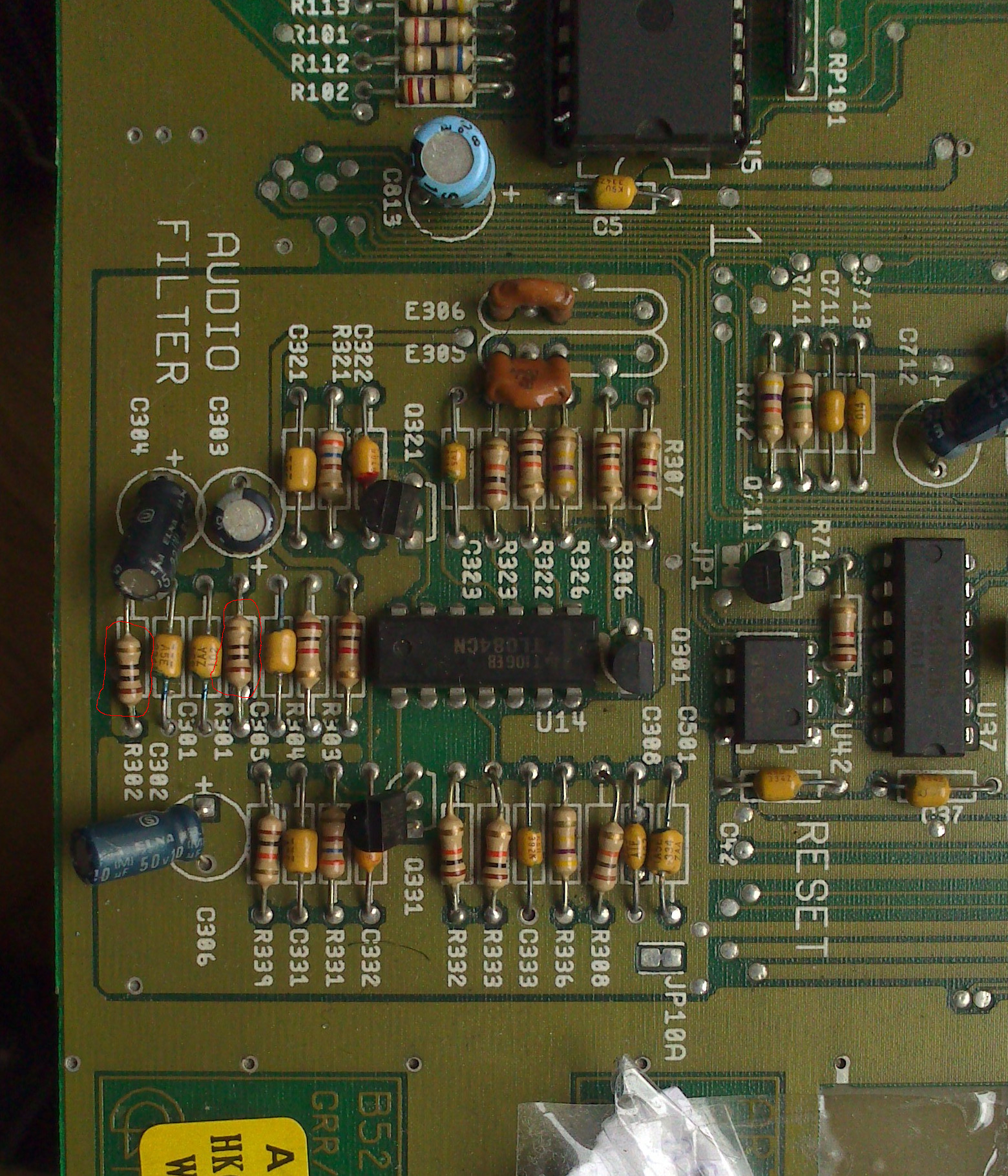

Zaznaczyłem je na zdjęciu (zdjęcie przed spaleniem), czy mogą powodować takie oznaki diagromu? Dwa brazowy czarny czarny złoty.
Co mogło być powodem zwęglenia ich? Przecież nie padły ze starości.
Dzięki za pomoc
Ostatnia aktualizacja: 03.11.2019 09:49:46 przez epiepi
Scalaki sprawdziłem na działającej amidze i są ok.
Jakieś inne koncepcje?
Tak nawiasem, zauważyłem że jakoś niedawno spaliły mi się dwa rezystory przy Audio Filter. , może to mieć jakiś związek lub wpływ?
Zaznaczyłem je na zdjęciu (zdjęcie przed spaleniem), czy mogą powodować takie oznaki diagromu? Dwa brazowy czarny czarny złoty.
Co mogło być powodem zwęglenia ich? Przecież nie padły ze starości.
Dzięki za pomoc
Ostatnia aktualizacja: 03.11.2019 09:49:46 przez epiepi
03.11.2019 12:33
[#60]
Re: Amiga 500 żółty lub zielony ekran na starcie - historia naprawy
@snifferman, post #59
U14? Ten chip obok audio może być powodem tego co diagrom wyrzucił?
Czy może powodem spalenia rezystorów?
Pytasz czy wymieniłem "je", czyli co? U14?
Zmierzyć mam napięcia na włączonej amidze zasilaczu tam przy gnieździe?
Coś wywaliło zdjęcie z ostatniej mojej wypowiedzi, nie wiem czemu, więc daje raz jeszcze:
Ostatnia aktualizacja: 03.11.2019 12:35:16 przez epiepi
Czy może powodem spalenia rezystorów?
Pytasz czy wymieniłem "je", czyli co? U14?
Zmierzyć mam napięcia na włączonej amidze zasilaczu tam przy gnieździe?
Coś wywaliło zdjęcie z ostatniej mojej wypowiedzi, nie wiem czemu, więc daje raz jeszcze:
Ostatnia aktualizacja: 03.11.2019 12:35:16 przez epiepi
