30.12.2019 20:06
[#36]
Re: Amiga 2000 scsi gvp problem z bootowaniem
@tWINpIX, post #35
Nieee jp1 zespól wyboru id i oznaczenia w słupku tylko po zatwierdzeniu przesunęło .Zworki sa tylko trzy wyboru id.
Aktualizacja.Gdzies na YT widziałem revizje płyty a2000 na której był rezystor miedzy U600 a C600.Więc ta teoria o złej rewizji może mieć wpływ na współprace.
Ostatnia aktualizacja: 30.12.2019 20:14:38 przez retrozygi
Aktualizacja.Gdzies na YT widziałem revizje płyty a2000 na której był rezystor miedzy U600 a C600.Więc ta teoria o złej rewizji może mieć wpływ na współprace.
Ostatnia aktualizacja: 30.12.2019 20:14:38 przez retrozygi
30.12.2019 20:10
[#37]
Re: Amiga 2000 scsi gvp problem z bootowaniem
@retrozygi, post #36
Czyli masz trzy zworki a w instrukcji piszę o tym że terminatory się montuje i demontuje:) Myślałem że masz cztery jakiś nowszy dysk czy coś.
To najlepiej sprawdzić dysk ewentualnie na PC lub innej Amidze to samo z kartą:)
Ostatnia aktualizacja: 30.12.2019 20:10:45 przez tWINpIX
To najlepiej sprawdzić dysk ewentualnie na PC lub innej Amidze to samo z kartą:)
Ostatnia aktualizacja: 30.12.2019 20:10:45 przez tWINpIX
30.12.2019 20:34
[#39]
Re: Amiga 2000 scsi gvp problem z bootowaniem
@retrozygi, post #38

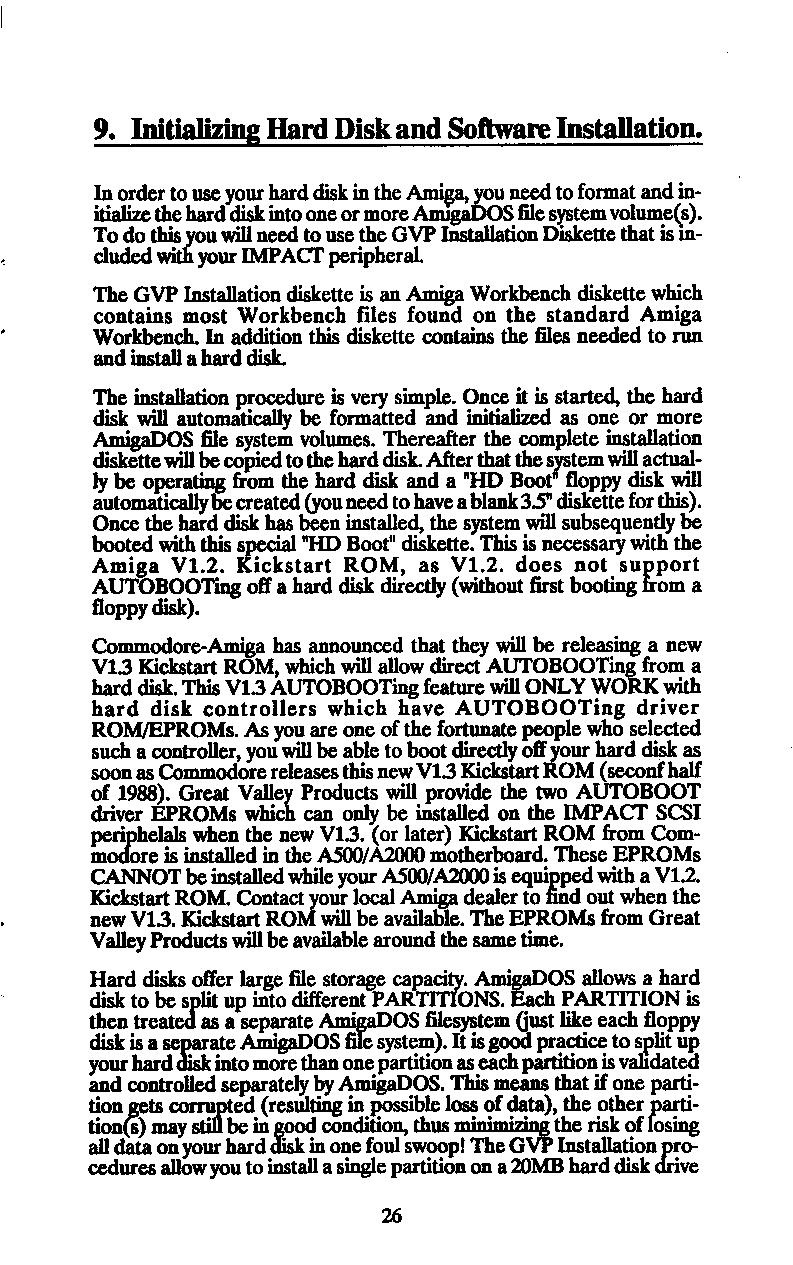

Na kicku 1.2 auto boot nie działa. Jedyne to co możesz zrobić to przeczyścić styki w ROM-ach i przemyć np: IPA lub czymś co poprawi kontakt.
Gdy to nie pomoże możesz usunąć zworkę J2 i U27 czyli rom od autobotu. I spróbować zabotować.
Sama karta jaki i dysk mogą być sprawne tylko romy może uleciały. Najlepiej dodaj ogłoszenia do działu Giełda w sekcji oferty pracy
Gdy to nie pomoże możesz usunąć zworkę J2 i U27 czyli rom od autobotu. I spróbować zabotować.
Sama karta jaki i dysk mogą być sprawne tylko romy może uleciały. Najlepiej dodaj ogłoszenia do działu Giełda w sekcji oferty pracy
30.12.2019 22:07
[#44]
Re: Amiga 2000 scsi gvp problem z bootowaniem
@tWINpIX, post #43
Ale to jest kontroler GVP ze swoja specyfika.
Cytuje manual do GVP 2000 HC:
"Installing the First Hard Drive on A GVP Series II SCSI/RAM Controller
If you purchased your GVP Series II Controller with no hard drive attached
and wish to attach a hard drive, just follow these steps:
Step 1:
First it is necessary to physically prepare your hard drive. The following
items must be taken care of;
• The SCSI ID number should be set to zero
• The terminating resistor packs should be removed"
Jakbys przeczytal ze zozumieniem ten fragment instrukcji, ktorego zrzut zamiesciles wczesniej to nie musialbym tracic czasu na zbedna dyskusje.
Cytuje manual do GVP 2000 HC:
"Installing the First Hard Drive on A GVP Series II SCSI/RAM Controller
If you purchased your GVP Series II Controller with no hard drive attached
and wish to attach a hard drive, just follow these steps:
Step 1:
First it is necessary to physically prepare your hard drive. The following
items must be taken care of;
• The SCSI ID number should be set to zero
• The terminating resistor packs should be removed"
Jakbys przeczytal ze zozumieniem ten fragment instrukcji, ktorego zrzut zamiesciles wczesniej to nie musialbym tracic czasu na zbedna dyskusje.
30.12.2019 22:59
[#47]
Re: Amiga 2000 scsi gvp problem z bootowaniem
@tWINpIX, post #46
Bez boot romu tez kicha.Ma ktoś amige 2000 w rev. poniżej 6.x z dyskiem na scsi?
Docent ,nie bangla bez terminatorów.Tomusi być wina rewizji amigi.chyba.
Mariusz napisał: "Jak dla mnie to będzie po prostu nie kompatybilność z płyta 4.1 A2000. Ot np w takim GVP 040 w manualu nawet jest, że z płytami poniżej 4.3 należy zmienić jedną zworkę (pullup dla DTAC) bo inaczej nie wystartuje. "
Ostatnia aktualizacja: 30.12.2019 23:06:54 przez retrozygi
Ostatnia aktualizacja: 30.12.2019 23:09:06 przez retrozygi
Docent ,nie bangla bez terminatorów.Tomusi być wina rewizji amigi.chyba.
Mariusz napisał: "Jak dla mnie to będzie po prostu nie kompatybilność z płyta 4.1 A2000. Ot np w takim GVP 040 w manualu nawet jest, że z płytami poniżej 4.3 należy zmienić jedną zworkę (pullup dla DTAC) bo inaczej nie wystartuje. "
Ostatnia aktualizacja: 30.12.2019 23:06:54 przez retrozygi
Ostatnia aktualizacja: 30.12.2019 23:09:06 przez retrozygi
31.12.2019 00:25
[#48]
Re: Amiga 2000 scsi gvp problem z bootowaniem
@tWINpIX, post #46

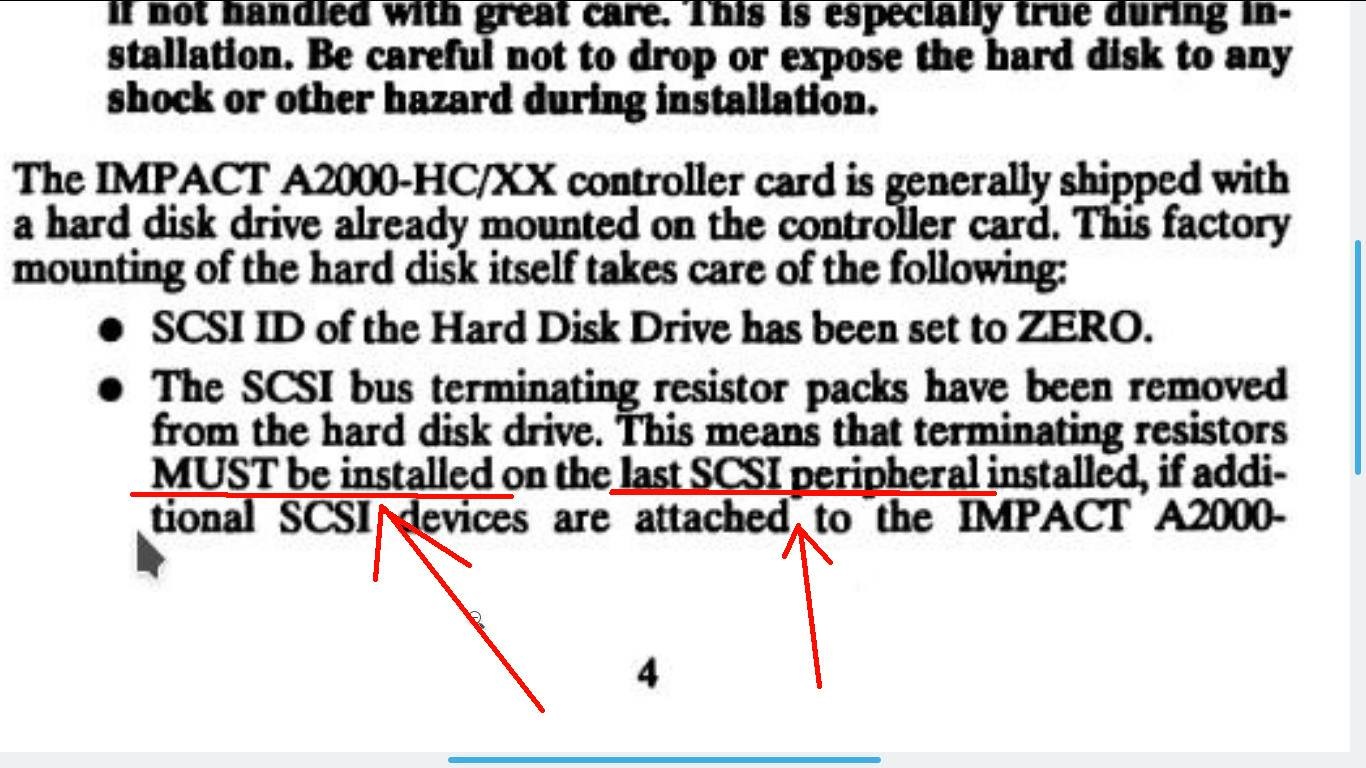

Ja bym na twoim miejscu doczytal nastepna czesc zdania, ktore podkresliles - dla ulatwienia zacytuje i zaznacze boldem: "if additional SCSI devices are attached"
I dalej w manualu:

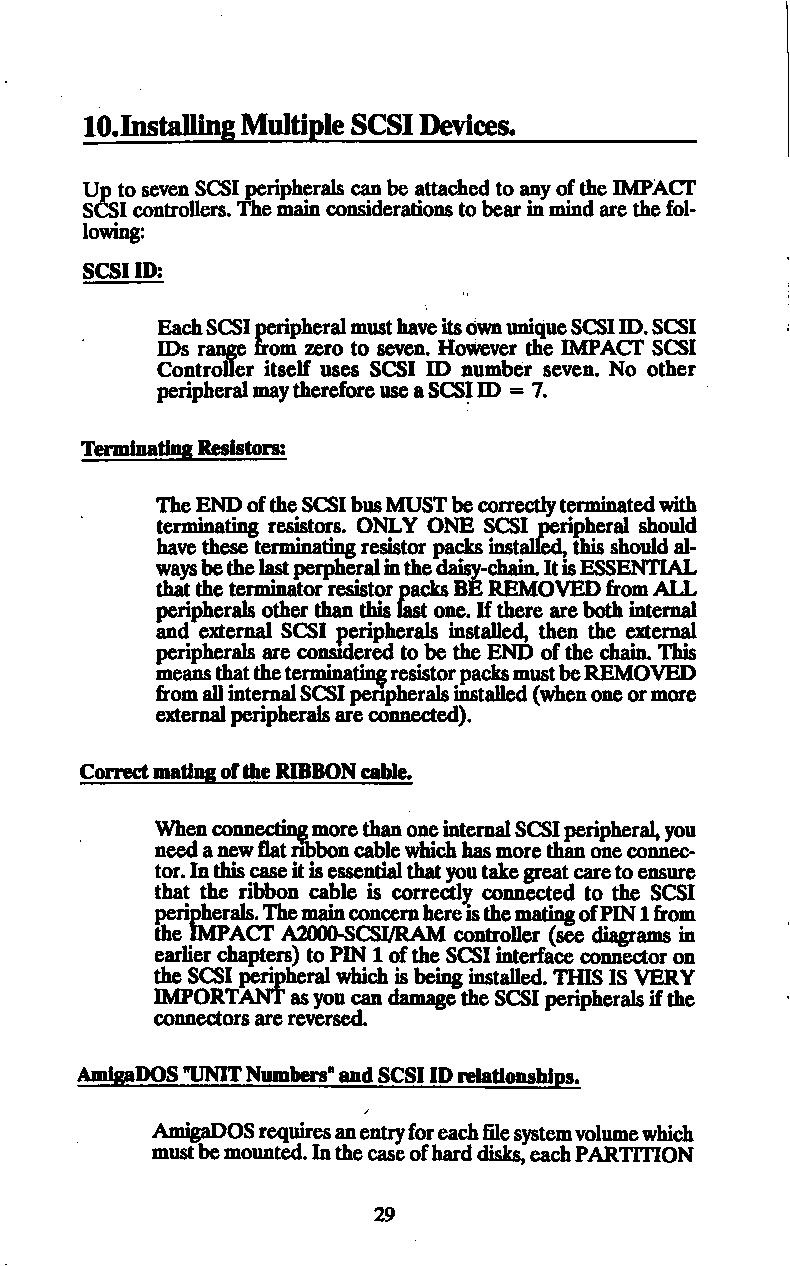

"This means that all the terminating resistor packs have to be removed
from all the other SCSI devices. Please note that GVP removes all
terminating resistor packs on hard drives that are mounted on our controllers
so removing them is not necessary."
I dalej w manualu:
"This means that all the terminating resistor packs have to be removed
from all the other SCSI devices. Please note that GVP removes all
terminating resistor packs on hard drives that are mounted on our controllers
so removing them is not necessary."
31.12.2019 00:45
[#49]
Re: Amiga 2000 scsi gvp problem z bootowaniem
@retrozygi, post #47
Bez boot romu to nie zabootujesz z dysku, po to jest ten boot rom na karcie.
Jesli nie zadzialalo bez terminatorow, to mozesz miec uszkodzona karte/romy albo amige. Trzeba sprawdzic karte w innej amidze - podejrzane jest to, ze komputer wisi z wlozona gola karta bez dysku, normalnie powinienes zobaczyc "lapke".
Nie sadze by to byl problem rewizji amigi bo rev 4.3 to juz chyba byla wersja produkcyjna i nie powinna sprawiac takich problemow.
Jesli nie zadzialalo bez terminatorow, to mozesz miec uszkodzona karte/romy albo amige. Trzeba sprawdzic karte w innej amidze - podejrzane jest to, ze komputer wisi z wlozona gola karta bez dysku, normalnie powinienes zobaczyc "lapke".
Nie sadze by to byl problem rewizji amigi bo rev 4.3 to juz chyba byla wersja produkcyjna i nie powinna sprawiac takich problemow.
31.12.2019 09:26
[#51]
Re: Amiga 2000 scsi gvp problem z bootowaniem
@docent, post #49
A co ma bootować jak karta nawet bez dysku powoduje, że płyta nie wstaje.
I nie ma to znaczenia czy ma rom/zworke autoboot/itp... Wiec pogadajcie sobie jeszcze o terminacjach itp, jak problemem jest po prostu to, że karta jest nie kompatybilna z tą rewizją płyty - mogę "się o flaszkę założyć" że z nowszą płytą karta ruszy od strzała.
Z reszta... Zawsze można spróbować zrobić update płyty do 4.5.
I nie ma to znaczenia czy ma rom/zworke autoboot/itp... Wiec pogadajcie sobie jeszcze o terminacjach itp, jak problemem jest po prostu to, że karta jest nie kompatybilna z tą rewizją płyty - mogę "się o flaszkę założyć" że z nowszą płytą karta ruszy od strzała.
Z reszta... Zawsze można spróbować zrobić update płyty do 4.5.
THE FOLLOWING INSTRUCTIONS DETAIL THE CHANGES WHICH MUST BE IMPLEMENTED TO
UPGRADE A U.S. A2000 PCB FROM REV 4.0 (or higher) TO REV 4.5. CURRENT
PRODUCTION BOARDS ARE EITHER REV 4.5 W/O NEW AGNUS, OR REV 6 W/ NEW AGNUS. ALSO
NOTE: SOME REV 6 PCBS MAY HAVE A DRAM TOWER AND STATIC COLUMN DRAMS, SOME MAY
NOT. FIELD UPGRADES ARE NOT RECOMMENDED ON REV 3.X PCBS.
26/3-2.1 A2000 FIELD UPGRADE TO REV 4.5
1) THE FOLLOWING COMPONENTS MUST BE REMOVED IF INSTALLED.
R901, C917, C902 LOCATED LEFT OF CN601 NEAR PIN 1.
C910, C911 (FIX FOR HYTEK KEYBOARDS). LOCATED
OFF KEYBOARD CONNECTOR, CN300)
C905, C908 C908 LOCATED ABOVE CRYSTAL X1
C905 BELOW GARY PIN 20
C230, C240 LOCATED ABOVE U204, U303 (BETWEEN PIN 34 OF THE DRIVE CONNECTOR AND U301)
2) REPLACE 1.2 KICKSTART PROM WITH 1.3
3) INSTALL RP904, RP905, RP906 ONLY IF U205 AND U206 ARE 74HC244 TYPE
ICS (RESISTOR PACK IS 4.7K OHM X 5, 6 PINS). DO NOT INSTALL IF ICS
ARE 74HCT244 TYPES. RP905 IS LOCATED BETWEEN U205 AND U206. RP906
IS LOCATED BETWEEN PAULA AND DENISE. RP904 IS TO THE RIGHT OF
DENISE.
4) ADD .01uF CERAMIC CAP ON J300. ADD THIS CAP ON SOLDER SIDE OF PCB,
FROM PIN 12 (MIDDLE PIN ON CONNECTOR) TO GROUND (USE EITHER GROUND
PAD LOCATED ON SOLDER SIDE, DOWN AND TO THE RIGHT - ABOVE PAULA
PINS 46 AND 48).
5) ADD 3.3 OHM 1/4 WATT RESISTOR TO PINS 11 & 20 OF U605.
6) ADD 470 OHM 1/4 WATT RESISTOR TO D800, CATHODE SIDE, TO THE
SECOND PAD FROM THE LEFT, UNDER CN605. (D800 IS LOCATED TO THE
LEFT OF THE RTC AT U801). NOTE: ON REV 4.3 AND ABOVE THIS
RESISTOR IS ON PCB AS R1000, LOCATED TO THE LEFT OF Q302.
7) IF R5719 IS NOT PRESENT (LOCATED OFF PIN 1 OF CN400) ADD 470 OHM
RESISTOR BETWEEN VCC AND CPU SIDE OF R106.
8) REPLACE GARY IC AT U102 WITH MOS TYPE (PART NUMBER 318072-01).
ONLY MOS TYPE ARE IN STOCK. 31.12.2019 11:22
[#54]
Re: Amiga 2000 scsi gvp problem z bootowaniem
@retrozygi, post #50
hmm, jakos wydawalo mi sie, ze masz 4.3 :). Ale to wiele nie zmienia, wiekszosc modyfikacji miedzy 4.1 a 4.5 to kosmetyka. Ten rezystor na u605 ma znaczenie przy kartach turbo, jego brak mogl powodowac crashe. Nie sadze by to mialo znaczenie w tym przypadku - bardziej obstawiam problem z karta. Czy widziales (np u sprzedawcy), ze amiga sie kiedykolwiek uruchomila przy wlozonej tej karcie?
W kazdym razie potrzebujesz do przetestowania inna karta lub amige 2000 :)
W kazdym razie potrzebujesz do przetestowania inna karta lub amige 2000 :)
31.12.2019 13:43
[#56]
Re: Amiga 2000 scsi gvp problem z bootowaniem
@_Skiba, post #55
Czyli kick 2.04 ma pełną sprawność na rev 4.1? tak? Bo ja nie piszę o crashach tylko o sprawności zależnej od rev.
Docent czyli jak już to tylko mod na U605 może mieć wpływ na zorro ,reszta modyfikacji dla rev4.5 dotyczy innych funkcji płyty?
Ostatnia aktualizacja: 31.12.2019 13:46:41 przez retrozygi
Docent czyli jak już to tylko mod na U605 może mieć wpływ na zorro ,reszta modyfikacji dla rev4.5 dotyczy innych funkcji płyty?
Ostatnia aktualizacja: 31.12.2019 13:46:41 przez retrozygi
31.12.2019 15:45
[#58]
Re: Amiga 2000 scsi gvp problem z bootowaniem
@MariuszK, post #51
Dokładnie, pierwszą rzeczą którą trzeba sprawdzić, to czy Amiga wstaje z założona kartą bez dysku.
W takiej sytuacji powinna się normalnie uruchomić z dyskietki, skoro system jest 1.3 to z braku Early Startup Menu trzeba:
1. odpalić z dyskietki i
2. na przykład pod SysyInfo sprawdzić, czy pokazuje jakieś urządzenia Zorro.
3. Potem pod tym samym SysInfo sprawdzić, czy w systemie istnieje typowy dla karty device (chyba gvpscsi.device, czy jakoś podobnie - można sobie wygóglować)
4. Warto też sprawdzić, czy karta ma sprawną pamięć. Nie pamiętam, czy musi mieć jakąś pamięć do działania, ale skoro ma DMA, to raczej potrzebuje jakiejś pamięci.
Dopiero wtedy możemy się zastanawiać nad prawidłową terminacją i numeracją unitów.
Jeśli pod testowaną ami nie działa, to warto sprawdzić w innej wyposażonej w Zorro.
PS. miałem kiedyś A2000 z oryginalnym 68000, kickiem 1.3, i GVP SCSI działało prawidłowo.
Ostatnia aktualizacja: 31.12.2019 15:47:00 przez wali7
W takiej sytuacji powinna się normalnie uruchomić z dyskietki, skoro system jest 1.3 to z braku Early Startup Menu trzeba:
1. odpalić z dyskietki i
2. na przykład pod SysyInfo sprawdzić, czy pokazuje jakieś urządzenia Zorro.
3. Potem pod tym samym SysInfo sprawdzić, czy w systemie istnieje typowy dla karty device (chyba gvpscsi.device, czy jakoś podobnie - można sobie wygóglować)
4. Warto też sprawdzić, czy karta ma sprawną pamięć. Nie pamiętam, czy musi mieć jakąś pamięć do działania, ale skoro ma DMA, to raczej potrzebuje jakiejś pamięci.
Dopiero wtedy możemy się zastanawiać nad prawidłową terminacją i numeracją unitów.
Jeśli pod testowaną ami nie działa, to warto sprawdzić w innej wyposażonej w Zorro.
PS. miałem kiedyś A2000 z oryginalnym 68000, kickiem 1.3, i GVP SCSI działało prawidłowo.
Ostatnia aktualizacja: 31.12.2019 15:47:00 przez wali7
31.12.2019 16:10
[#60]
Re: Amiga 2000 scsi gvp problem z bootowaniem
@docent, post #59
Słuchajcie amiga nie wystartuje z kartą ani z dyskiem ani bez chyba ze podłacze wtyczke od diody led na karcie w takiej pozycji ze po starcie dioda od dysku swieci swiatłem ciągłym i nie przerwanym.W tej opcji amiga startuje i mogę działac w wb. ale nie widać dysku.Jak wtyczka od diody led nie jest wpieta w ogółe to komp nie przejdzie do łapki tylko zatrzyma się na jasno szarym ekranie.Tak samo jest gdy wtyczka od led jest podłaczona odwrotnie do pierwszej pozycji.Dzieje się tak na kick 1.2,1.3 2.05
