25.05.2019 17:46
[#1]
Nowe "folie" klawiatury do A500
Witajcie,
Posiadam dwie uszkoszone klawiatury do A500, a dokładnie uszkodzone są ścieżki na foliach. Próbowałem klejów przewodzących, zestawów do naprawy grzałek na szybach samochodowych, ale to rozwiązania na chwilę. Postanowiłem zrobić sobie nową folię, która będzie pozbawiona problemu przerwanych ścieżek oraz wycierających się padów klawiszy.

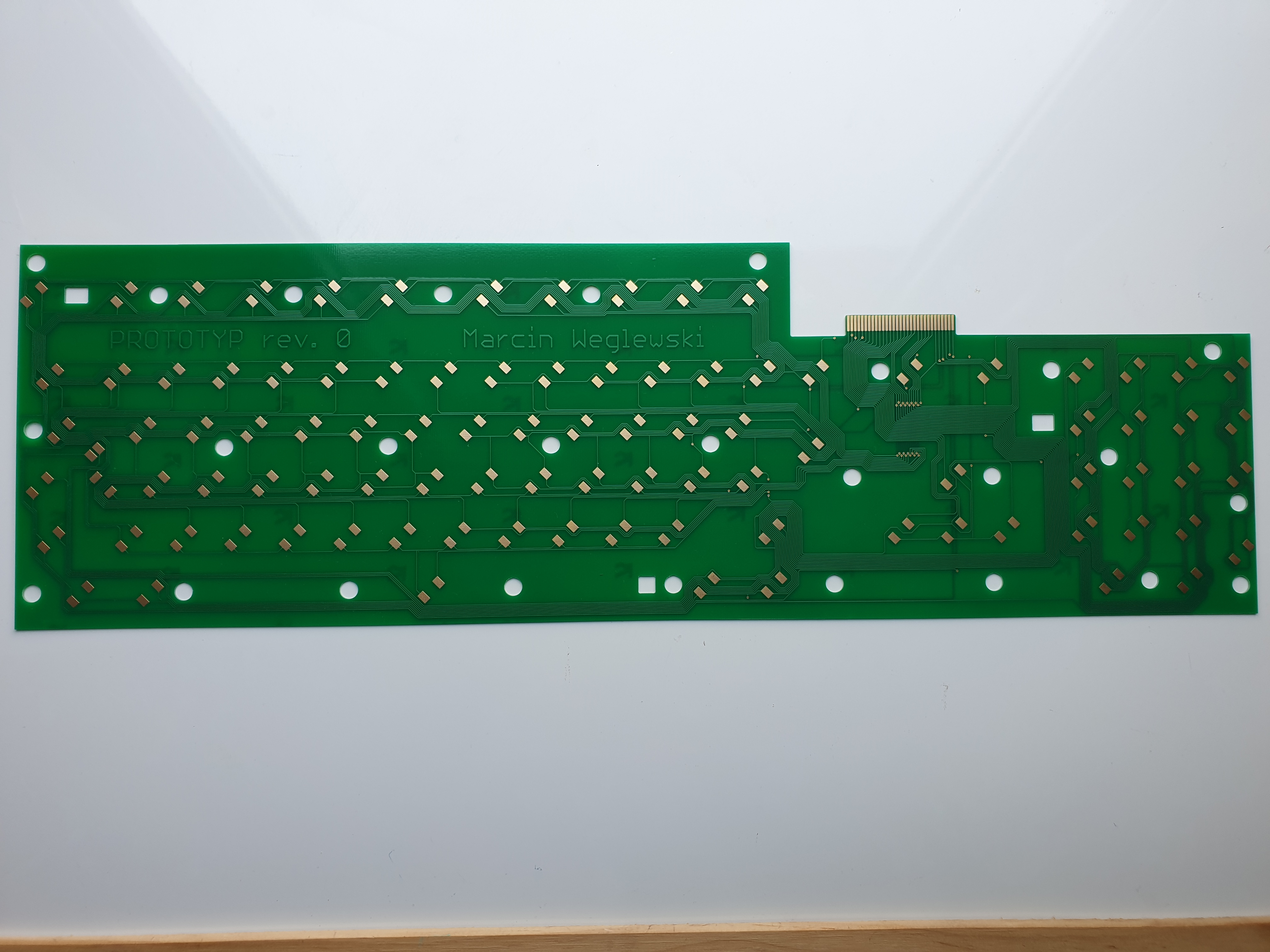

I tak oto powstała taka folia:

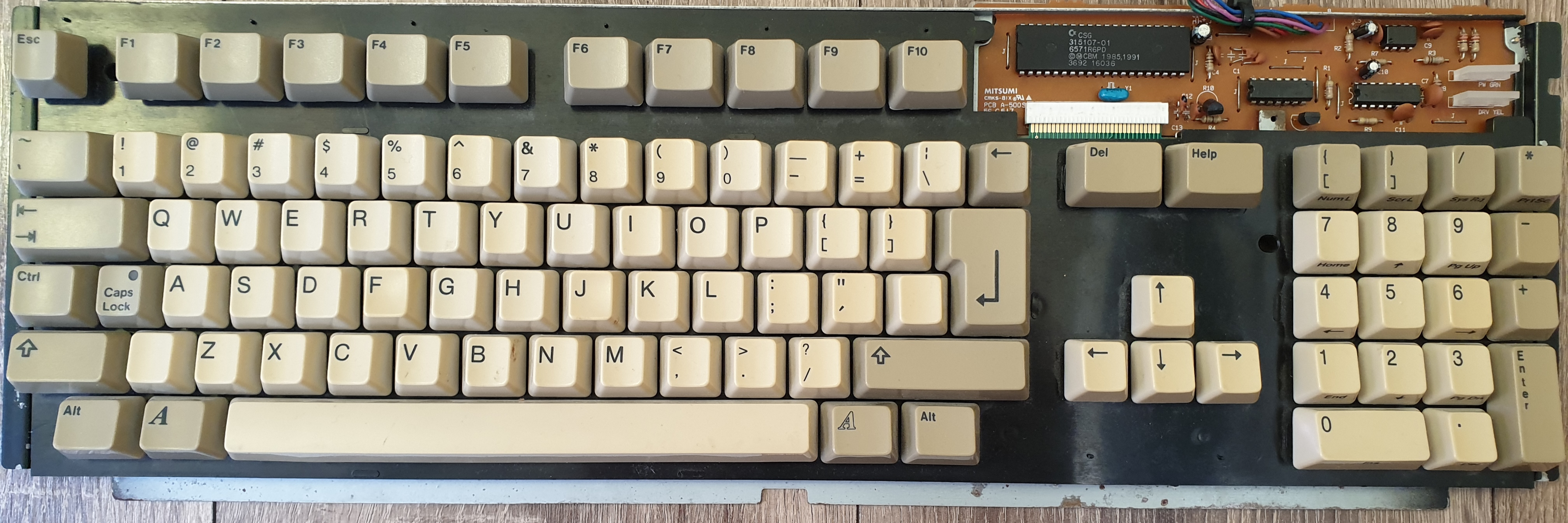

"Folia" została wykonana na PCB grubości 1mm ze złoceniem. Montaż jest prosty, PCB umieszczamy w miejsce starej folii, z gniazda kontrorela klawiatury wyjmujemy zatrzask, który zaciskał folię, a w jego miejscie wsuwamy złącze na PCB. Oryginalne śrubki dają radę utrzymać wszystko w całości, ale mimo wszystko zostaną one wymienione na nieco dłuższe.
Nowa folia przeszła pozytywnie (prawie) rygorystyczne testy wykonane przez niezależych ekspertów
Przez nieuwagę zostały zamienione miejscami klawisze Prawy Alt oraz Prawa Amiga, mimo tego, reset z klawiatury działa.
Miało być krótko, a wyszło opowiadanie
zostało mi jeszcze 8 sztuk PCB, jeśli ktoś jest chętny to mogę je odstąpić po kosztach, 70zł plus 15zł koszt wysyłki paczkomatem lub PP.
Ostatnia aktualizacja: 25.05.2019 18:06:50 przez panti1801
Posiadam dwie uszkoszone klawiatury do A500, a dokładnie uszkodzone są ścieżki na foliach. Próbowałem klejów przewodzących, zestawów do naprawy grzałek na szybach samochodowych, ale to rozwiązania na chwilę. Postanowiłem zrobić sobie nową folię, która będzie pozbawiona problemu przerwanych ścieżek oraz wycierających się padów klawiszy.
I tak oto powstała taka folia:
"Folia" została wykonana na PCB grubości 1mm ze złoceniem. Montaż jest prosty, PCB umieszczamy w miejsce starej folii, z gniazda kontrorela klawiatury wyjmujemy zatrzask, który zaciskał folię, a w jego miejscie wsuwamy złącze na PCB. Oryginalne śrubki dają radę utrzymać wszystko w całości, ale mimo wszystko zostaną one wymienione na nieco dłuższe.
Nowa folia przeszła pozytywnie (prawie) rygorystyczne testy wykonane przez niezależych ekspertów
Przez nieuwagę zostały zamienione miejscami klawisze Prawy Alt oraz Prawa Amiga, mimo tego, reset z klawiatury działa.
Miało być krótko, a wyszło opowiadanie
zostało mi jeszcze 8 sztuk PCB, jeśli ktoś jest chętny to mogę je odstąpić po kosztach, 70zł plus 15zł koszt wysyłki paczkomatem lub PP.Ostatnia aktualizacja: 25.05.2019 18:06:50 przez panti1801
25.05.2019 21:32
[#19]
Re: Nowe "folie" klawiatury do A500
@panti1801, post #17
1. wojtek9989 1szt
2. ted - 1 szt.
3. Stoopi 2szt
4. misiomatyk 1szt
5. Kilos - 1 szt
6.dorian3d 1 szt
7.mariuszk - 1szt rev następnej
To możne następna rev 0.8 albo 0.6mm, pewniej śrubki chwycą a i w złącze może się zmieści...
przewidujesz rev na duży enter?
ps: wiesz ze do 1200 jest taka sama tylko ma "jezyk" w innym miejscu. może na to tez masz jakiś pomysł?
Ostatnia aktualizacja: 25.05.2019 21:36:23 przez MariuszK
2. ted - 1 szt.
3. Stoopi 2szt
4. misiomatyk 1szt
5. Kilos - 1 szt
6.dorian3d 1 szt
7.mariuszk - 1szt rev następnej
To możne następna rev 0.8 albo 0.6mm, pewniej śrubki chwycą a i w złącze może się zmieści...
przewidujesz rev na duży enter?
ps: wiesz ze do 1200 jest taka sama tylko ma "jezyk" w innym miejscu. może na to tez masz jakiś pomysł?
Ostatnia aktualizacja: 25.05.2019 21:36:23 przez MariuszK
25.05.2019 22:01
[#22]
Re: Nowe "folie" klawiatury do A500
@MariuszK, post #19
Chodzi mi po głowie jeszcze projekt do 600 i właśnie do 1200. Wiem, że 500 i 1200 mają identyczne folie tylko nie wiem jeszcze jak rozwiążę kwestię podłączenia PCB do płyty, ale mam pewien koncept :)
Co do PCB w rev 1 to narazie nie zapisujcie się, będzie do tego oddzielny wątek gdy temat ruszy :)
Co do PCB w rev 1 to narazie nie zapisujcie się, będzie do tego oddzielny wątek gdy temat ruszy :)
26.05.2019 11:41
[#26]
Re: Nowe "folie" klawiatury do A500
@AD99, post #21
1. wojtek9989 1szt
2. ted - 1 szt.
3. Stoopi 2szt
4. misiomatyk 1szt
5. Kilos - 1 szt
6.dorian3d 1 szt (poprawiona wersja)
7.mariuszk - 1szt rev następnej
8. AD99 - 2szt - poprawiona wersja
9. wali7 - 2 szt - poprawiona wersja
P.S. Do autora wątku: w jakiej firmie zamawiasz? Nawet u Chińczyków są znaczące różnice cenowe... Poza tym przy takim zainteresowaniu możesz spokojnie zamówić więcej (np. 20 szt), będzie taniej, a zejdą na pewno (przy niższej cenie wziąłbym więcej niż 2 szt).
2. ted - 1 szt.
3. Stoopi 2szt
4. misiomatyk 1szt
5. Kilos - 1 szt
6.dorian3d 1 szt (poprawiona wersja)
7.mariuszk - 1szt rev następnej
8. AD99 - 2szt - poprawiona wersja
9. wali7 - 2 szt - poprawiona wersja
P.S. Do autora wątku: w jakiej firmie zamawiasz? Nawet u Chińczyków są znaczące różnice cenowe... Poza tym przy takim zainteresowaniu możesz spokojnie zamówić więcej (np. 20 szt), będzie taniej, a zejdą na pewno (przy niższej cenie wziąłbym więcej niż 2 szt).
26.05.2019 12:06
[#27]
Re: Nowe "folie" klawiatury do A500
@wali7, post #26
Cieszy mnie duże zainteresowanie ale poprawionej wersji jeszcze nie ma, prosiłem o nie wpisywanie się na nią w tym wątku, będzie oddzielny jak temat ruszy.
Co do firmy to wszystko zależy od ilości zamówionych sztuk. Jedna firma wychodzi taniej przy 10 niż druga, natomiast ta druga ma taniej przy 20 (w przeliczeniu na sztukę). Małą partię opłacało mi się robić w AllPCB.
Do osób, które zapisały się na rev. 0, dzisiaj wieczorem powysyłam PW. Spróbuję także zrobić fixa zamienionych klawiszy.
Ostatnia aktualizacja: 26.05.2019 12:07:01 przez panti1801
Co do firmy to wszystko zależy od ilości zamówionych sztuk. Jedna firma wychodzi taniej przy 10 niż druga, natomiast ta druga ma taniej przy 20 (w przeliczeniu na sztukę). Małą partię opłacało mi się robić w AllPCB.
Do osób, które zapisały się na rev. 0, dzisiaj wieczorem powysyłam PW. Spróbuję także zrobić fixa zamienionych klawiszy.
Ostatnia aktualizacja: 26.05.2019 12:07:01 przez panti1801
26.05.2019 17:04
[#30]
Re: Nowe "folie" klawiatury do A500
@Dorian3d, post #29
1. wojtek9989 1szt
2. ted - 1 szt.
3. Stoopi 2szt
4. misiomatyk 1szt
5. Kilos - 1 szt
6.dorian3d 2 szt (poprawiona wersja)
7.mariuszk - 1szt rev następnej
8. AD99 - 2szt - poprawiona wersja
9. wali7 - 2 szt - poprawiona wersja
10. Adinfo - 1-2 szt. (aktualna wersja z błędem) - zależnie od odpowiedzi jak "naprawić" błąd
Proszę o informację jak będzie najwygodniej poprawić zamienione klawisze chodzi o ewentualne miejsce "cięcia" i odpowiedniego połączenia ścieżek, rozumiem, że to nie powinno stanowić problemu (gdzieś w rejonie tych pomylonych klawiszy) - czy wystarczy "zamienić" ścieżki dla górnych padów czy dolnych.
Ostatnia aktualizacja: 26.05.2019 17:22:54 przez Adinfo
2. ted - 1 szt.
3. Stoopi 2szt
4. misiomatyk 1szt
5. Kilos - 1 szt
6.dorian3d 2 szt (poprawiona wersja)
7.mariuszk - 1szt rev następnej
8. AD99 - 2szt - poprawiona wersja
9. wali7 - 2 szt - poprawiona wersja
10. Adinfo - 1-2 szt. (aktualna wersja z błędem) - zależnie od odpowiedzi jak "naprawić" błąd
Proszę o informację jak będzie najwygodniej poprawić zamienione klawisze chodzi o ewentualne miejsce "cięcia" i odpowiedniego połączenia ścieżek, rozumiem, że to nie powinno stanowić problemu (gdzieś w rejonie tych pomylonych klawiszy) - czy wystarczy "zamienić" ścieżki dla górnych padów czy dolnych.
Ostatnia aktualizacja: 26.05.2019 17:22:54 przez Adinfo
