29.08.2018 13:20
[#1]
Problemy z obrazem HDMI z Vampire 2
Dzień dobry.
Rzadko tu pisuję i nie przeglądam forum na bieżąco i chciałbym uprzejmie prosić o pomoc w jednej sprawie.
Mam Vampira 2, który cechuje się zanikami obrazu po wyjściu z HDMI. Na defaultach jest tragedia i praktycznie obrazu nie ma wcale. Ale poustawiałem sobie timingi w P96, dodałem brakujące kondensatory i jest "prawie" dobrze. Zasadniczo obraz jest, ale nadal od czasu do czasu zdarzają się zaniki. Pracuję na corze 2.9 x10 i boję się że jak wejdzie 3.0 z AGĄ i trzeba będzie pójść z kierunku x11 albo x12 to karta w ogóle przestanie być stabilna. Płytę główną od A600 sam niedawno odświeżyłem nowymi kondensatorami (elektrolityczne, jakoś bałem się iść w kierunku tantali). Zasilacze mam dwa, z czego jeden 4.5A.
Czy ktoś z czytających może mi pomóc i podpowiedzieć jak najlepiej zabrać się za porządny troubleshooting karty i gdzie to zgłosić do zespołu Apollo o ile taka jest potrzeba? Jeżeli mam pecha i niepełnowartościową kartę, to chciałbym to po prostu porządnie wyjaśnić. Ale nie bardzo wiem jak zacząć.
Z góry dzięki.
Rzadko tu pisuję i nie przeglądam forum na bieżąco i chciałbym uprzejmie prosić o pomoc w jednej sprawie.
Mam Vampira 2, który cechuje się zanikami obrazu po wyjściu z HDMI. Na defaultach jest tragedia i praktycznie obrazu nie ma wcale. Ale poustawiałem sobie timingi w P96, dodałem brakujące kondensatory i jest "prawie" dobrze. Zasadniczo obraz jest, ale nadal od czasu do czasu zdarzają się zaniki. Pracuję na corze 2.9 x10 i boję się że jak wejdzie 3.0 z AGĄ i trzeba będzie pójść z kierunku x11 albo x12 to karta w ogóle przestanie być stabilna. Płytę główną od A600 sam niedawno odświeżyłem nowymi kondensatorami (elektrolityczne, jakoś bałem się iść w kierunku tantali). Zasilacze mam dwa, z czego jeden 4.5A.
Czy ktoś z czytających może mi pomóc i podpowiedzieć jak najlepiej zabrać się za porządny troubleshooting karty i gdzie to zgłosić do zespołu Apollo o ile taka jest potrzeba? Jeżeli mam pecha i niepełnowartościową kartę, to chciałbym to po prostu porządnie wyjaśnić. Ale nie bardzo wiem jak zacząć.
Z góry dzięki.
29.08.2018 15:40
[#6]
Re: Problemy z obrazem HDMI z Vampire 2
@Yolk, post #1
Produkcji Kippera? Witaj w klubie. Ja próbowałem wszelakich modów i g. dały. Pytałem Majsty czy pomoże i generalnie kulturalnie odesłał mnie na irca "gdzie pewnie ktoś pomoże". Kartę w lutym wysłałem z core 2.5 do Architecta1200 na przegląd całej karty (gniazdo plcc jest nieciekawe, a i może są gdzieś zimne luty co wymaga reflowu). Jak na razie Piotr jest zarobiony i zdążył jedynie potwierdzić, że to ewidentna wina karty, bo na jego egzemplarzu ten sam konfig działa ok, a mój robi zaniki. Na forach za to wszędzie wciskano mi, że wina kabli, repeaterów, monitora, starych kondensatorów, słabego zasilacza, tylko nie karty
29.08.2018 15:43
[#7]
Re: Problemy z obrazem HDMI z Vampire 2
@tbone, post #6
Zdaje się, że produkcja Kippera, i ma chyba nawet jakieś logo na laminacie. Ale to nie jest wczesna produkcja tylko coś relatywnie nowego - o ile pamiętam doszła do mnie jakiś rok temu po ponad roku czekania w kolejce.
Przepraszam za potencjalnie naiwne pytanie, ale kto to jest Architect1200? To ktoś z forum PPA.PL?
Przepraszam za potencjalnie naiwne pytanie, ale kto to jest Architect1200? To ktoś z forum PPA.PL?
29.08.2018 16:01
[#9]
Re: Problemy z obrazem HDMI z Vampire 2
@tbone, post #8
Dziękuję za link i informację.
Jak rozumiem kolega Piotr jest strasznie zajęty. Jestem ciekaw czy uda mu się naprawić kartę. Z tego co rozumiem problem wynika z niedokładności montażu? Może Piotr chciałby się podjąć produkcji i montażu tego PCB u siebie? Fast RAM do Amigi już ma, więc największy problem (podstawka) już rozwiązany. Reszta to kwestia solidności wykonania, a sam Vampire 2 chyba nie ma jakiegoś bardzo skomplikowanego układu...
Jak rozumiem kolega Piotr jest strasznie zajęty. Jestem ciekaw czy uda mu się naprawić kartę. Z tego co rozumiem problem wynika z niedokładności montażu? Może Piotr chciałby się podjąć produkcji i montażu tego PCB u siebie? Fast RAM do Amigi już ma, więc największy problem (podstawka) już rozwiązany. Reszta to kwestia solidności wykonania, a sam Vampire 2 chyba nie ma jakiegoś bardzo skomplikowanego układu...
29.08.2018 16:34
[#12]
Re: Problemy z obrazem HDMI z Vampire 2
@tbone, post #10
BTW. gdzieś wyczytałem że rezystory terminujące linie danych HDMI są za duże (około 10 krotnie) i to powoduje sporą utratę napięcia na liniach portu szeregowego. Zastanawiałem się czy nie zmostkować dodatkowych rezystorów równolegle i obniżyć nieco wynikową rezystancję, ale póki co nie miałem odwagi. :)
Ostatnia aktualizacja: 29.08.2018 16:34:53 przez Yolk
Ostatnia aktualizacja: 29.08.2018 16:34:53 przez Yolk
29.08.2018 16:37
[#13]
Re: Problemy z obrazem HDMI z Vampire 2
@Yolk, post #12
Zamieniłem nawet na kondensatory (jak w wersji 2.1 od Majsty). Nic to nie zmieniło.
Ktoś na FB pisał o zimnych lutach na kondensatorach po drugiej stronie PCB (tak jakby pod Alterą).
Ostatecznie zostanie mi mocna A600 bez RTG
Ostatnia aktualizacja: 29.08.2018 16:42:46 przez tbone
Ktoś na FB pisał o zimnych lutach na kondensatorach po drugiej stronie PCB (tak jakby pod Alterą).
Ostatecznie zostanie mi mocna A600 bez RTG
Ostatnia aktualizacja: 29.08.2018 16:42:46 przez tbone
29.08.2018 16:46
[#14]
Re: Problemy z obrazem HDMI z Vampire 2
@Yolk, post #12
Hmm... Moja karta działa OK. Ciężko coś więcej powiedzieć ale gdyby był to błąd projektu to takie objawy powinny być na wszystkich kartach. Jak napisałem u mnie obrazu nie zrywa nawet pod większym obciążeniem (odpalanie MPEG na Rivie np.)
Faktycznie może to być kwestia monitora/TV czy kabla. Z mojego doświadczenia wiem że im tańszy telewizor tym lepiej dogaduje się z Vampem.
Faktycznie może to być kwestia monitora/TV czy kabla. Z mojego doświadczenia wiem że im tańszy telewizor tym lepiej dogaduje się z Vampem.
29.08.2018 19:10
[#15]
Re: Problemy z obrazem HDMI z Vampire 2
@pisklak, post #14
Powtórzę raz jeszcze. Karta od Architekta działa ok, a moja wsadzona w jej miejsce robi blackouty. Także nie do końca jest to problem peryferiów. Może kiepskie lutowanie? Cholera wie.
Tak btw to używam z Wampem Infotronica - suwasz ustawieniami w P96 na prawo lewo i wyświetla on dosłownie wszystko.
Tak btw to używam z Wampem Infotronica - suwasz ustawieniami w P96 na prawo lewo i wyświetla on dosłownie wszystko.
03.09.2018 11:07
[#21]
Re: Problemy z obrazem HDMI z Vampire 2
@tbone, post #19
Zanabyłem metodą kupna kabelek HDMI-DVI i po podłączeniu do mojego NECa problemy wydają się być zniknięte. Obraz jest póki co stabilny. Dzięki za podpowiedź. Całą niedzielę oglądałem dema i wszystko wydawało się być OK.
Muszę jeszcze zobaczyć, czy zmiana timingów na defaultowe spowoduje ponowną degradację obrazu. Chcę też zrobić upgrade do core'a 2.10, nowej SAGI i P96. Dam znać jak poszło.
Czy ktoś będzie zainteresowany obejrzeniem zdjęć z wnętrza mojej A600 (dodane kondziory na Vampirze, wyprowadzenie sygnału HDMI na zewnątrz obudowy)?
Muszę jeszcze zobaczyć, czy zmiana timingów na defaultowe spowoduje ponowną degradację obrazu. Chcę też zrobić upgrade do core'a 2.10, nowej SAGI i P96. Dam znać jak poszło.
Czy ktoś będzie zainteresowany obejrzeniem zdjęć z wnętrza mojej A600 (dodane kondziory na Vampirze, wyprowadzenie sygnału HDMI na zewnątrz obudowy)?
04.09.2018 19:58
[#27]
Re: Problemy z obrazem HDMI z Vampire 2
@skipp, post #26

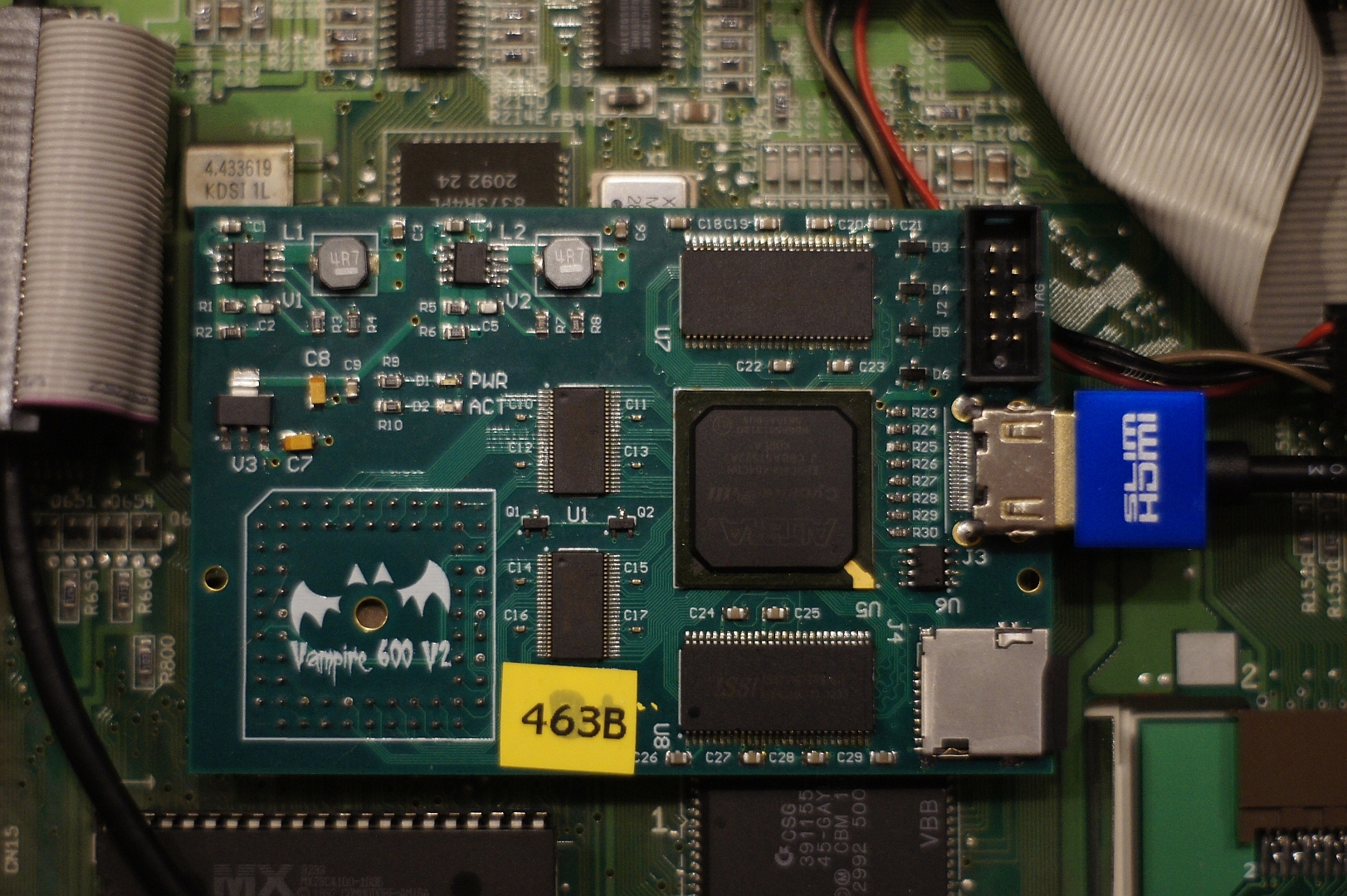

Mam i SMD i elektrolity dodane na wszelki wypadek. Ale widzę, że pomijając sam kabel, wyprowadzenie w miejscu modulatora masz podobnie. Ja jeszcze wyprowadziłem sobie na zewnątrz kartę SD, bo co chwilę coś dorzucam do systemu. Korzystam z WinUAE na starym XPku i montuję kartę jako dysk Amigowy. Tylko rozruch maszyny mam z HDD od PCta. I tak mi jakoś najłatwiej transferować dane.
01.11.2018 12:15
[#28]
Re: Problemy z obrazem HDMI z Vampire 2
@Yolk, post #27
Majsta wrzucił porównanie kart i V2 względem V2.1 różni się nie tylko dodaniem kondensatorów za regulatorami i w wyjściu HDMI, ale także dał pojemniejszy kondensator(y) po drugiej stronie fpga. Niby to poprawiło stabilność karty. Czekam aż Architect przetestuje to na mojej karcie
Ostatnia aktualizacja: 01.11.2018 12:16:06 przez tbone
Ostatnia aktualizacja: 01.11.2018 12:16:06 przez tbone
01.11.2018 12:32
[#29]
Re: Problemy z obrazem HDMI z Vampire 2
@skipp, post #26

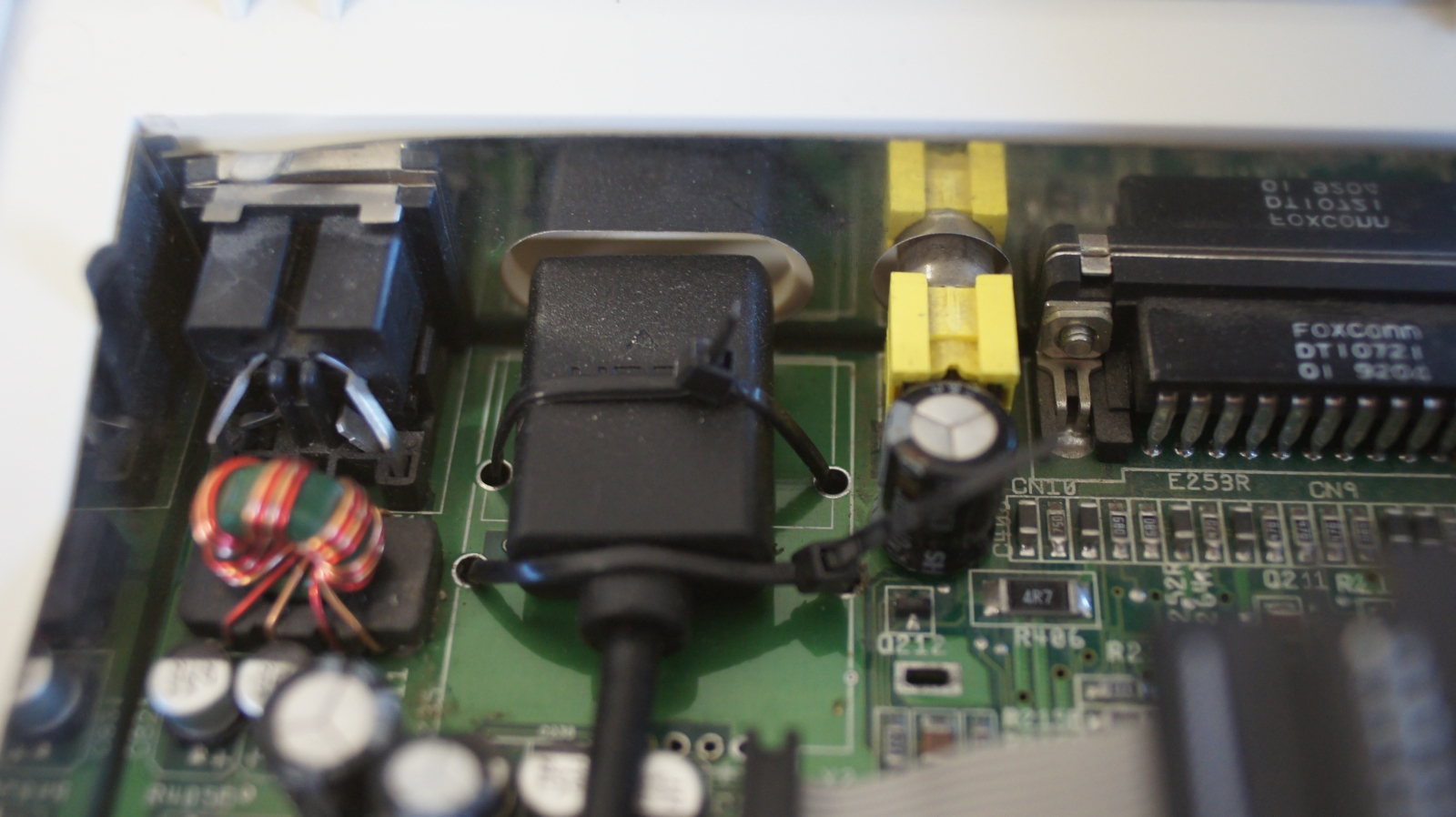

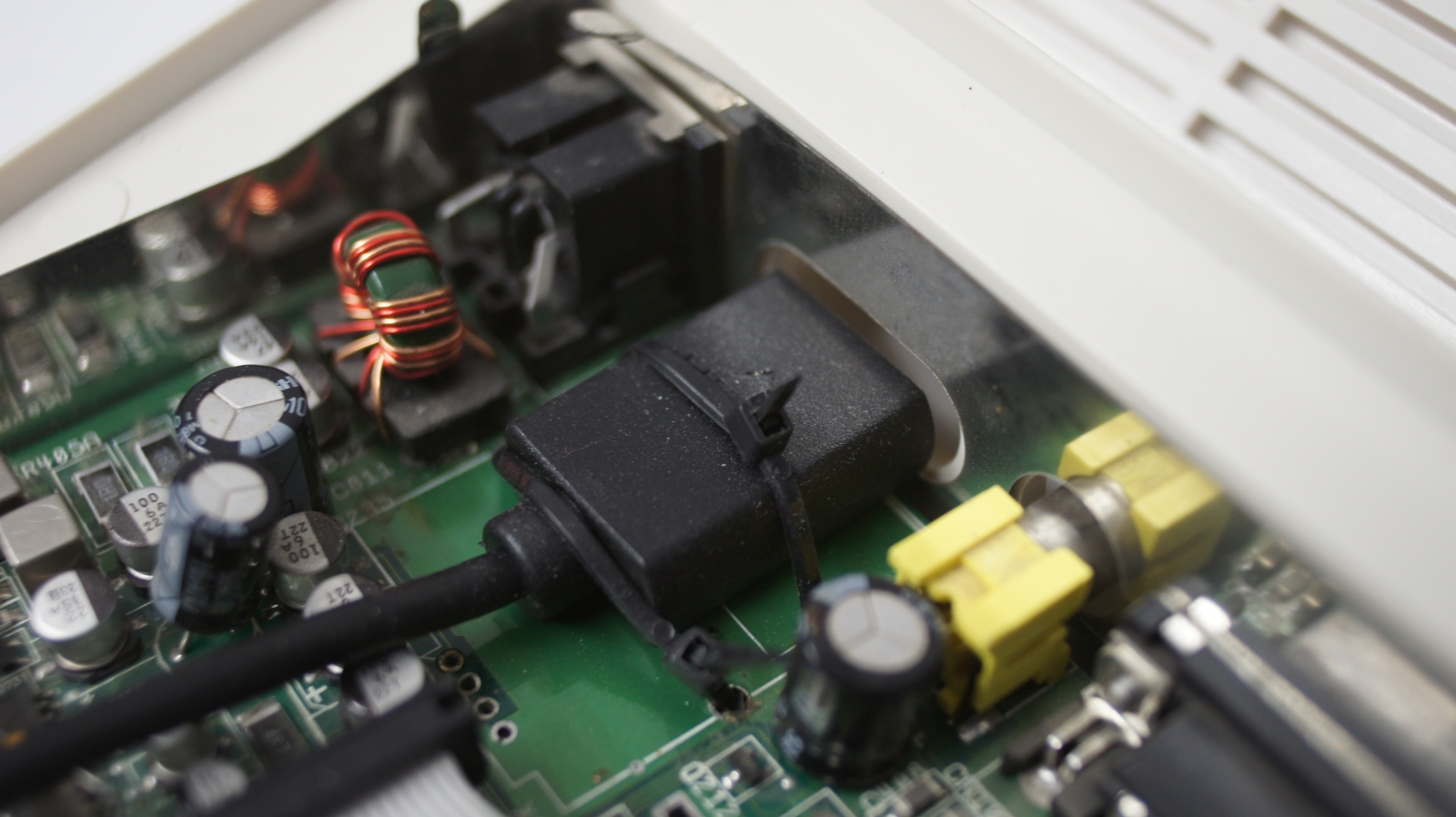

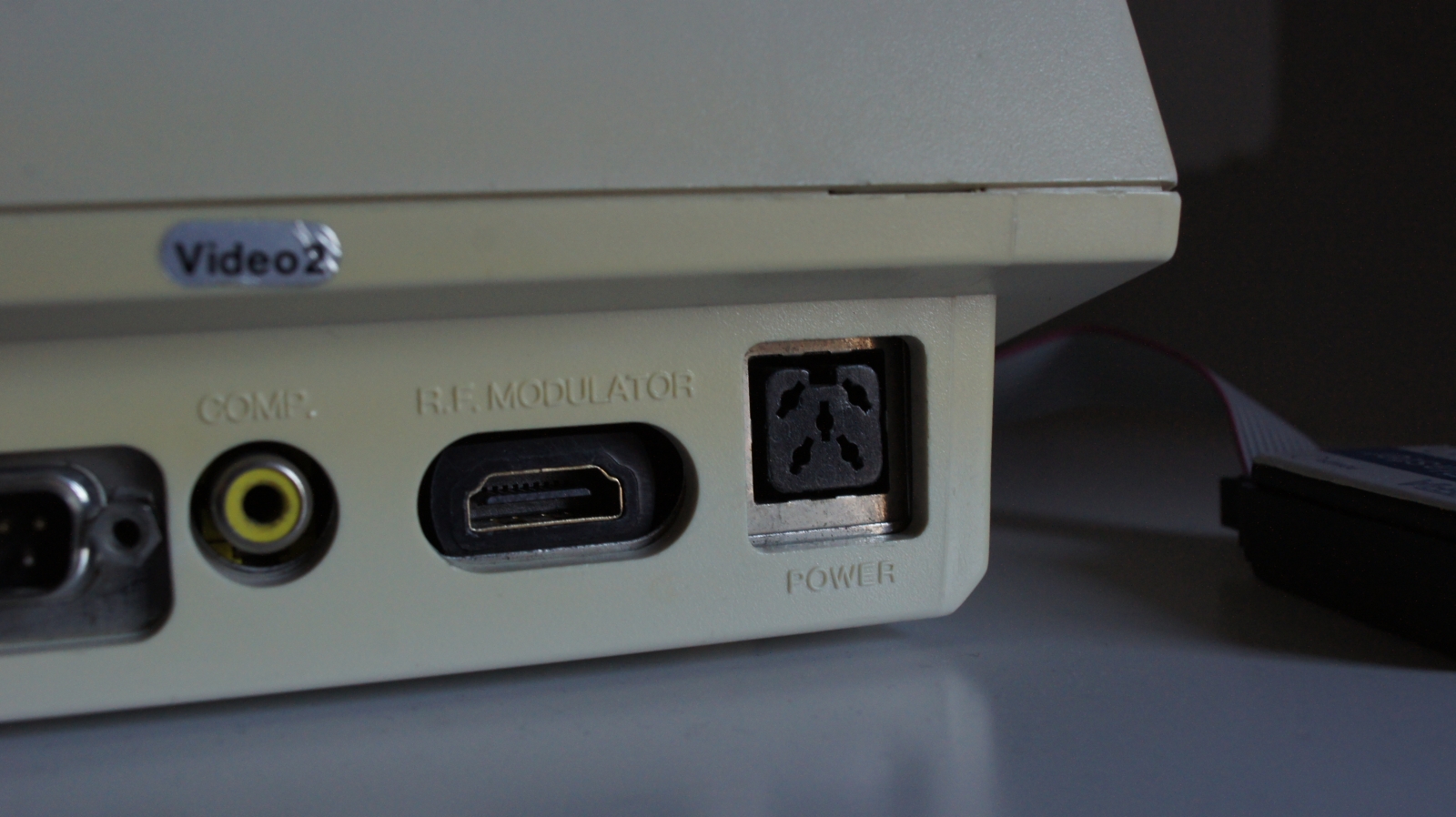

Dzięki za foty. Jednak wolę moje rozwiązanie na HDMI out - przedłużacz z wtyczką "slim" i trytytki do płyty głównej w miejscu modulatora ;)
Ten przedłużacz to jakiej masz długości? 0.1m? Znalazłem coś takiego link
i chciałem kupić takie lub podobne (ma prostokątne gniazdo, więc powinno fajnie dać się przymocować do płyty w miejscu modulatora.
