07.05.2019 10:37
[#34]
Re: Wymiana kondensatorów Amiga 1200
@stachu100, post #33
stachu100 - już mi kiedyś odpisałeś jak podałem model oscyloskopu (Hantek 6022BE USB (2 kanały, 20MHz)) co mi znajomy darował.
https://www.ppa.pl/forum/elektronika/37916/serwisanci-amig-i-magicy-lutownicy#m609621
Ostatnia aktualizacja: 07.05.2019 10:38:41 przez Adinfo
https://www.ppa.pl/forum/elektronika/37916/serwisanci-amig-i-magicy-lutownicy#m609621
20 chińskich MHz to ok. 5 normanych MHz. Czyli już coś.W zestawie mam jedną sondę, druga by się przydała (muszę dokupić).
Wykorzystasz go do sprawdzenia sygnałów zegarowych przy reanimowaniu Amig.
A jest ich trochę.
Bez oscyloskopu ani rusz.
Ostatnia aktualizacja: 07.05.2019 10:38:41 przez Adinfo
07.05.2019 19:12
[#38]
Re: Wymiana kondensatorów Amiga 1200
@stachu100, post #37
Pobrałem DiagRom 1.1 (Hi i Lo) jako, że mam 27c160 to połączyłem 4xHi 512KB = 2MB i to samo dla 4xLO 512KB = 2MB. W Readme pisze, że Swap Bytes jest już zrobione więc nie włączałem. Akurat po czyszczeniu UV trafiłem na mój ubity egzemplarz 27C160 (na początku ma uszkodzone kilka bajtów). Teraz leci kostka Hi z drugiego podejścia. Potem Lo. Kabel Nullmodem udało mi się już zlokalizować. Mam nadzieję, że coś zatrybi.
07.05.2019 20:14
[#39]
Re: Wymiana kondensatorów Amiga 1200
@Adinfo, post #38
Jak po włożeniu DiagROM mam obraz na złączu RGB
- to znaczy, że mam się cieszyć? - heh
Płyta luzem z diodami LED, klawiaturę podłączyłem - działa.
To pierwsza diagnoza:
1. BadPaula - rozumiem, że to równie dobrze może być przerwa na płycie a nie tylko uwalony układ - brak dźwięku na wyjściu.
2. Jak daję Checking detected chipmem - latają poziome kolorowe paski - skończyło - brak błędów.
3. CIA Timing too fast! FAILED (A i B)
Ostatnia aktualizacja: 07.05.2019 20:33:06 przez Adinfo
- to znaczy, że mam się cieszyć? - heh Płyta luzem z diodami LED, klawiaturę podłączyłem - działa.
To pierwsza diagnoza:
1. BadPaula - rozumiem, że to równie dobrze może być przerwa na płycie a nie tylko uwalony układ - brak dźwięku na wyjściu.
2. Jak daję Checking detected chipmem - latają poziome kolorowe paski - skończyło - brak błędów.
3. CIA Timing too fast! FAILED (A i B)
Ostatnia aktualizacja: 07.05.2019 20:33:06 przez Adinfo
07.05.2019 20:38
[#40]
Re: Wymiana kondensatorów Amiga 1200
@Adinfo, post #39
ciąg dalszy:
5. Is $1111 readable at addr $f00000 (expansion ROM addr): NO
6. Stuck buttons & keys etc at boot: BADPAULA
7. Port joy działa (kierunki oraz fire).
8. Test pamięci CHIP - bez błędów.
9. Test IRQ Level: FAILED
Ostatnia aktualizacja: 07.05.2019 20:41:25 przez Adinfo
5. Is $1111 readable at addr $f00000 (expansion ROM addr): NO
6. Stuck buttons & keys etc at boot: BADPAULA
7. Port joy działa (kierunki oraz fire).
8. Test pamięci CHIP - bez błędów.
9. Test IRQ Level: FAILED
Ostatnia aktualizacja: 07.05.2019 20:41:25 przez Adinfo
08.05.2019 09:07
[#44]
Re: Wymiana kondensatorów Amiga 1200
@Adinfo, post #43
1. Czy płyta A1200 jest wielowarstwowa? - czy ścieżki są tylko na dole PCB i na górze?
2. Czego mam szukać na płycie i gdzie (orientacyjnie) w związku z IRQ Failed.
3. Jak "z grubsza" sprawdzić układ Paula (miernik, oscyloskop) - nie licząc ewentualnej przerwanej ścieżki idącej z/do układu.
4. Rozumiem, że jeżeli procesor był by uszkodzony to DiagROM by nie odpalił.
2. Czego mam szukać na płycie i gdzie (orientacyjnie) w związku z IRQ Failed.
3. Jak "z grubsza" sprawdzić układ Paula (miernik, oscyloskop) - nie licząc ewentualnej przerwanej ścieżki idącej z/do układu.
4. Rozumiem, że jeżeli procesor był by uszkodzony to DiagROM by nie odpalił.
08.05.2019 09:11
[#45]
Re: Wymiana kondensatorów Amiga 1200
@Adinfo, post #44
Płyta A1200 ma 4 warstwy, ale ścieżki są tylko na dole i na górze, w środku jest warstwa masy i zasilania. Bardzo pomocnym narzędziem w naprawie jest Amiga PCB Explorer. Przy uszkodzonym procesorze oczywiście DiagROM nie wstanie.
Ostatnia aktualizacja: 08.05.2019 09:12:21 przez Krashan
Ostatnia aktualizacja: 08.05.2019 09:12:21 przez Krashan
08.05.2019 10:18
[#46]
Re: Wymiana kondensatorów Amiga 1200
@Adinfo, post #44
"
1. Czy płyta A1200 jest wielowarstwowa? - czy ścieżki są tylko na dole PCB i na górze?
"
Jak wyżej, dwuwarstwowa. Też polecam strone podaną przez Krashana.
"
2. Czego mam szukać na płycie i gdzie (orientacyjnie) w związku z IRQ Failed.
"
Sprawdź 3 linie _IPL oraz (rezystory podciągające do +5V na tych liniach) pomiedzy procesorem a Paulą.
Podłącz oscyloskop i zobacz czy w trakcie uruchamiania komputera coś sią na nich dzieje.
Jak coś się dzieje w trakcie testu IRQ (czyli przebiegu prostokątne na oscyloskopie), to ok.
Jak na stałe +5V lub GND, to źle.
W dalszej kolejności układy CIA do zaimany, w dalszej kolejności Paula do zamiany.
Potem ew. procesor.
"
3. Jak "z grubsza" sprawdzić układ Paula (miernik, oscyloskop) - nie licząc ewentualnej przerwanej ścieżki idącej z/do układu.
"
Sprawdzić przebiegi na liniach _IPL oraz czy dochodzą sygnały zegarowe. Potem tylko wymiana.
"
4. Rozumiem, że jeżeli procesor był by uszkodzony to DiagROM by nie odpalił.
"
Tak, ale:
Procesor może być też częściowo uwalony (bardzo rzadki przypadek).
1. Czy płyta A1200 jest wielowarstwowa? - czy ścieżki są tylko na dole PCB i na górze?
"
Jak wyżej, dwuwarstwowa. Też polecam strone podaną przez Krashana.
"
2. Czego mam szukać na płycie i gdzie (orientacyjnie) w związku z IRQ Failed.
"
Sprawdź 3 linie _IPL oraz (rezystory podciągające do +5V na tych liniach) pomiedzy procesorem a Paulą.
Podłącz oscyloskop i zobacz czy w trakcie uruchamiania komputera coś sią na nich dzieje.
Jak coś się dzieje w trakcie testu IRQ (czyli przebiegu prostokątne na oscyloskopie), to ok.
Jak na stałe +5V lub GND, to źle.
W dalszej kolejności układy CIA do zaimany, w dalszej kolejności Paula do zamiany.
Potem ew. procesor.
"
3. Jak "z grubsza" sprawdzić układ Paula (miernik, oscyloskop) - nie licząc ewentualnej przerwanej ścieżki idącej z/do układu.
"
Sprawdzić przebiegi na liniach _IPL oraz czy dochodzą sygnały zegarowe. Potem tylko wymiana.
"
4. Rozumiem, że jeżeli procesor był by uszkodzony to DiagROM by nie odpalił.
"
Tak, ale:
Procesor może być też częściowo uwalony (bardzo rzadki przypadek).
09.05.2019 09:48
[#48]
Re: Wymiana kondensatorów Amiga 1200
@Adinfo, post #47
Informacja BADPAULA
IRQ Level FAILED
CIA Timing too fast! - po drugim teście następuje zawieszka - muszę robić reset z klawiatury.
Poprawny obraz grafiki 320x200
Raz na jakiś czas nie przechodzi testu wyświetlania grafiki 320x200 - zazwyczaj jest dobrze.
Scrolling grafiki - zawsze przechodzi poprawnie
Test rastrów - zawsze poprawny.
Obraz testowy - w większości przypadków poprawny
Czasami przy niektórych testach pojawiają się takie poziome kolorowe pasy.
Test pamięci FAST 8MB przechodzi poprawnie ale na końcu pojawia się ten komunikat BAD - nie wiem na ile to ma znaczenie.
Na tym screenie nie widać - ale na żywo skaczą naprzemiennie 0 i 1 w rejestrach POT0DAT, POT1DAT, POTINP, sam joy w porcie 1 reaguje poprawnie.
IRQ Level FAILED
CIA Timing too fast! - po drugim teście następuje zawieszka - muszę robić reset z klawiatury.
Poprawny obraz grafiki 320x200
Raz na jakiś czas nie przechodzi testu wyświetlania grafiki 320x200 - zazwyczaj jest dobrze.
Scrolling grafiki - zawsze przechodzi poprawnie
Test rastrów - zawsze poprawny.
Obraz testowy - w większości przypadków poprawny
Czasami przy niektórych testach pojawiają się takie poziome kolorowe pasy.
Test pamięci FAST 8MB przechodzi poprawnie ale na końcu pojawia się ten komunikat BAD - nie wiem na ile to ma znaczenie.
Na tym screenie nie widać - ale na żywo skaczą naprzemiennie 0 i 1 w rejestrach POT0DAT, POT1DAT, POTINP, sam joy w porcie 1 reaguje poprawnie.
09.05.2019 21:13
[#49]
Re: Wymiana kondensatorów Amiga 1200
@Adinfo, post #22
Witam.
Wiem że Adinfo w tym wątku naprawia Amige 1200 ale czy ktoś fachowym okiem może zerknąć czy nada się ten zestaw kondensatorów do Amigi 1200 rev. 2B dobierałem je zgodnie z jedną niemiecką stronką ale nie chce palnąć byka. Zaznaczę że nie interesują mnie gotowe zestawy z Alledrogo.
link
Ostatnia aktualizacja: 09.05.2019 21:15:09 przez k3ichi
Wiem że Adinfo w tym wątku naprawia Amige 1200 ale czy ktoś fachowym okiem może zerknąć czy nada się ten zestaw kondensatorów do Amigi 1200 rev. 2B dobierałem je zgodnie z jedną niemiecką stronką ale nie chce palnąć byka. Zaznaczę że nie interesują mnie gotowe zestawy z Alledrogo.
link
Ostatnia aktualizacja: 09.05.2019 21:15:09 przez k3ichi
09.05.2019 21:26
[#50]
Re: Wymiana kondensatorów Amiga 1200
@k3ichi, post #49
Tak serio to pod wątek się podczepiłem. A Twój post dotyczy bardziej tematu niż moich problemów z płytą A1200 rev. 2B
Postaram się sprawdzić wymiary tych co ja lutowałem - nie było z nimi problemu, pasowały przy lutowaniu idealnie mieściłem się na padach grotem więc było dobrze.
Poszukam Ci listy bo mi ktoś kiedyś na pw podsyłał taką z tme - będziesz miał porównanie wtedy co do "rozmiarów" tantali.
Postaram się sprawdzić wymiary tych co ja lutowałem - nie było z nimi problemu, pasowały przy lutowaniu idealnie mieściłem się na padach grotem więc było dobrze.
Poszukam Ci listy bo mi ktoś kiedyś na pw podsyłał taką z tme - będziesz miał porównanie wtedy co do "rozmiarów" tantali.
19.03.2020 14:39
[#56]
Re: Wymiana kondensatorów Amiga 1200
@MariuszK, post #54

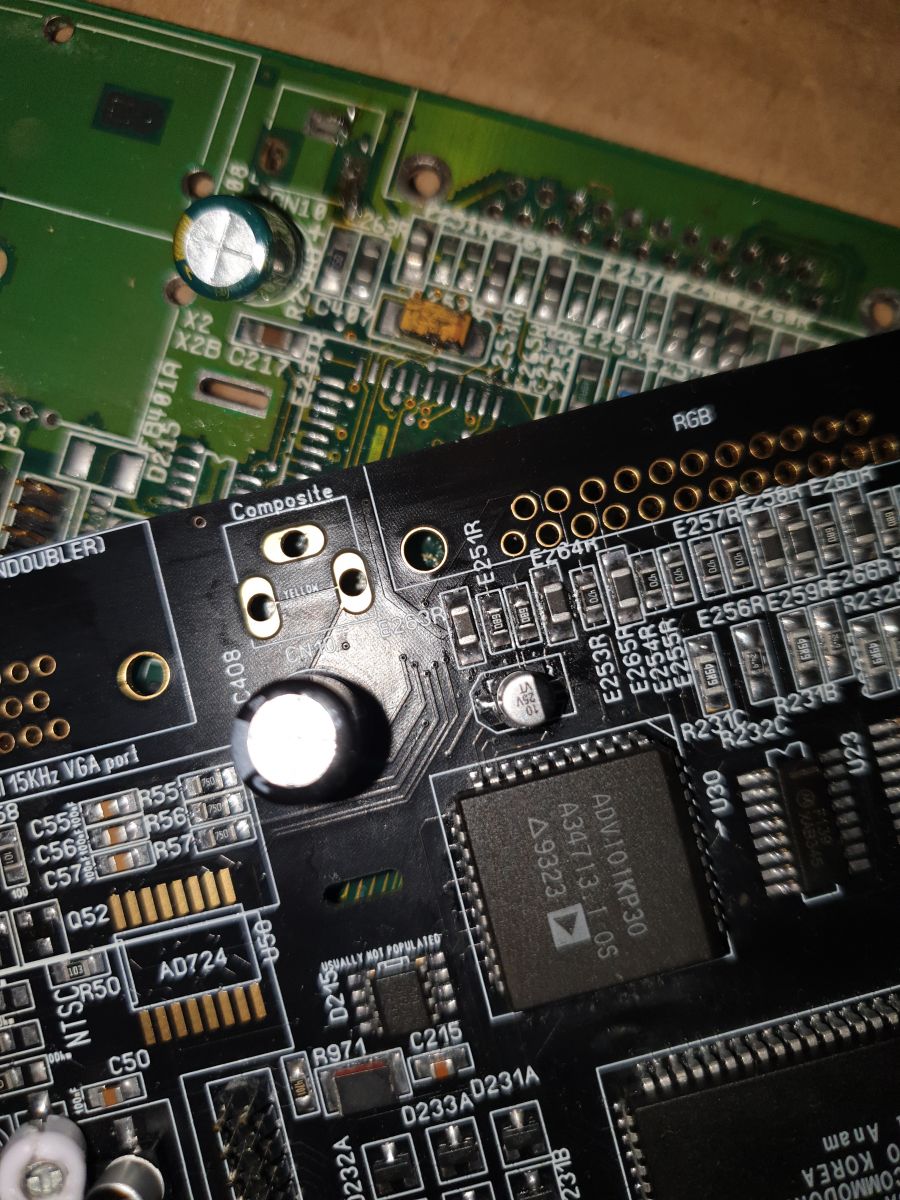

O właśnie, składam Re-Ami i aż sprawdziłem jak to jest u mnie. Na dawcy rev 2B faktycznie jest tantal z plusem z prawej, natomiast na ReA plus jest z lewej. Co prawda ReA jest bazowana na rev 1D.4, ale wolę się upewnić, że wszystko jest ok.
Ostatnia aktualizacja: 19.03.2020 14:40:14 przez panti1801
Ostatnia aktualizacja: 19.03.2020 14:40:14 przez panti1801
02.05.2021 12:39
[#57]
Re: Wymiana kondensatorów Amiga 1200
@Ryu, post #1
Polecam zaglądać do zasilaczy (nie tylko od Amigi), bywa że kondensatory są popuchnięte, a nawet jak nie to też warto wymienić. Poza tym zwrócić uwagę na diody/mostki czy się nadmiernie nie grzeją (płytka wtedy czarnieje wokół elementu i pod nim).
Ostatnia aktualizacja: 02.05.2021 12:45:34 przez seng164
Ostatnia aktualizacja: 02.05.2021 12:45:34 przez seng164
03.05.2021 03:04
[#60]
Re: Wymiana kondensatorów Amiga 1200
@seng164, post #57
Ktoś parę lat temu "puścił mit kondensatorowy" i od tego czasu wymiana kondensatorów w Amidze działa niczym:
Nagle po wymianie kondensatorów bez których Amiga normalnie się uruchomi widzimy różnicę w postaci błyskawicznego uruchamiania się, lepszej jakości obrazu, większej ilości klatek w grach etc.
Nagle po wymianie kondensatorów bez których Amiga normalnie się uruchomi widzimy różnicę w postaci błyskawicznego uruchamiania się, lepszej jakości obrazu, większej ilości klatek w grach etc.
