kategoria: Stacje dyskietek
[#1] Stacja PC Smsung SFD 321B/LFBL1 do Amigi Przeróbka
Witam,
Poniżej zamieszczam filmik z mojej przeróbki stacji Samsung SFD 321B/LFBL1.
Oczywiscie przeróbka stasji Samsung SFD 321B ( tak również podpisal ją sprzedawca) jest dostepna w sieci ale SFD 321B/LFBL1 juz nie.
Dlatego po zakupie tej stacji i rozpracowaniu problemu postanowilem sie z wami tym podzielic.
Zapraszam na krótki tutorial.
https://youtu.be/Qx2QGJrpJRg
link

Ostatnia aktualizacja: 12.06.2016 11:44:26 przez DoPro
1
[#2] Re: Stacja PC Smsung SFD 321B/LFBL1 do Amigi Przeróbka

@DoPro, post #1

o właśnie to to to... dzięki :)
[#3] Re: Stacja PC Smsung SFD 321B/LFBL1 do Amigi Przeróbka

@DoPro, post #1

Będziesz jeszcze robił dopasowanie do środka amigi
i ten nieszczęsny przycisk, żeby stacja ładnie w amidze
siedziała?
[#4] Re: Stacja PC Smsung SFD 321B/LFBL1 do Amigi Przeróbka

@DoPro, post #1

Świetny materiał! Czy tak przerobiona stacja nadaje się do podłączenia jako DF1 bez konieczności montowania płytki z wątku o proszę tutaj?

Z ciekawości wszedłem na alledrogo zobaczyć czy te modele są dostępne. Owszem, ale cena zabija: 400 plnów to chyba ciut za dużo
[#5] Re: Stacja PC Smsung SFD 321B/LFBL1 do Amigi Przeróbka

@Romlen, post #4

W RetroAmi są zewnętrzne stacje dysków Sakura - nowe, kompletne, przetestowane, z gwarancją, w cenie znacznie bardziej przystępnej.

http://retroami.com.pl/index.php?id_product=153&controller=product
[#6] Re: Stacja PC Smsung SFD 321B/LFBL1 do Amigi Przeróbka

@strim_, post #5

Fajnie jak by opis jumperow, był dodawany do tych stacji.Na papierku albo na stronie sklepu.Mialem trochę zabawy z uruchomieniem w waszej obudowie goteka jako df0.A tak oprócz tego to bardzo solidny produkt OK
[#7] Re: Stacja PC Smsung SFD 321B/LFBL1 do Amigi Przeróbka

@Romlen, post #4

A to nie te same stacje ?

link

tylko ciut taniej
[#8] Re: Stacja PC Smsung SFD 321B/LFBL1 do Amigi Przeróbka

@Aniol, post #6

Powiem tylko, żeby nie robić offtopa, że link do opisu jest już na stronie Sakura, opis leży na wiki w GitHubie.

Poza tym my w stacjach Sakura używamy napędów Sony. Testowaliśmy Samsungi ale one nie działały do końca poprawnie, więcej można przeczytać o tym tutaj: http://www.ppa.pl/forum/amiga/29779/problem-z-przerobiona-stacja-od-pc

Ostatnia aktualizacja: 13.06.2016 09:19:17 przez strim_
[#9] Re: Stacja PC Smsung SFD 321B/LFBL1 do Amigi Przeróbka

@DoPro, post #1

Dziś przerobiłem według tego filmu moją pierwszą stację. SAMSUNG SFD-321B/E. Po przeróbce stacja działa normalnie, odczytuje, nagrywa i wydaje się że wszystko jest OK. Jak pojawią się zdjęcia w GRAFFITI to wrzucę też tutaj do wątku. Zasadniczo zrobiłem wszystko prawie tak jak było opisane. Z tym że u mnie nie było tych kabli, które odlutowałeś na początku "żeby nie przeszkadzały". Poza tym wszystko zrobiłem tak samo. Nie mogłem tylko odciąć pinu 12, jako że był u mnie zamknięty w plastikowej osłonce, więc odgiąłem go od strony złącza i wszystko działa.
1
[#10] Re: Stacja PC Smsung SFD 321B/LFBL1 do Amigi Przeróbka

@nostrum666, post #9

Mam jeszcze stację Panasonic JU-257A606P, z tym że nie wiem czy idzie ją przerobić, pewnie tak, muszę tylko poszukać w sieci. Chyba że ktoś z Was taką przerabiał i może podpowiedzieć jak to ugryźć...

Zauważyłem jeden problem przy SAMSUNGU, mianowicie nie wgrywa się z dysków Pinball Fantasies, a na oryginalnej stacji idzie bez problemów. Inne dyskietki, które do tej pory sprawdziłem uruchamiały się bez problemów.

Ostatnia aktualizacja: 13.06.2016 16:31:36 przez nostrum666
[#11] Re: Stacja PC Smsung SFD 321B/LFBL1 do Amigi Przeróbka

@nostrum666, post #10

Mam jeszcze stację Panasonic JU-257A606P


Tą stacje można przerobić na gęstą,
1
[#12] Re: Stacja PC Smsung SFD 321B/LFBL1 do Amigi Przeróbka

@jarob, post #11

Znalazłem taki opis przeróbki. Spróbuję według tego i zobaczę co wyjdzie.
[#13] Re: Stacja PC Smsung SFD 321B/LFBL1 do Amigi Przeróbka

@nostrum666, post #12

...a jak dołożysz to: to będzie stacją HD.
[#14] Re: Stacja PC Smsung SFD 321B/LFBL1 do Amigi Przeróbka

@jarob, post #13

A tutaj archiwum SAMSUNGA:
ogólny zarys:



Tak to wygląda.






Ostatnia aktualizacja: 13.06.2016 19:10:58 przez nostrum666
[#15] Re: Stacja PC Smsung SFD 321B/LFBL1 do Amigi Przeróbka

@nostrum666, post #14

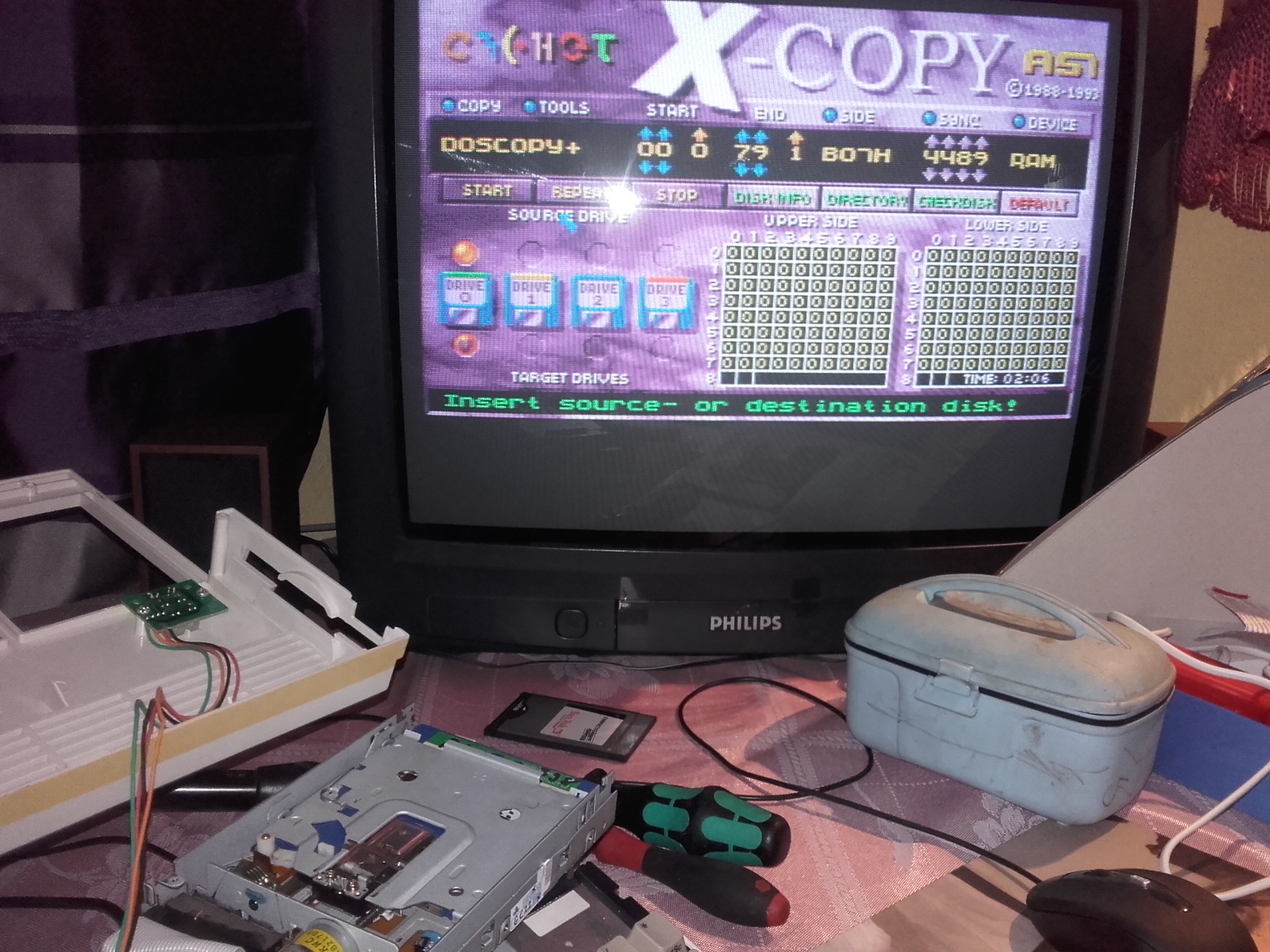

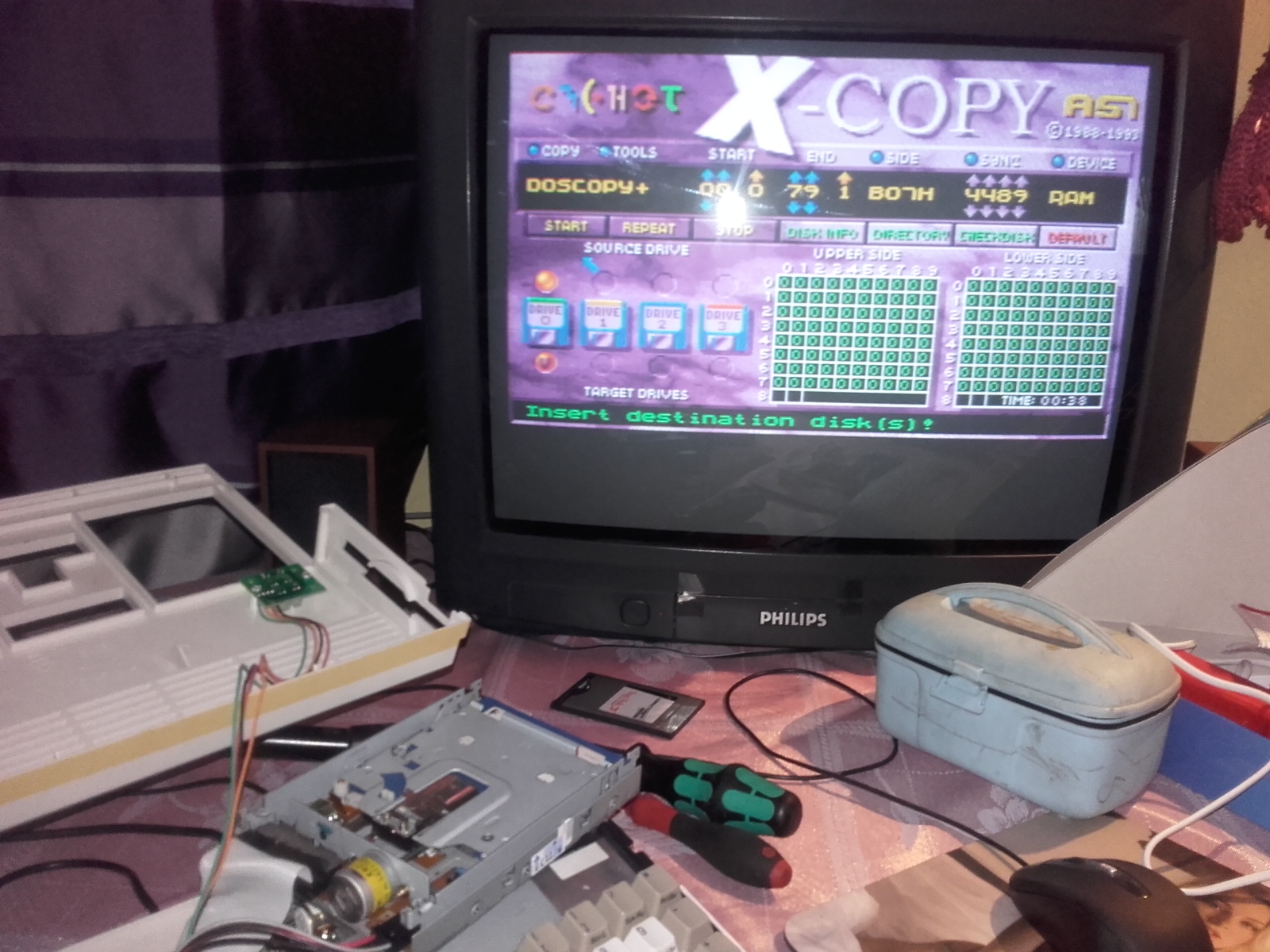

a tutaj obrazy z x-copy podczas kopiowania dysku:



[#16] Re: Stacja PC Smsung SFD 321B/LFBL1 do Amigi Przeróbka

@jarob, post #13

chyba mam inną rewizję płyty, bo trochę inaczej to u mnie wygląda...
[#17] Re: Stacja PC Smsung SFD 321B/LFBL1 do Amigi Przeróbka

@strim_, post #8

Strim_ napisał
Testowaliśmy Samsungi ale one nie działały do końca poprawnie,


To prawda. Testowaliśmy i kombinowałem o co chodzi i nie mogłem wpaść na to co powinno mi się od razu nasunąć. Dzięki koledze DoPro już stacja Samsung działa w Sakura External Floppy Drive jak należy.

Dzięki za pomoc :)
[#18] Re: Stacja PC Smsung SFD 321B/LFBL1 do Amigi Przeróbka

@jarob, post #17

Przerabialem stacje Samsung SfD321B wesja T1. Przesunslem rezystor na RDY, DC do pinu 2 oraz ds0 blob zlutowany zamiast ds1. Stacja pyka, probuje czytac dyskietki (sprawdzanych z 12 dyskietek) i wraza do animacji wkladania dyskietki (A600). Przejrzałem parę przeróbek tych stacji i nie wiem co moze byc nie tak.
Z góry dzięki za podpowiedź
[#19] Re: Stacja PC Smsung SFD 321B/LFBL1 do Amigi Przeróbka

@Raul, post #18

Dyskietki są sformatowane ?
Są wykrywane pod Workbenchem?
[#20] Re: Stacja PC Smsung SFD 321B/LFBL1 do Amigi Przeróbka

@Raul, post #18

A jakie to dyskietki? Może HD bez zaklejonego otworu?
[#21] Re: Stacja PC Smsung SFD 321B/LFBL1 do Amigi Przeróbka

@Norbert, post #19

To dyskietki z grami. Lezaly z 10 lat nieuzywane. Ale zeby zadna nie dzialala?
Niestety oryginalna stacha do Amigi nie dziala wiec nie moge potwierdzic.
Zdarza sie ze pada chip od stacji?
Tylko DD, maja jeden otwor

Ostatnia aktualizacja: 28.07.2016 10:50:53 przez Raul
[#22] Re: Stacja PC Smsung SFD 321B/LFBL1 do Amigi Przeróbka

@Raul, post #21

Sprawdź pod Workbenchem.
[#23] Re: Stacja PC Smsung SFD 321B/LFBL1 do Amigi Przeróbka

@Norbert, post #22

Tylko jak? Musialby mi sie jakis uruchomic. Nie znam niestety nikogo z Amiga. Wracam do zabawy po dlugiej nieobecnosci :)
[#24] Re: Stacja PC Smsung SFD 321B/LFBL1 do Amigi Przeróbka

@Raul, post #23

Jak napiszesz skąd jesteś to w ktoś sie na pewno znajdzie.


Jakie stacje widać w bootmenu?
[#25] Re: Stacja PC Smsung SFD 321B/LFBL1 do Amigi Przeróbka

@Raul, post #18

Miałem "to" samo z 1 płytą w A600. Ostatecznie oddałem ją dalej. "To" oznacza stacja cyka, nie wczytuje danych. Temat znany w tym modelu np. link Ogólnie możliwe jest uszkodzenie CIA. Sugestia jest aby wymienić kolejnością CIA, bo są na płycie 2 szt. i sprawdzić czy pomogło.
[#26] Re: Stacja PC Smsung SFD 321B/LFBL1 do Amigi Przeróbka

@misiek2, post #25

Jesli Cia jest uszkodzona to myszka lub joystick nie dziala?
Mieszkam w Poznaniu.

Ostatnia aktualizacja: 28.07.2016 16:08:14 przez Raul
[#27] Re: Stacja PC Smsung SFD 321B/LFBL1 do Amigi Przeróbka

@Raul, post #26

Ja też taką stację mam, sam ją przerabiałem i działa idealnie. 10 min roboty
[#28] Re: Stacja PC Smsung SFD 321B/LFBL1 do Amigi Przeróbka

@Amigo-A1200-040, post #27

Dlatego podejrzewam ze to nie stacja. Kolega wyżej też pisze o podobnym przypadku.
[#29] Re: Stacja PC Smsung SFD 321B/LFBL1 do Amigi Przeróbka

@Raul, post #28

A może stacja źle przerobiona.
[#30] Re: Stacja PC Smsung SFD 321B/LFBL1 do Amigi Przeróbka

@Amigo-A1200-040, post #29

Dlatego warto nie wróżyć z fusów i sprawdzić z inną stacją. Warto też upewnić się, że ta taśma do stacji dysków jest sprawna.
